6.10.2　工艺方案及流程

6.10.2.1　除臭工艺方案

在厂区一期预缺氧段安装除臭微生物培养箱10台，在二期生物处理反应池缺氧段安装除臭微生物培养箱30台，共计安装培养箱40台，培养箱内安装AB组合填料，培养箱供气管道就近接于生物处理反应池曝气管道，溶解氧控制在0.15～0.5 mg/L。从外回流污泥管道接一条DN250除臭污泥投加管道，除臭污泥投加管道铺设至进水检查井，除臭污泥投加量为生物处理反应池进水量的2%～6%，根据实际情况进行相应调整。

6.10.2.2　除臭工艺流程

包头某污水处理厂处理规模较小，臭气浓度低，且全过程除臭工艺只需在污水生物处理反应池内安装一定数量的除臭微生物培养箱，铺设除臭污泥投加泵和管道，系统精简、占地小、投资运行成本低，故采用全过程除臭工艺，工艺流程如图6-44所示。

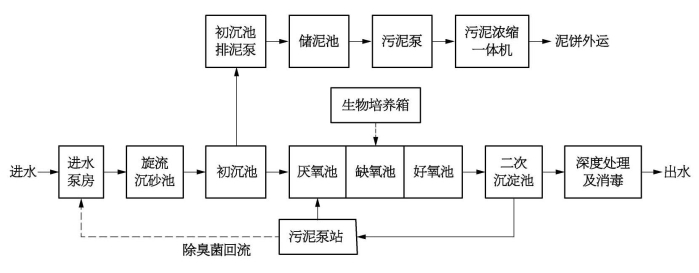

图6-44　除臭工艺流程图
