2.4.4　加工工艺及程序制定

2.4.4　加工工艺及程序制定

1.加工工艺制备

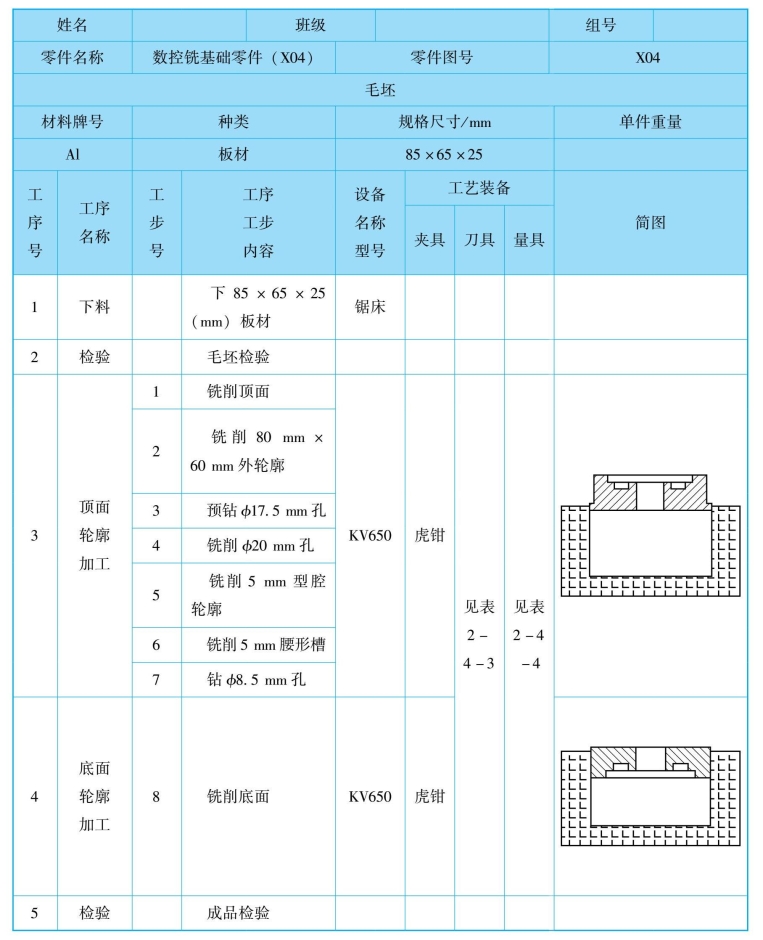

零件机械加工工艺过程卡片见表2-4-5。

表2-4-5　零件机械加工工艺过程卡片

2.数控加工程序编制

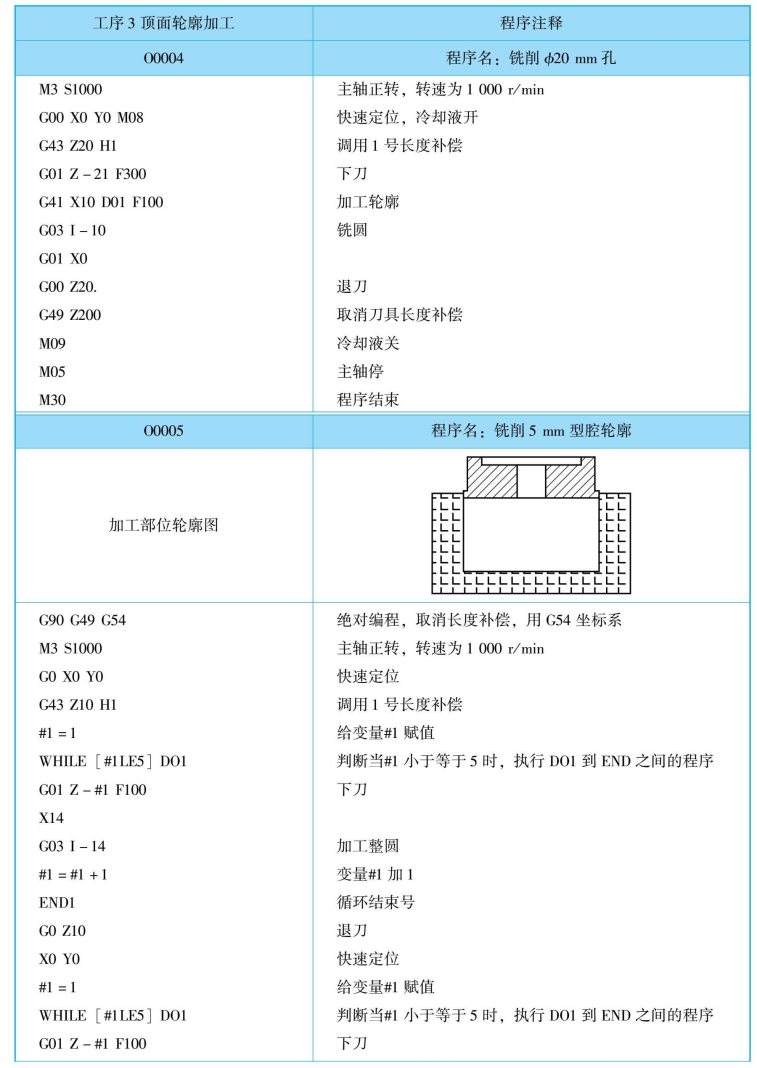

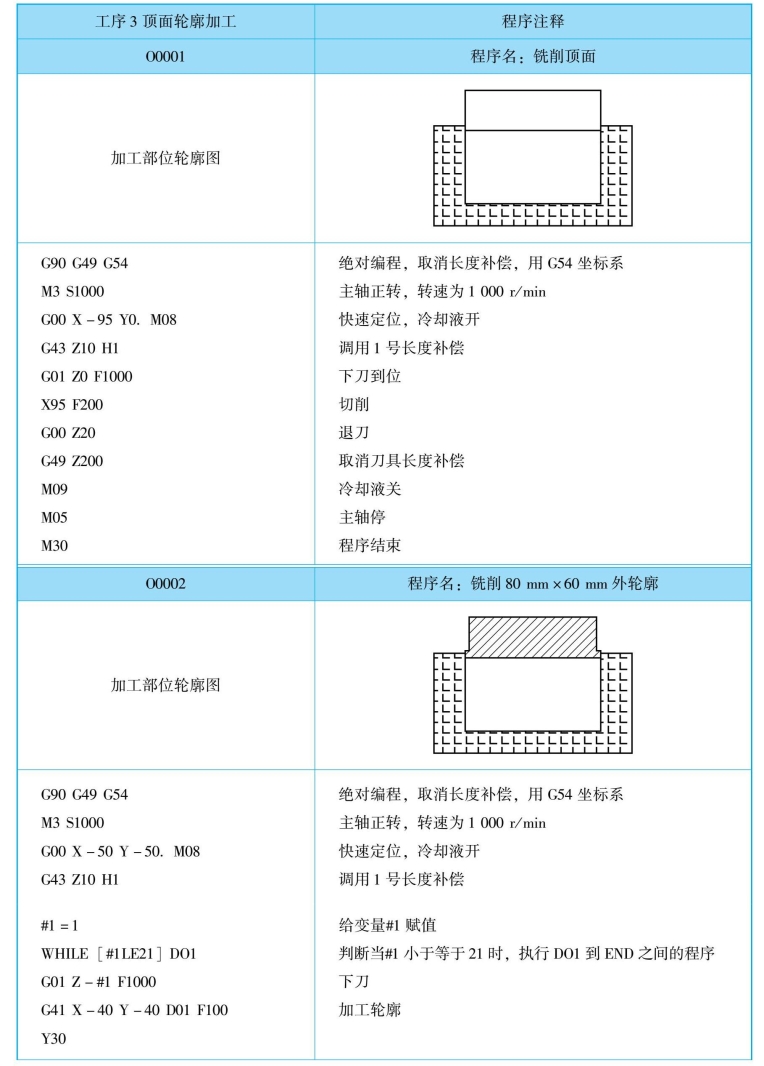

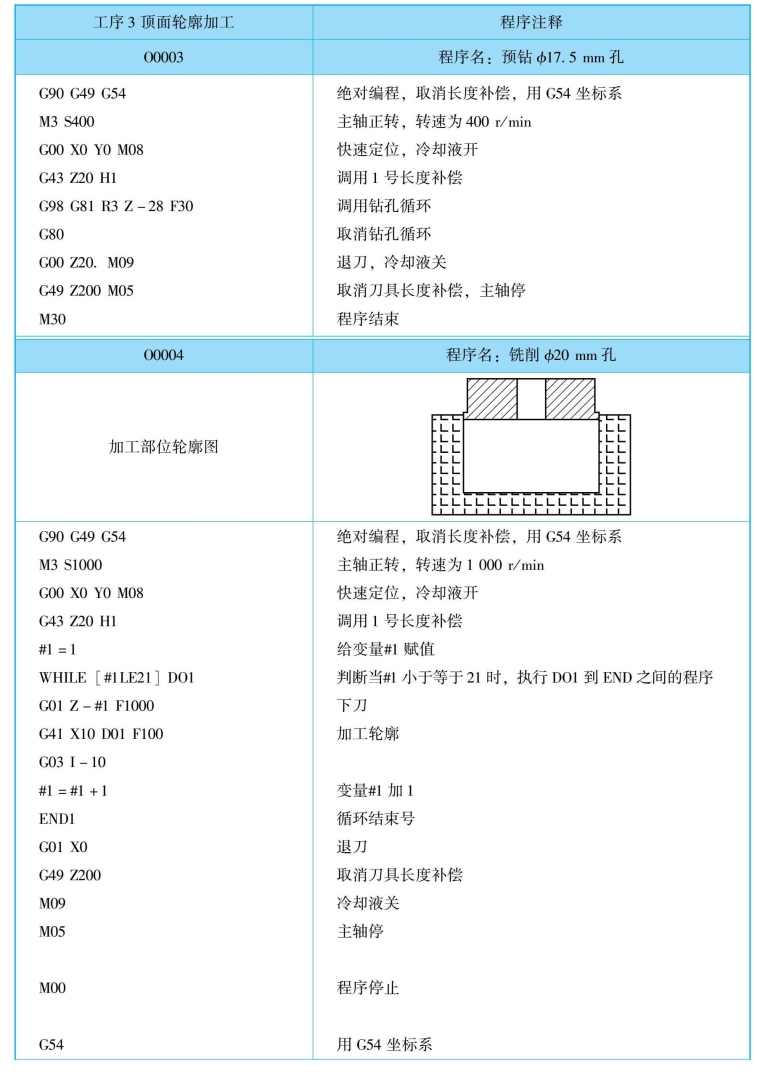

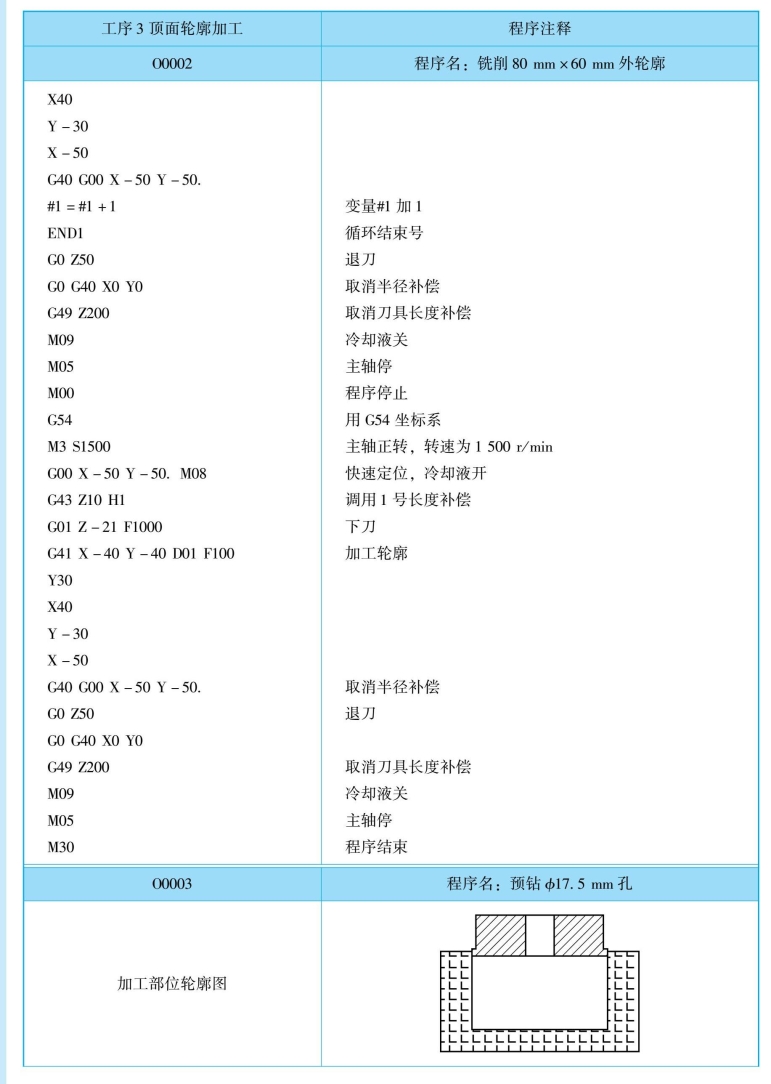

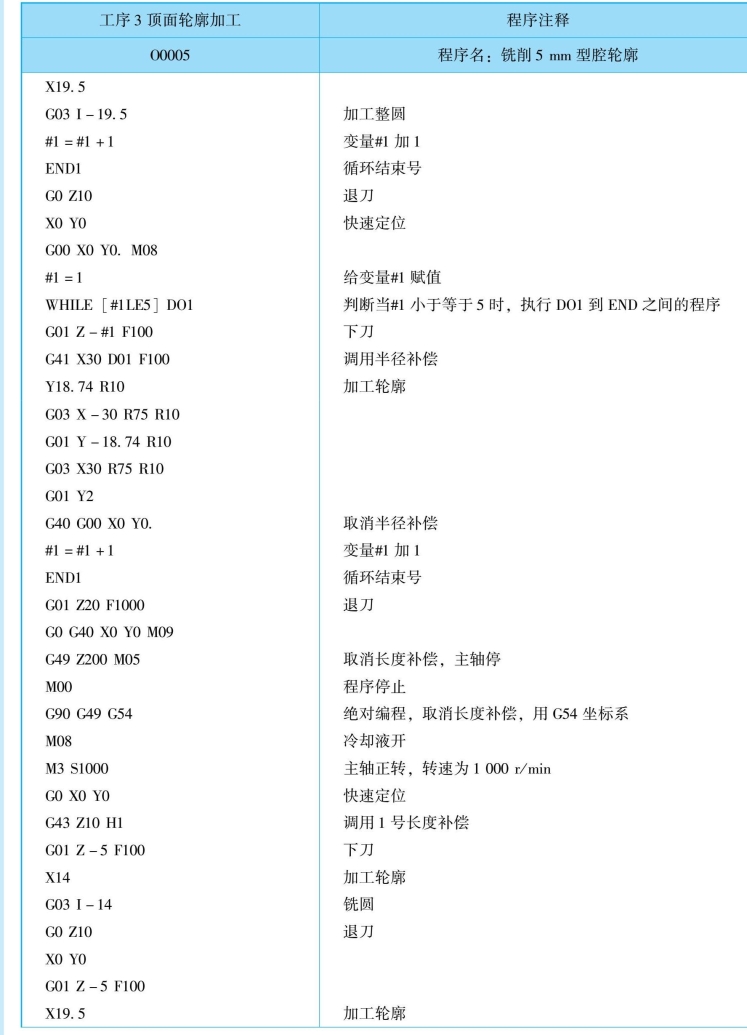

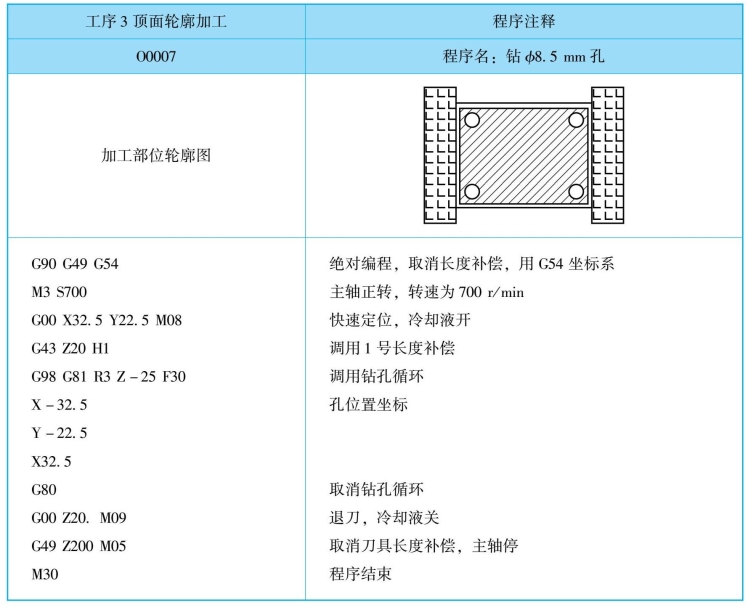

X04零件工序3的数控加工程序见表2-4-6。

表2-4-6　工序3数控加工程序表

续表

续表

续表

(https://www.daowen.com)

续表

续表

续表

续表

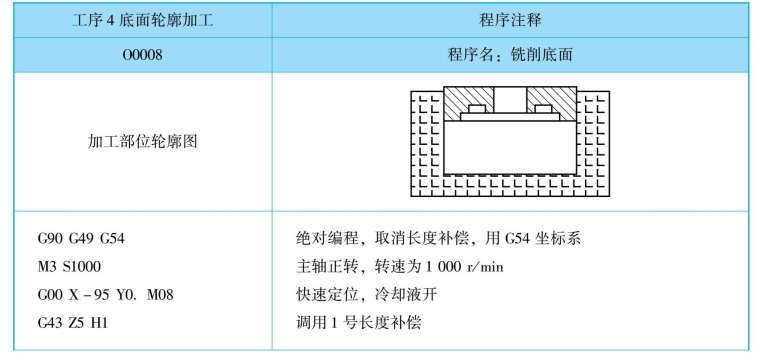

X04零件工序4数控加工程序见表2-4-7。

表2-4-7　工序4数控加工程序表

续表
