5.3.1　手动输入

5.3.1　手动输入

具体输入方法和步骤如下。

1.机床进入编辑模式

在机床控制面板按下“编辑模式”按钮，使系统进入编辑状态。在数控系统NC键盘中按下“程序”按键，系统进入程序界面，如图5-3-1所示。

2.新建程序名

按下“功能”软键区的“列表”软键（见图5-3-2），通过NC键盘输入程序名Oxxxx，在显示器的缓冲区显示输入的程序名（见图5-3-3），按下“插入”按键，进入程序编辑界面（见图5-3-4）。

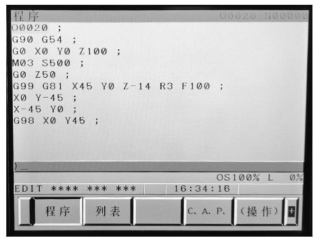

图5-3-1　程序界面

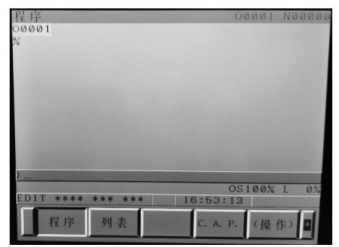

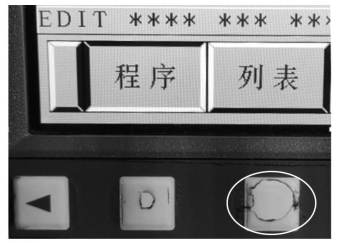

图5-3-2　按下“列表”软键

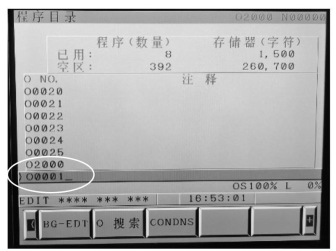

图5-3-3　缓冲区输入O0001

图5-3-4　程序编辑界面

3.手动输入加工程序

以表5-3-1所示的加工程序为例，每一行即每一个分号前面的代码为一个程序段，在输入程序时，每输入一个程序段进入缓冲区（见图5-3-5）就需要按下NC键盘区的“插入”按键，直至最后输入完所有程序，如图5-3-6所示。

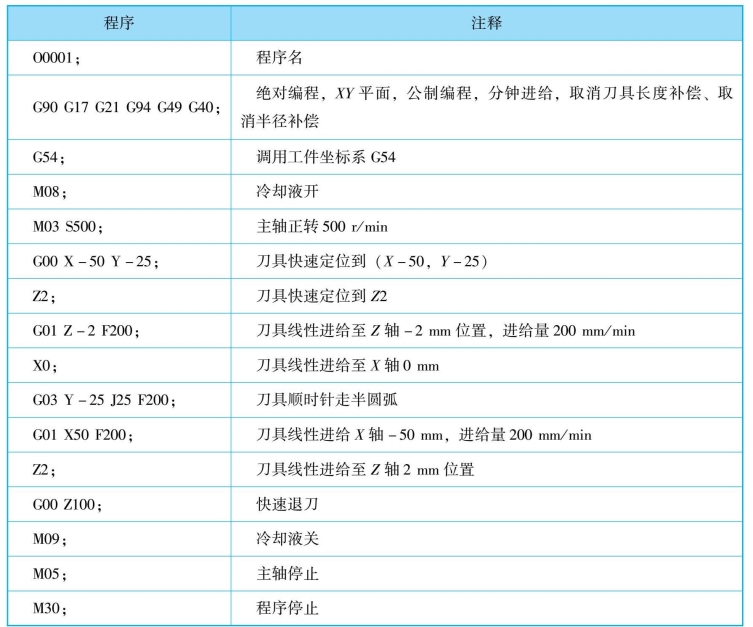

表5-3-1　零件加工程序示例

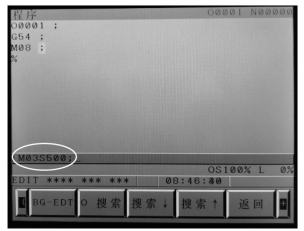

图5-3-5　程序段输入到缓冲区

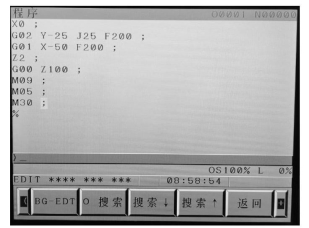

图5-3-6　程序输入完毕

在零件输入过程当中，当键入到输入缓冲区的程序出现错误时按下“取消”键取消输入（见图5-3-7），当由缓冲区已经键入到显示器中，程序出现错误时，通过光标按键将光标移动到需要删除的区域按下“删除”键进行删除（见图5-3-8）；或者把正确的程序输入到缓冲区，按下“修改”键进行修改（见图5-3-9）。（a）程序输入出错；（b）错误删除

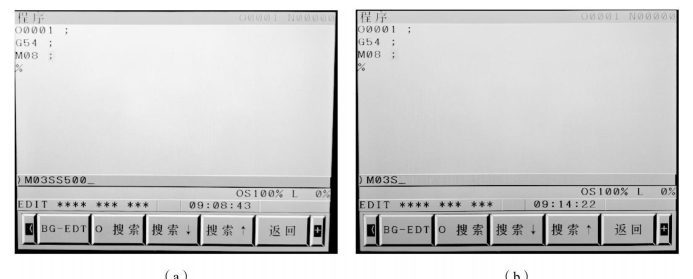

图5-3-7　在缓冲区按取消键取消错误输入方法

（a）缓冲区输入程序错误；（b）错误取消

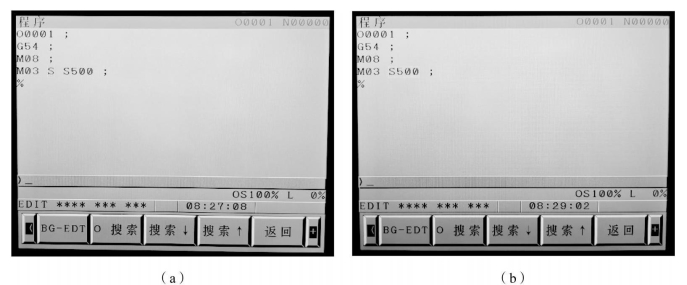

图5-3-8　按“删除”键删除错误程序
