如何正确领取和安装电能表:注意事项及步骤详解

时间:2023-05-26 理论教育 版权反馈
【摘要】:装表接电人员凭工作单到表库领取电能表等计量设备及其他辅助设备材料,并检查合格。1)核对领用的电能表和空气开关以及材料与工作单所列型号、规格一致。2)检查电能表配置及其他设备材料选型的正确性,如有疑问,及时向相关人员提出。3)检查电能表的检定证书(含封印),并在有效期内。测电能表各相电压、电流是否正常。(八)加锁加封所有工作完毕,应对电能表加封,而后将表箱锁好并施封。

如何正确领取和安装电能表:注意事项及步骤详解

(一)接单,接受工作任务

装表接电工作人员接受工作任务,明确作业项目,熟悉工作内容,确定作业人员,清楚作业流程,作业地点;学习作业指导书,并办理工作单。

(二)现场查勘,确定安装条件

(1)检查是否具备计量装置现场安装条件,应方便于抄表、校表、检查、更换。

(2)查看现场安全状况和危险点。

(3)确定安装方案。

(4)确定所需的材料和设备、工器具并正确配置。

(5)记录查勘情况。

(6)经查勘不符合有关规定或不具备安装条件的,将工作单退回(退单应写明退单原因)。

(三)办理工作票,履行工作许可手续

指定工作负责人,办理工作票,履行工作许可手续,对工作人员交代工作内容。

(四)安装前的准备

(1)填写工作单,主要参数包括计量装置的生产厂家、型号、规格、表号、客户编号等。

(2)装表接电人员按工作单内容,联系客户装表接电。

(3)检查着装和作业物品:工作人员按要求着装并戴安全帽,准备齐全作业物品,并检查合格。对于机械工具,主要检查其规格、外观质量和机械性能;对于电气工具,主要检查其外观质量和电气性能;对于电气仪表,主要检查其测量对象和量程范围、外观质量和电气性能。

(4)装表接电人员凭工作单到表库领取电能表电流互感器等计量设备及其他辅助设备材料,并检查合格。

1)核对领用的电能表、电流互感器和断路器以及材料与工作单所列型号、规格一致。

2)检查电能表和互感器的配置及其他设备材料选型的正确性,如有疑问,及时向相关人员提出。

3)检查电能表和互感器的检定证书(含封印),并在有效期内。

4)进行电能表的直观检查:检查电能表外壳完好,检定封印、资产标记(条形码)、铭牌标识齐全、清晰;轻摇电能表无异响,检查端钮盒及接线螺丝牢固、完好,按照端钮盒盒盖上接线图检查电流回路和电压回路是否完好正常。

5)进行电流互感器的直观检查:核对变比是否与工作单上所列一致;核对极性是否正确,一次绕组的首端为P1、末端为P2,二次绕组的首端为S1、末端为S2;外壳完好,铭牌标识齐全、清晰;检查接线螺丝牢固、完好。

(5)检查完毕后,表库管理人员在营销管理系统中进行领表操作。

(五)进行现场施工

(1)工作负责人向工作班成员交代工作任务并进行人员分工,配置专职监护人员。

(2)工作负责人交代停电范围并进行危险点分析,现场报票并落实安全措施。

(3)确定计量箱的具体安装位置,确定计量箱进出导线方向和长度;确定PVC线管的走向和长度。

(4)室内电能表宜装在表水平中心线距地面尺寸0.8~1.8m的高度;电能表安装必须垂直牢固,表中心线向各方向的倾斜不大于1°;装于室外的电能表应采用户外式电能表。

(5)应同时考虑抄表、校表、检查和更换等工作方便。

(6)电能表出线应接入负荷开关(开关处于断开位置)。

(7)经TA接入式三相四线电能表的安装和接线。安装和接线时应按照该表端钮盒盒盖上接线图进行。接线原则:先接零线、后接相线;先接负荷侧、后接电源侧;先电流线、后电压线;从左向右依次按U相、V相、W相、零线安装接线。具体安装接线按以下步骤进行。

1)导线与设备的连接。导线与电能表及互感器的连接如图9-10所示。

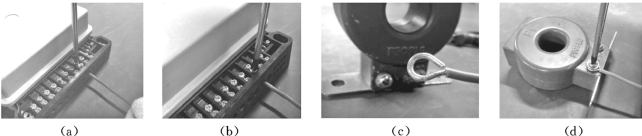

图9-10 导线与设备的连接

(a)、(b)单股线与电能表的连接;(c)、(d)单股导线与电流互感器的连接

2)导线与接线盒的连接。单股导线与接线盒的连接操作如图9-11所示。

图9-11 导线与接线盒的连接

(a)先紧内侧螺栓;(b)后紧外侧螺栓

3)导线的布置与束紧。导线的布置与束紧方式如图9-12所示。

4)导线的T接。零线的T接方法与绝缘恢复如图9-13所示。(www.daowen.com)

计量箱内部计量设备及辅助设备的安装固定;采用零线的“T接法”进行零线的安装和接线及绝缘的恢复;电流线安装和接线;电压线安装和接线;将一次零线从电源侧直接敷设到负荷侧;黄、绿、红三种相色的一次导线穿管并分别穿过三个电流互感器;在电流互感器的电源侧,将一次黄、绿、红色导线的适当位置剖开绝缘层;将进接线盒的黄、绿、红色电压线的另一端与一次黄、绿、红色导线的裸露部分相接;将导线上裸露的金属部分用对应相色的绝缘胶带包好。

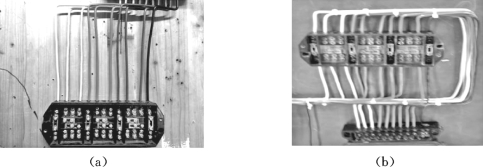

图9-12 导线的布置与束紧

(a)导线的布置;(b)导线束紧绑扎

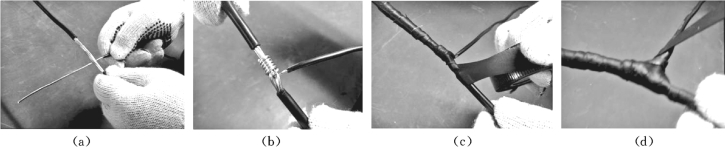

图9-13 零线的T接

(a)、(b)零线T接的缠绕操作;(c)、(d)零线绝缘的恢复

(8)计量箱的固定和接线。固定计量箱:利用冲击钻打孔,用膨胀螺栓将计量箱固定;连接计量箱进出导线:先连接计量箱出线并接到断路器的电源侧,再连接计量箱进线;将导线穿入PVC管,PVC管穿进计量箱;将PVC线管用管卡固定,线管横平竖直,管口(向下)有防雨措施并做好导线滴水弯;封堵线管与表箱处的缝隙。

(六)施工完毕检查

(1)施工完毕所有检查工作应由工作负责人负责按要求完成。

(2)检查计量装置安装牢固无倾斜,与其他设备安全距离足够。

(3)检查计量装置接线正确,布线整齐规范,核对TA一、二次极性及电能表的进出端钮和相别对应,检查零线的T接是否正确可靠。

(4)检查电能表的安装高度和倾斜程度是否合格。

(5)检查所有接头接触良好,导线线头金属不得外露,导线绝缘无损伤。

(6)拆除因停电工作所做的安全措施。

(七)通电检查

(1)确认工作完毕并拆除安全措施,断开负荷后通电。

(2)检查电能表相线、零线是否接对,测量外壳、零线端子对地应无电压。

(3)测量电能表各相、线电压是否正常,核对相序正确性。

(4)空载检查电能表是否潜动。

(5)能够带负载时,检查电能表脉冲闪速(转速)是否正常。

(6)检查电流互感器运行声音、温升是否正常。

(7)测量各相电流的大小,测量各相电压与其分别对应的电流间的相位差,分析计量装置接线是否正确。

(八)加锁加封

(1)所有工作完毕,应对电能表、接线盒、电流互感器等加封,而后将表箱锁好并施封。

(2)对客户可操作的计量互感器柜,在操作刀闸上加封。

(3)凡裸露的变压器低压端子、计量互感器一次端子均应采用护罩、护套等形式封闭。

(4)施封应清晰可靠,并在工作单上准确记录封号或塑封编号。

(5)检查加封部位是否齐全,加封质量是否合格。

(九)记录确认

(1)记录电能表示数及电能表的其他重要信息,核对电流互感器倍率。

(2)填写工作单余下内容。

(3)告知客户工作内容,核对封印,由客户确认并签名。

(十)清场和回单

(1)清理施工现场,检查有无物品遗留。

(2)清点工作人员;装表接电人员签写姓名及日期。

(3)不能及时完成的工作应向业务接待人员说明情况,请示主管领导后再行处理。

(4)将工作单及时返回计量管理部门,完成全部装表接电过程。

(十一)履行工作终结手续

按规定办理工作终结手续。
