1. 划线的基本概念

划线是根据图纸的要求，用划线工具在毛坯或半成品上划出加工图形或加工界线的一种操作。

2. 划线的种类及特点

① 平面划线。平面划线所划的线在工件的一个平面上，因此，划线时一般要选择两个划线基准，如图9.8（a）所示。

② 立体划线。立体划线所划的线在工件的几个相互垂直的平面上，因而划线时要选择三个划线基准，如图9.8（b）所示。

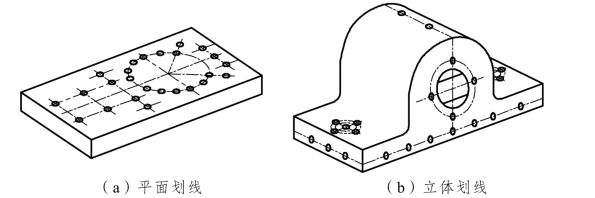

图9.8　平面划线和立体划线

3. 划线工具及其正确使用

划线工具有划线平板、千斤顶、V 形铁、方箱、直角尺、划针及划针盘、划规及划卡、高度游标卡尺、样冲等，应依据划线方法的不同来使用各种不同的工具。例如，划线平板是划线的工作台，适用于各种平面、立体划线。V 形铁适用于圆形工件。划规和划针的使用与圆规和铅笔一样，只不过一个是划在纸上，一个是划在工件上。高度游标卡尺可划任意方向的直线。

4. 划线的作用

划线是一种复杂、细致的工件，它关系到产品质量的好坏，因而非常重要。尤其是在进行了多道机械加工的工件上划线，若因划线失误而造成废品，损失更大。划线的具体作用如下：

① 合理地分配各表面的加工余量和确定孔的位置。(www.daowen.com)

② 划出清晰的界线，为工件安装和后续加工提供依据、标志。

③ 检查毛坯的形状和尺寸是否合乎要求，剔除不合格的毛坯。

④ 采用“借料”划线可以使误差不大的毛坯得到补救，使加工后的工件仍能符合要求。

5. 划线基准及选择

划线基准是用来确定点、线、面的依据，只有选好了基准，才能提高划线的质量和效率以及相应提高工件合格率。

划线基准的选择有三个原则：以两个互相垂直的平面为基准；以一个平面和一条中心线为基准；以两条中心线为基准。

6. 划线的步骤

① 准备工件：包括准备划线工具，清理工件上的毛刺等。

② 确定划线基准，先划水平线，后划垂直线、斜线、曲线。

③ 对照图纸检查划线的正确性。

④ 经确认无误后，打上样冲眼。
