（1）基础型钢的安装应符合下列要求：

1）允许偏差应符合表9-3的规定。

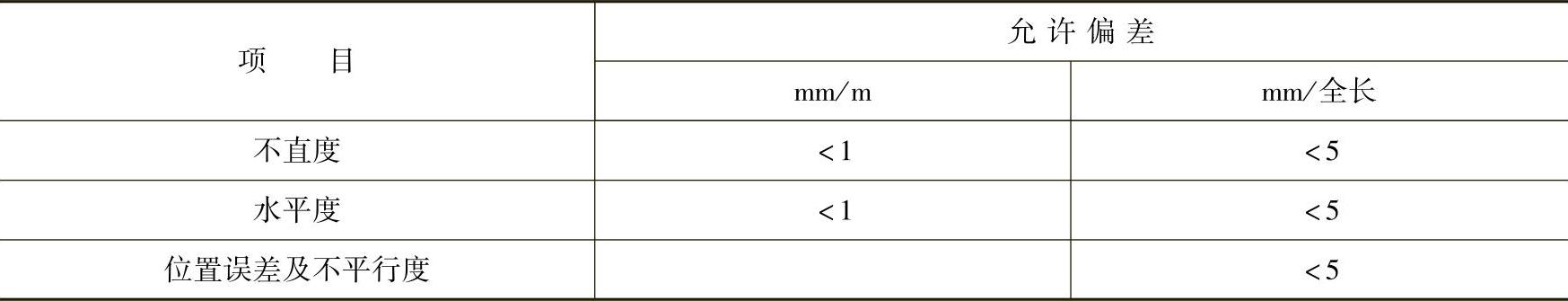

表9-3基础型钢安装的允许偏差

注：环形布置按设计要求。

2）基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。

（2）盘、柜安装在振动场所，应按设计要求采取防振措施。

（3）盘、柜及盘、柜内设备与各构件间的连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。

（4）盘、柜单独或成列安装时，其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表9-4的规定。

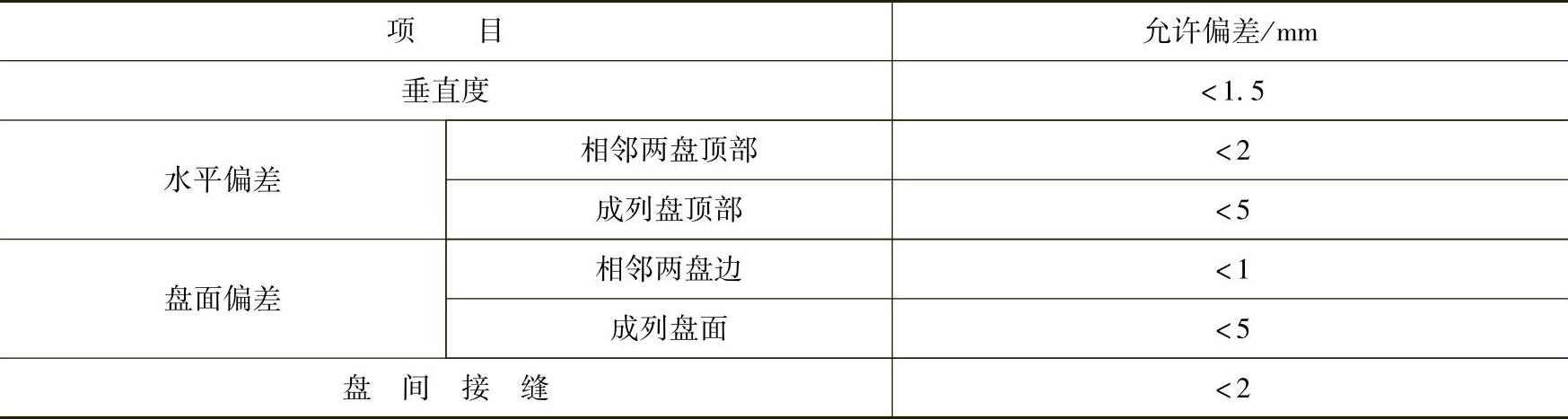

表9-4盘、柜安装的允许偏差

模拟母线应对齐，其误差不应超过视差范围，并应完整，安装牢固。

（5）端子箱安装应牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检查；成列安装时，应排列整齐。

（6）盘、柜、台、箱的接地应牢固良好。装有电器和仪表的可开启的门，应以裸铜软线与接地的金属构架可靠地连接。

成套柜应装有供检修用的接地装置。

（7）成套柜的安装应符合下列要求：

1）机械闭锁、电气闭锁应动作准确、可靠。仪表完好，指示正确。

2）动触头与静触头的中心线应一致，触头接触紧密。(www.daowen.com)

3）二次回路辅助开关的切换触点应动作准确，接触可靠。

4）柜内照明齐全。

（8）抽屉式配电柜的安装尚应符合下列要求：

1）抽屉推拉应灵活轻便、无卡阻、碰撞现象，抽屉应能互换。仪表完好，指示正确。

2）抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。

3）抽屉与柜体间的二次回路连接插件应接触良好。

4）抽屉与柜体间的接触及柜体、框架的接地应良好。

（9）手车式柜的安装尚应符合下列要求：

1）检查防止电气误操作的“五防”装置齐全，且动作灵活可靠。仪表完好，指示正确。

2）手车推拉应灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。

3）手车推入工作位置后，动触头顶部与静触头底部的间隙应符合产品要求。

4）手车和柜体间的二次回路连接插件应接触良好。

5）安全隔离板应开启灵活，随手车的进出而相应动作。

6）柜内控制电缆的位置不应妨碍手车的进出，并应牢固。

7）手车与柜体间的接地触头应接触紧密，当手车推入柜内时，其接地触头应比主触头先接触，拉出时接地触头比主触头后断开。

（10）盘、柜的漆层应完整，无损伤。固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。
