如何创建自定义鼠标按键？从零开始教程

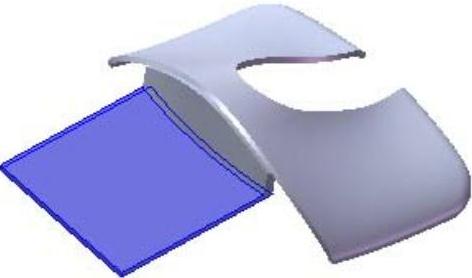

零件模型及路径查找器如图13.6.1所示。

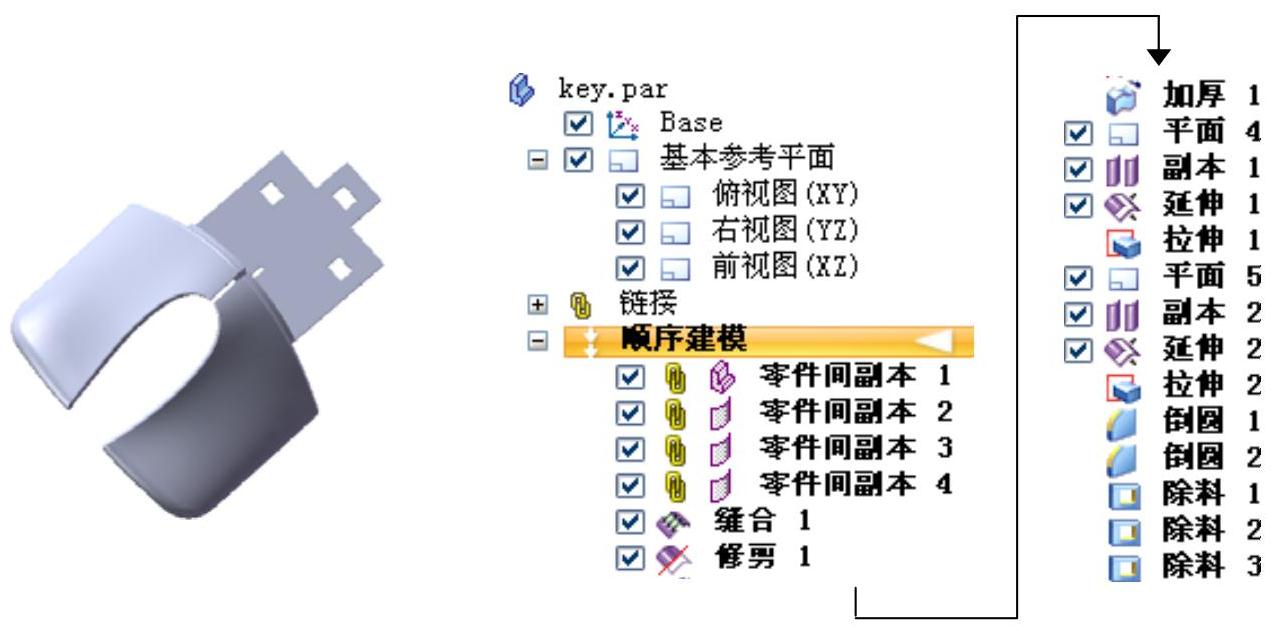

图13.6.1 零件模型及路径查找器

Step1.在装配体中建立鼠标按键key。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在区域的下拉列表中输入零件的名称为key，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取first零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取first中的缝合曲面3；单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取second中的修剪曲面2；单击按钮，单击按钮，单击按钮，完成“零件间复制2”的操作。

说明：此处应将second中的曲面显示。

（5）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取second中的修剪曲面3；单击按钮，单击按钮，单击按钮，完成“零件间复制3”的操作。

（6）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取second零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取second中的修剪曲面4；单击按钮，单击按钮，单击按钮，完成“零件间复制4”的操作。

（7）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取零件间复制2、零件间复制3与零件间复制4为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

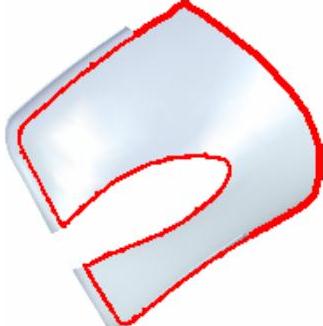

Step4.创建图13.6.2所示的曲面修剪1。在区域中单击按钮；在绘图区域选取零件间复制1为要修剪的曲面，单击按钮；在绘图区域选取缝合曲面1为修剪工具，单击按钮；将特征修剪方向箭头调整至图13.6.3所示位置，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图13.6.2 曲面修剪1

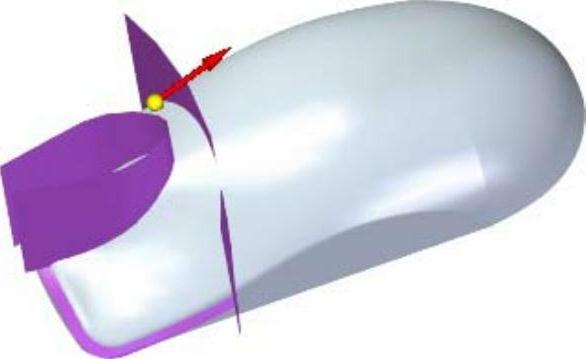

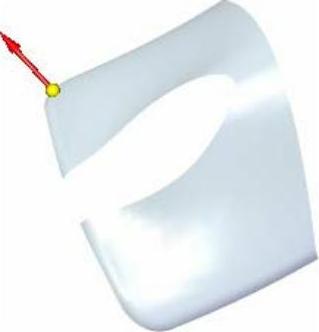

图13.6.3 修剪方向

Step5.创建图13.6.4所示的加厚曲面1。单击功能选项卡区域中的按钮；在绘图区域选取曲面修剪1为要加厚的曲面，在“加厚”命令条的文本框中输入值1.0，将加厚方向调整至图13.6.5所示的方向并单击鼠标左键；单击按钮，单击按钮，完成加厚曲面1的创建。

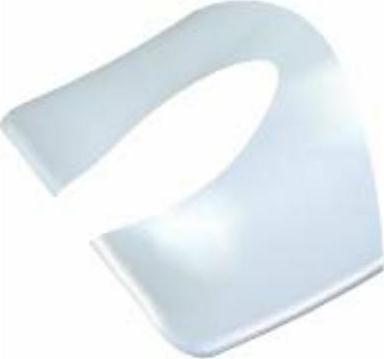

图13.6.4 加厚曲面1

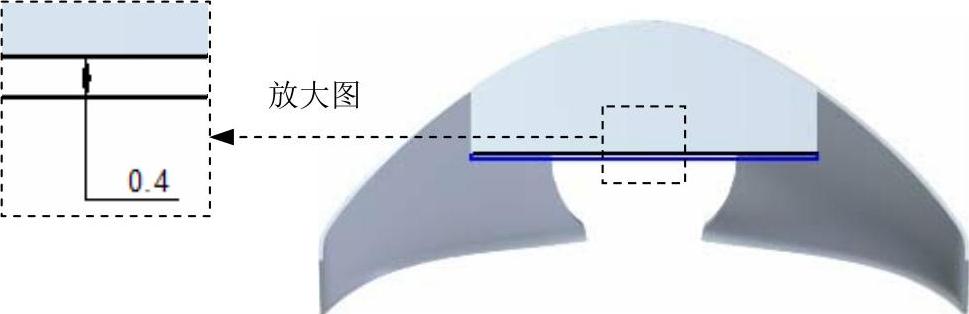

图13.6.5 加厚方向

Step6.创建图13.6.6所示的平面4。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考平面，在下拉列表中输入偏移距离为18，偏移方向沿Z轴正方向，在绘图区域单击完成平面4的创建。

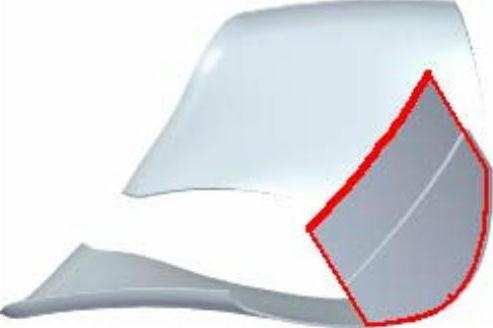

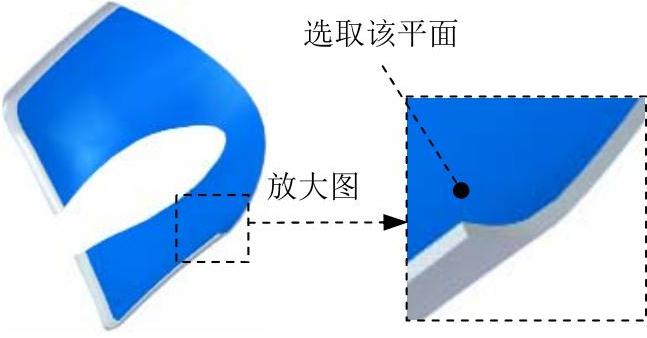

Step7.创建图13.6.7所示的复制曲面1。在区域中单击按钮；选择图13.6.7所示的面为要复制的面，然后右击；单击按钮，单击按钮，完成复制曲面1的创建。

图13.6.6 平面4

图13.6.7 复制曲面1

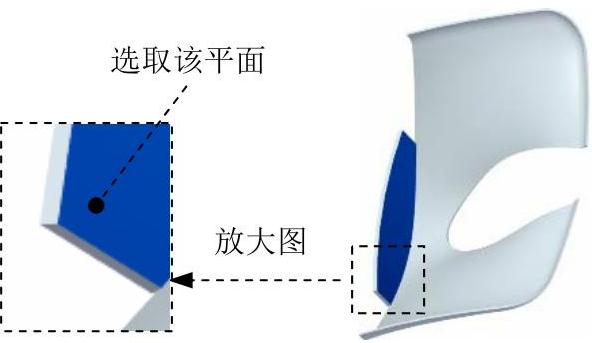

Step8.创建图13.6.8所示的延伸曲面1。在区域中单击按钮；选择图13.6.9所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，然后在文本框中输入10.0，按Enter键；然后单击按钮，单击按钮，完成延伸曲面1的创建。

图13.6.8 延伸曲面1

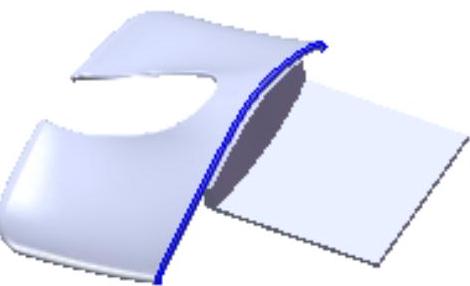

图13.6.9 定义延伸边线

Step9.创建图13.6.10所示的拉伸特征1。在区域中单击按钮；选取平面4作为草图平面，绘制图13.6.11所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“起始/终止范围”按钮，在绘图区域选取平面4作为起始面，选取延伸曲面1作为终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图13.6.10 拉伸特征1

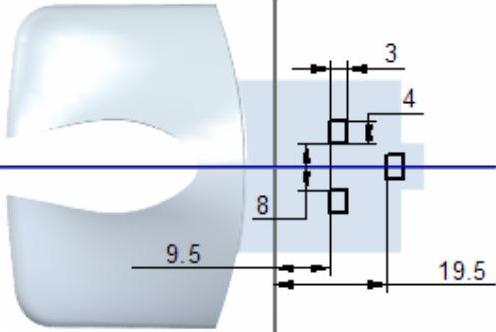

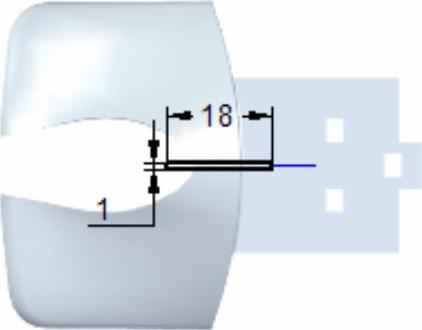

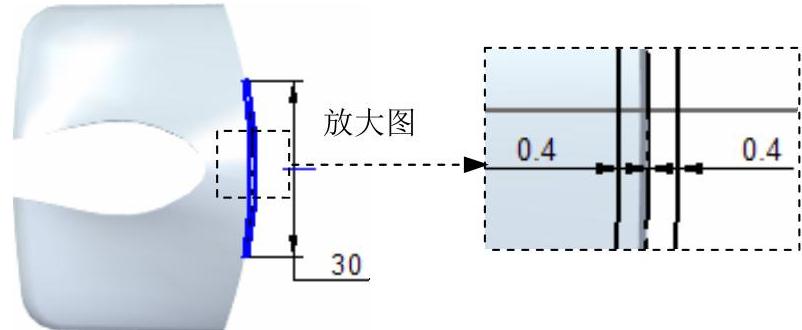

图13.6.11 截面草图(https://www.daowen.com)

Step10.创建图13.6.12示的平面5。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考平面，在下拉列表中输入偏移距离值为26，偏移方向沿X轴正方向，在绘图区域单击完成平面5的创建。

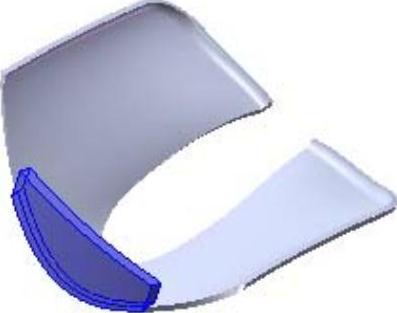

Step11.创建图13.6.13所示的复制曲面2。在区域中单击按钮；选择图13.6.13所示的面为要复制的面，然后右击；单击按钮，单击按钮，完成复制曲面2的创建。

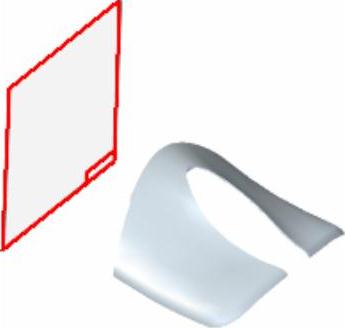

图13.6.12 平面5

图13.6.13 复制曲面2

Step12.创建图13.6.14所示的延伸曲面2。在区域中单击按钮；选择图13.6.15所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，然后在文本框中输入8.0，按Enter键；单击按钮，单击按钮，完成延伸曲面2的创建。

图13.6.14 延伸曲面2

图13.6.15 定义延伸边线

Step13.创建图13.6.16所示的拉伸特征2。在区域中单击按钮；选取平面5作为草图平面，绘制图13.6.17所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，单击“起始/终止范围”按钮，在绘图区域选取平面5作为起始面，选取延伸曲面2作为终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图13.6.16 拉伸特征2

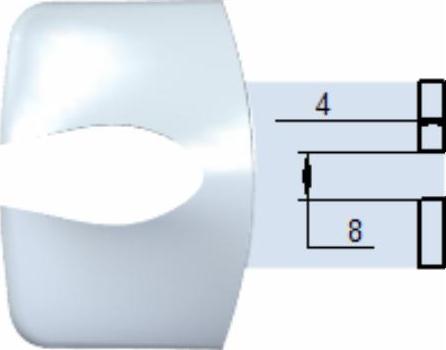

图13.6.17 截面草图

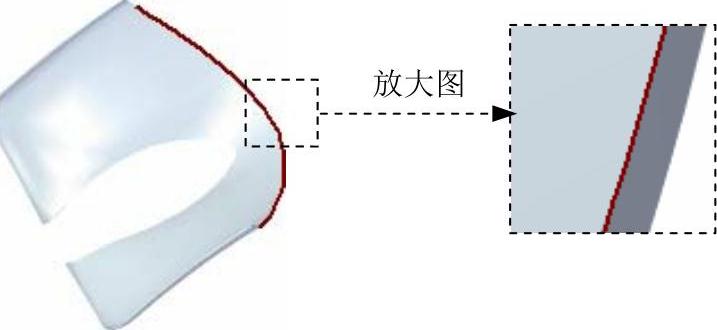

Step14.创建图13.6.18b所示的倒圆1。选取图13.6.18a所示的边线为倒圆对象，倒圆角半径值为0.2。

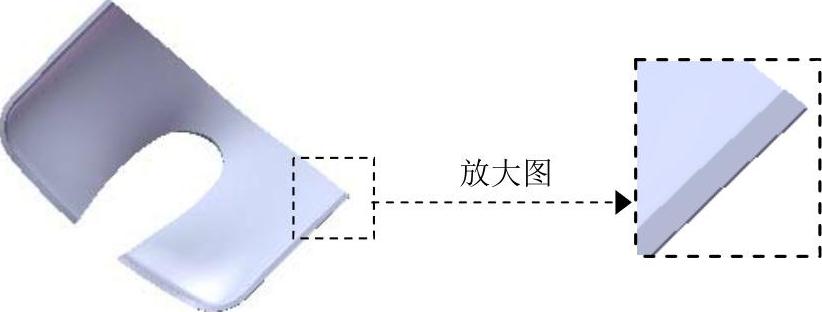

Step15.创建倒圆2。倒圆的对象为图13.6.19所示的边线，倒圆角半径值为0.2。

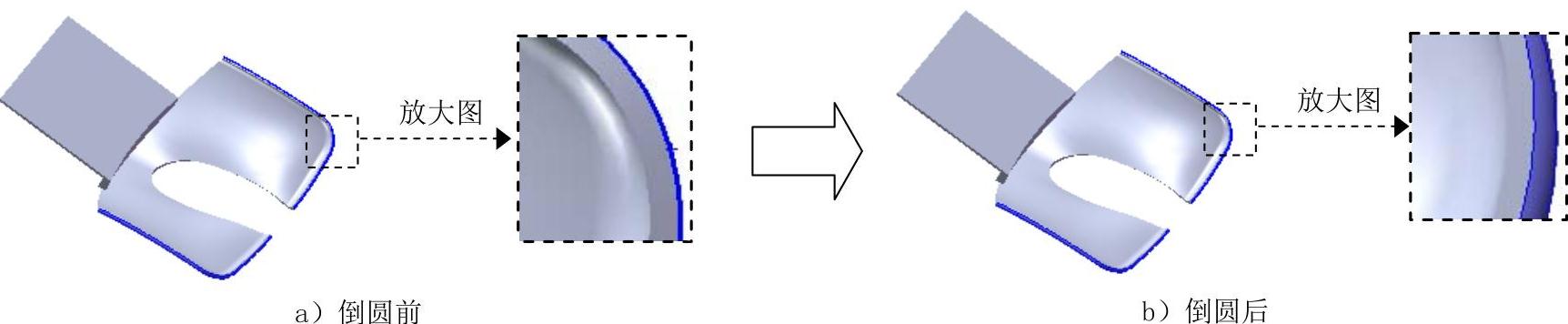

图13.6.18 倒圆1

图13.6.19 倒圆对象

Step16.创建图13.6.20所示的除料特征1。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图13.6.21所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

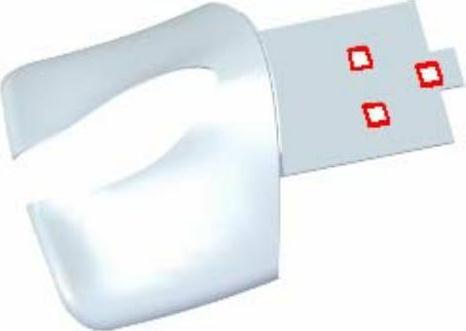

图13.6.20 除料特征1

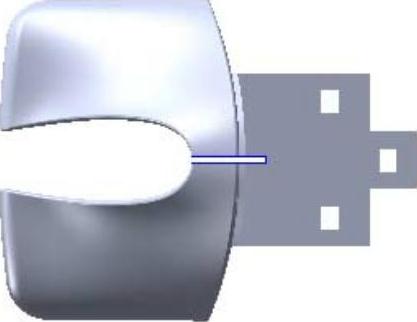

图13.6.21 截面草图

Step17.创建图13.6.22所示的除料特征2。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图13.6.23所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图13.6.22 除料特征2

图13.6.23 截面草图

Step18.创建图13.6.24所示的除料特征3。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图13.6.25所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图13.6.24 除料特征3

图13.6.25 截面草图

Step19.保存并关闭模型文件。
