如何精加工您的产品？

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。

（1）选取加工面。在图形区中选取图9.32所示的面（共3个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

（2）单击区域中的按钮，选取图9.33所示的面为干涉面（共28个面），然后按Enter键。

（3）单击按钮，完成加工区域的设置，同时系统弹出“曲面精加工环绕等距”对话框。

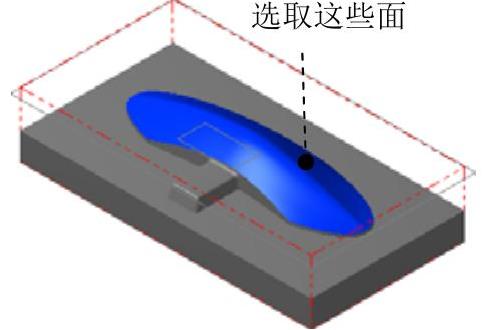

图9.32 选取加工面

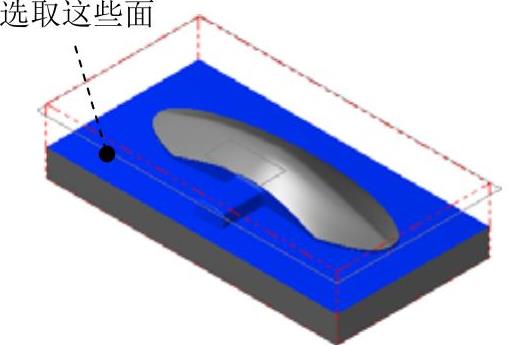

图9.33 选取干涉面

Step3.确定刀具类型。在“曲面精加工环绕等距”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工环绕等距”对话框。

Step4.选择刀具。在“曲面精加工环绕等距”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图9.34所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工环绕等距”对话框。

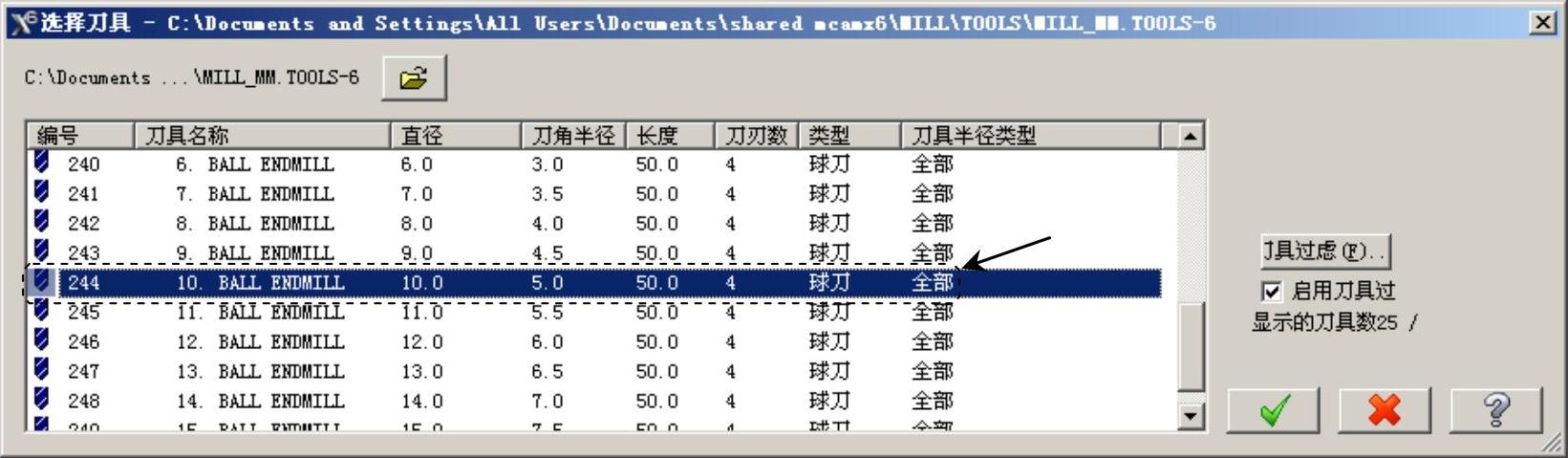

图9.34 “选择刀具”对话框

Step5.设置刀具相关参数。

（1）在“曲面精加工环绕等距”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。(https://www.daowen.com)

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为7。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值300.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1800.0。

（4）设置冷却方式。在选项卡中单击按钮，在系统弹出的“Coolant…”对话框的（切削液）下拉列表中选择选项。单击按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置加工参数。

（1）设置曲面加工参数。在“曲面精加工环绕等距”对话框中单击选项卡，在（此处翻译有误，应为“干涉面预留量”）文本框中输入值0.5，选项卡中的其他参数采用系统默认设置值。

（2）设置环绕等距精加工参数。

①在“曲面精加工环绕等距”对话框中单击选项卡，在选项卡的文本框中输入值0.3，在文本框中输入值0.01。

②在选项卡中选中与复选框。

③单击按钮，在系统弹出的“刀具路径的间隙设置”对话框的区域的下拉列表中选择选项。单击按钮，系统返回至“曲面精加工环绕等距”对话框。

④单击“曲面精加工环绕等距”对话框中的按钮，同时在图形区生成图9.35所示的刀具路径。

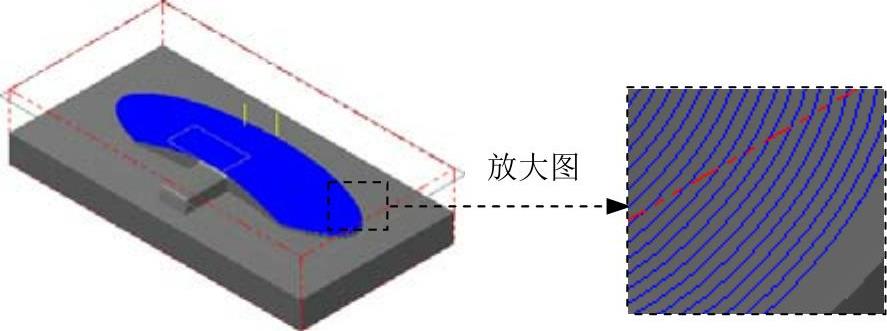

图9.35 刀具路径
