Step1.选择加工类型。选择下拉菜单命令，系统弹出“车床-车螺纹属性”对话框。

Step2.选择刀具。在“车床-车螺纹属性”对话框中选择“T9696 R0.144 OD THREAD RIGHT-LARGE”刀具，系统弹出“Tool Settings Modified”对话框，单击该对话框中的按钮。

Step3.在区域中选中单选项，在下拉列表中选择选项，单击按钮，在弹出的“原点位置-使用者定义”对话框的文本框中输入值200.0，在文本框中输入值700.0。单击该对话框中的按钮，系统返回至“车床-车螺纹属性”对话框，其他参数采用系统默认设置值。

Step4.设置冷却方式。单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step5.设置加工参数。

（1）在“车床-车螺纹属性”对话框中单击选项卡，在文本框中输入值3.0。

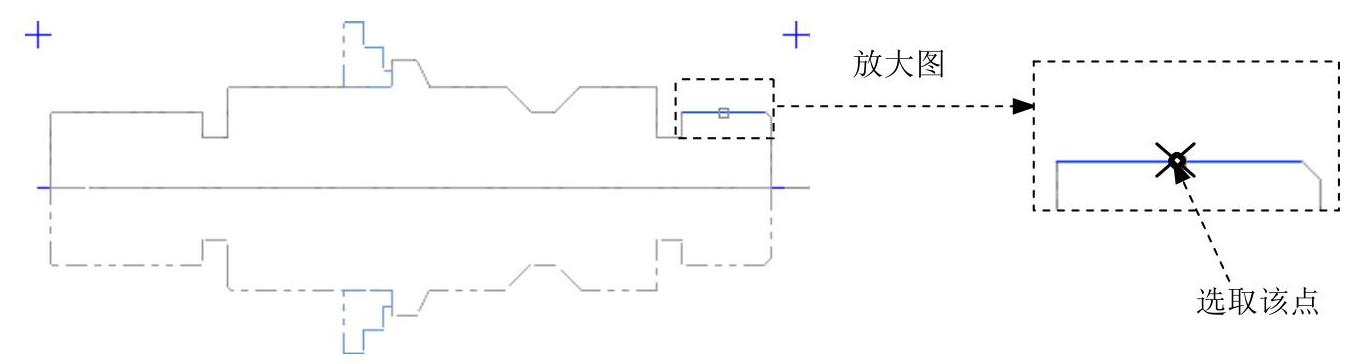

（2）单击按钮，然后在图形区中选取图19.22所示的边线的中点作为大的直径参考，然后单击按钮，系统弹出“运用公式计算螺纹”对话框，单击该对话框中的按钮。

图19.22 定义螺纹参数

（3）在“螺纹型式的参数”界面的文本框中输入值470.0，在文本框中输入值540.0，其他参数采用系统默认设置值。

（4）在“车床-车螺纹属性”对话框中单击选项卡，在文本框中输入值2.0，其他参数采用系统默认设置值。(https://www.daowen.com)

Step6.在“车床-车螺纹属性”对话框中单击按钮，完成加工参数的设置，此时系统将自动生成图19.23所示的刀具路径。

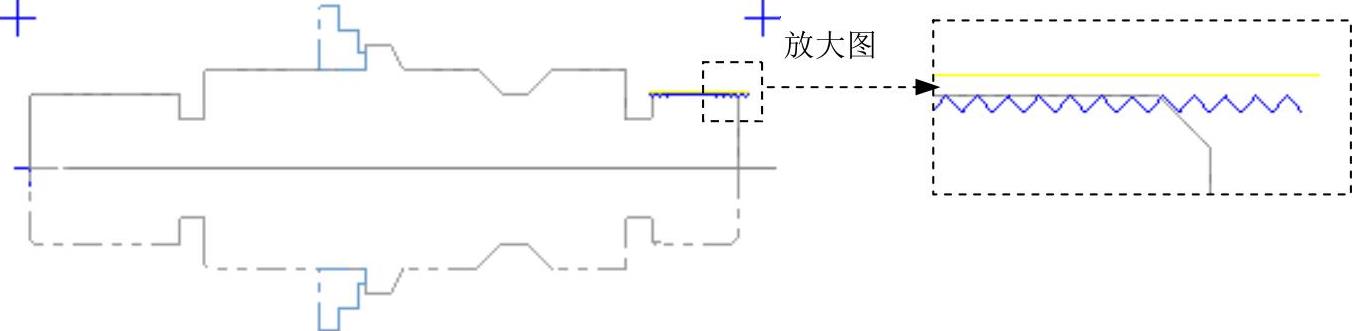

图19.23 刀具路径

Step7.实体切削验证。

（1）在选项卡中单击按钮，然后单击“验证已选择的操作”按钮，系统弹出“Mastercam Simulator”对话框。

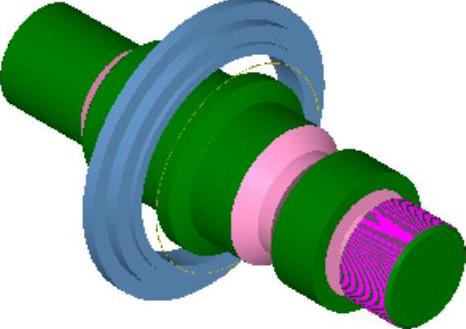

（2）在“Mastercam Simulator”对话框中单击按钮，系统将开始进行实体切削仿真，结果如图19.24所示，然后单击按钮。

图19.24 仿真结果

Step8.保存模型。选择下拉菜单命令，即可保存模型。
