在进行距离测量之前应进行目标高输入、气象改正、棱镜类型设定、棱镜常数值设定、测距模式设置并观察返回信号的大小，然后才能进行距离测量。

（一）目标高输入和气象改正

1.目标高输入

在基本测量状态下按[热键]键，全站仪屏幕显示为图4-16，选第一项[目标高]，屏幕显示见图4-17。

图4-16　按[热键]显示菜单

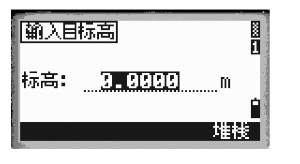

图4-17　显示标高输入状态

按相应数字键输入目标高。例如，目标高为1.230m时，应输入“1.230”，按回车键确认，如图4-18、图4-19所示。

图4-18　显示标高输入数据

图4-19　输入标高回车显示

图4-18中堆栈的含义是：按下堆栈下面对应的按键（角度键），全站仪屏幕将按后进先出的原则，显示最近用过的20个目标高数据（图4-20），可按[控制]键进行快速选择目标高，按回车键确认。

注：[热键]键包含目标高、温度与气压，选择目标与注记输入功能，在任一屏幕均可使用。

2.气象改正

在基本测量状态下按[热键]键，全站仪屏幕显示[热键]菜单见图4-16，选第二项[温度-气压]，屏幕显示见图4-21，用[控制]键、[数字]键输入测定的温度和气压，按[回车]键确认。

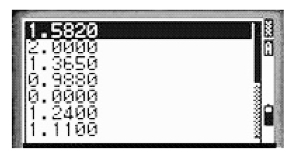

图4-20　最近输入的标高

(www.daowen.com)

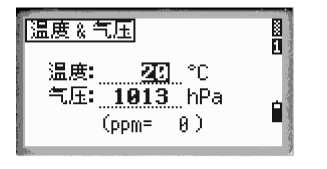

图4-21　气象改正设置

3.棱镜类型设定、棱镜常数值设定、测距模式设置

图4-22　测距时参数设置

在基本测量状态下按[测量1]键或[测量2]键1秒钟，全站仪屏幕显示测量模式菜单见图4-22，用[控制]键的上下键选中需要改变的项目，用[控制]键的左右键选择各项目中的参数，最后按[回车]键确认。各参数的含义如下：

（1）目标：棱镜和反射片、免棱镜或无棱镜。

（2）常数：即棱镜常数，根据使用棱镜大小输入，范围-999～999mm。尼康仪器有棱镜时输入30mm，无棱镜或反射片时输入0mm。其他仪器按说明输入相应的参数。

（3）模式：精测与正常两种，精测距离测量显示到0.1mm，正常距离测量显示到1mm。

（4）平均：按1次[测量]键全站仪内部所进行的测距次数，输入范围0～99。输入0次，按下[测量]键，全站仪内部进行不停的测距，直到再一次按下[测量]键或[返回]键，才能停止测距。输入1～99次，按下[测量]键，全站仪内部设置次数进行测距，完成后以平均值显示。

图4-23　输入相应数据后回车

（5）记录模式：记录模式有“仅测量”“确定”“所有的”三种。

·仅测量：只测距不记录，要记录必须按[记录]键才进行记录。

·确定：测距后显示要记录的点号、目标高、代码，输入相应数值，按[回车]键确认存储测量数据（图4-23）。

·所有的：测距后点号自动加1，存储测量数据。

注：“列表”表示列出全站仪内部存储的代码；“堆栈”表示按后进先出的原则列出最近使用的20个代码。

图4-24　照准镜中心

（二）测量距离

用望远镜十字丝精确照准棱镜上的标志，如图4-24所示，按[测量1]键或[测量2]键，经数秒即可测出距离并显示在屏幕上。按[显示]键依次显示基本测量状态下1/4、2/4、屏幕。如图4-25、图4-26所示，斜距SD=1230.5675m，平距HD=1230.5276m。
