设计区域的检查和定义工作详解

设计区域的主要功能是对产品模型进行区域分析。仍然以前面的模型为例来介绍设计区域的一般操作过程如下。

Step1.在“注塑模向导”功能选项卡区域中单击“检查区域”按钮，系统弹出如图2.4.1所示的“检查区域”对话框（一），同时模型被加亮并显示开模方向，如图2.4.2 所示，在对话框中选中单选项。

说明：图2.4.2所示的开模方向可以通过“检查区域”对话框中的“矢量对话框”按钮来更改，由于在前面定义模具坐标系时已经将开模方向设置好了，因此系统将自动识别出产品模型的开模方向。

Step2.在“检查区域”对话框（一）中单击“计算”按钮，系统开始对产品模型进行分析计算。在“检查区域”对话框（一）中单击选项卡，系统弹出如图2.4.3所示的“检查区域”对话框（二），在该对话框中可以查看分析结果。

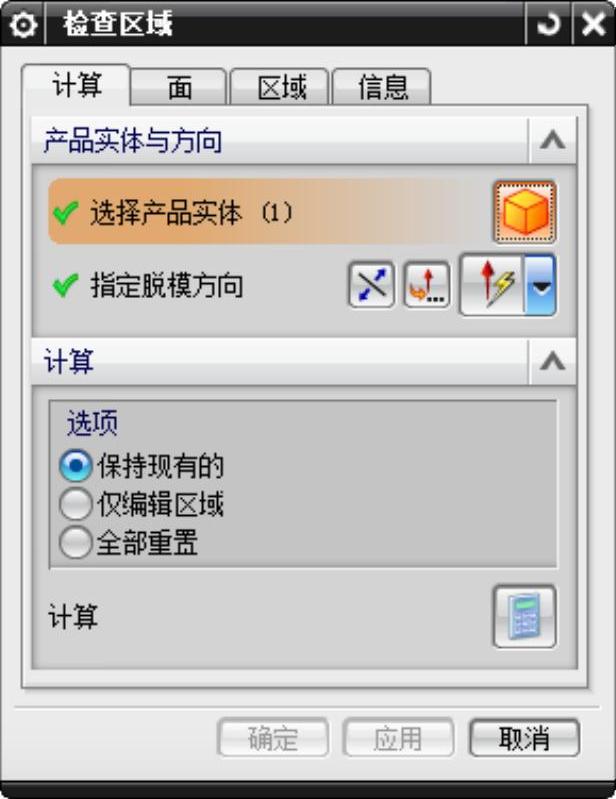

图2.4.1 “检查区域”对话框（一）

图2.4.2 开模方向

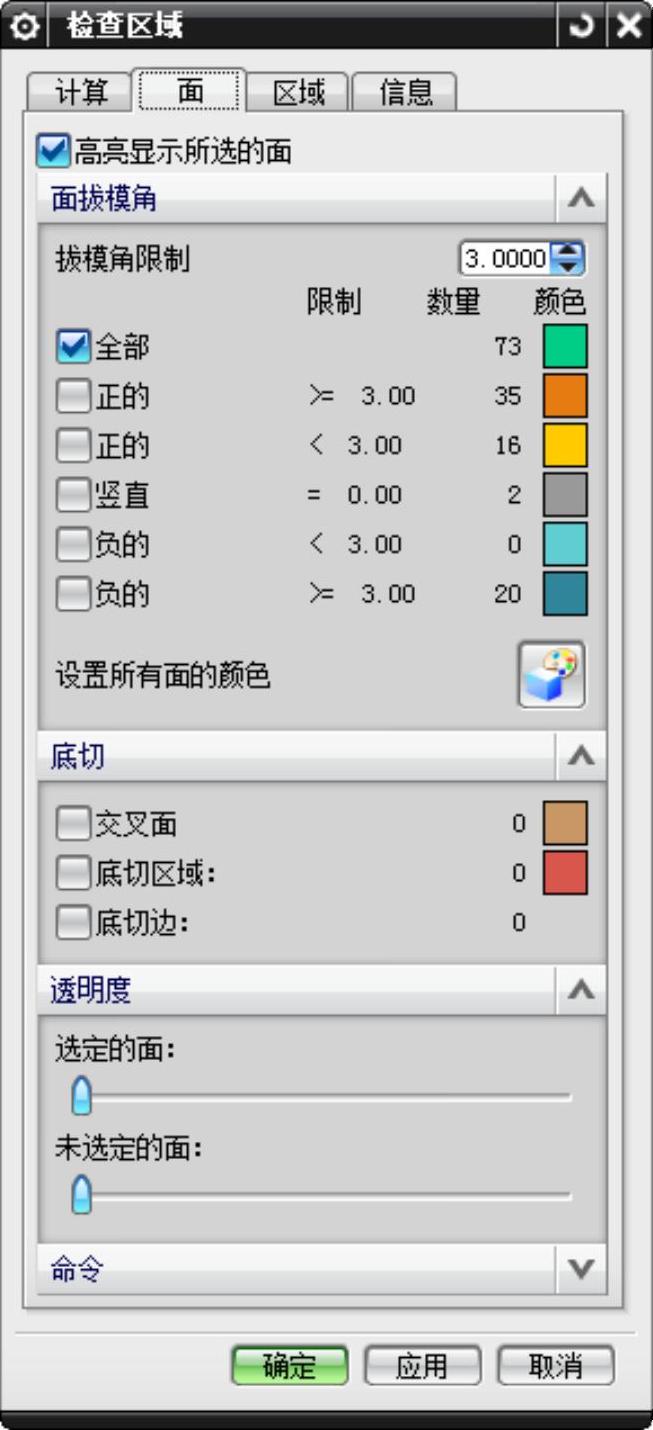

图2.4.3 “检查区域”对话框（二）

说明：单击对话框中的“设置所有面的颜色”按钮，系统可根据分析结果对不同的面着色，便于观察。

Step3.设置区域颜色。在“检查区域”对话框（二）中单击选项卡，系统弹出如图2.4.4所示的“检查区域”对话框（三），在其中单击“设置区域颜色”按钮，然后取消选中、和三个复选框，结果如图2.4.5所示。(https://www.daowen.com)

Step4.定义型腔区域。在“检查区域”对话框（三）的区域中选中复选框，此时未定义区域曲面加亮显示，在区域中选中单选项，单击按钮，此时系统自动将未定义的区域指派到型腔区域中，同时对话框中的显示为0，创建结果如图2.4.6所示。

说明：此处系统自动识别出型芯区域（图2.4.7），即接受默认设置。

Step5.单击按钮，完成区域设置。

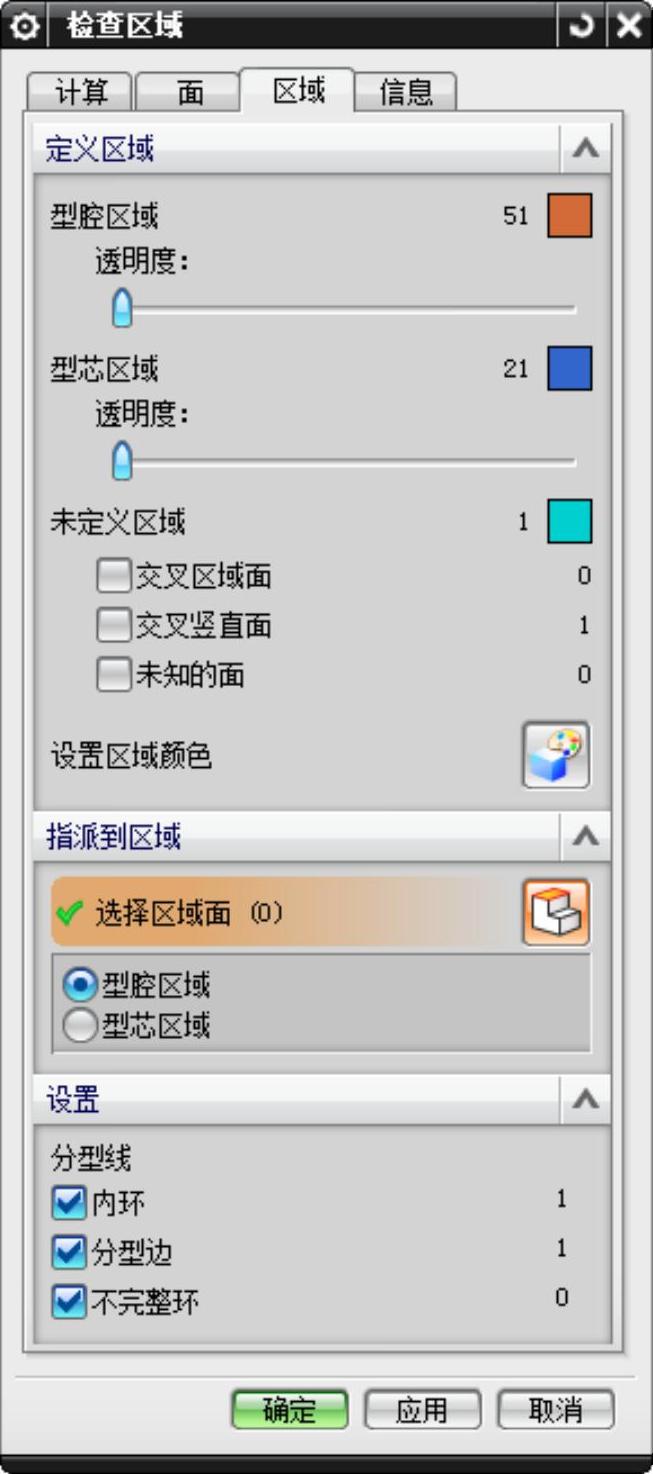

图2.4.4 “检查区域”对话框（三）

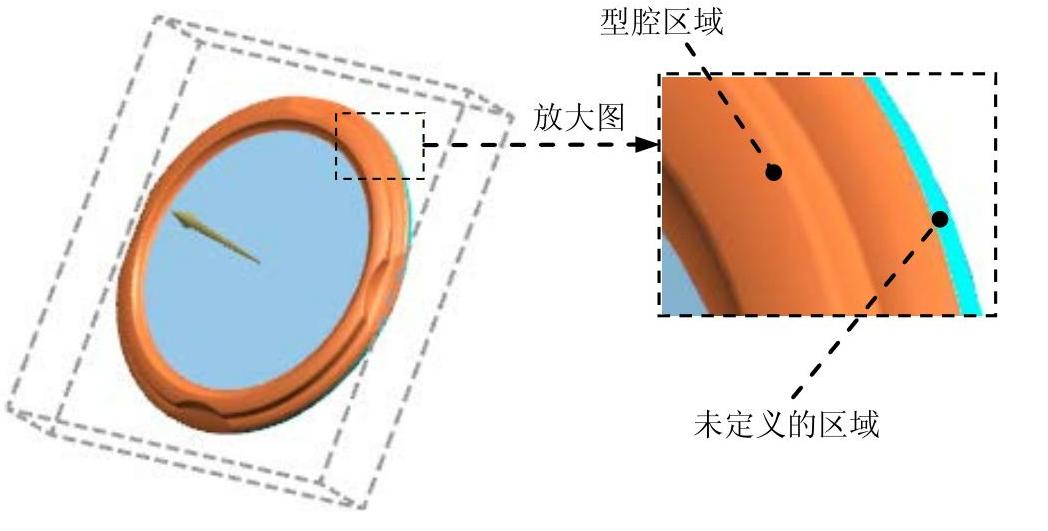

图2.4.5 设置区域颜色

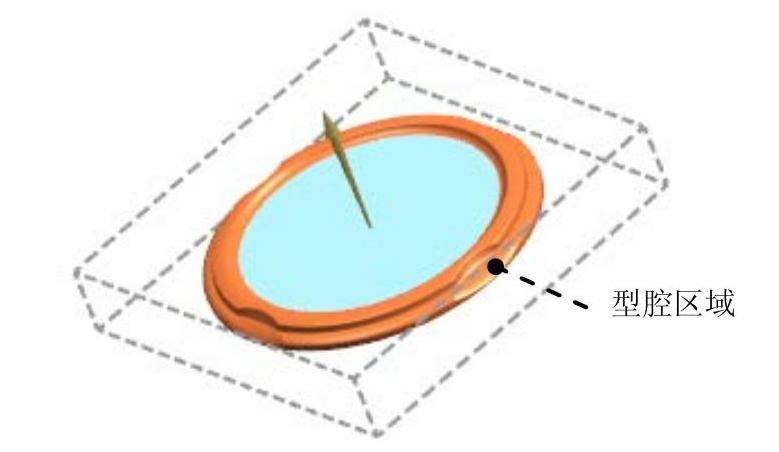

图2.4.6 定义型腔区域

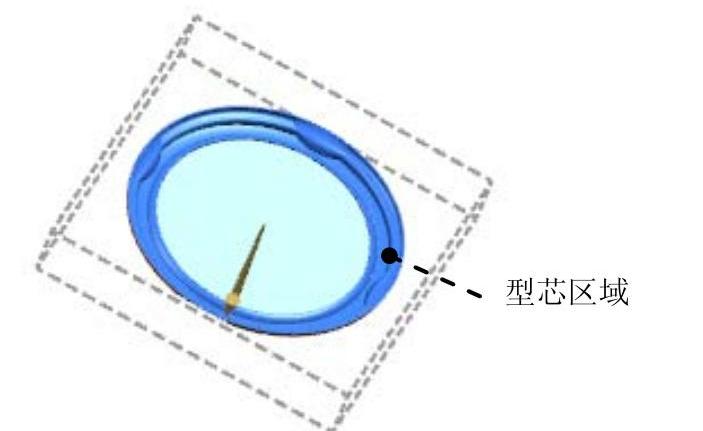

图2.4.7 定义型芯区域
