元器件采购报表主要是用于采购元器件的一份清单，也可以作为检查封装信息有无遗漏的一种方法。

【实例4-5】 生成元器件清单。

1）打开原理图文件。

2）执行菜单命令“Reports”→“Bill of Material”，弹出元器件清单对话框，如图4-9所示。

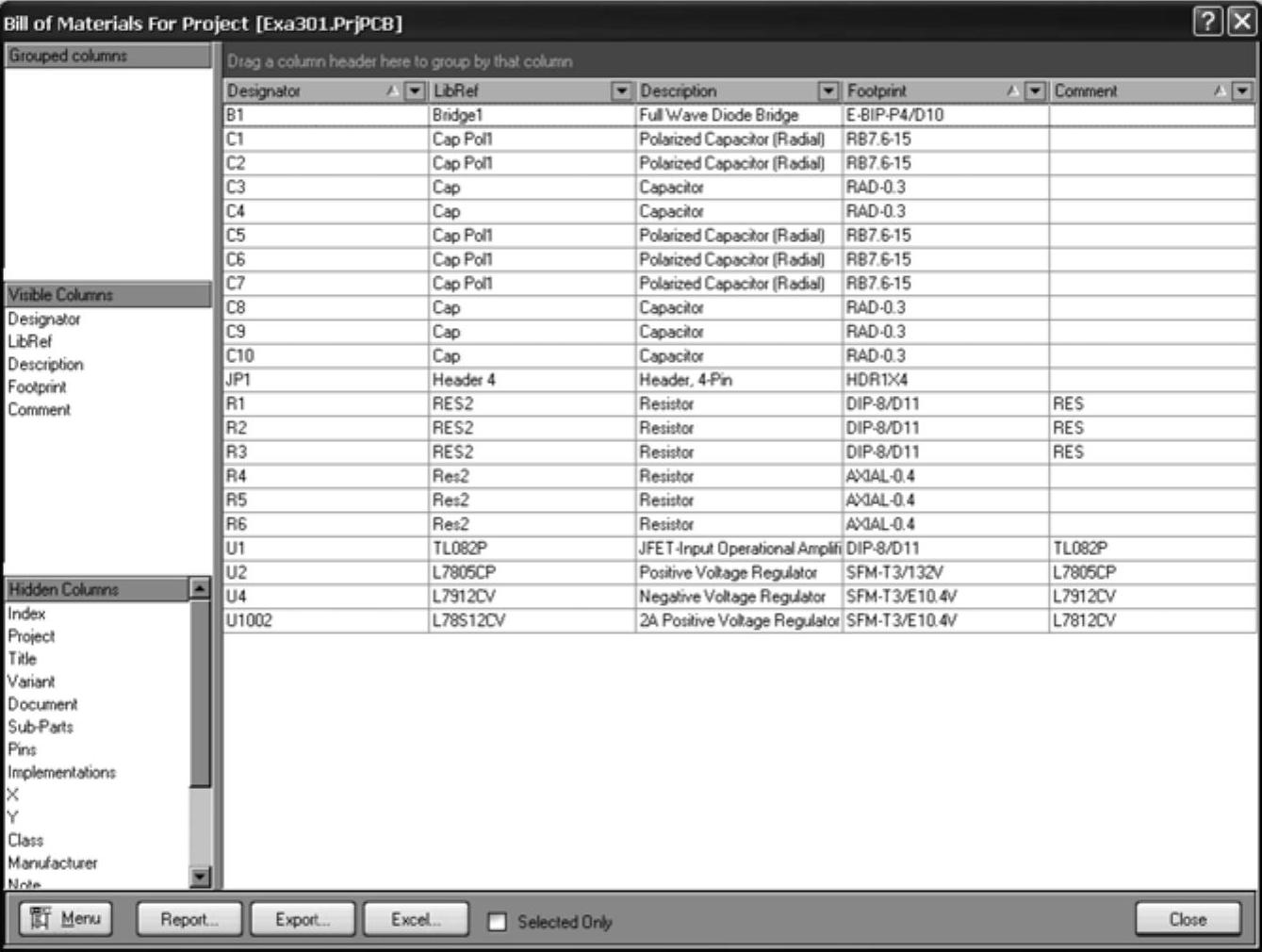

图4-9 元器件清单对话框

这是一个复合功能的对话框，改变左边3个列表框的内容可以改变右边列表的显示内容和显示方式。左边3个列表框里面的子项是可以相互拖放的。

3）分组控制列表框（Grouped Columns），如图4-10所示，此时右侧的列表（局部）如图4-11所示。在中部或者下部的列表框中找到“Document”子项，将它拖到分组控制列表框中，如图4-12所示。此时右侧的元器件列表会按照元器件的“Document”属性分组，如图4-13所示。

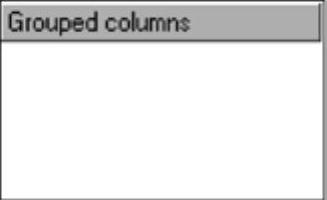

图4-10 分组控制列表框

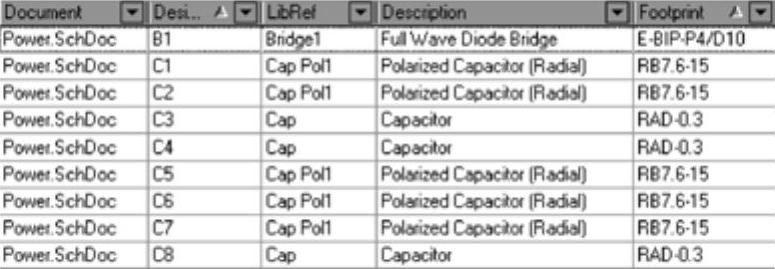

图4-11 基本的元器件列表

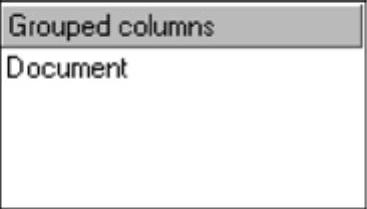

图4-12 拖入了“Document”子项的分组控制列表框

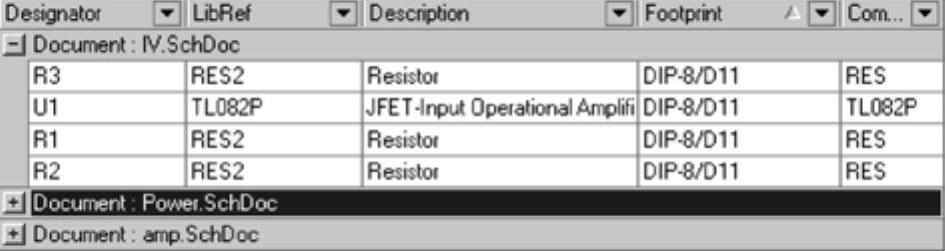

图4-13 元器件列表按照元器件的“Document”属性分组

元器件分组之后，可以有选择地查看某些分组。单击组左边的按钮可以展开这个分组，单击按钮可以收起这个分组。(www.daowen.com)

●显示的列（Visible Columns）：如图4-14所示，可以控制在右侧的元器件列表中显示哪些属性列。

●隐藏了的列（Hidden Columns）：如图4-15所示，这个列表中显示的是未在元器件列表中显示出来的元器件属性列。

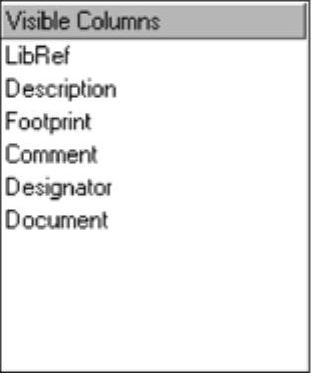

图4-14 显示的列

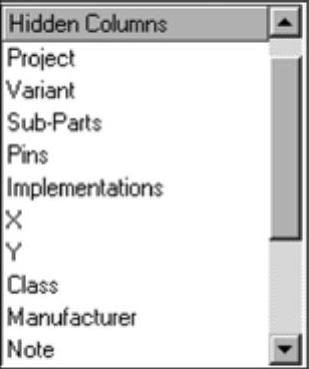

图4-15 隐藏了的列

将子项在这两个列表中拖放，可以控制该属性列的显示和隐藏。

如图4-9所示的对话框的左下角还有几个按钮，其功能如下。

●按钮：将元器件列表的内容导入到Microsoft Excel中，如图4-16所示。

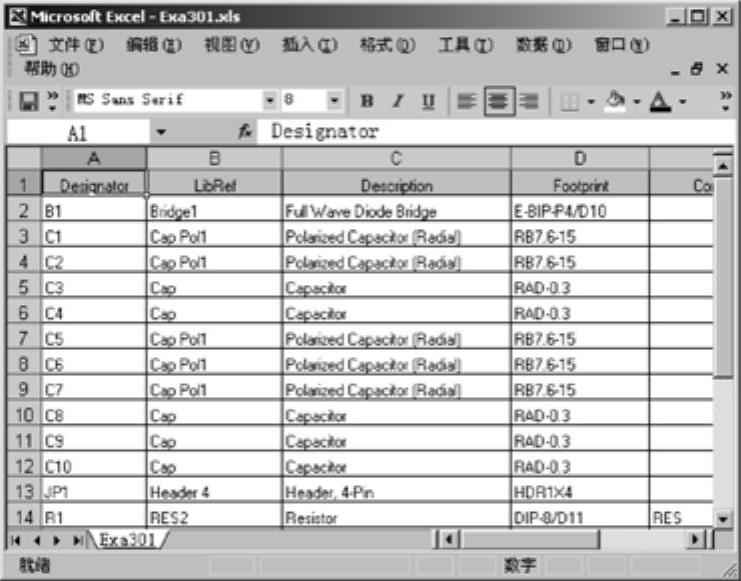

图4-16 导入到Microsoft Excel中的元器件列表

●按钮：选择导出的格式并执行导出。

●按钮：打印报表，如图4-17所示。

●按钮：打开执行其他功能的菜单。

图4-17 打印报表
