规范安装组合电源插座

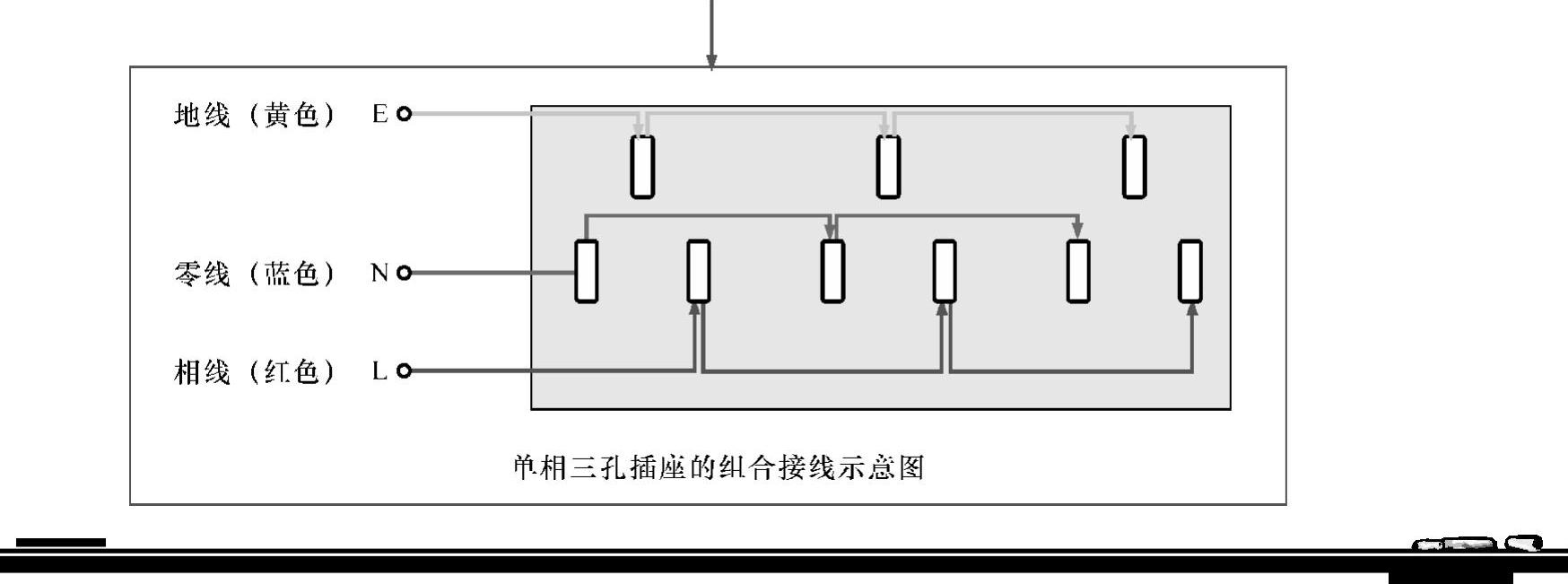

组合插座上设计了多个插孔,用于连接不同用电设备,其外形及背部结构如图9-20所示。其中,单相两孔和三孔组合的插座的背部插孔已连接完成,而单相三孔组合的插座背部插孔是独立的,需要电工人员在安装时进行连接。

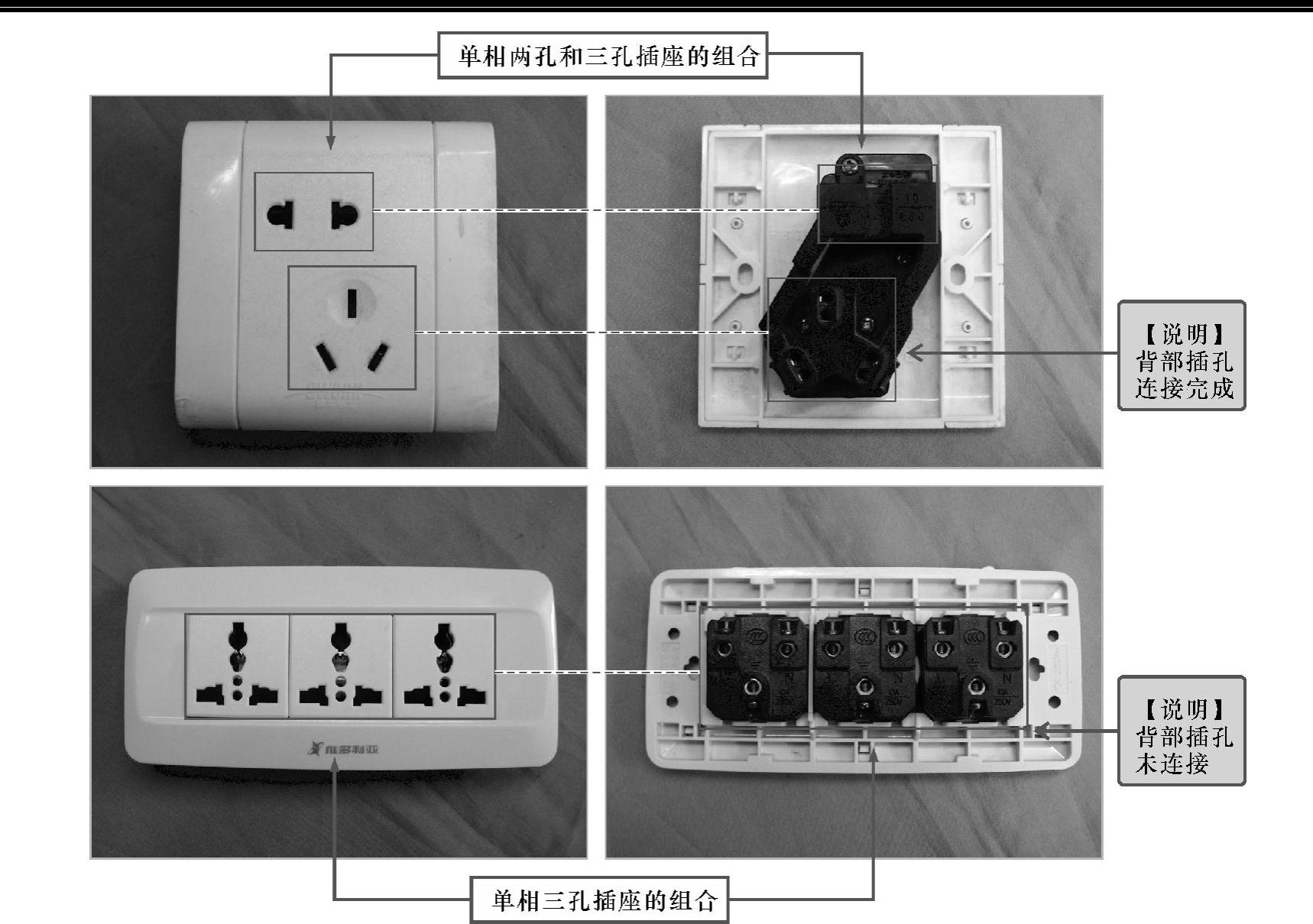

图9-20 组合插座的外形及背部结构


图9-20 组合插座的外形及背部结构(续)

单相两孔和三孔组合的插座和单相三孔插座的连接、安装方法基本相同,下面以单相三孔组合的插座为例对其连接方法进行介绍。

1.取下插座盖板

使用一字头螺丝刀,按下插座盖板的按扣,并撬动插座盖板,将盖板取下,如图9-21所示。

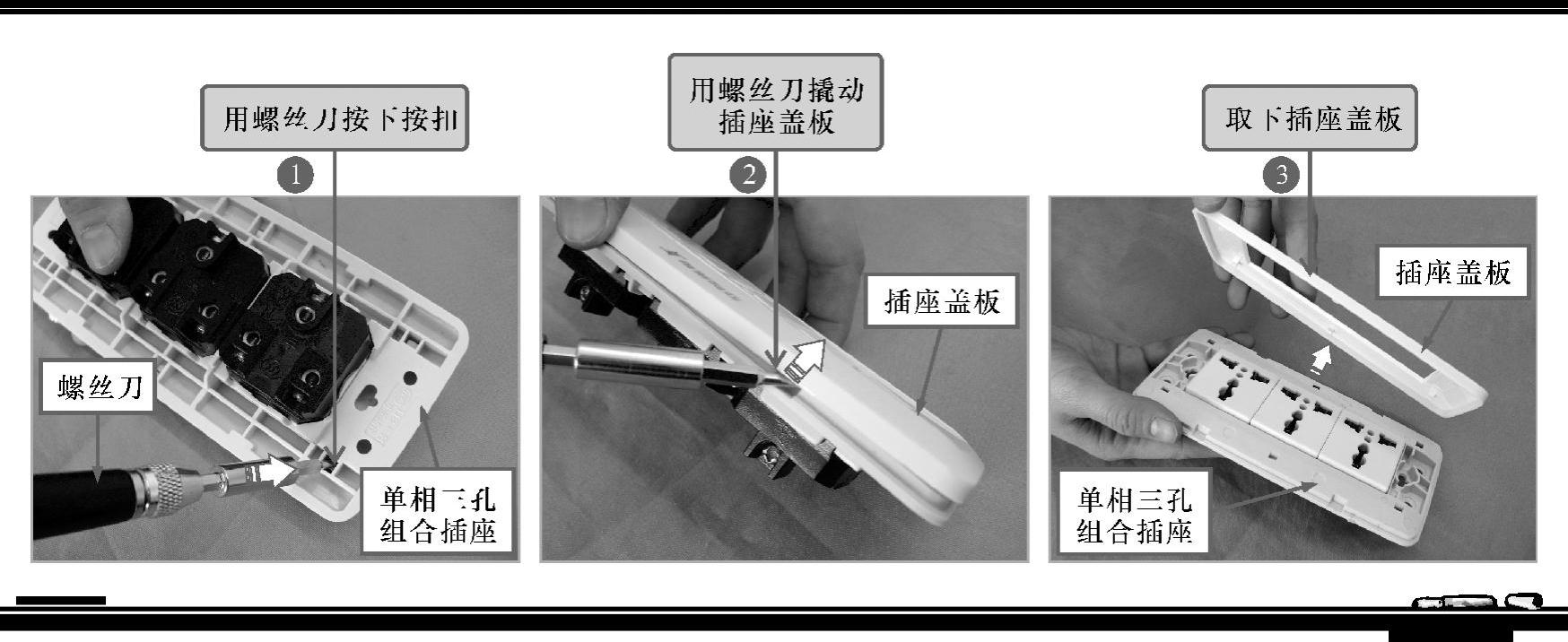

图9-21 取下插座盖板

2.相线(红色)的连接

(1)加工相线(红色)

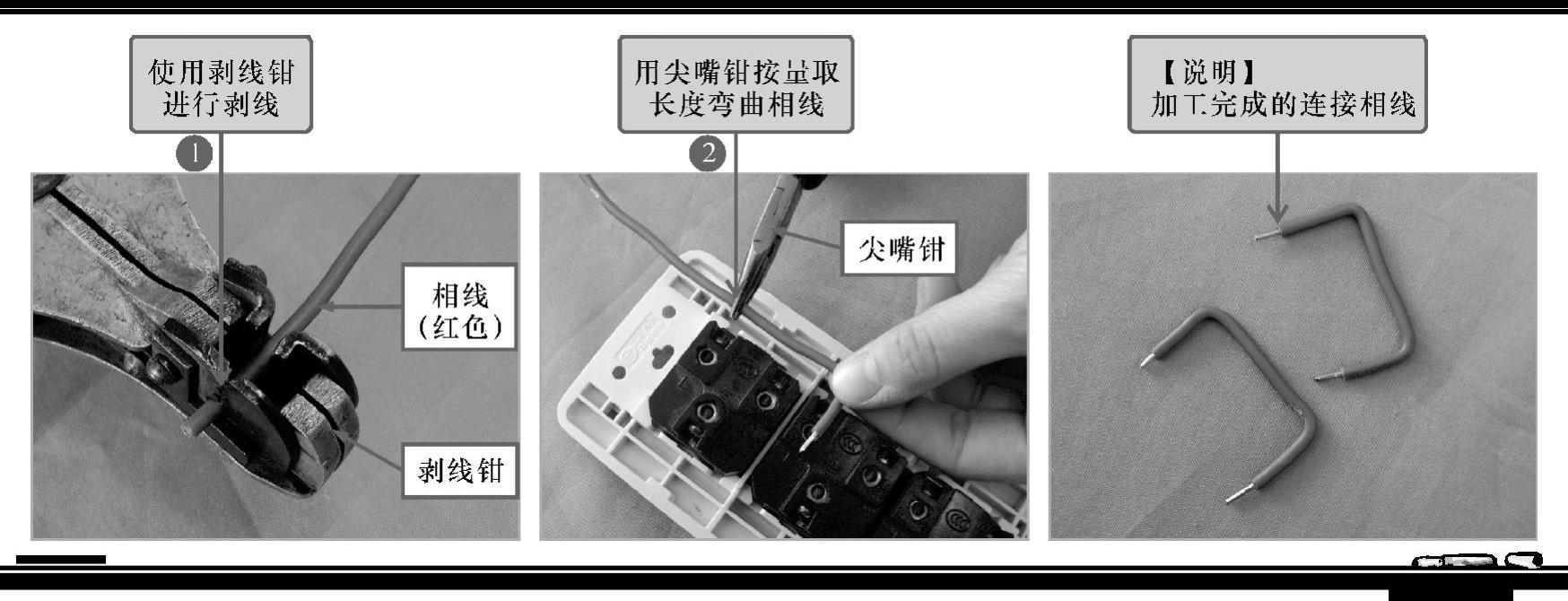

按照两相线(红色)插孔端的距离估算导线的长度,使用剥线钳,剥去导线两端适当长度的绝缘层,然后使用尖嘴钳对相线(红色)两端进行弯曲,用相同方法再制作一根相线,如图9-22所示。

(2)插入相线(红色)并固定

将两根相线(红色)的两端分别插入插座的相线插孔中,其中有一个插座的相线插孔插入了两根相线,接着使用合适的螺丝刀拧紧固定螺钉,固定完成后,将相线弯向另一侧,便于连接零线,如图9-23所示。

3.零线(蓝色)的连接

(1)加工零线(蓝色)

按照两零线插孔端的距离量取零线长度后将零线剪断,然后再截取一根相同长度的零线,使用剥线钳剥去两根零线两端适当长度的绝缘层,如图9-24所示。


图9-22 加工相线(红色)

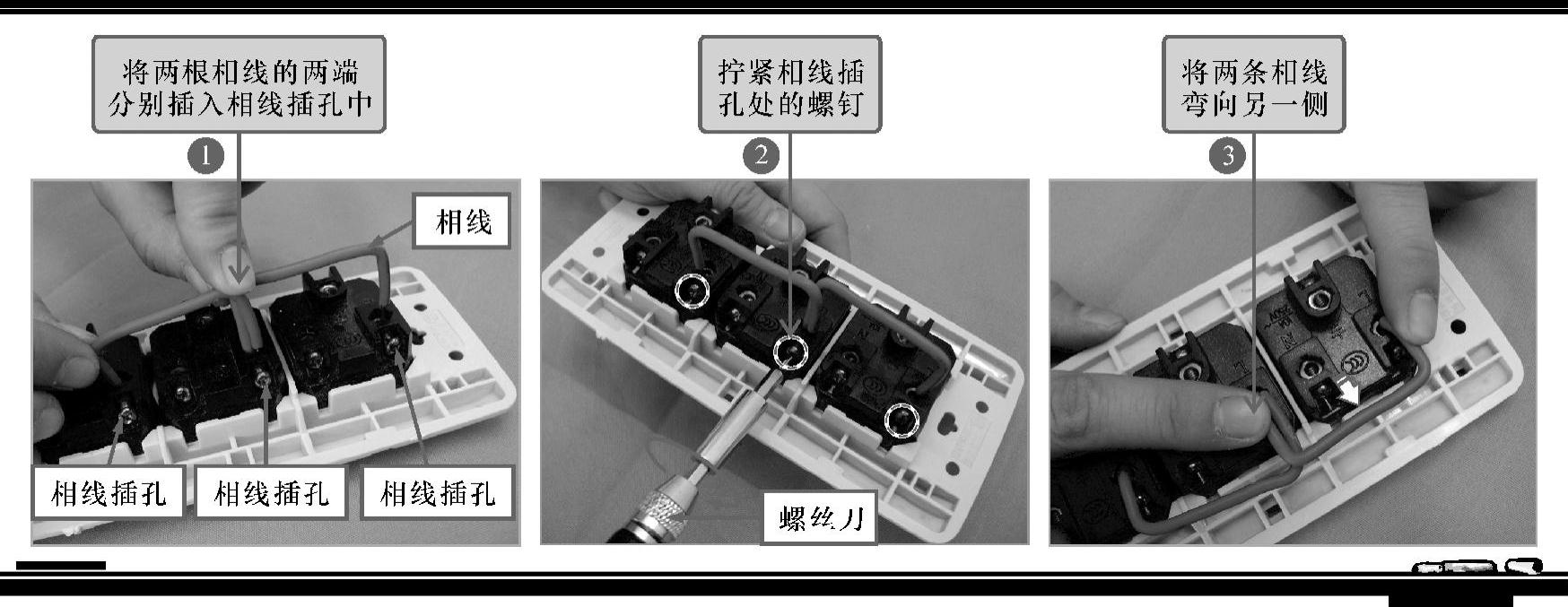

图9-23 插入相线(红色)并固定

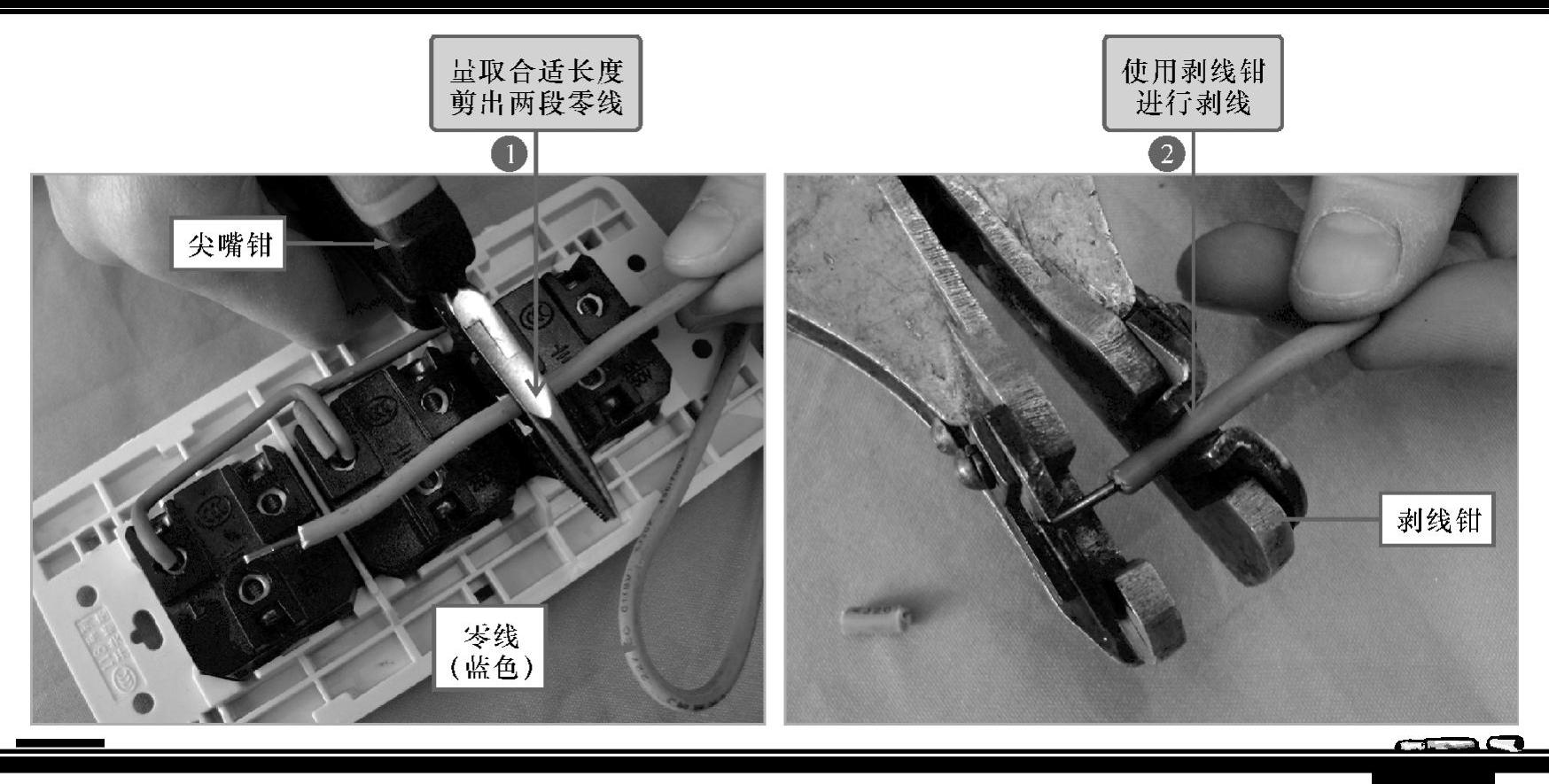

图9-24 加工零线(蓝色)

(2)插入零线(蓝色)

将两根零线(蓝色)均插入中间的零线插孔内,使用螺丝刀进行固定,固定后将两根零线向两侧的零线插孔处分开,如图9-25所示。(www.daowen.com)

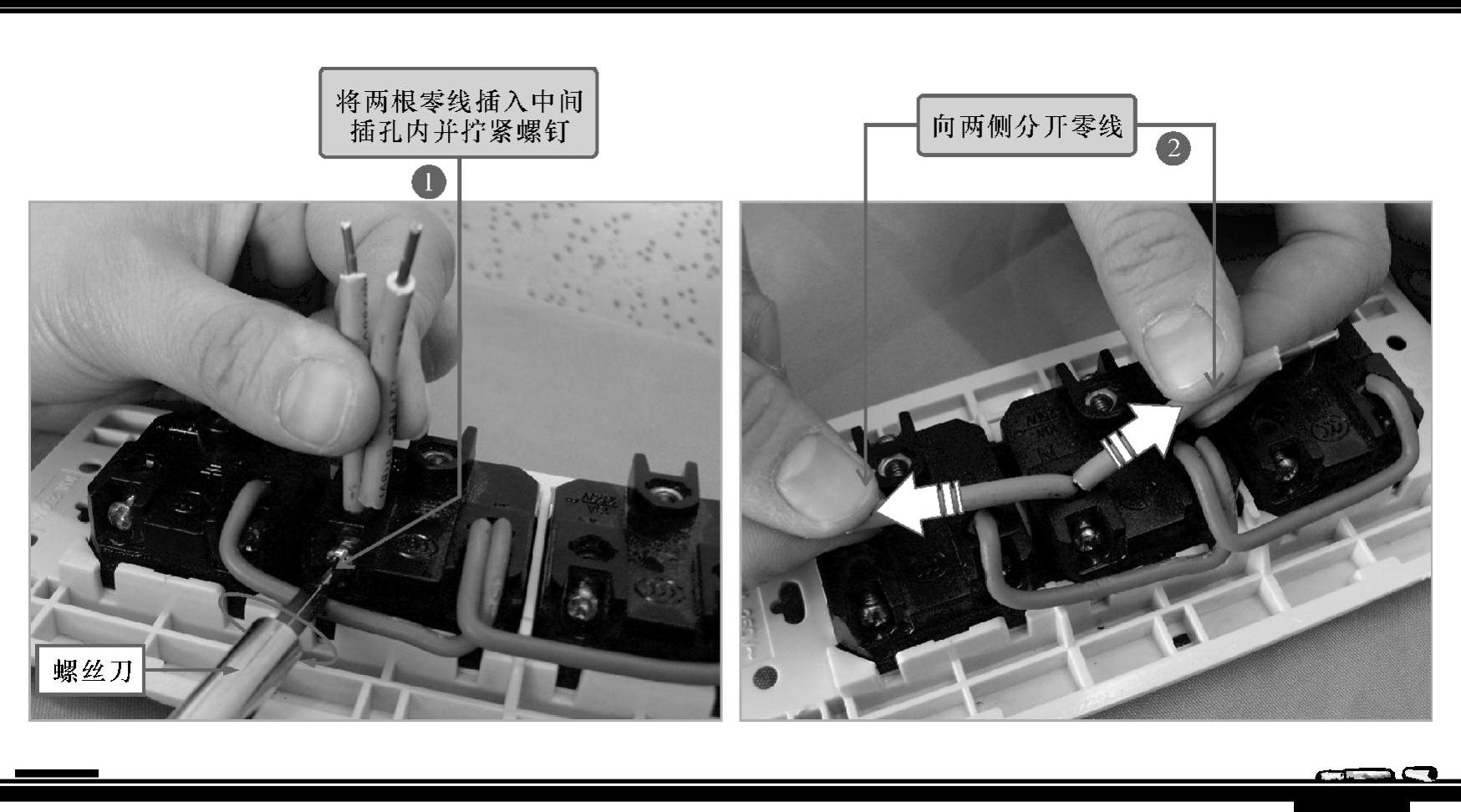

图9-25 插入零线(蓝色)

(3)固定零线(蓝色)

将两根零线的接线端使用尖嘴钳分别进行弯曲,并将其插入零线插孔中,拧紧固定螺钉进行固定,如图9-26所示。

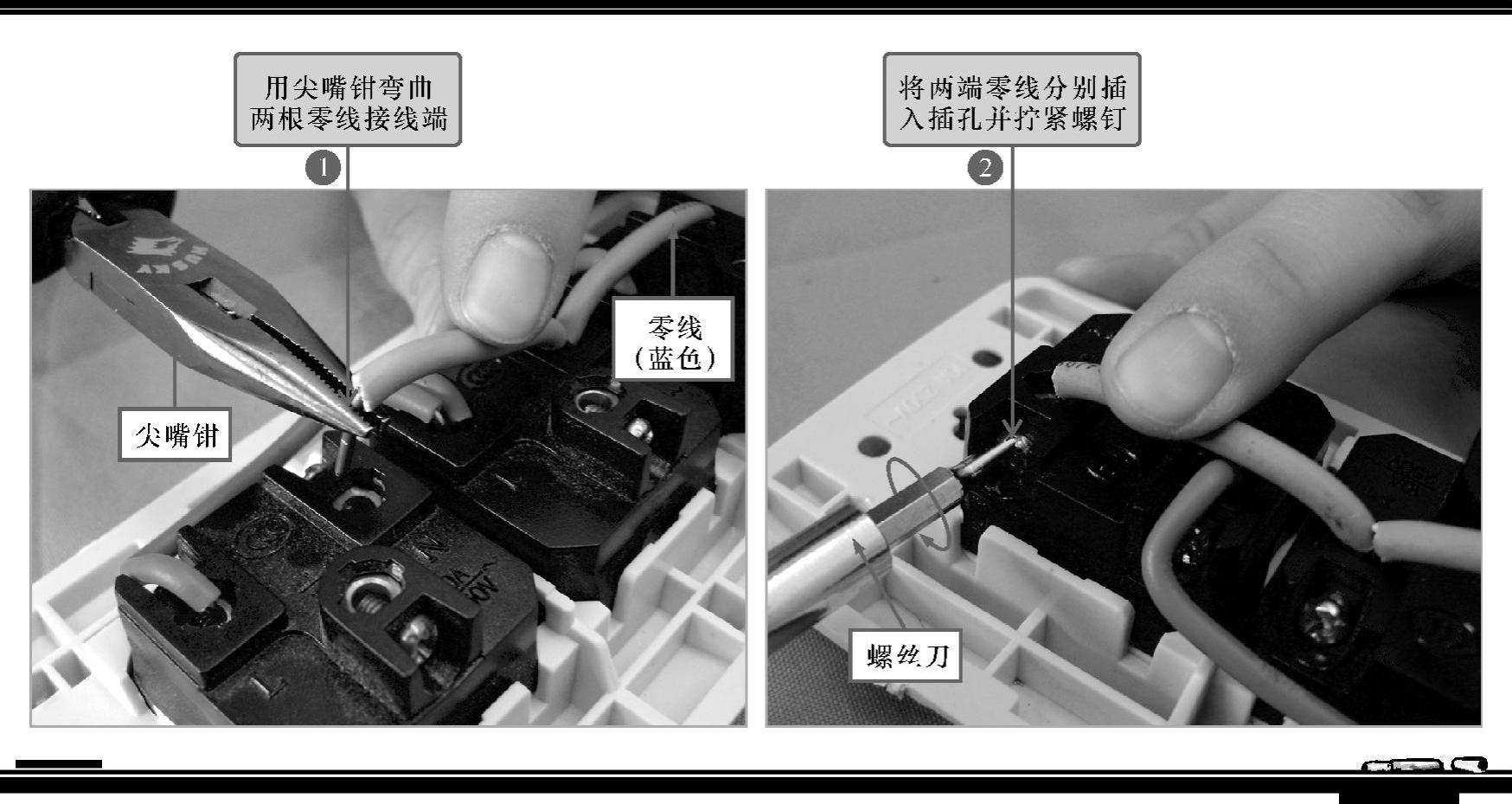

图9-26 固定零线(蓝色)

4.地线(黄色)的连接

(1)加工地线(黄色)

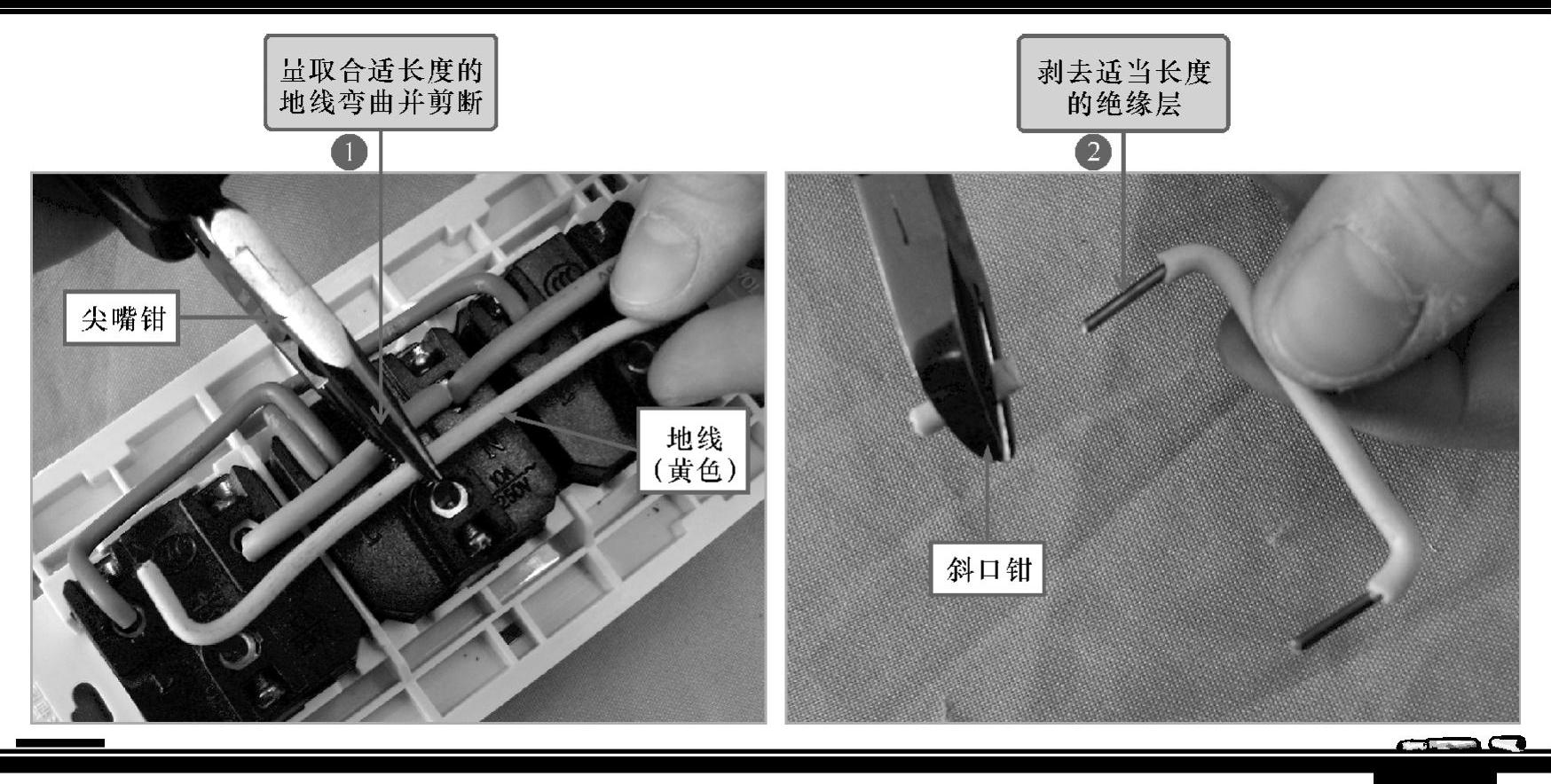

按照两地线插孔端的距离量取导线长度并弯曲,预留适当长度后将其剪断,再剥去地线两端适当长度的绝缘层,如图9-27所示,用以上方法再制作一段等长的地线。


图9-27 加工地线(黄色)

(2)插入地线(黄色)并固定

将两根地线的两端分别插入插座的地线插孔中,其中有一个插座的地线插孔插入了两根地线,拧紧固定螺钉,地线连接完成后,即完成了组合插座各插孔之间的连接,如图9-28所示。

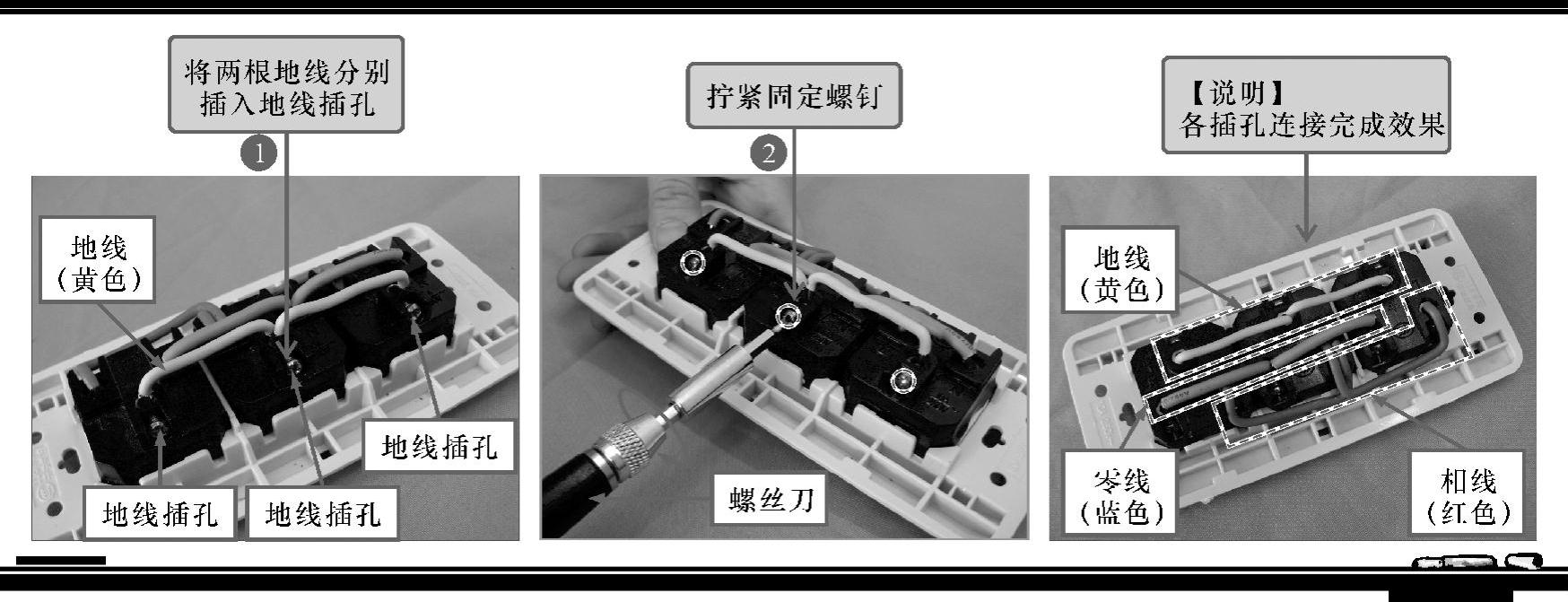

图9-28 插入地线(黄色)并固定

5.连接组合插座与墙面预留的导线

(1)连接墙面预留导线

检查预留的导线的长度并进行剥线,然后进行安装。拧松插座其中一侧一组插孔的三个螺钉(零线、相线、地线插孔),将地线、零线、相线分别插入相应的插孔并进行固定,如图9-29所示。

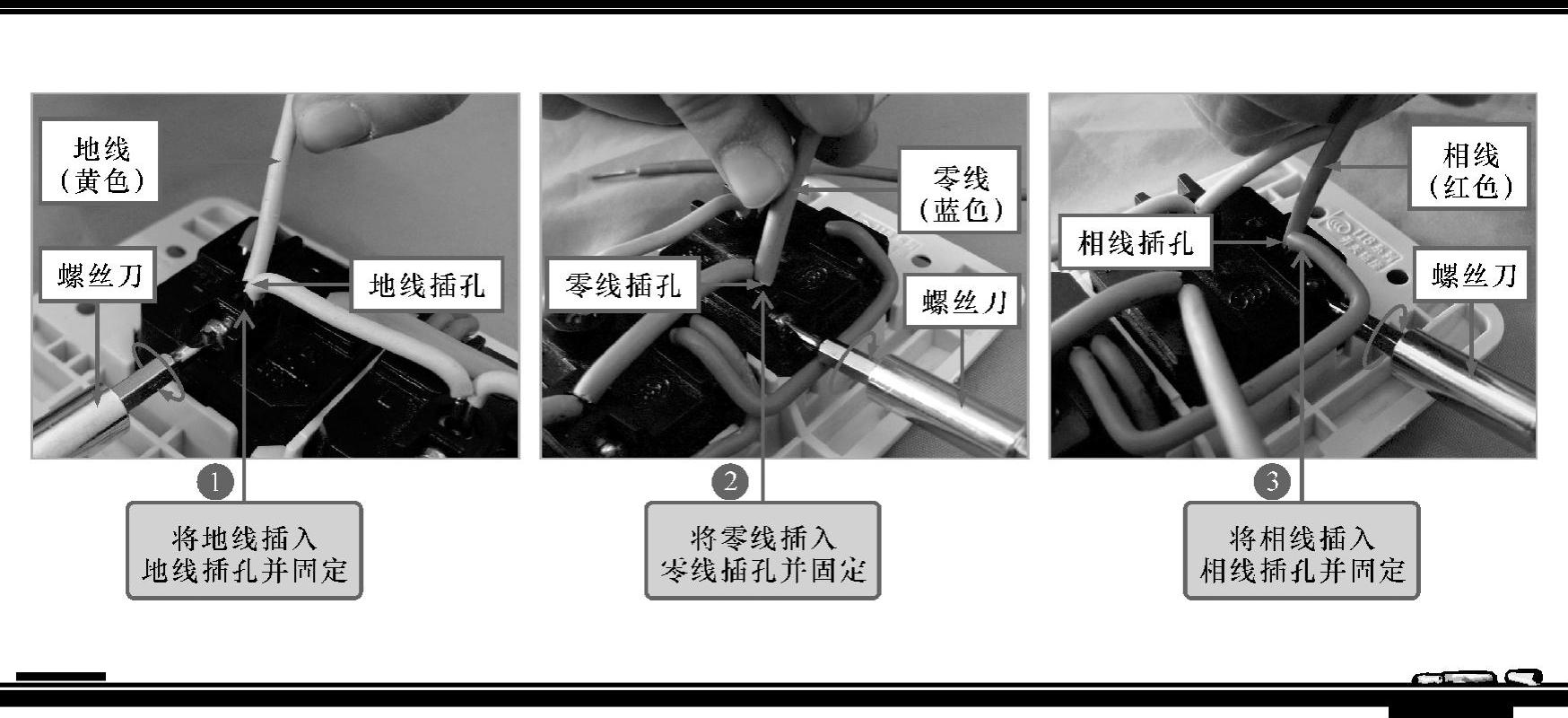

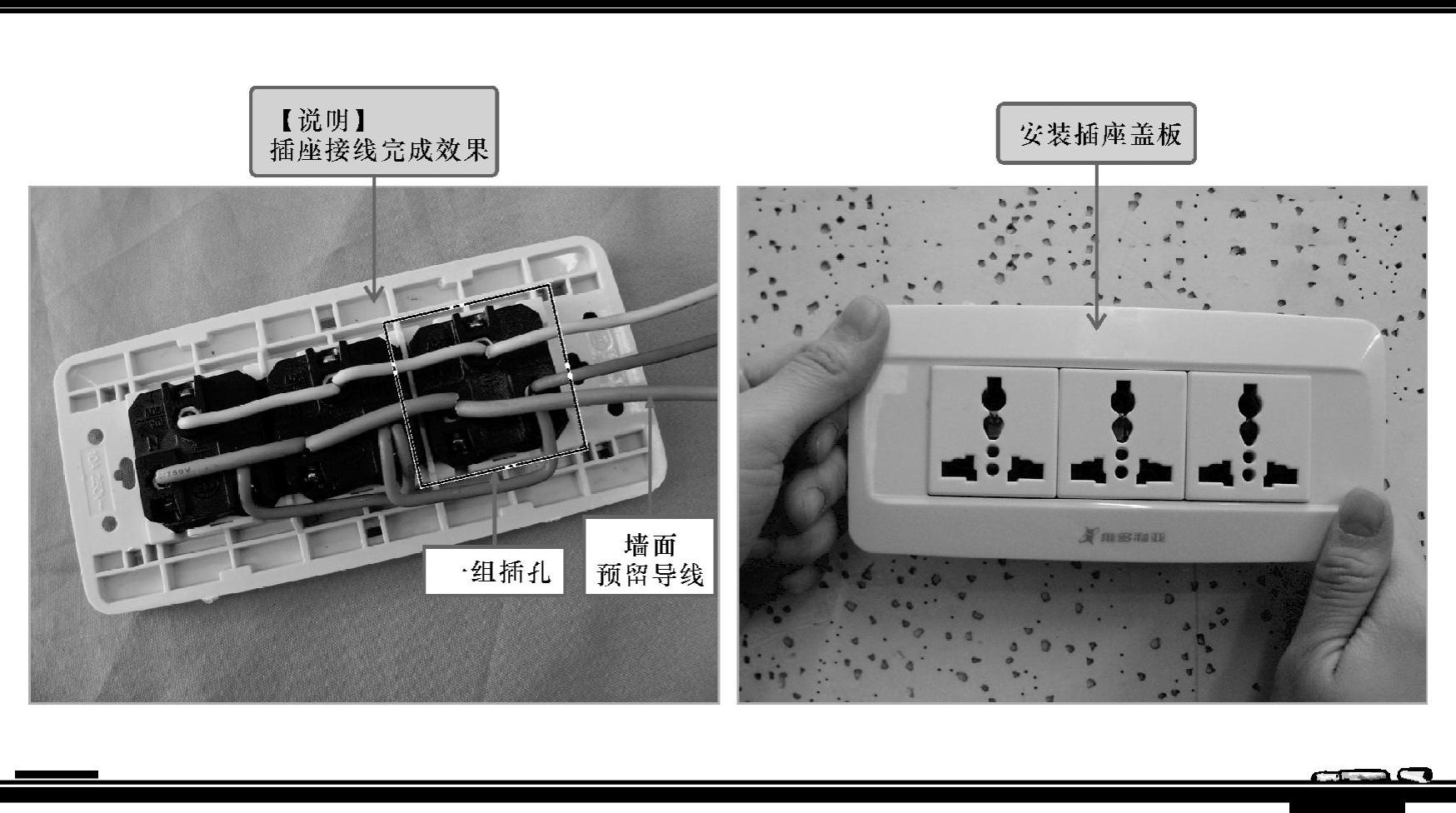

图9-29 连接墙面预留导线

(2)安装插座盖板

插座与墙面预留导线连接完成后,将插座固定到墙面上,并将盖板盖上,即完成了组合插座的安装,如图9-30所示。


图9-30 安装插座盖板

至此,组合插座的连接操作就完成了。
