灯泡照明系统是指在自然光线不足的情况下用来创造明亮环境的照明灯泡控制线路。随着技术的发展，照明灯具的创新，在室内照明中，已经极少用到灯泡照明系统了。现在灯泡照明系统主要应用于室外楼宇的楼道或走廊照明系统、路灯照明系统等。图10-1所示为典型楼宇的楼道照明系统的基本结构组成

图10-1 典型楼宇的楼道照明系统的基本结构组成

【注意】

灯泡照明系统各组成部件与照明灯泡之间存在着密切联系，根据不同的需要，其结构以及所选用的照明灯具和控制部件也会发生变化，也正是通过对这些部件巧妙的连接和组合设计，使得照明线路可以实现各种各样的功能。

图10-2为典型的小区路灯照明系统和接线示意图。从图中可以看出，小区路灯照明系统可分为照明设备和控制部分。通常控制部分制作成一块电路板，安装在控制开关中，其结构原理比较复杂；照明设备的供电受控制部分管理，这样只需改变控制方式，就可改变照明设备的点亮方式。

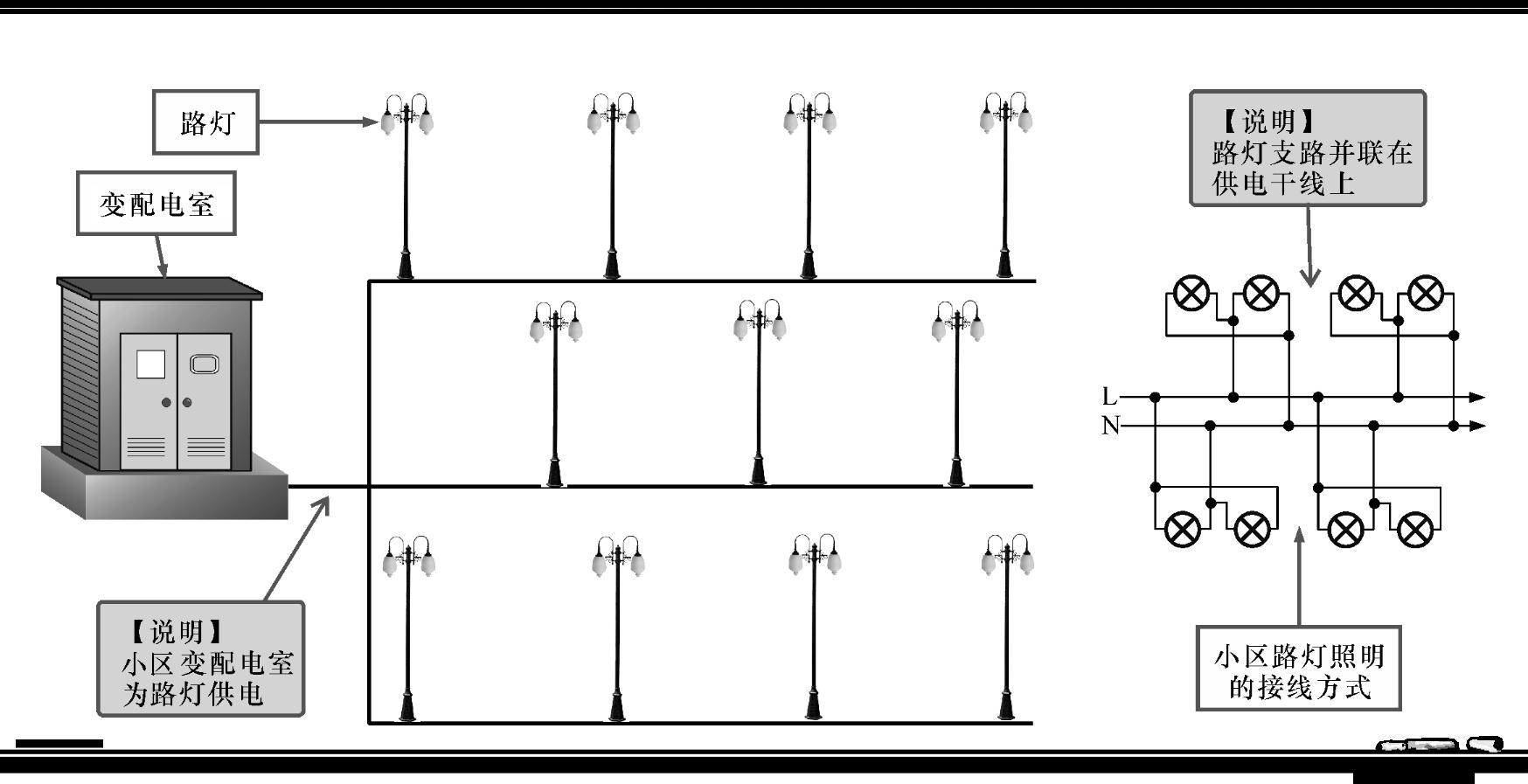

图10-2 典型的小区路灯照明系统和接线示意图

下面，分别介绍楼宇的楼道照明系统和小区路灯照明系统这两种常见且典型的灯泡照明系统。

1.楼宇的楼道照明系统

楼宇的楼道照明系统主要为建筑物内的楼道、走廊等提供照明，方便人员通行。灯泡大都安装在楼道或走廊的中间（空间较大可平均设置多盏照明灯），需要手动控制的开关（触摸开关）通常设置在楼梯口，自动开关（如声控开关）通常设置在照明灯附近。灯泡照明的规划电路，如图10-3所示。从图中可以看出，每一层楼的照明设备都与供电干线并联，每层楼的照明支路都是由开关和照明灯构成。

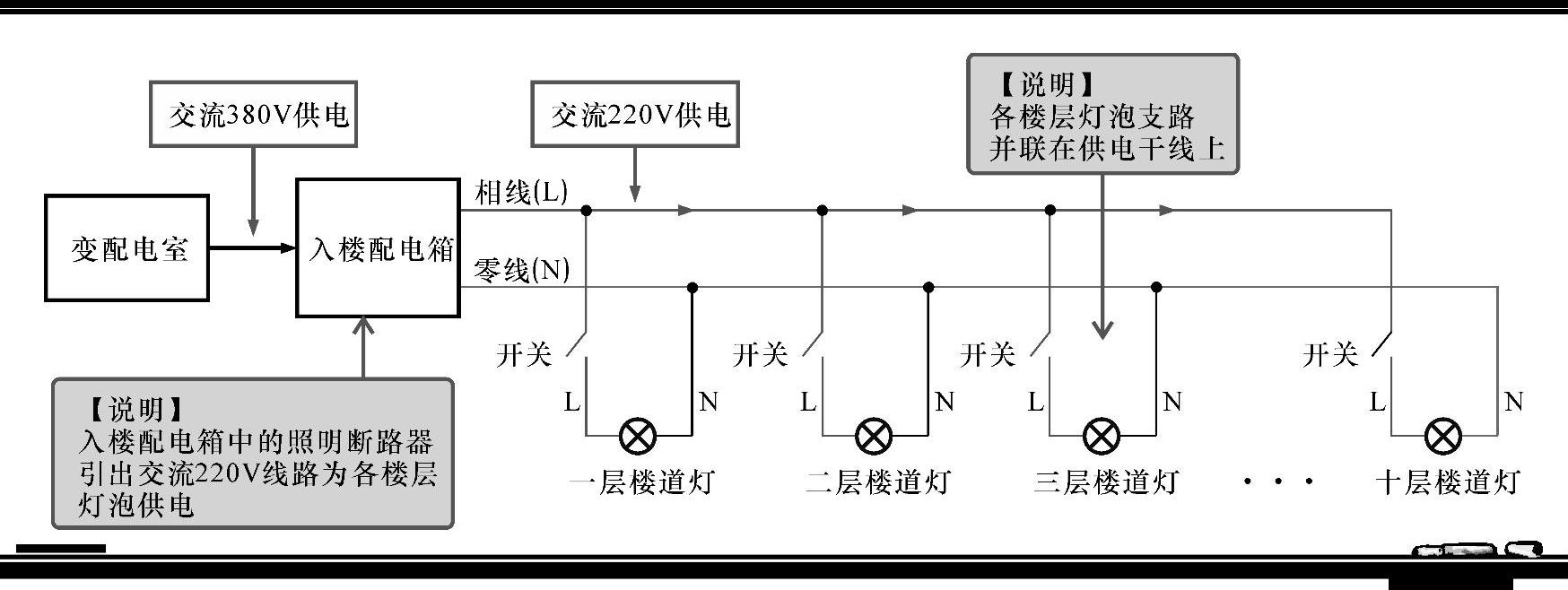

图10-3 灯泡照明系统的规划电路

（1）楼宇的楼道照明系统相关设备及线缆的选配

楼宇的楼道照明系统主要包括传输电力的线缆、照明灯具和用来控制灯具的控制开关。

①灯泡。目前，市场上的灯泡品种很多，例如，白炽灯、荧光灯、碘钨灯等。这里我们选择普通的白炽灯，即40 W螺口灯泡作为楼道照明灯具，如图10-4所示。

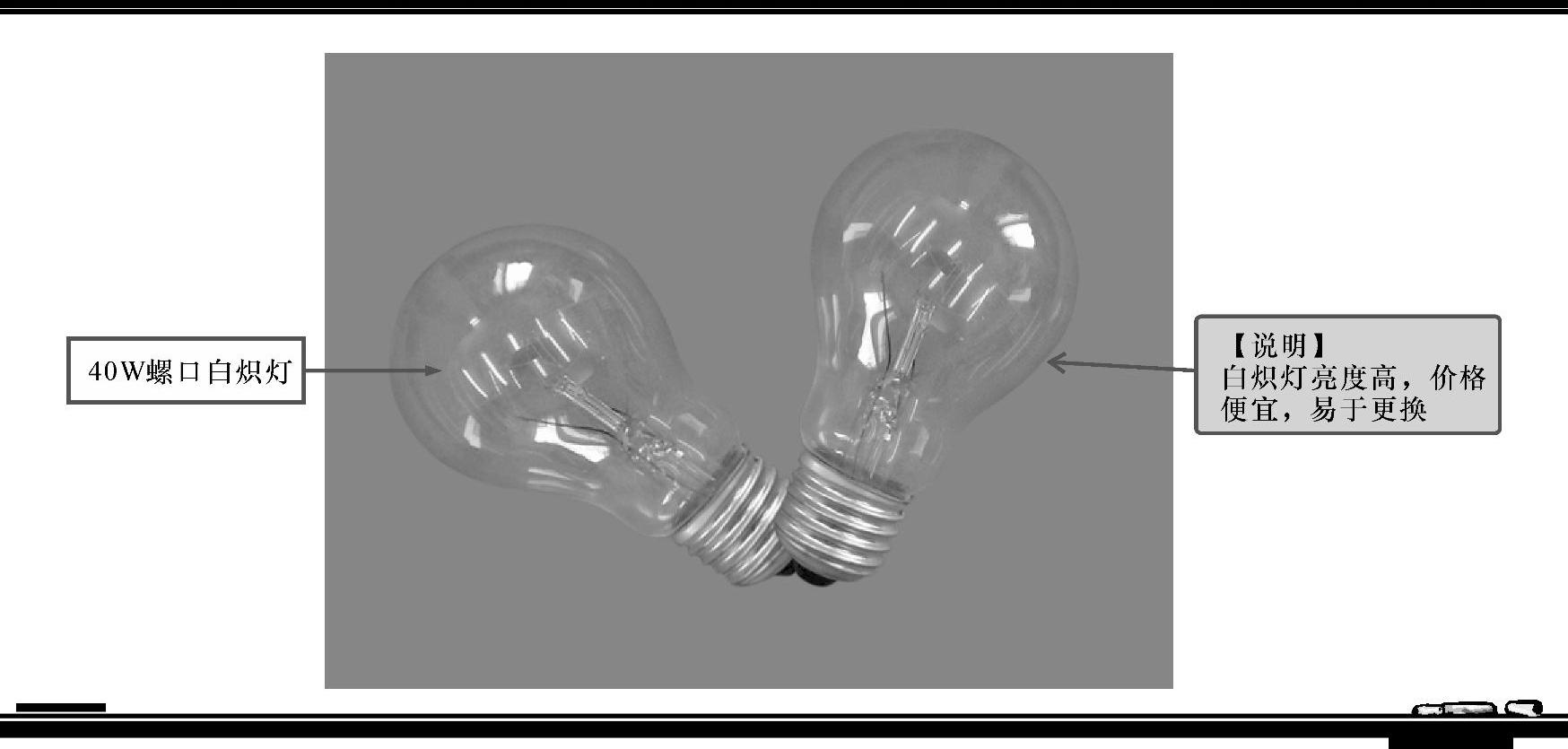

图10-4 照明灯

②控制开关。控制开关用于控制电路的接通或断开，在这里用来控制楼道照明灯的点亮或熄灭。目前，楼道开关一般会选用声控开关（或声光控开关）、人体感应开关和触摸开关等。这里我们选择触摸开关作为控制设备，如图10-5所示。

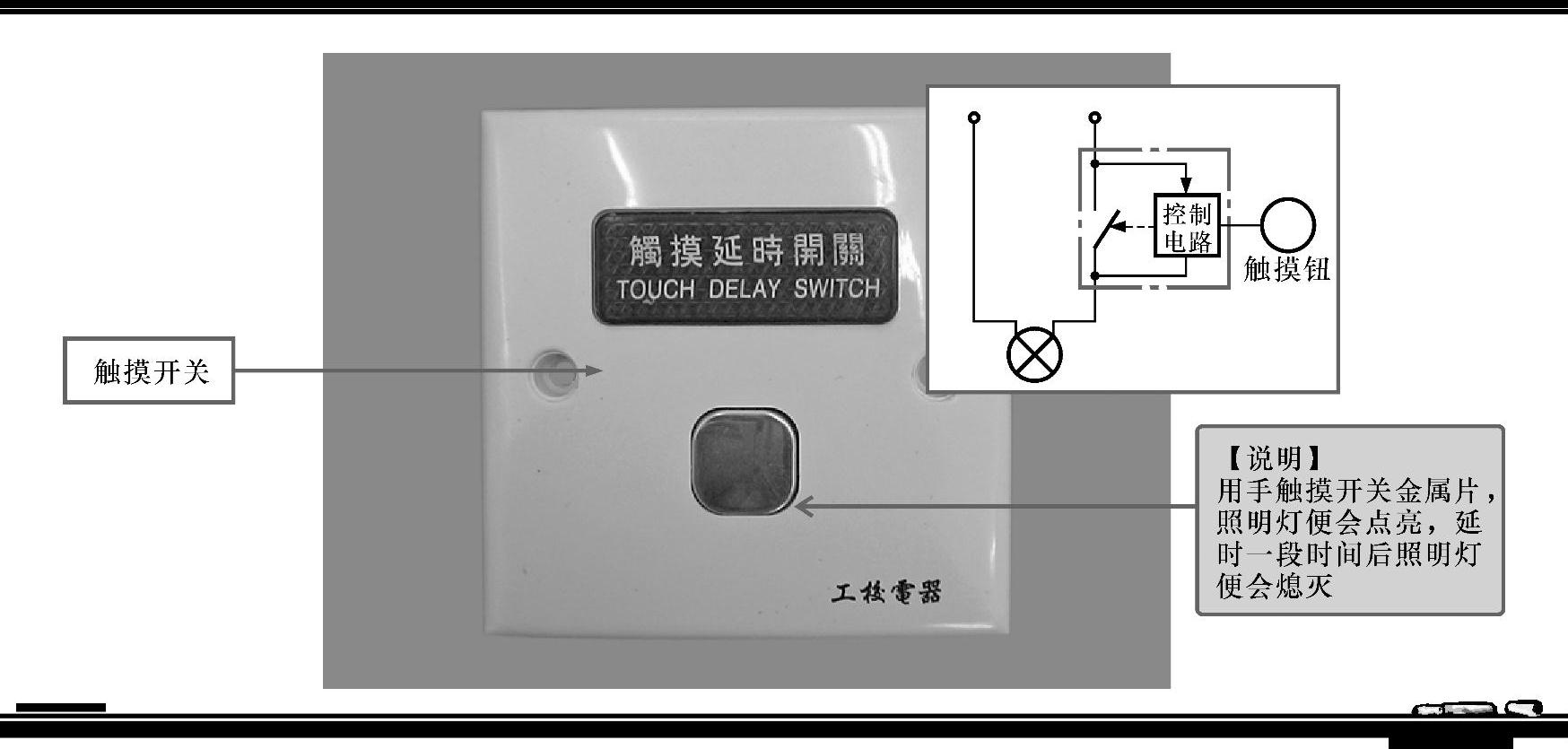

图10-5 触摸开关

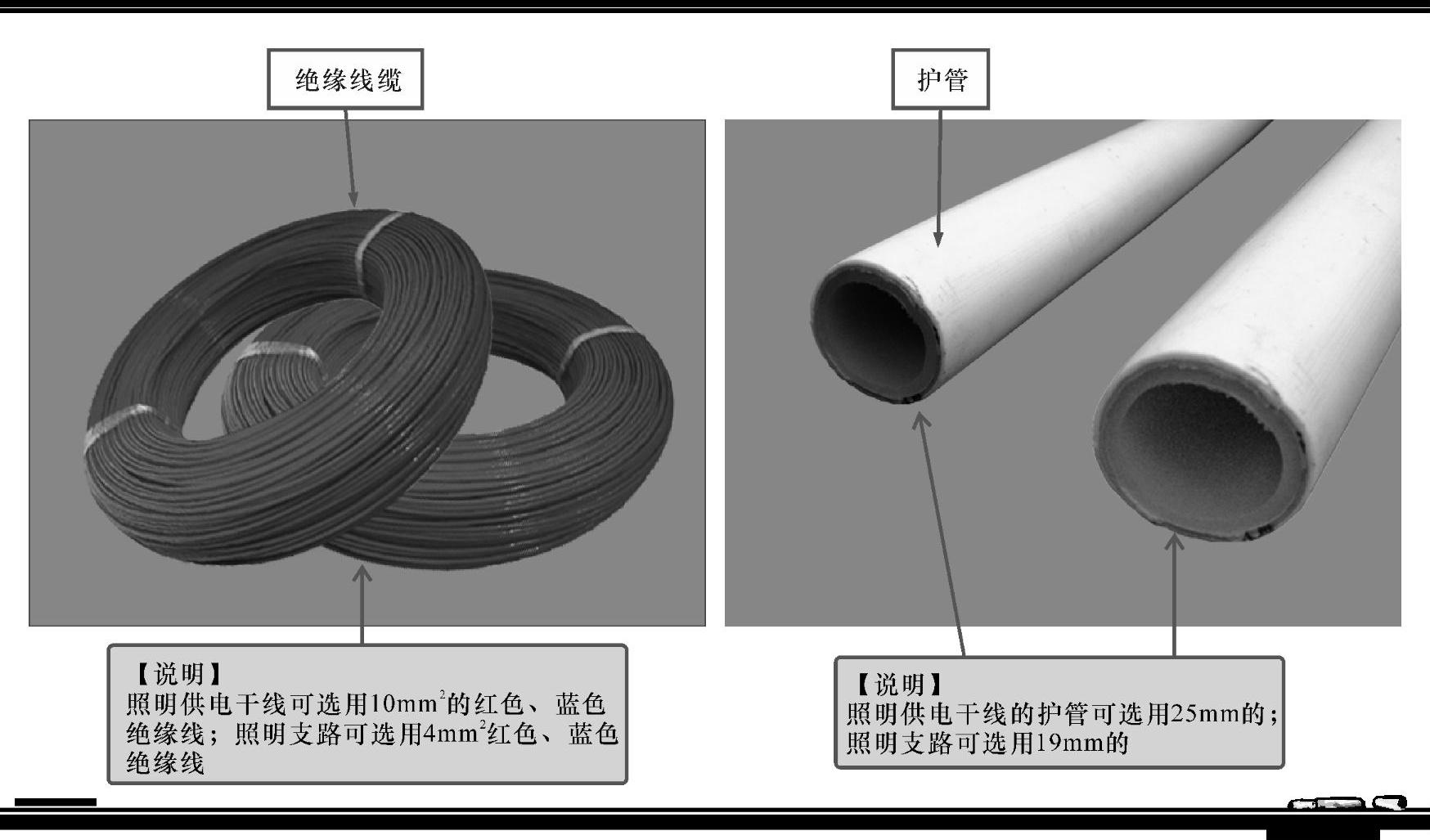

③配线和护管。对于从楼配电箱引出的线缆（干路线缆），应选择载流量大于等于实际电流量的绝缘线，这里我们选择10mm²的绝缘线，护管选择直径为25mm的即可。照明线路（支路线缆）中所选择的线缆载流量也要大于等于该支路实际电流量的绝缘线，这里我们选择4mm²的绝缘线，护管选择直径为19mm的即可。整个线路安装过程中的相线、零线颜色要统一区分。图10-6所示为所选用的配线和护管。

图10-6 所选用的配线和护管

（2）楼宇的楼道照明系统规划设计

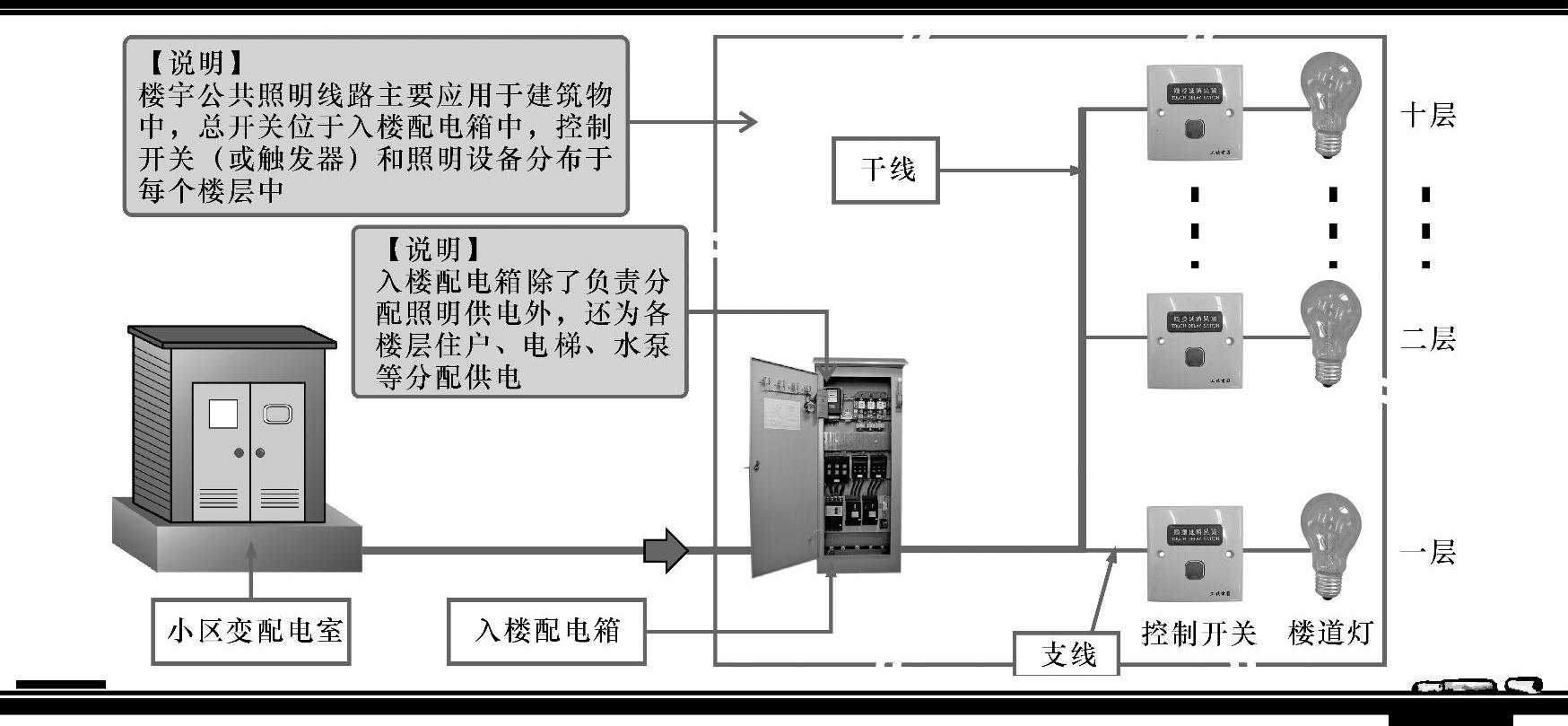

图10-7为典型建筑物公共照明系统分配示意图。1号楼共有10层，变配电室为1号楼输送380V交流电压（三相四线制），电压通过入楼配电箱后，转换成220V供电线路，为对应的楼层内的房间和公用设备供电。通常，入楼配电箱安装在一楼，每一层都安装控制开关（触摸或声控）和灯泡。

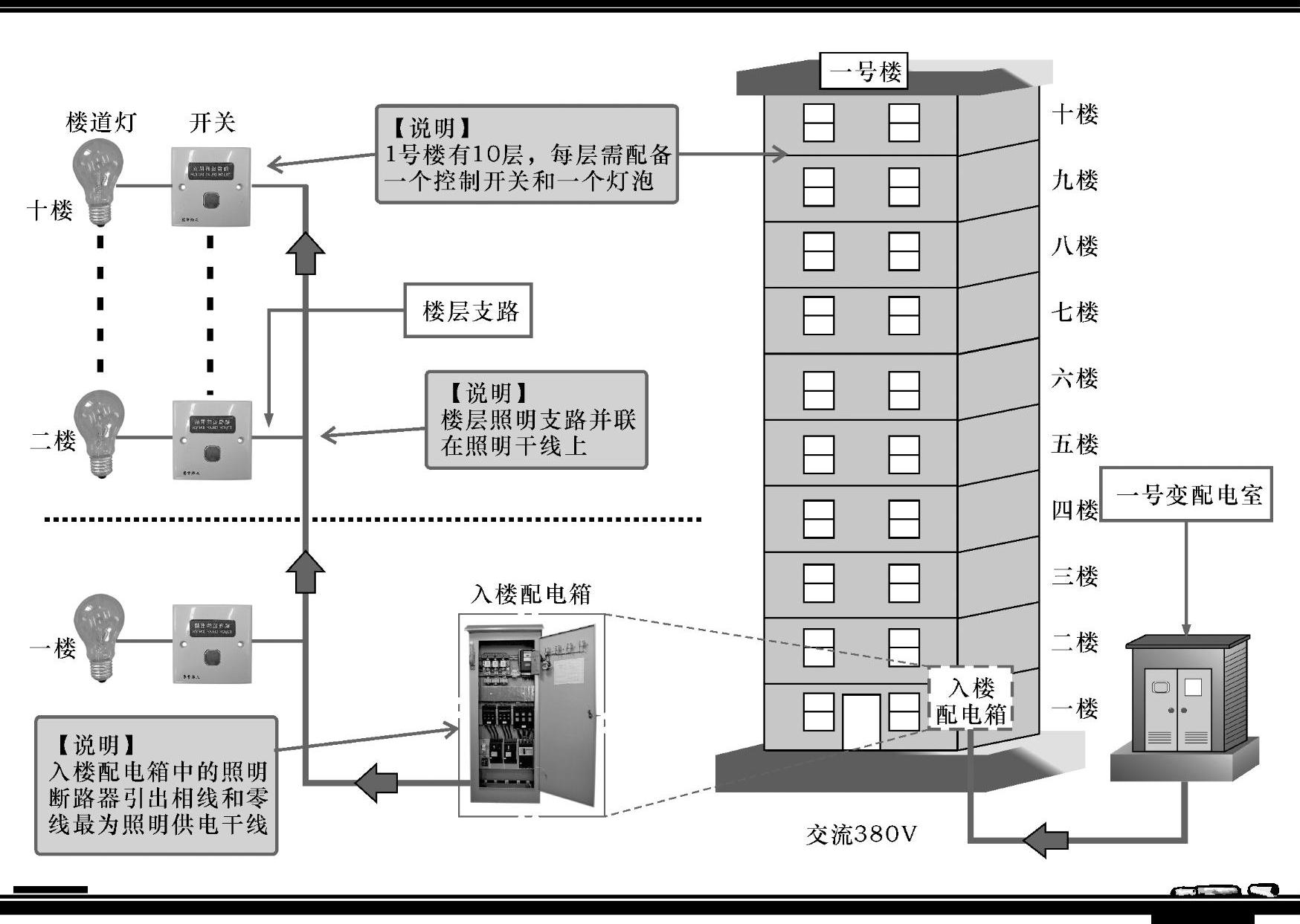

图10-7 典型建筑物公共照明系统分配示意图

图10-8所示为楼层照明设备安装的施工方案。以建筑物四楼为例，使用开凿工具在楼层指定的墙体位置开槽，以方便总供电线路和照明支路的线路敷设。同时确定接线盒和开关的安装位置，通常开关安装在楼梯口处（上楼处），距地面1.5m左右，接线盒位于开关附近即可，照明灯安装在楼层顶部正中间处。(www.daowen.com)

2.小区路灯照明系统

（1）小区路灯照明系统相关设备及线缆的选配

小区照明系统在选材上要完全根据小区的建筑风格和环境而定，而且必须符合灯光照明设计的要求，可以根据不同的空间、不同的场合、不同的对象选择不同的照明方式和灯具，以下是为“涛涛小区”安装小区照明系统进行的选材。

①高压钠灯。路灯的灯泡一般采用高强度气体放电灯，布置路灯时，要充分考虑灯具的光强分布特性，以使路面有较高的亮度和均匀度，并应尽量限制眩光的产生。图10-9所示为高压钠灯。

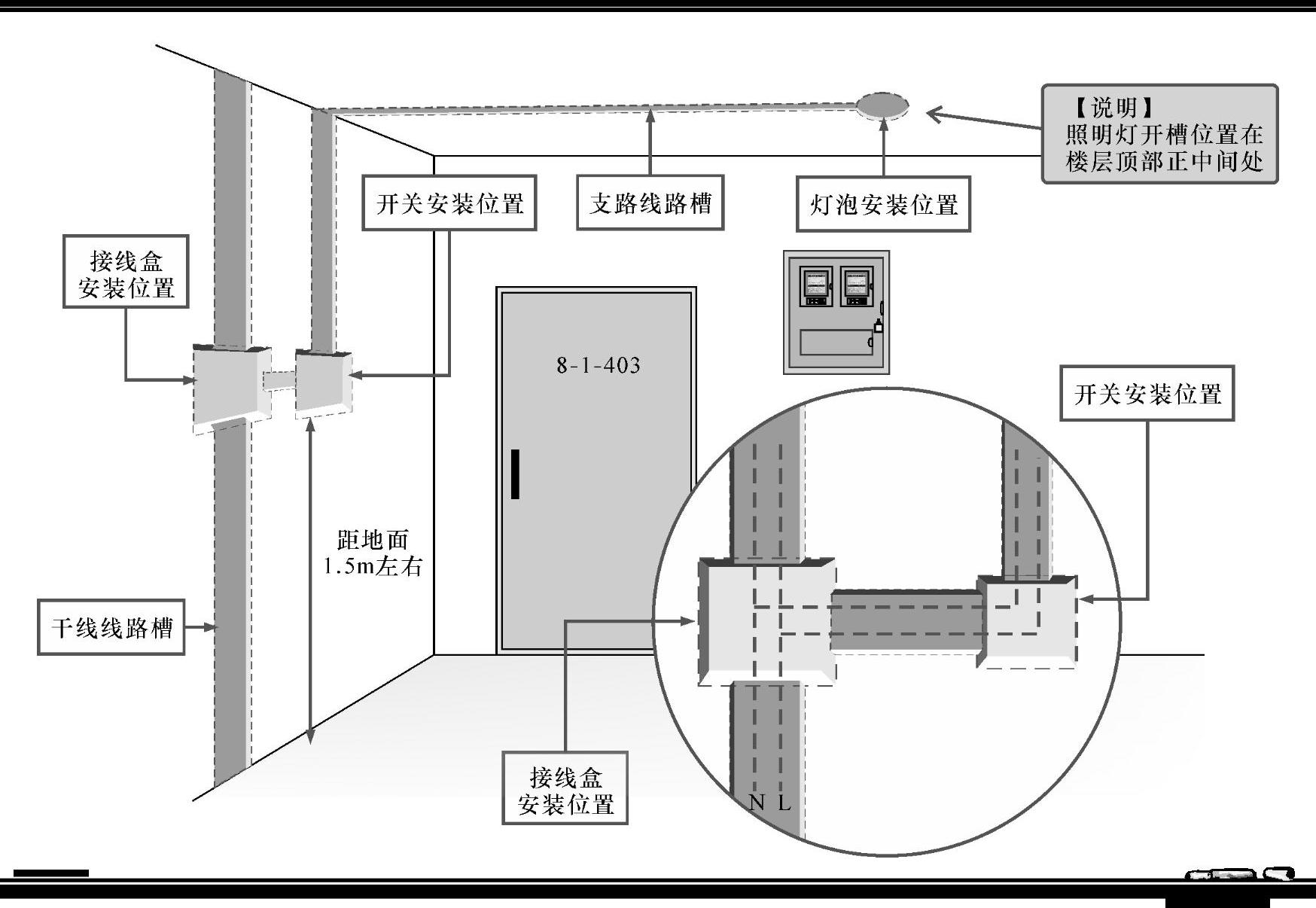

图10-8 楼层照明设备安装的施工方案

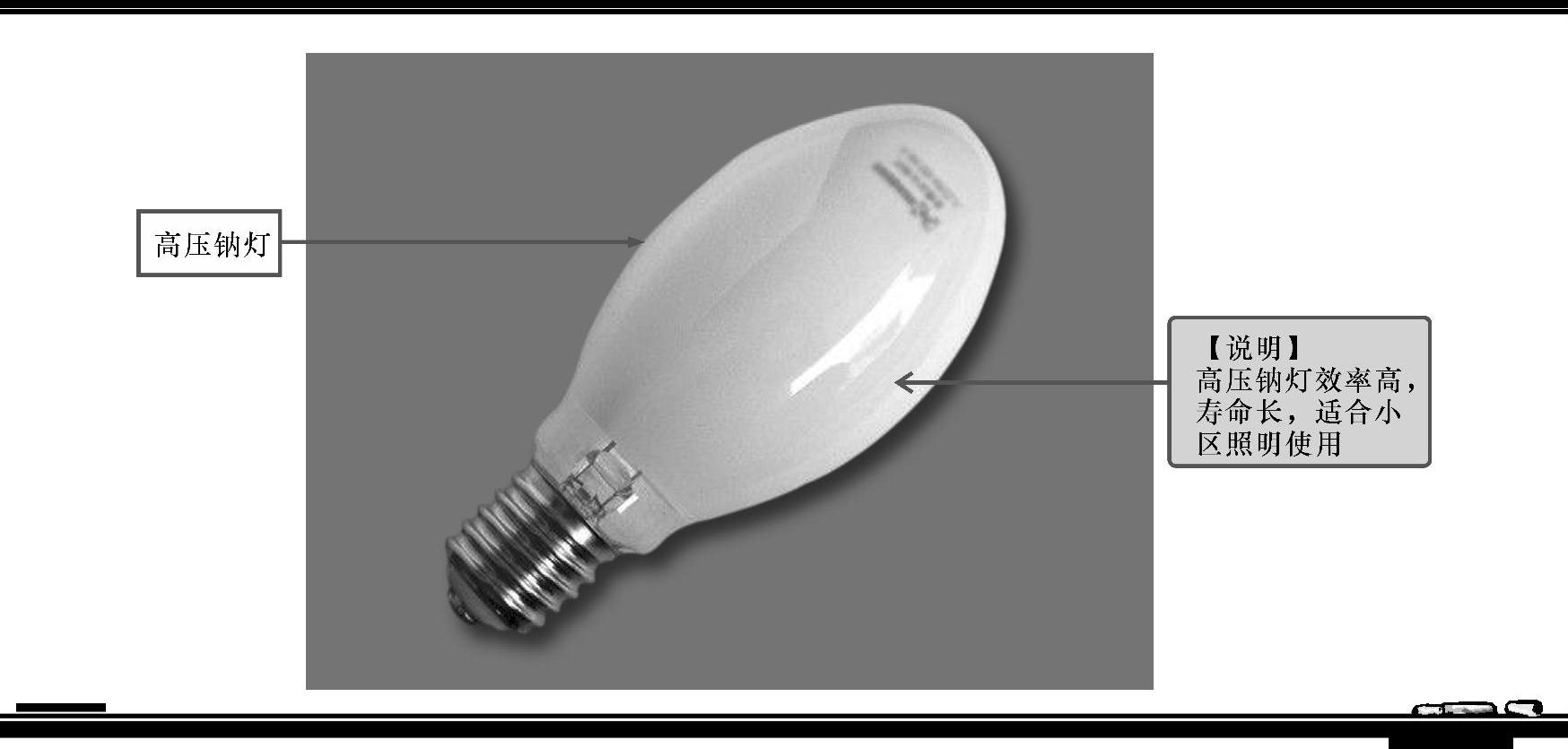

图10-9 高压钠灯

提问

属于高强度气体放电灯的照明灯具有很多，我们应该如何进行选择呢？

回答

一般市区内的小区多采用高压钠灯，繁华地带的小区边界多采用金属卤化物灯，接近市区的小区多采用高压汞灯，郊区内的小区多采用低压钠灯。

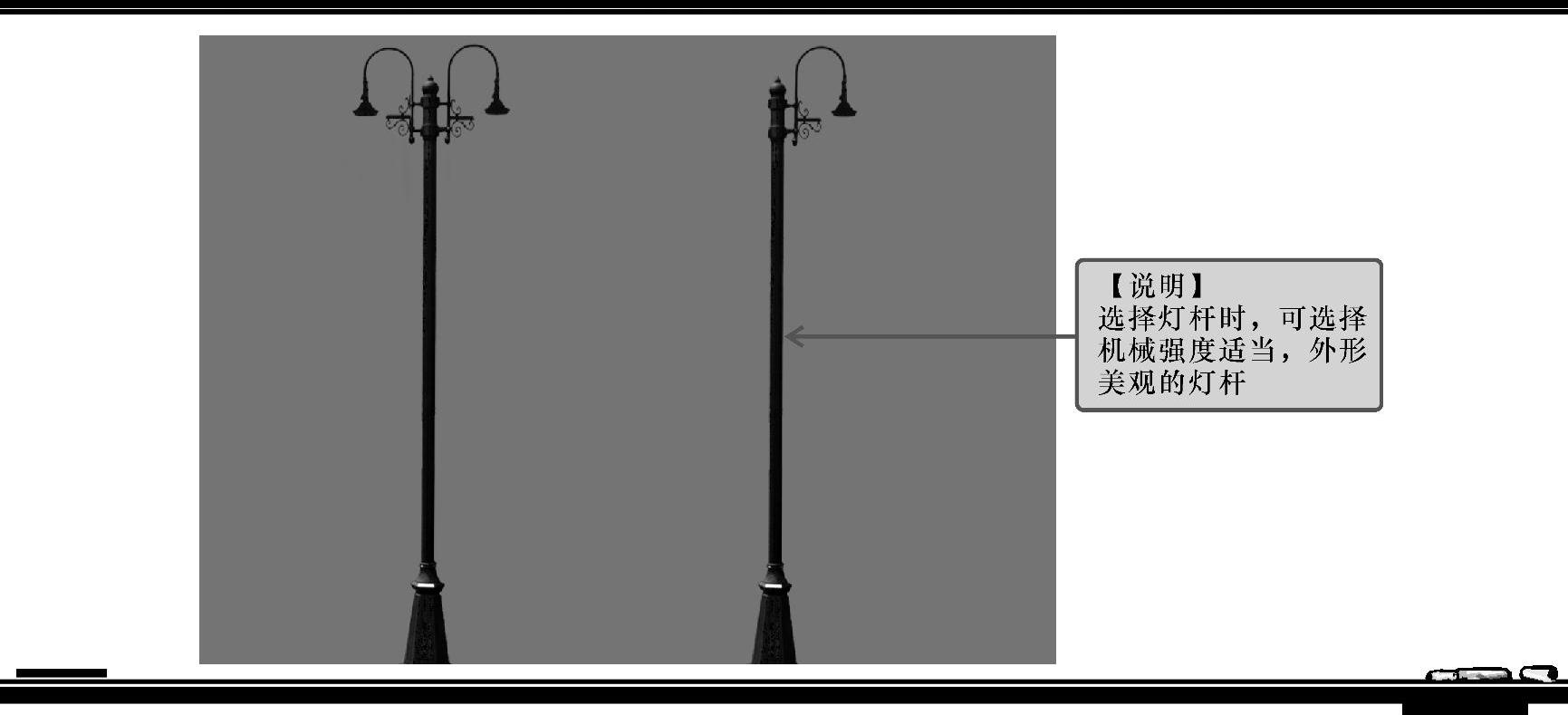

②灯杆。灯杆的品种及样式多种多样，小区灯杆在选择时对强度要求较低，可选择比较美观一些的，在此为涛涛小区选择了两种规格的灯杆，分别为在进入小区及小区主干道上的双叉灯杆和进入小区居民楼前的单叉灯杆。如图10-10所示，灯杆高度均为5m，灯杆的安装距离在25 m左右，由于小区道路较为复杂（路口多、分叉多），所以要求照明有较好的视觉指导作用所以在小区主次干道采用的均为对称排列。

图10-10 灯杆

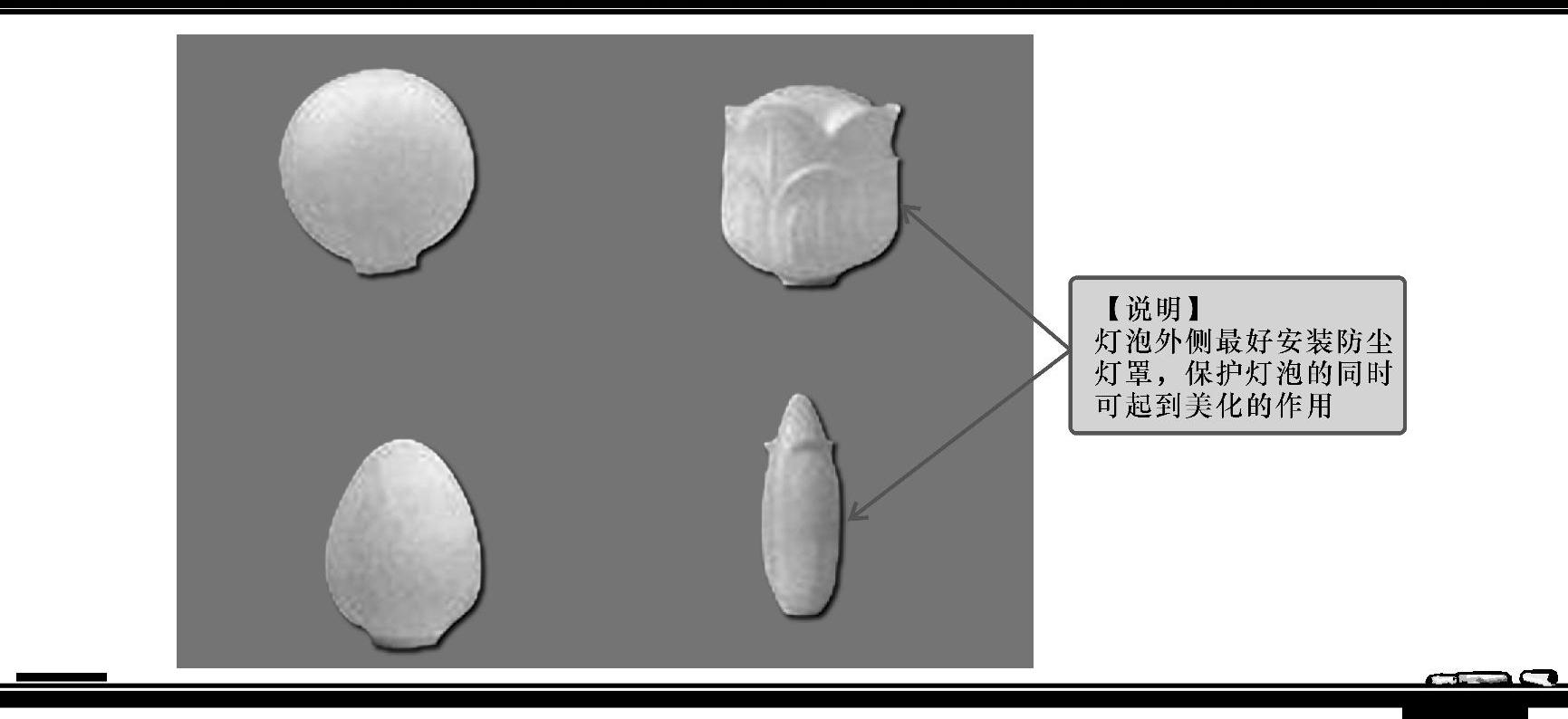

③灯罩。在安装路灯时，一定要有防尘灯罩，灯罩在小区照明系统中不仅有保护灯具的作用，而且很大程度上美化了小区的环境，常见小区灯罩外形多种多样，如图10-11所示为几种常见的路灯灯罩。

图10-11 灯罩

④电缆。小区照明选择电缆必须考虑到负荷和强度两个方面。在选择小区路灯连接配电箱的电缆时，应按照小区照明用电电流量和电缆安全载流量的标准进行选择。根据“涛涛小区”的用电量考虑，可以选择横截面积为5～10mm²的绝缘线（硬铜线），由于在小区中一排使用了5个215W的高压钠灯，它的功率为1075W，而它的额定电压是220V，所以它的电流约为4.9A，因此为“涛涛小区”选择了横截面积为5mm²的电缆，如图10-12所示。

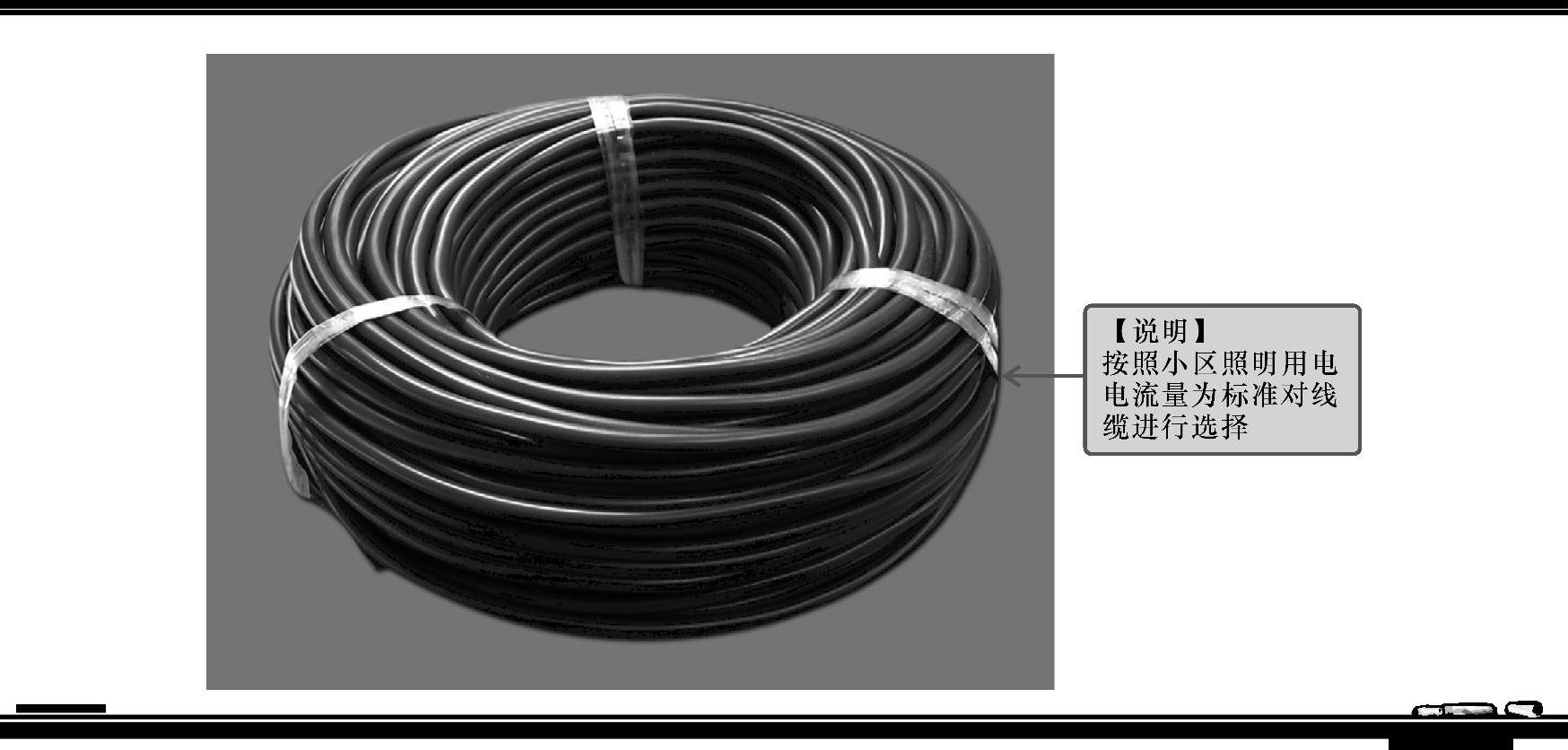

图10-12 电缆

（2）小区路灯照明系统规划设计

图10-13所示为小区室外照明系统的结构图。路灯的控制器安装在小区变配电室中，由控制器引出路灯的供电干线（单根相线和零线），路灯所在支路并联在干线上，这样并联在干线上的路灯就受控制器的统一控制。

图10-13 小区室外照明系统的结构图

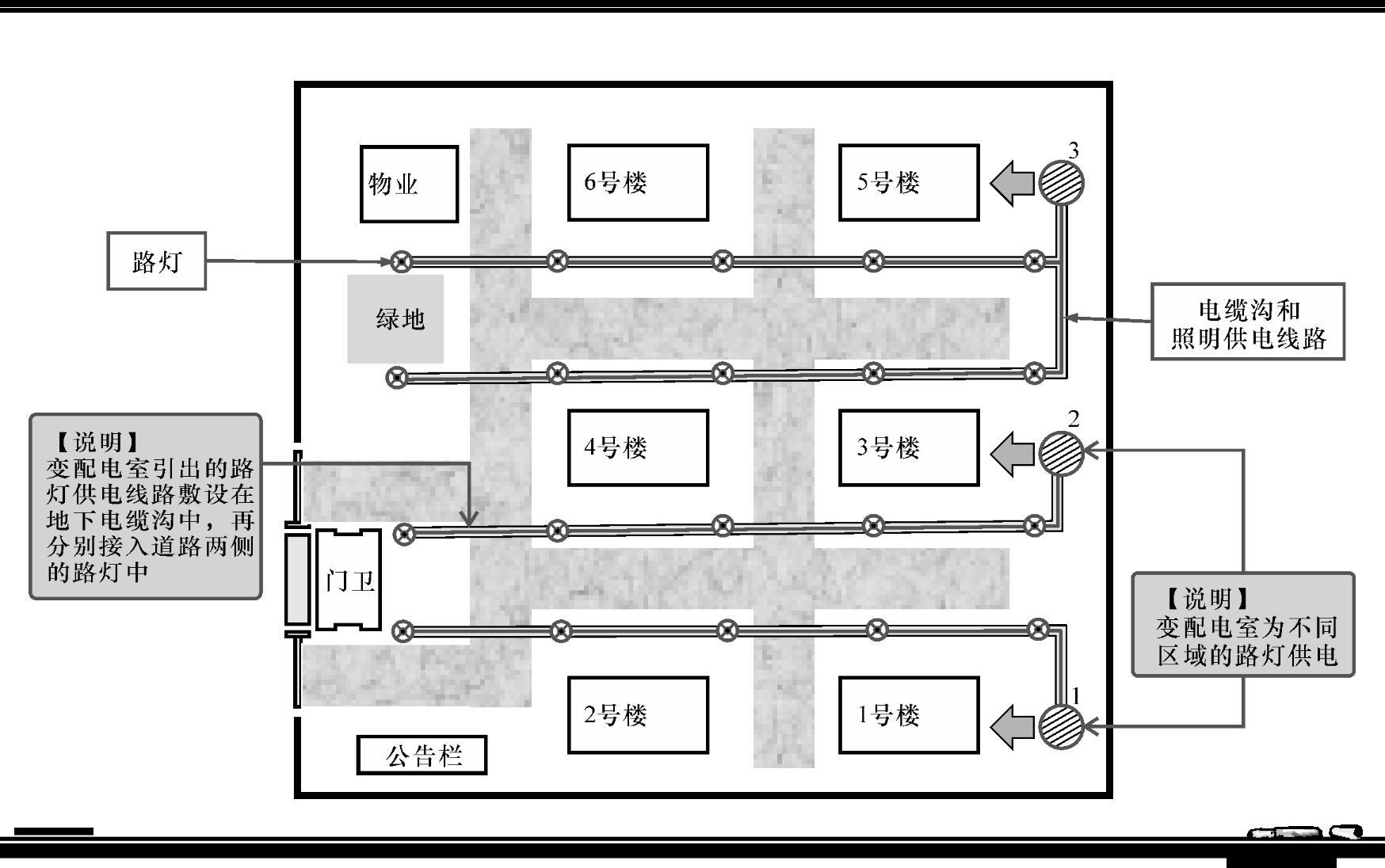

图10-14为小区路灯照明线路敷设示意图。小区内有三处变配电所，分别为不同区域的路灯进行供电，供电干线敷设在电缆沟中，电缆沟沿直线敷设，分别经过路灯所在的位置。

图10-14 小区路灯照明线路敷设示意图
