如何创建模具型芯、型腔和滑块

Stage1.复制几何体

Step1.显示几何体。在特征树中选取并右击，在系统弹出的快捷菜单中选择命令。

Step2.切换工作台。选择下拉菜单命令，系统切换至“零件设计”工作台。

Step3.创建移除1。

（1）定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择选项。

（2）选择命令。在特征树中右击，在系统弹出的快捷菜单中选择命令，系统弹出“移除”对话框。

（3）单击按钮，完成移除1的创建。

Step4.更改几何体名称。在特征树中右击，在系统弹出的快捷菜单中选择命令；系统弹出“属性”对话框，单击该对话框中的选项卡，然后在文本框中输入文件名“cavity_part”；单击按钮。

Step5.复制几何特征。在特征树中右击，在系统弹出的快捷菜单中选择命令；在特征树中右击，在系统弹出的快捷菜单中选择命令。

Step6.更改几何体的名称。在特征树中右击（复制的几何体），在系统弹出的快捷菜单中选择命令；系统弹出“属性”对话框，单击该对话框中的选项卡，然后在文本框中输入文件名“core_part”；单击按钮。

Step7.复制几何特征。在特征树中右击，在系统弹出的快捷菜单中选择命令；在特征树中右击，在系统弹出的快捷菜单中选择命令。

Step8.更改几何体的名称。在特征树中右击（复制的几何体），在系统弹出的快捷菜单中选择命令；系统弹出“属性”对话框，单击该对话框中的选项卡，然后在文本框中输入文件名“slide_part”；单击按钮。

Stage2.创建型腔

Step1.创建图5.88所示的型腔。

Step2.定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择选项。

Step3.创建分割1。选择下拉菜单命令，选取节点下的为分割元素，单击按钮，完成分割1的创建，结果如图5.89所示。

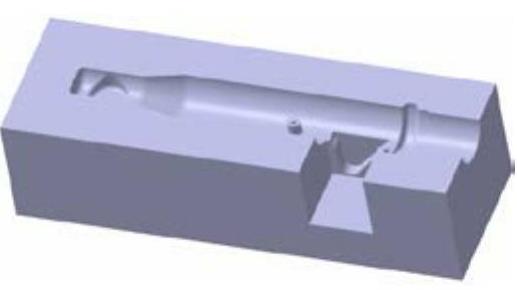

图5.88 型腔

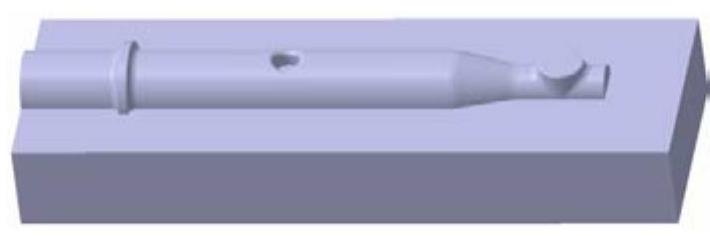

图5.89 分割1

说明：为了方便观察分割后特征，此步可以隐藏几何体和几何集，即可观察到分割1。(https://www.daowen.com)

Step4.创建分割2。选择下拉菜单命令，选取节点下的为分割元素，单击按钮，完成型腔的创建。

Stage3.创建型芯

Step1.创建图5.90所示的型芯。

Step2.定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择选项。

Step3.创建分割1。选择下拉菜单命令，选取节点下的为分割元素，然后单击箭头方向，单击按钮，完成型芯的创建。

说明：为了方便观察分割后特征，此步可以隐藏几何体和几何集，即可观察到型芯。

Stage4.创建滑块

Step1.创建图5.91所示的滑块。

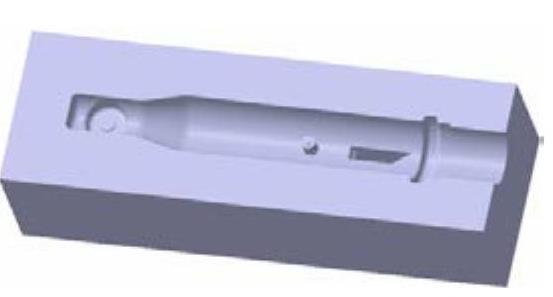

图5.90 型芯

图5.91 滑块

Step2.定义工作对象。在特征树中右击，在系统弹出的快捷菜单中选择选项。

Step3.创建分割1。选择下拉菜单命令，选取节点下的为分割元素，然后单击箭头方向，单击按钮，完成滑块的创建。

说明：为了方便观察分割后特征，此步可以隐藏和几何体和几何集，即可观察到滑块。

Step4.显示front_cover_parting。

（1）在特征树节点下右击，在系统弹出的快捷菜单中选择命令。

（2）在特征树中右击，在系统弹出的快捷菜单中选择命令。

（3）隐藏parting_surface。在特征树中选取并右击，在系统弹出的快捷菜单中选择命令。
