1.造型工具

（1）铁铲 又称铁锨，用于拌和型砂并将其铲起送入指定地点。

（2）筛子 有长方形和圆形两种，如图2-1所示。长方形筛用于筛分原砂，使用时，由两人分别握住筛子两端的把子，抬起后让筛子前后移动将砂子筛下；圆形筛一般为手筛，造型时，用手将其端起左右摇晃，将面砂筛到模样上面。

（3）砂舂 造型时，用来舂实型砂，如图2-2所示。砂舂的头部分扁头和平头两种，扁头用来舂实模样周围及砂箱边或狭窄部分的型砂，平头用来舂实砂型表面。

（4）刮板 又称刮尺，用平直的木板或铁板制成，长度应比砂箱宽度稍大，在将砂型舂实后，用来刮去高出砂箱的型砂。

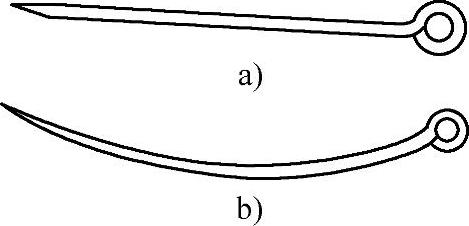

（5）通气针 又称气眼针，有直的和弯的两种，如图2-3所示。用它在砂型中扎出通气的孔眼，通常用钢丝或钢条制成，尺寸一般为ϕ2～ϕ8mm。

图2-1 筛子

a）长方形筛 b）圆形筛

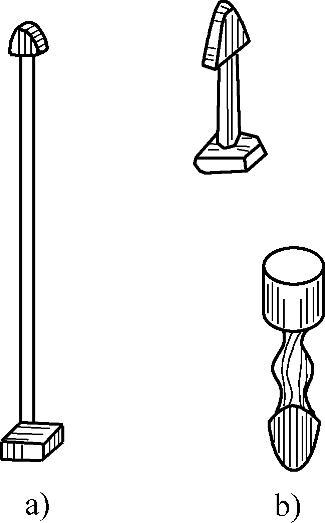

图2-2 砂舂

a）地面造型用的砂舂 b）造型平台上造型用的砂舂

（6）起模针和起模钉 用来起出砂型中的模样。工作端为尖锥形的叫起模针，用于起出较小的模样；工作端为螺纹的叫起模钉，用来起出较大的模样，如图2-4所示。

图2-3 通气针

a）直针 b）弯针

图2-4 起模工具

a）起模针 b）起模钉

（7）掸笔 用来润湿模样边缘的型砂，以便起模和修型。常见的掸笔有扁头和圆头两种，如图2-5所示。有时也用掸笔来对狭小型腔处涂刷涂料。

（8）排笔 主要用来清扫铸型上的灰尘和砂粒，或用于给砂型大的表面涂刷涂料。其形状如图2-6所示。

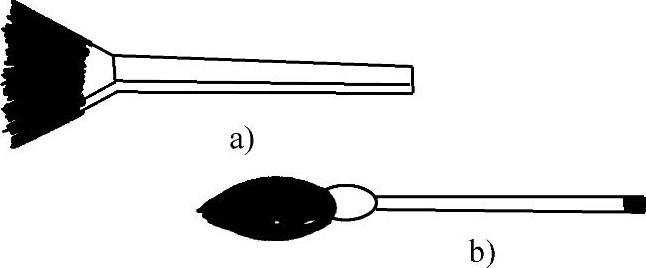

图2-5 掸笔

a）扁头掸笔 b）圆头掸笔

（9）粉袋 用来在型腔表面抖敷石墨粉或滑石粉。

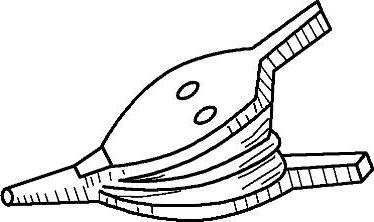

（10）手风箱 用来吹去砂型上散落的灰尘和砂粒，使用时不可用力过猛，以免损害砂型。其形状如图2-7所示。

图2-6 排笔

图2-7 手风箱

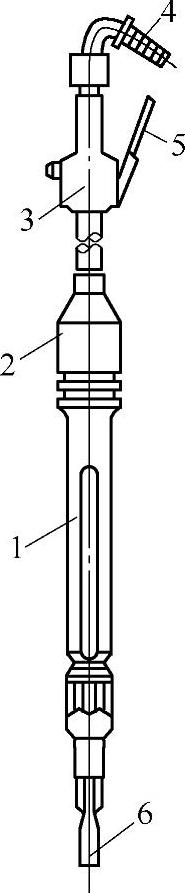

（11）风动捣固器 又称风冲子或风枪，其形状如图2-8所示。它由压缩空气带动，用来舂实较大的砂型和砂芯。

（12）钢丝钳 用来绑扎芯骨或弯曲砂钩等。

（13）活动扳手 用来松紧螺母或螺钉等。

2.修型工具

（1）镘刀 又称刮刀，用来修理砂型（芯）的较大平面，开挖浇冒口，切割沟槽及把砂型表面的加强钉揿入砂型等。镘刀有平头、圆头和尖头等几种，如图2-9所示。其材质一般为工具钢，手柄用硬木制成。

（2）砂钩 又称提钩，用来修理砂型（芯）中深而窄的底面和侧壁，提出散落在型腔中的型砂等。砂钩用工具钢制成，常用的有直砂钩和带后跟砂钩，如图2-10所示。按其头部宽度和长度的不同，砂钩又分为不同的种类。修型时，应根据型腔部分的尺寸来选择相应的砂钩。

（3）圆头 用来修整圆形及弧形凹槽，如图2-11所示。其一般用铜合金制成。

图2-8 风动捣固器

1—锤身 2—自动换气阀 3—进气阀 4—管接头 5—控制手柄 6—锤头

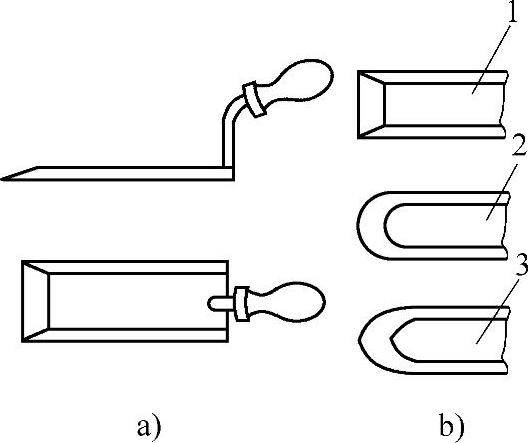

图2-9 镘刀

a）平镘刀 b）头部形状

1—平头形 2—圆头形 3—尖头形

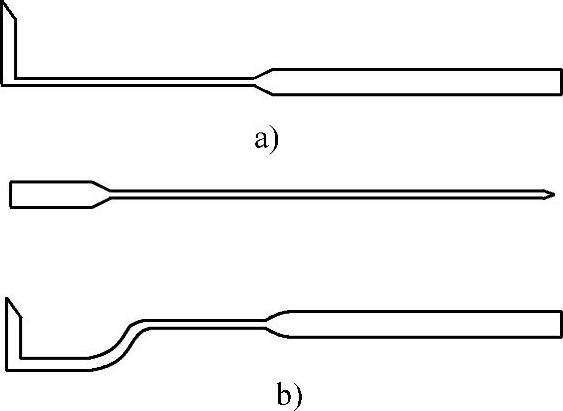

图2-10 砂钩(www.daowen.com)

a）直砂钩 b）带后跟砂钩

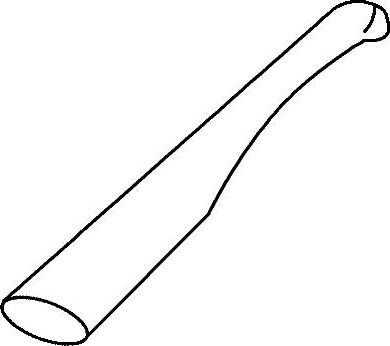

（4）半圆 又称竹爿梗或光平杆，用来修整垂直弧形的内壁及其底面，如图2-12所示。

图2-11 圆头

图2-12 半圆

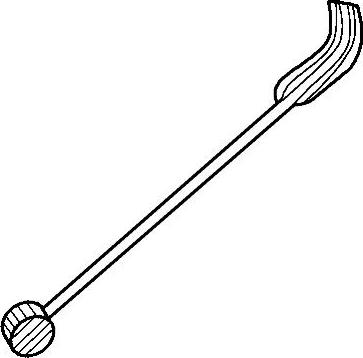

（5）法兰梗 又称光槽镘刀，用来修理砂型（芯）的深窄底面及管子两端法兰型腔的窄边。其用工具钢或青铜制成，如图2-13所示。

（6）成型镘刀 用来修整镘光砂型（芯）上的内外圆角、方角和弧形面等。成型镘刀用钢、铸铁或青铜制成，如图2-14所示。其工作面形状多种多样，在实际生产中可根据所修表面的形状来选用。

图2-13 法兰梗

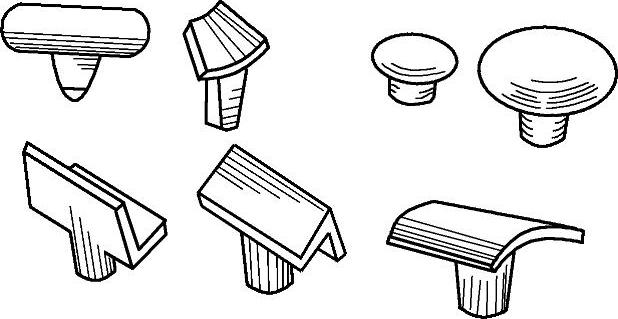

图2-14 成型镘刀

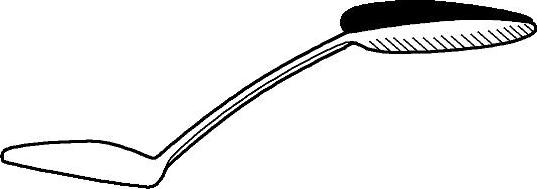

（7）压勺 用来修整砂型（芯）的较小平面，开设较小的浇道等，常用工具钢制成。其一端为弧面，另一端为平面，勺柄斜度为30°，如图2-15所示。

（8）双头铜勺 又称秋叶，用来修整曲面或窄小的凹面。其形状如图2-16所示。

3.造型工艺装备

常用的造型工艺装备有模样、砂箱和造型平板等，下面分别进行介绍。

（1）模样 由木材、金属或其他材料制成，用来形成铸型型腔。模样必须具有足够的强度、刚度和尺寸精度，表面必须光滑，以保证铸型的质量。

模样大多数是用木材制成的，具有质轻、价廉和容易加工成形等特点。但木模强度和刚度较低，容易变形和损坏，所以只适宜于单件小批量生产。大量成批量生产时一般采用金属模样或塑料模样。

图2-15 压勺

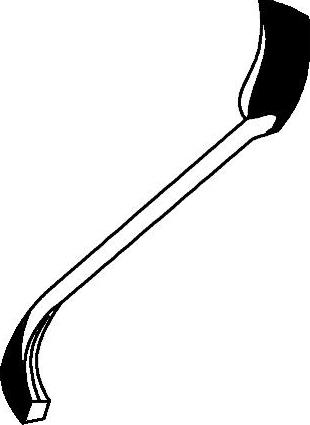

图2-16 双头铜勺

（2）砂箱 铸型的组成部分，是容纳和支承砂型的刚性框。它具有便于舂实型砂、翻转和吊运砂型，浇注时防止金属液将砂型胀裂等作用。

砂箱的箱体常做成方形框架结构（见图2-17），在砂箱两旁设有便于合型的定位、锁紧和吊运装置。尺寸较大的砂箱，在框架内还设有箱带。砂箱常用铸铁或铸钢制成，有时也可用铝合金及木材等制成。

（3）造型平板 造型平板又称垫板，其工作表面光滑、平直，造型时用于托住模样、砂箱和砂型。小的造型平板一般用硬木制成，较大的造型平板常用铸铁、铸钢或铝合金等制成。

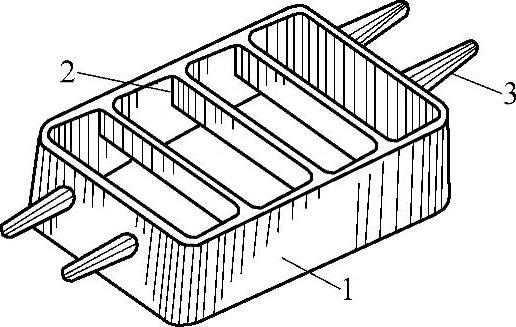

图2-17 砂箱

1—箱壁 2—箱带 3—箱把

4.常用量具

（1）钢卷尺 用来测量长度。钢卷尺有多种规格，生产中选用哪种类型，应视被测量物的长度而定。

（2）钢直尺 用于测量长度、外径和内径等尺寸。

（3）直角尺 用于划线或检查被测物体的垂直度。

（4）水平仪 用于测量被测平面是否水平，其形状如图2-18所示。测量时将水平仪置于待测平面上，观察水平仪中的气泡是否偏离中心位置，从而判断该平面是否水平。

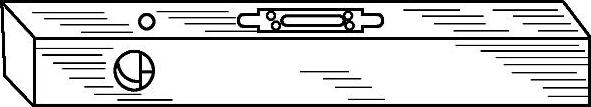

图2-18 水平仪

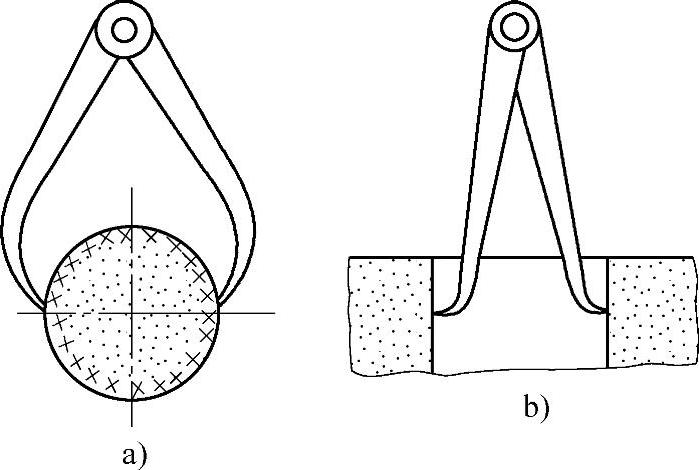

（5）卡钳 用于测量砂型（芯）的外径、内径及凹槽宽度等尺寸。卡钳分内卡钳和外卡钳两种，如图2-19所示。测量时卡钳要与钢直尺配合使用。

（6）砂型表面硬度计 用于测量湿态砂型（芯）表面硬度，其形状如图2-20所示。测量时，将硬度计下端的钢球按在砂型表面，刻度盘上指针所指数字即为砂型（芯）表面硬度。

一般砂型紧实后的硬度为60～80硬度单位，紧实度高的砂型表面硬度为85～90硬度单位，砂芯的硬度为70～80硬度单位。

图2-19 卡钳

a）外卡钳 b）内卡钳

图2-20 砂型表面硬度计

1—钢球 2—外壳 3—刻度盘
