如何查看回放并导出结果

完成一组仿真后，可以将机构的运动状况输出为视频文件，也可以根据结果对机构的运行情况、关键位置的运动轨迹、运动状态下组件干涉等进行进一步的分析，以便检验和改进机构的设计。

本节将继续以上一小节的模型为例，介绍查看回放并输出视频文件的一般操作过程。

Step1.将工作目录设置为D：\creo2.16\work\ch02\ch02.07，打开文件linkage_mech.asm。

Step2.进入机构模块。单击功能选项卡区域中的“机构”按钮，进入机构模块。

Step3.选择命令。单击功能选项卡区域中的“回放”按钮，系统弹出图2.7.1所示的“回放”对话框（一）。

图2.7.1 “回放”对话框（一）

Step4.打开回放结果。在“回放”对话框中单击“打开”按钮，系统弹出图2.7.2所示的“选择回放文件”对话框，选择结果文件AnalysisDefinition1.pbk，然后单击按钮，系统返回到“回放”对话框（二），如图2.7.3所示。

图2.7.2 “选择回放文件”对话框

Step5.播放回放。单击“回放”对话框中的“播放当前结果集”按钮，系统弹出图2.7.4所示的“动画”对话框，拖动播放速度控制滑块至图2.7.4所示的位置，单击“重复播放”按钮，然后单击“播放”按钮，即可在图形区中查看机构运动。

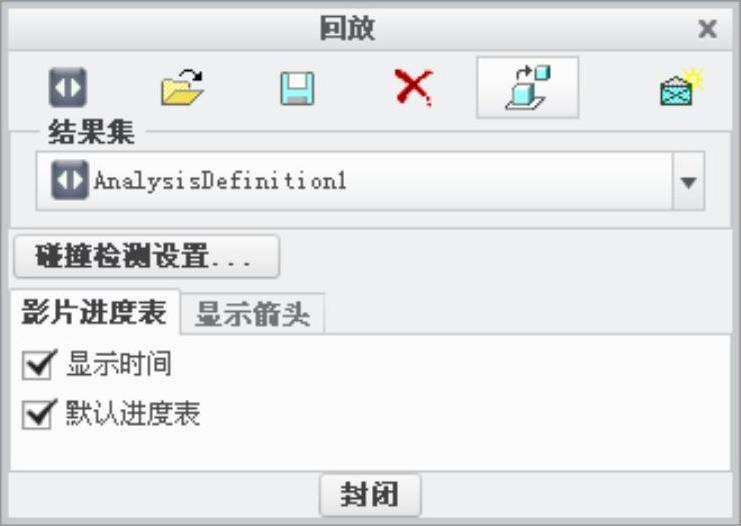

图2.7.3 “回放”对话框（二）

图2.7.4 “动画”对话框

图2.7.3所示的“回放”对话框中的部分选项说明如下：

●：播放当前结果集。

●：打开一组结果集。

●：保存当前结果集。

●：从会话中删除当前结果集。

●：将当前结果集导出为FRA文件，FRA格式文件是记录每帧零件位置信息的文本文件，可以用记事本打开。

●：创建运动包络体。

●：单击该按钮系统弹出“碰撞检测设置”对话框，可以设置仿真时是否进行碰撞检测。

●：选中该复选框，则播放仿真结果时显示时间。

●：取消该复选框，可以在图2.7.5所示“回放”对话框（三）中指定播放的时间段，具体操作方法是指定开始和终止时间秒数后，单击按钮。

图2.7.4所示的“动画”对话框中各按钮的说明如下：

●：向前播放●：显示下一帧(https://www.daowen.com)

●：停止播放●：将结果推进到结尾

●：向后播放●：重复结果

●：将结果重新设置到开始●：在结尾处反转

●：显示上一帧●速度滑杆：改变结果的速度

图2.7.5 “回放”对话框（三）

图2.7.5所示的选项卡中的有关选项和按钮的含义如下：

●：指定要查看片段的起始时间。

●：指定要查看片段的结束时间。起始时间可以大于终止时间，这样就可以反向播放影片。

●：指定起始时间和终止时间后，单击此按钮可以向回放列表中增加片段。通过多次将其增加到列表中，可以重复播放该片段。

●：更新影片段。如改变了回放片段的起始时间或终止时间，单击此按钮，系统立即更新起始时间和终止时间。

●：删除影片段。要删除影片段，选取该片段并单击此按钮。

Step6.输出视频文件。

（1）单击“回放”对话框中的“停止播放”按钮，然后单击“重置动画到开始”按钮，结束动画的播放。

（2）单击“回放”对话框中的“录制动画为MPEG文件”按钮，系统弹出“捕获”对话框，在该对话框中采用图2.7.6所示的设置，然后单击按钮，机构开始运行输出视频文件。

（3）在工作目录中播放视频文件“LINKAGE_MECH.mpg”查看结果。

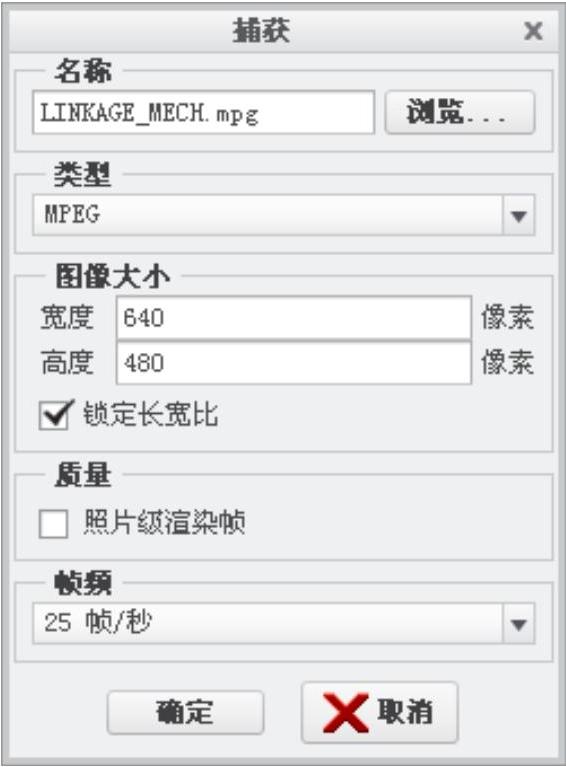

图2.7.6 “捕获”对话框

图2.7.6所示的“捕获”对话框中的部分选项说明如下：

●：设置输出文件的名称。

●：设置输出文件的保存路径，默认路径在当前工作目录中。

●：设置输出结果的类型，除MPEG格式外，还可以输出JPEG、TIFF、BMP和AVI格式的文件。

●：选中该区域的选项，则输出的图片和视频文件的每一帧均按默认的渲染设置进行渲染。在输出结果为视频文件时，系统需要较长的处理时间，也较占用系统资源，读者可以打开随书光盘中的D：\creo2.16\work\ch02\ch02.07\ok\LINKAGE_MECH_1.mpg”文件查看效果。

●：用于设置视频的时间，根据分析时的视频总帧数，视频时间=总帧数/帧频。

Step7.单击“动画”对话框中的按钮，结束回放并返回到“回放”对话框，单击其中的按钮关闭对话框。
