定义坯料的阶段二的分析介绍

Step1.单击功能选项卡区域中的按钮，然后在系统弹出的列表中选择命令，系统弹出“创建元件”对话框。

Step2.在系统弹出的图2.3.6所示的“创建元件”对话框中，在区域选中单选项，在区域选中单选项，在文本框中，输入坯料的名称handle_mold_wp，然后单击按钮。

Step3.在系统弹出的图2.3.7所示的“创建选项”对话框中，选中单选项，然后单击按钮。

说明：在图2.3.6所示的“创建元件”对话框的区域中，有三个可用的单选项，分别介绍如下。

●：选中此单选项，可以创建一个实体零件作为坯料。

●：选中此单选项，可以选择多个零件进行相交而产生一个坯料零件。

●：选中此单选项，用户可以对现有的零件进行镜像（需要选择一个镜像中心平面），以镜像后的零件作为坯料。

图2.3.6 “创建元件”对话框

(https://www.daowen.com)

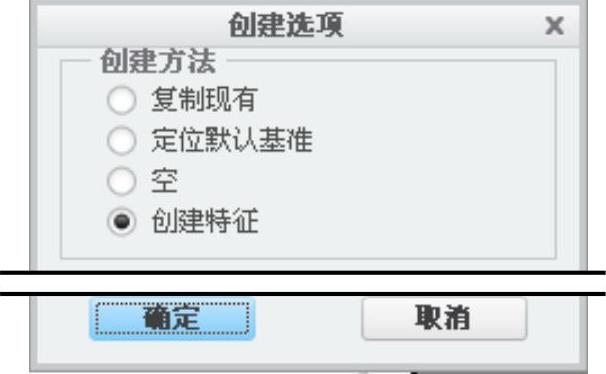

图2.3.7 “创建选项”对话框

Step4.创建坯料特征。

（1）选择命令。单击功能选项卡区域中的按钮。

（2）定义草绘截面放置属性。在绘图区中右击，从快捷菜单中选择命令，在系统弹出的“草绘”对话框中，选择MAIN_PARTING_PLN基准平面为草绘平面，MOLD_FRONT基准平面为草绘平面的参考平面，方向为，然后单击按钮，系统进入截面草绘环境。

（3）进入截面草绘环境后，系统弹出“参考”对话框，选取MOLD_RIGHT基准平面和MOLD_FRONT基准平面为草绘参考，然后单击按钮，绘制图2.3.8所示的特征截面，完成绘制后，单击“草绘”操控板中的“确定”按钮。

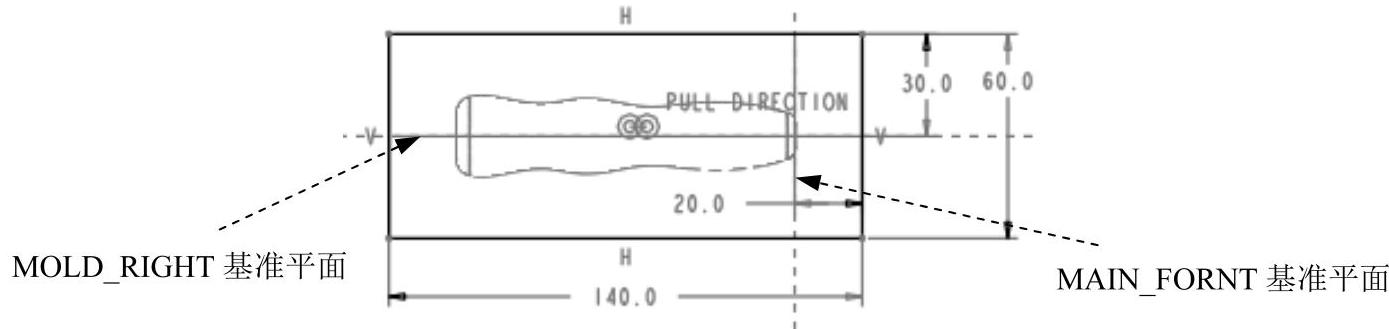

图2.3.8 截面图形

（4）选取深度类型并输入深度值。在操控板中选择深度类型（对称），在深度文本框中输入深度值60.0并按回车键。

（5）在操控板中单击按钮，则完成拉伸特征的创建。
