Step1.隐藏分型面。

(1)在导航选项卡中选择图示图示图示命令。

(2)选取图示并右击,在弹出的快捷菜单中选择图示命令,再单击“重画”按钮图示,这样参考模型的基准平面将不显示。

(3)完成操作后,选择导航选项卡中的图示图示图示命令,切换到模型树状态。

Step2.开模步骤。

(1)选择命令。单击图示功能选项卡图示区域中的图示按钮,系统弹出图7.2.26所示的操控板。

图示

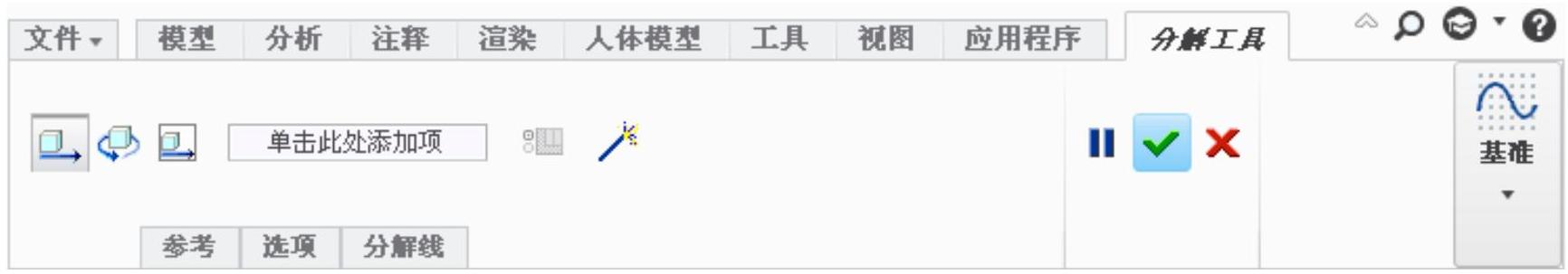

图7.2.26 操控板

(2)移动型芯元件。单击图示按钮,选择型芯零件,此时系统会在选择的位置出现一个坐标系,然后移动鼠标至移动方向的坐标轴使其变亮,按住左键不放,同时拖动鼠标将零件移动至一个合适的位置,结果如图7.2.27所示。

(3)移动上模元件。单击图示按钮,选取上模零件,此时系统会在选取的位置出现一个坐标系,然后移动鼠标至移动方向的坐标轴使其变亮,按住左键不放,同时拖动鼠标将零件移动至一个合适的位置,结果如图7.2.28所示。(https://www.daowen.com)

图示

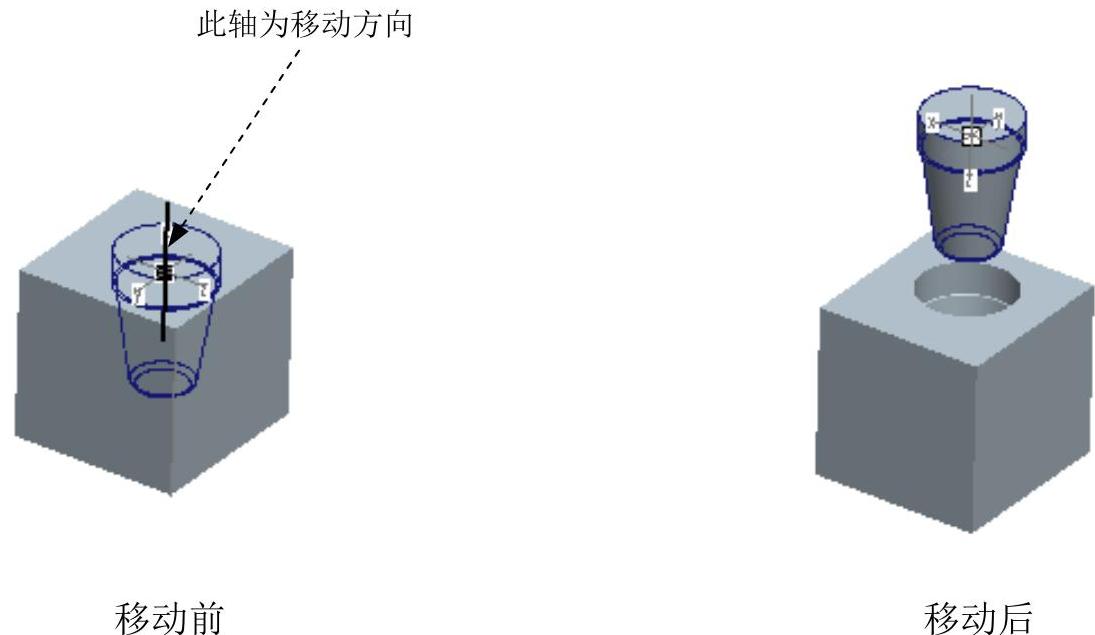

图7.2.27 移动型芯

(4)移动下模元件。单击图示按钮,选取下模零件,此时系统会在选取的位置出现一个坐标系,然后移动鼠标至移动方向的坐标轴使其变黑,按住左键不放,同时拖动鼠标将零件移动至一个合适的位置,结果如图7.2.29所示。

Step3.单击操控板中的图示按钮。

Step4.保存装配体。选择下拉菜单图示图示图示命令。完成以配合件方式创建模具设计。

图示

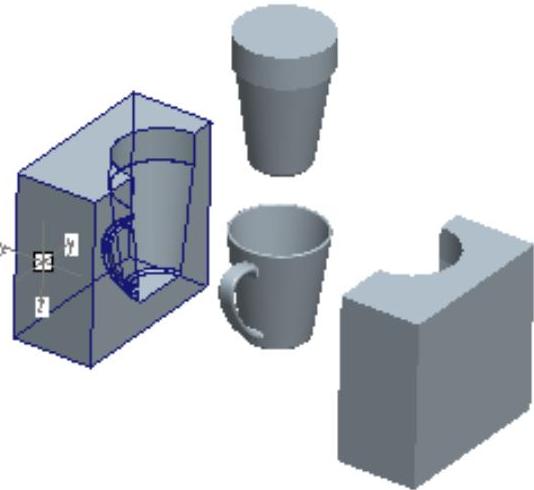

图7.2.28 移动上模

图示

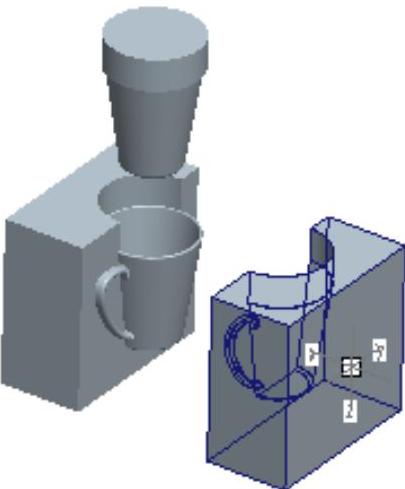

图7.2.29 移动下模
