如何添加拉料杆:成功解决进料问题

更新时间:2026-01-13 理论教育 版权反馈
【摘要】:Step1.创建拉料杆参考点。Step2.创建拉料杆修剪面。定义拉料杆直径和长度。根据系统的提示,依次在“选择”对话框中单击按钮,结果如图12.3.30所示,然后将拉伸的曲面隐藏。图12.3.30 定义拉料杆单击功能选项卡区域中的按钮,此时出现“拉伸”操控板。③在“拉伸”操控板中单击按钮,完成特征的创建,结果如图12.3.32所示。图12.3.31 截面草图图12.3.32 编辑拉料杆关闭窗口。

模具在开模时,将浇注系统中的废料拉到动模一侧,保证在下次注塑时不会因废料而影响到注塑,再通过顶出机构将废料和塑件一起顶出。下面介绍拉料杆的一般添加过程。

说明:创建拉料杆与创建顶杆使用的命令相同。

Step1.创建拉料杆参考点。

(1)选择命令。单击图示功能选项卡图示区域中的“草绘”按钮图示,系统弹出“草绘”对话框。

(2)定义草绘平面,选取图12.3.27所示的表面1为草绘平面,选取图12.3.27所示的表面2为参考平面,方向为图示。单击图示按钮,至此系统进入截面草绘环境。

(3)绘制截面草图。绘制图12.3.28所示的截面草图(一个点),单击图示功能选项卡图示区域中的“点”按钮图示,完成截面的绘制后,单击“草绘”操控板中的“确定”按钮图示

Step2.创建拉料杆修剪面。

(1)创建拉伸曲面。单击图示功能选项卡图示区域中的图示按钮,此时系统弹出“拉伸”操控板。从弹出的菜单中选择图示命令,在系统图示的提示下,选取图12.3.27所示的表面2为草绘平面,选取图12.3.27所示的表面1为参考平面,单击图示按钮,绘制图12.3.29所示的截面草图(一条直线)。在操控板中选取深度类型图示(到选定的),选取草绘平面的背面为拉伸终止面。

(2)单击图示功能选项卡图示控制区域中的图示按钮后面的图示,在下拉菜单中选择图示按钮,系统弹出“顶杆修剪面”对话框,单击对话框中的图示按钮,系统弹出“选择”对话框,选取步骤(1)拉伸的曲面为拉料杆修剪面,单击“选择”对话框中的图示按钮,单击“完成”按钮图示

图示

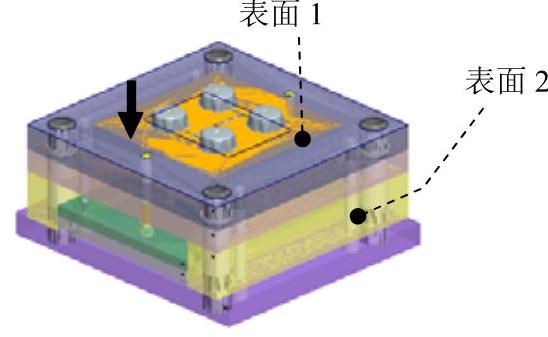

图12.3.27 定义草绘平面

图示

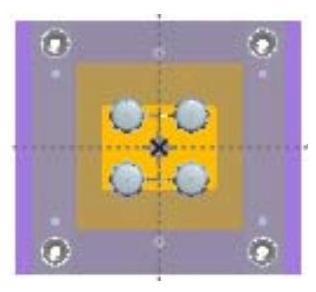

图12.3.28 截面草图

图示

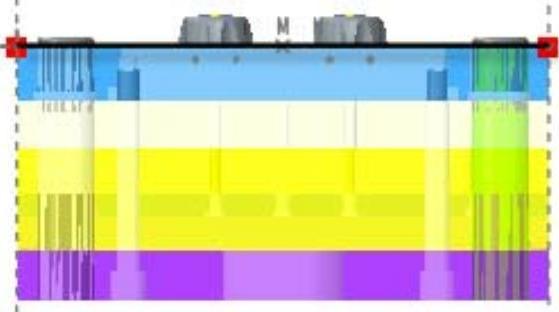

图12.3.29 截面草图

Step3.定义拉料杆。

(1)选择命令。单击图示功能选项卡图示控制区域中的图示按钮,系统弹出“顶杆”对话框。

(2)定义参考点。单击对话框中的图示按钮,系统弹出“选择”对话框,选择Step1创建的点。

(3)定义拉料杆直径和长度。在对话框中的图示下拉列表中选择9.0,取消选中图示复选框,在图示下拉列表中选择160,在对话框中选中图示复选框,单击“完成”按钮图示。(https://www.daowen.com)

(4)根据系统图示的提示,依次在“选择”对话框中单击图示按钮,结果如图12.3.30所示,然后将拉伸的曲面隐藏。

Step4.编辑拉料杆。

(1)打开模型。在模型树中选择Step2创建的拉料杆图示并右击,在弹出的快捷菜单中选择图示命令,系统转到零件模式下。

图示

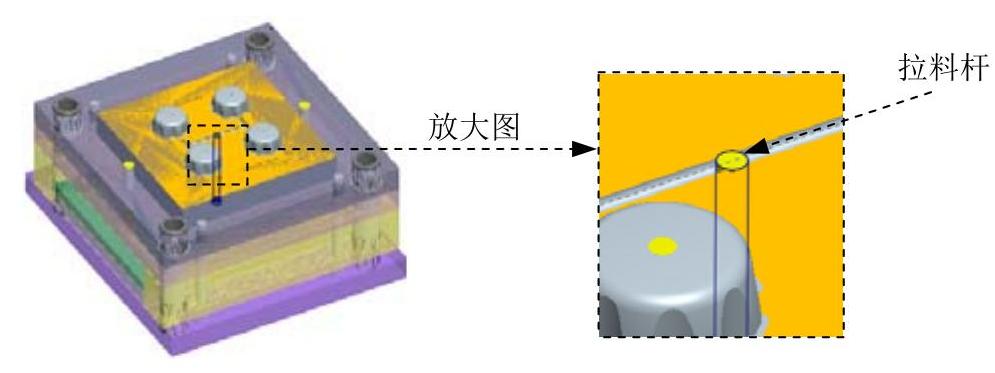

图12.3.30 定义拉料杆

(2)单击图示功能选项卡图示区域中的图示按钮,此时出现“拉伸”操控板。

(3)定义草绘截面放置属性。右击,从弹出的菜单中选择图示命令,在系统图示的提示下,在模型树中选取图示为草绘平面,然后选取图示为参考平面,方向为图示。单击图示按钮,至此系统进入截面草绘环境。

(4)绘制截面草图。绘制图12.3.31所示的截面草图,完成截面的绘制后,单击“草绘”操控板中的“确定”按钮图示

(5)设置深度选项。

①在操控板中选取深度类型图示(对称的),在文本框中输入值10.0。

②在操控板中单击“移除材料”按钮图示

③在“拉伸”操控板中单击图示按钮,完成特征的创建,结果如图12.3.32所示。

图示

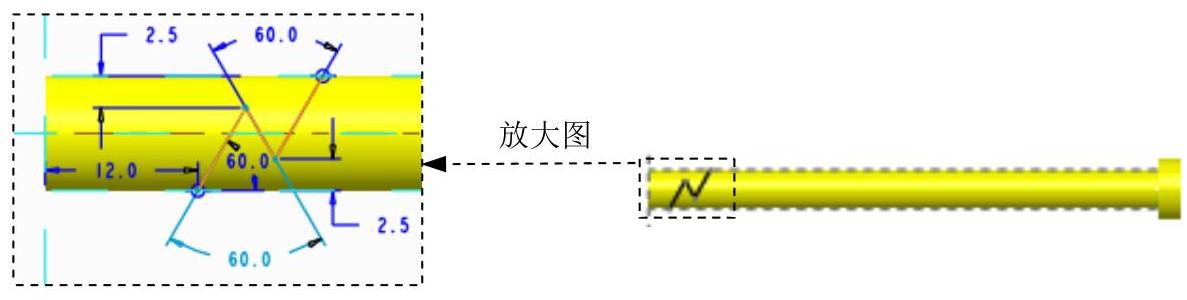

图12.3.31 截面草图

图示

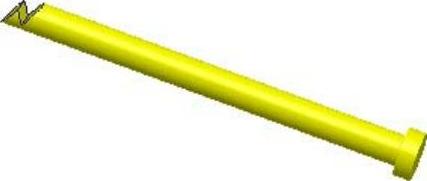

图12.3.32 编辑拉料杆

(6)关闭窗口。选择下拉菜单图示图示图示命令。
