使用SolidWorks绘制泵体的步骤详解

实例概述:

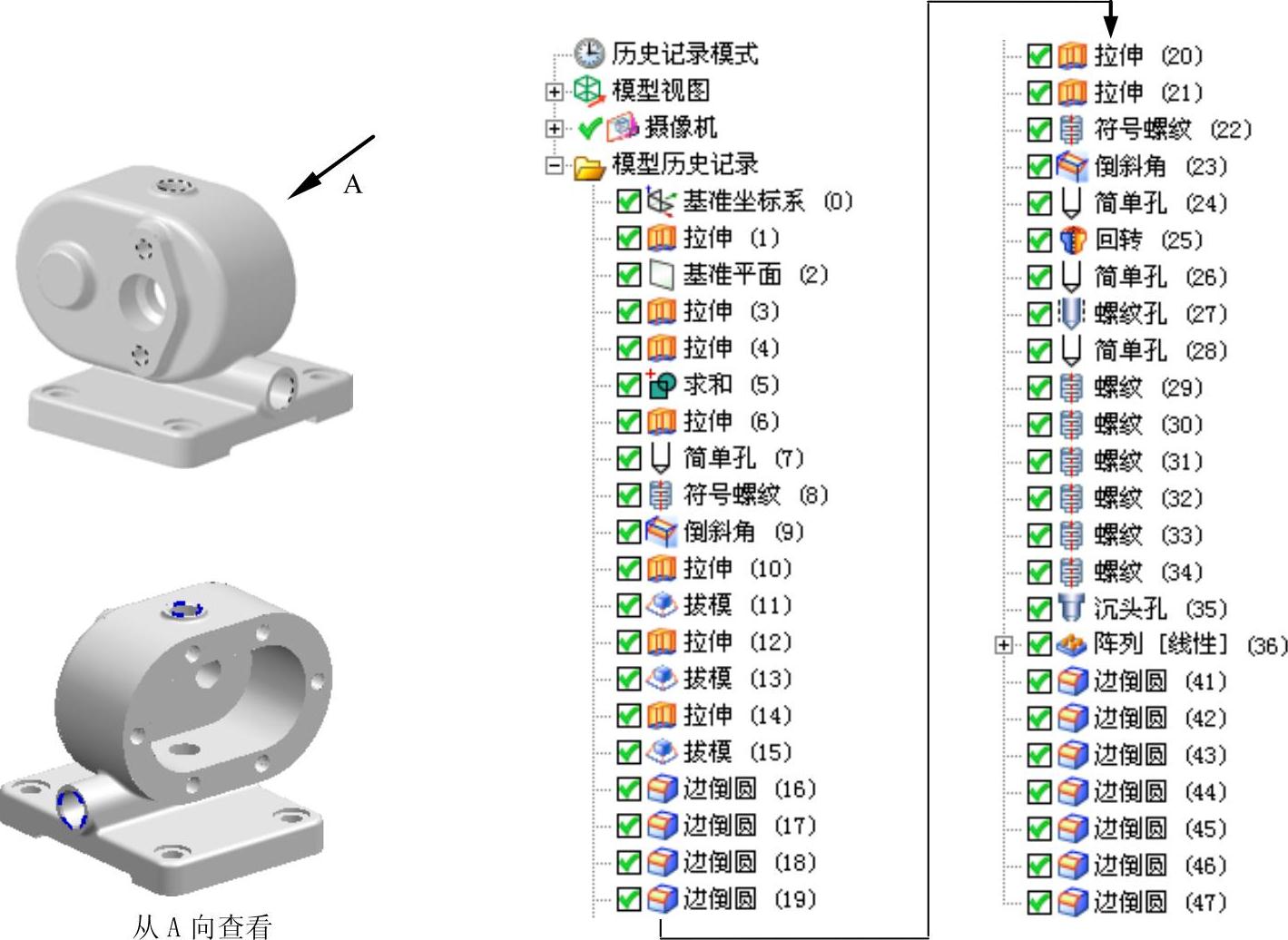

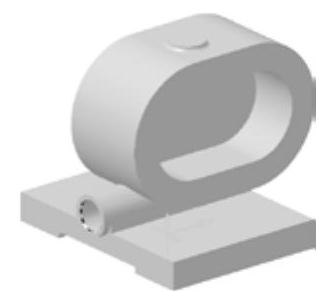

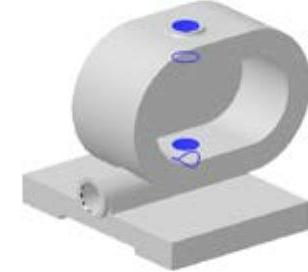

本实例介绍了泵体的设计过程。通过对本例的学习，读者可以对拉伸、孔、螺纹和阵列等特征的应用有更为深入的理解。在创建特征的过程中，需要注意在特征定位过程中用到的技巧和某些注意事项。零件模型及相应的模型树如图11.1所示。

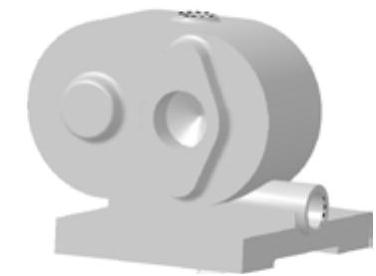

图11.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为；在文本框中输入文件名称pump；单击按钮，进入建模环境。

Step2.创建图11.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，选中复选框。

①定义草图平面。单击按钮，选取ZX基准平面为草图平面，单击按钮。

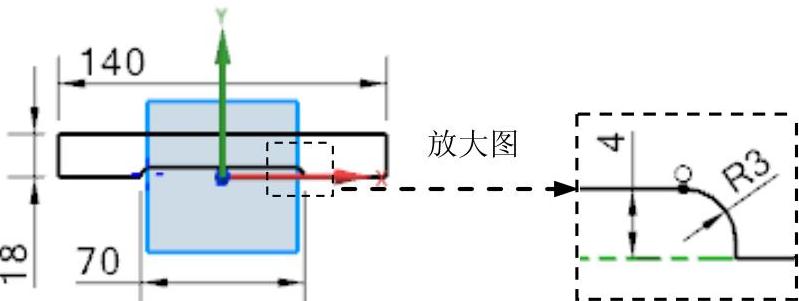

②进入草图环境，绘制图11.3所示的截面草图1。

③选择下拉菜单命令（或单击按钮），退出草图环境。（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值52.5，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

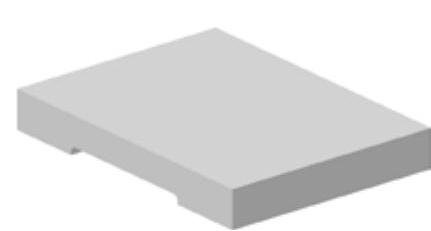

图11.2 拉伸特征1

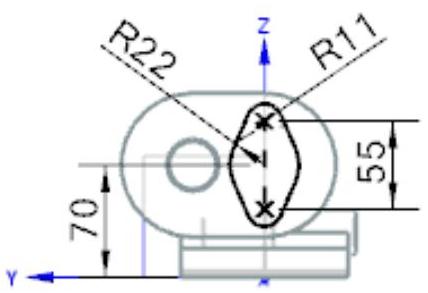

图11.3 截面草图1

Step3.创建图11.4所示的基准平面1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区域中选取图11.4所示的平面，在文本框中输入值55，并单击“反向”按钮，定义X基准轴的负方向为参考方向。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step4.创建图11.5所示的拉伸特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框，取消选中复选框。

①定义草图平面。单击按钮，选取基准平面1为草图平面，单击按钮。

②进入草图环境，绘制图11.6所示的截面草图2。

③选择下拉菜单命令（或单击按钮），退出草图环境。

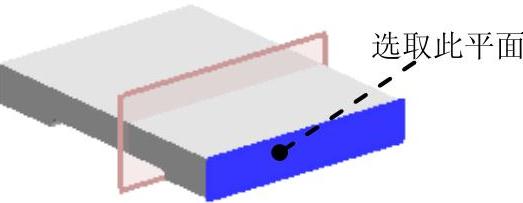

图11.4 基准平面1

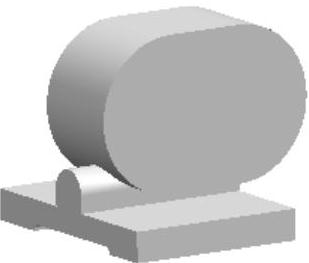

图11.5 拉伸特征2

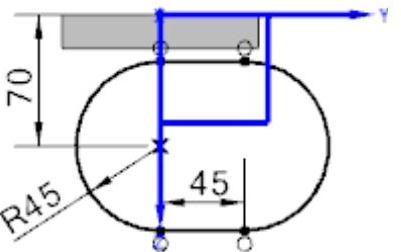

图11.6 截面草图2

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值-10；在区域的下拉列表中选择选项，并在其下的文本框中输入值48，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征2的创建。

Step5.创建图11.7所示的拉伸特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

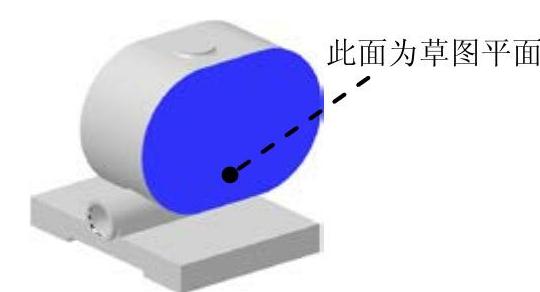

①定义草图平面。单击按钮，选取图11.8所示的平面为草图平面，单击按钮。

②进入草图环境，绘制图11.9所示的截面草图3。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，在绘图区选取草图平面的对侧面为延伸对象，在区域中选择选项，选取拉伸特征2为求和目标体。

（4）单击按钮，完成拉伸特征3的创建。`

图11.7 拉伸特征3

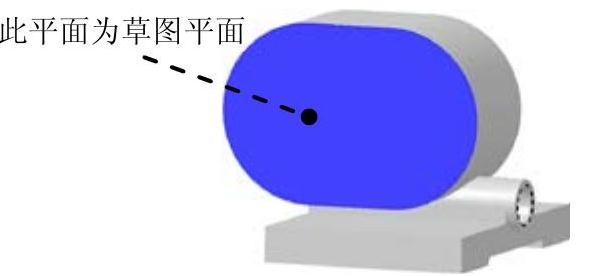

图11.8 定义草图平面

图11.9 截面草图3

Step6.对实体进行求和操作。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

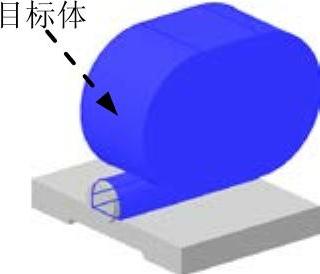

（2）定义目标体和工具体。选取图11.10所示的特征为目标体，选取图11.11所示的特征为工具体，单击按钮，完成求和操作。

图11.10 选取目标体

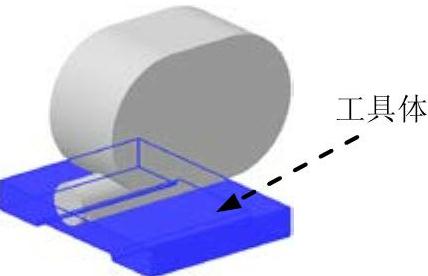

图11.11 选取工具体

Step7.创建图11.12所示的拉伸特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

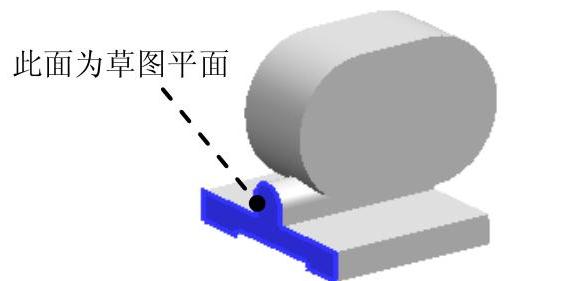

①定义草图平面。单击按钮，选取图11.13所示的平面为草图平面，单击按钮。

②进入草图环境，绘制图11.14所示的截面草图4。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5，在区域中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征4的创建。

图11.12 拉伸特征4

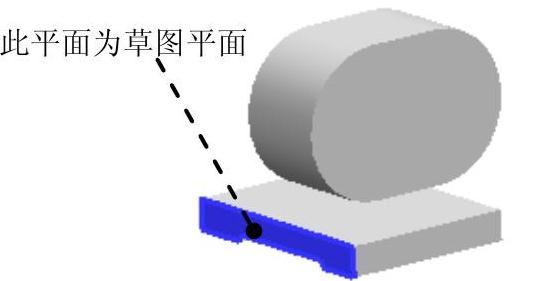

图11.13 定义草图平面

图11.14 截面草图4

Step8.创建图11.15所示的孔特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置位置。在下拉列表框中选择选项，首先确认“选择条”工具条中的按钮被按下，在绘图区域中选取图11.16所示的圆弧边线来捕捉圆心点。

（3）定义孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值18，在文本框中输入值96，在文本框中输入值118，其余参数按系统默认设置，单击按钮，完成孔特征1的创建。

图11.15 孔特征1

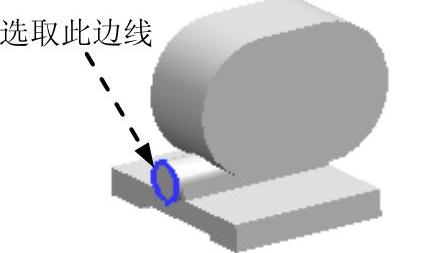

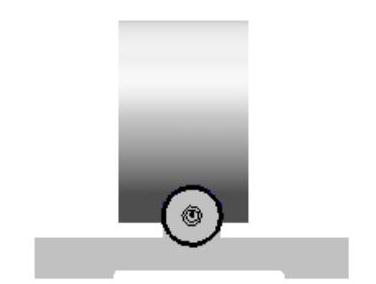

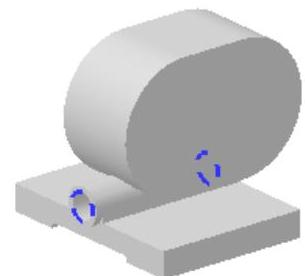

图11.16 定义孔位置

Step9.创建图11.17所示的螺纹特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“螺纹”对话框。

（2）定义螺纹类型及位置。选中选项，在绘图区选取Step8所创建的孔特征1。

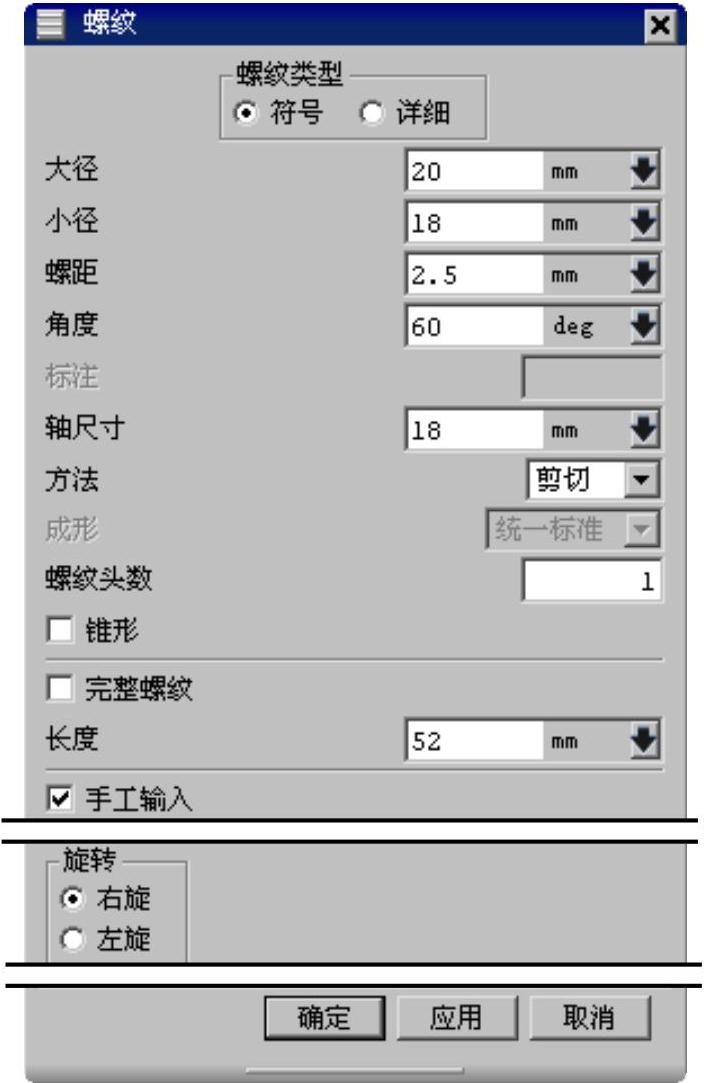

（3）确定螺纹的尺寸。在“螺纹”对话框中选中复选框，输入数值如图11.18所示。

（4）单击按钮，完成螺纹特征1的创建。

Step10.创建图11.19b所示的倒斜角特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框。

（2）在“倒斜角”对话框的区域中单击按钮，选择图11.19a所示的边线为倒斜角参照，在区域的下拉列表中选择选项；并在文本框输入值1。

（3）单击按钮，完成倒斜角特征1的创建。

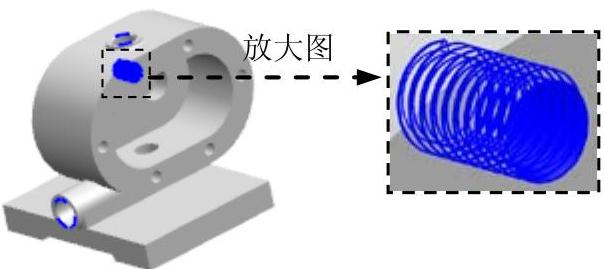

图11.17 螺纹特征1

图11.18 “螺纹”对话框

图11.19 倒斜角特征1

Step11.创建图11.20所示的拉伸特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取图11.21所示的平面为草图平面，单击按钮。

②进入草图环境，绘制图11.22所示的截面草图5。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其后的文本框中输入值0；在区域的下拉列表中选择选项，并在其后的文本框中输入值9，在区域中选择选项，采用系统默认的求和对象。

（4）单击按钮，完成拉伸特征5的创建。

图11.20 拉伸特征5

图11.21 定义草图平面

图11.22 截面草图5

Step12.创建图11.23所示的拔模特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮，系统弹出“拔模”对话框。

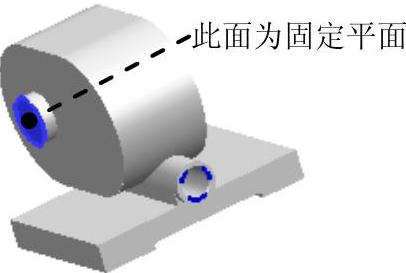

（2）定义拔模特征。在区域中选择选项，在拔模方向区域中单击按钮,在绘图区域中选取XC基准轴，并单击反方向按钮。选择图11.24所示的平面为固定平面，选取图11.25所示的面为要拔模的面，输入拔模角度值8。

（3）单击“拔模”对话框中的按钮，完成拔模特征1的创建。

图11.23 拔模特征1

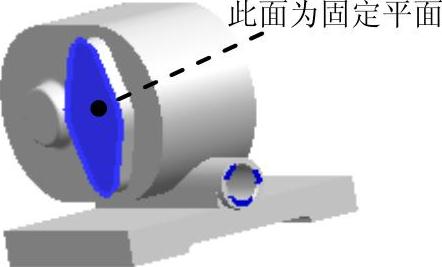

图11.24 定义固定平面

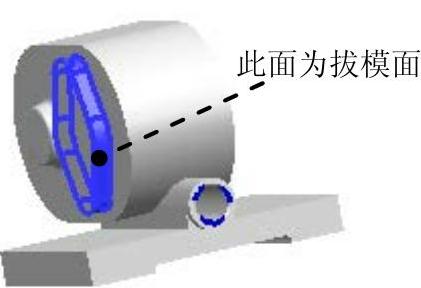

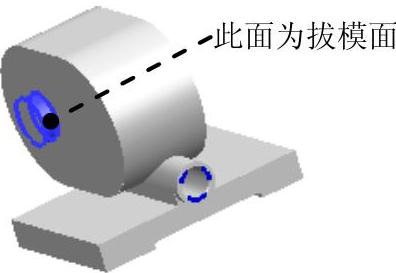

图11.25 定义拔模面

Step13.创建图11.26所示的拉伸特征6。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框，选取图11.27所示的平面为草图平面，绘制图11.28所示的截面草图6；在“拉伸”对话框区域中的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值9，在区域中选择选项，采用系统默认的求和对象。

图11.26 拉伸特征6

图11.27 定义草图平面

图11.28 截面草图6

Step14.创建图11.29所示的拔模特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮，系统弹出“拔模”对话框。

（2）定义拔模特征。在区域中选择选项，在拔模方向区域中单击按钮,在绘图区域中选取XC基准轴，并单击“反向”按钮。选择图11.30所示的平面为固定平面，选取图11.31所示的面为要拔模的面，输入拔模角度值8。

（3）单击“拔模”对话框中的按钮，完成拔模特征2的创建。

图11.29 拔模特征2

图11.30 定义固定平面

图11.31 定义拔模面

Step15.创建图11.32所示的拉伸特征7。选择下拉菜单命令，系统弹出“拉伸”对话框，选取图11.33所示的平面为草图平面，绘制图11.34所示的截面草图7，在“拉伸”对话框区域中的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值3，在区域中选择选项，采用系统默认的求和对象。

图11.32 拉伸特征7

图11.33 定义草图平面

图11.34 截面草图7

Step16.创建拔模特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拔模”对话框。

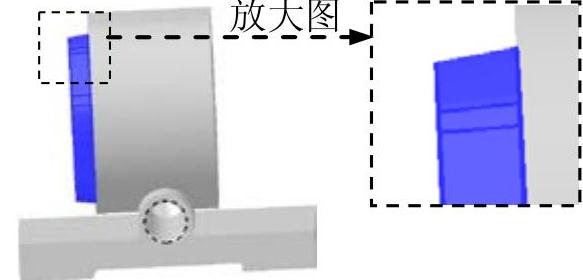

（2）定义拔模特征。在区域中选择选项，在下拉列表中选取选项，选择图11.35所示的平面为固定平面，选取图11.36所示的平面为要拔模的面，输入角度值8。

（3）单击“拔模”对话框中的按钮，完成拔模特征3的创建。

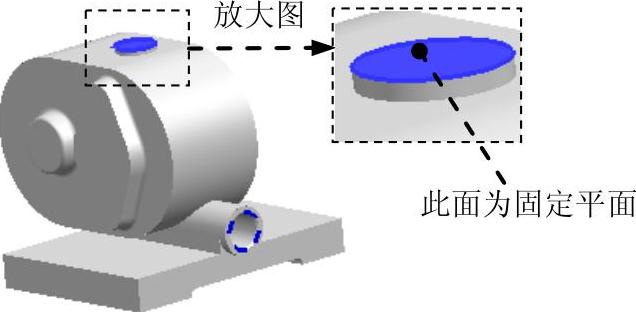

图11.35 定义固定平面

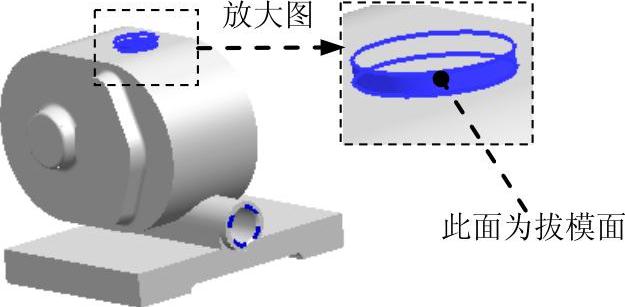

图11.36 定义拔模面

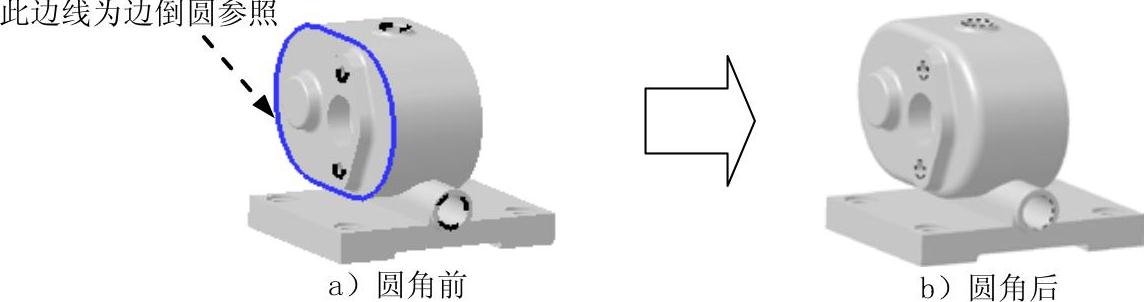

Step17.创建图11.37b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）定义边倒圆参照。在区域中单击按钮，选择图11.37a所示的边线为边倒圆参照，并在文本框中输入值3。(https://www.daowen.com)

（3）单击按钮，完成边倒圆特征1的创建。

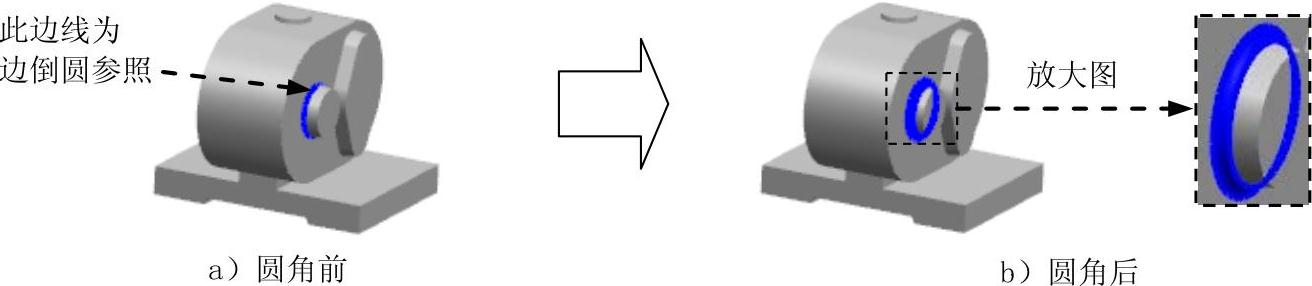

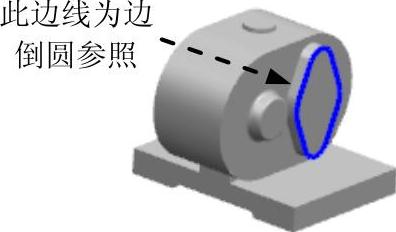

图11.37 边倒圆特征1

Step18.创建边倒圆特征2。选取图11.38所示的边线为边倒圆参照，其圆角半径值为2。

Step19.创建边倒圆特征3。选取图11.39所示的边线为边倒圆参照，其圆角半径值为2。

Step20.创建边倒圆特征4。选取图11.40所示的边线为边倒圆参照，其圆角半径值为2。

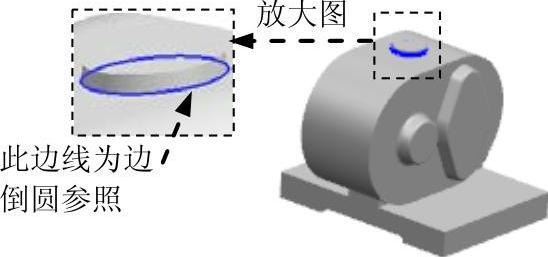

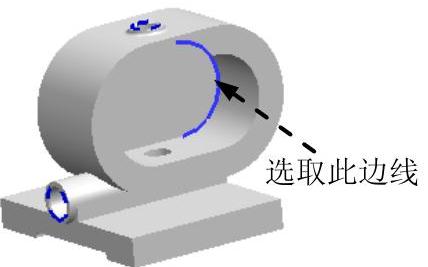

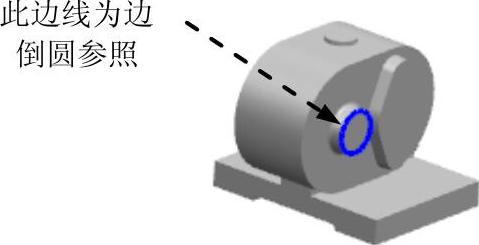

图11.38 选取边倒圆参照1

图11.39 选取边倒圆参照2

图11.40 选取边倒圆参照3

Step21.创建图11.41所示的拉伸特征8。选择下拉菜单命令，系统弹出“拉伸”对话框，选取图11.42所示的平面为草图平面，绘制图11.43所示的截面草图8。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值43，并单击“反向”按钮。在区域的下拉列表中选择选项，采用系统默认的求差对象。

图11.41 拉伸特征8

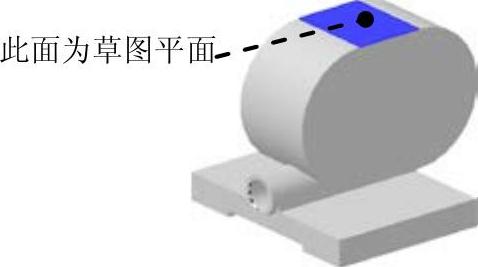

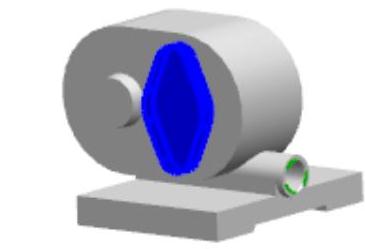

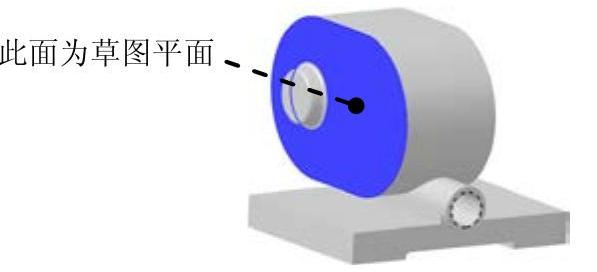

图11.42 定义草图平面

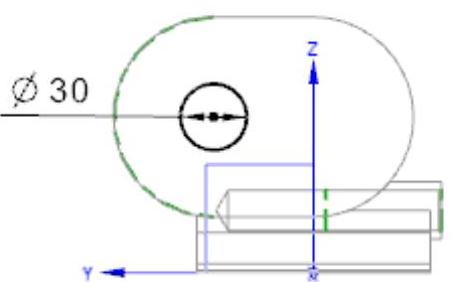

图11.43 截面草图8

Step22.创建图11.44所示的拉伸特征9。选择下拉菜单命令（或单击按钮），选取图11.45所示的平面为草图平面，绘制图11.46所示的截面草图9，在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，选取图11.47所示的圆柱面为拉伸终止面。在区域的下拉列表中选择选项，采用系统默认的求差对象。

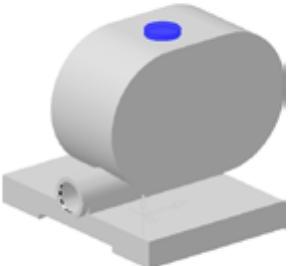

图11.44 拉伸特征9

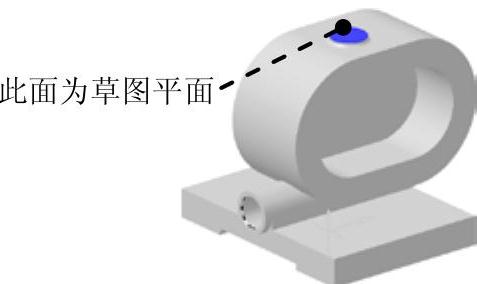

图11.45 定义草图平面

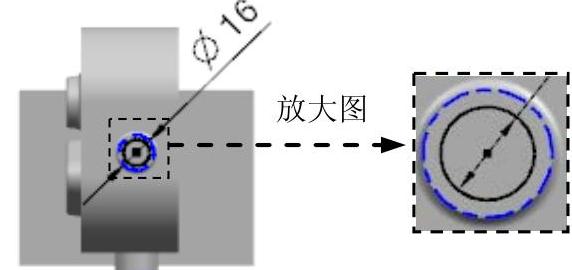

图11.46 截面草图9

Step23.创建图11.48所示的螺纹特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“螺纹”对话框。

（2）定义螺纹类型及位置。选中选项，在绘图区选取Step22所创建的拉伸特征9。

（3）确定螺纹的尺寸。勾选复选框，在“螺纹”对话框中的文本框中输入值17；在文本框中输入值16；在文本框中输入值1；在文本框中输入值60；在文本框中输入值16；在文本框中输入值20，其他参数采用系统默认设置。

（4）单击按钮，完成螺纹特征2的创建。

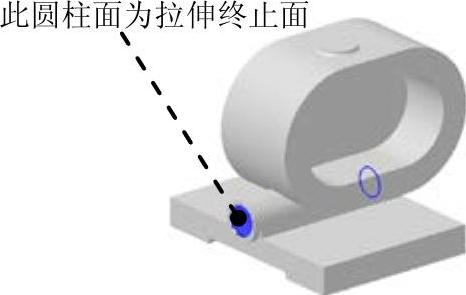

图11.47 定义拉伸终止面

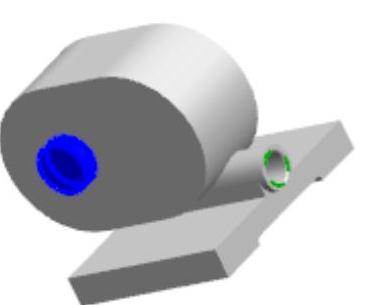

图11.48 螺纹特征2

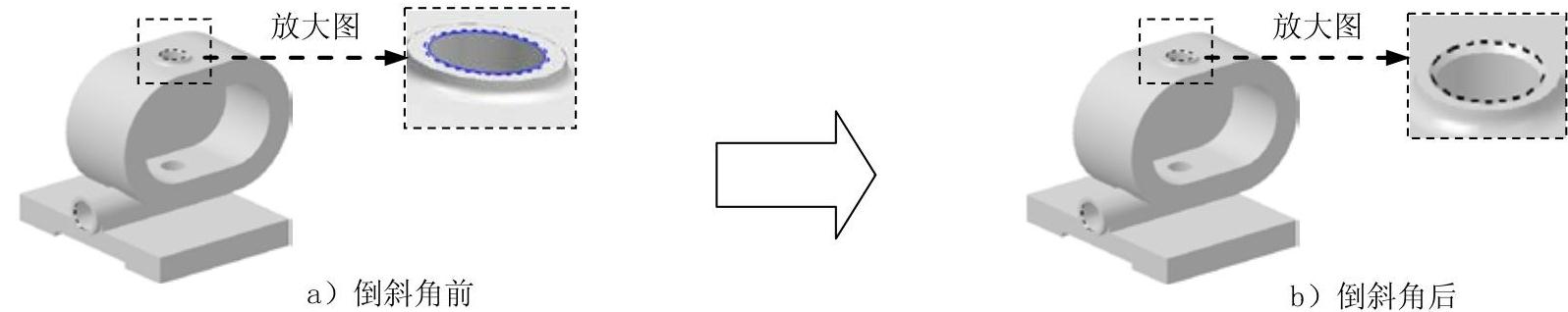

Step24.创建图11.49b所示的倒斜角特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“倒斜角”对话框。

（2）在区域中单击按钮，选择图11.49a所示的边线为倒斜角参照，在区域的下拉列表中选择选项；并在文本框中输入值1。

（3）单击按钮，完成倒斜角特征2的创建。

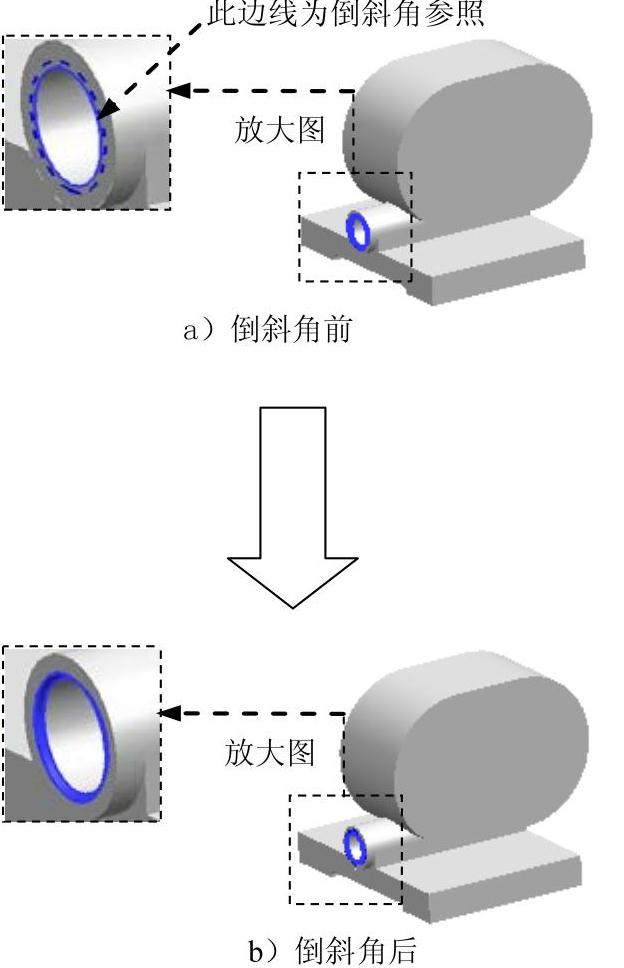

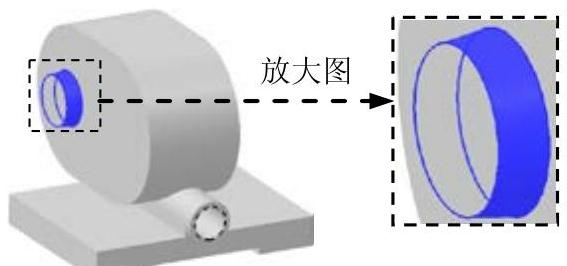

图11.49 倒斜角特征2

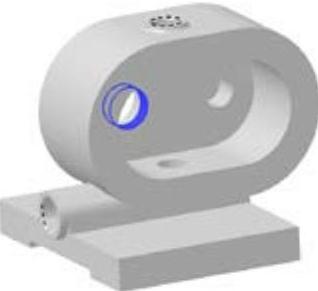

Step25.创建图11.50所示的孔特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

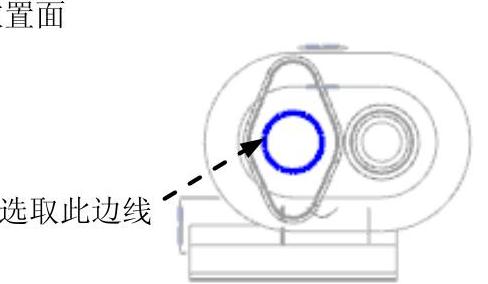

（2）定义孔的类型及放置面。在下拉列表框中选择选项，确认“选择条”工具条中的按钮被按下，在绘图区域中选取图11.51所示的圆弧边线来捕捉圆心点。

（4）定义孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值20，在文本框中输入值12，在文本框中输入值0，其余参数按系统默认设置。单击按钮，完成孔特征2的创建。

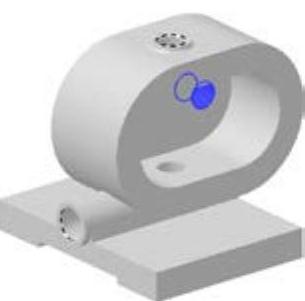

图11.50 孔特征2

图11.51 孔定位

Step26.创建图11.52所示的回转特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征的截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取ZX基准平面为草图平面，单击按钮。

③进入草图环境，绘制图11.53所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。在绘图区域中选取图11.53所示的边线为旋转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360；在区域的下拉列表中选择选项，采用系统默认的求差对象。

（5）单击按钮，完成回转特征的创建。

Step27.创建图11.54所示的孔特征3。

图11.52 回转特征

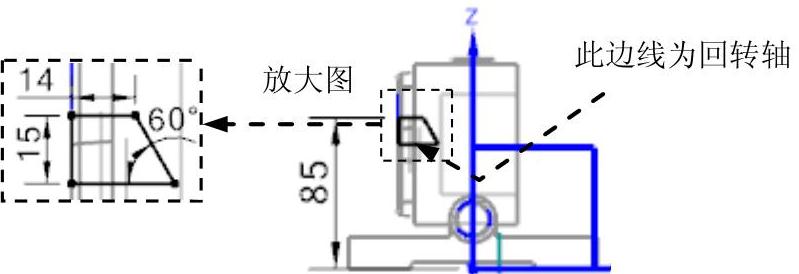

图11.53 定义回转轴

图11.54 孔特征3

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置面。在下拉列表框中选择选项，单击对话框中的“绘制截面”按钮，在绘图区域中选取图11.55所示的孔的放置面，单击按钮，进入草图环境。

（3）定义孔的位置。系统弹出“草图点”对话框，确认“选择条”工具条中的按钮被按下，在过滤器中选择选项，在绘图区域中选取图11.56所示的圆弧边线来捕捉圆心点，单击“草图点”对话框中的按钮创建点，单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值22，在下拉列表框中选择选项，选取图11.57所示的平面，其余参数按系统默认设置。单击按钮，完成孔特征3的创建。

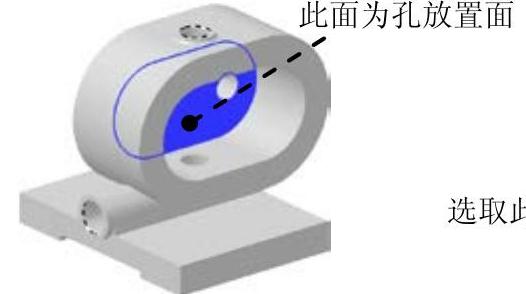

图11.55 定义孔放置面

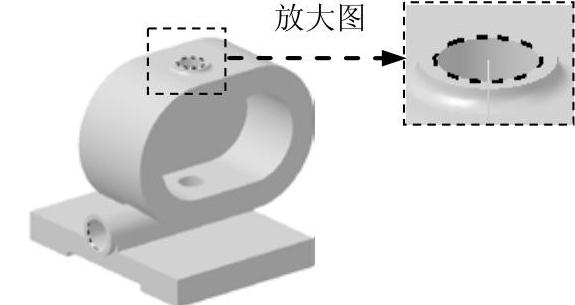

图11.56 孔定位

图11.57 定义孔通过面

Step28.创建图11.58所示的螺纹孔特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置面。在下拉列表框中选择选项，单击区域中的“绘制截面”按钮，选取图11.59所示的面为孔的放置面，选取图11.59所示的边线为水平参考，单击按钮，进入草图环境。

（3）定义孔的位置。系统自动弹出“草图点”对话框，确认“选择条”工具条中的按钮被按下，选取图11.60所示的一条圆弧边线来捕捉圆心点，再选取图11.60所示的另一条圆弧边线来捕捉圆心点，单击“草图点”对话框中的按钮创建两个孔中心点，单击按钮，退出草图环境。

（4）定义螺纹孔的形状和尺寸。在下拉列表框中选择选项，在文本框中输入值10，在下拉列表框中选择选项，在文本框中输入值15，其余参数按系统默认设置。单击按钮，完成螺纹孔特征2的创建。

图11.58 螺纹孔特征2

图11.59 定义孔放置面

图11.60 孔定位

Step29.创建图11.61所示的孔特征4。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在类型下拉列表框中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在模型中选取图11.62所示的孔的放置面，单击按钮，进入草图环境。

（3）定义孔的放置位置。绘制图11.63所示的草图，然后单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。选取创建的草图点，在下拉列表框中选择选项，在文本框中输入值8，在文本框中输入值15，在文本框中输入值118，其余参数采用系统默认设置，单击按钮，完成孔特征4的创建。

图11.61 孔特征4

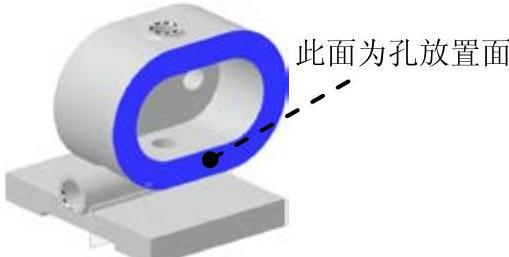

图11.62 定义孔放置面

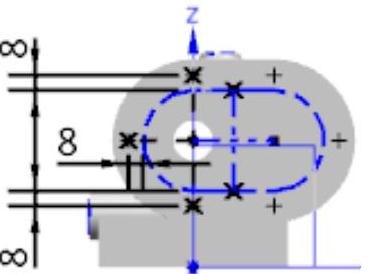

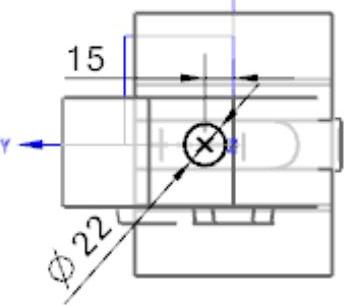

图11.63 孔定位

Step30.创建图11.64所示的螺纹特征3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“螺纹”对话框（一）。

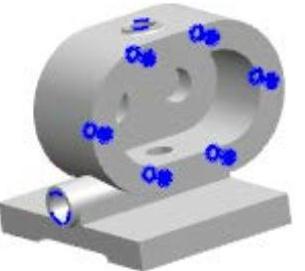

图11.64 螺纹特征3

（2）定义螺纹类型及位置。选中选项，在绘图区选取图11.66所示的孔特征为螺纹放置面，系统弹出“螺纹”对话框（二）。

（3）确定螺纹的尺寸。在弹出的“螺纹”对话框（二）中的文本框中输入值10，在文本框中输入值10，在文本框中输入值1.5，在文本框中输入值60，其余参数采用系统默认设置，单击按钮，完成螺纹特征3的创建。

（4）参考以上步骤，创建其余5个孔的详细螺纹。

Step31.创建图11.65所示的沉头孔特征5。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在类型下拉列表框中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在模型中选取图11.66所示的孔的放置面，单击按钮，进入草图环境。系统弹出“草图点”对话框。

（3）定义孔的放置位置。系统自动弹出“草图点”对话框，在图11.67所示的草图中单击一点，然后单击按钮退出“草图点”对话框，标注图11.67所示的尺寸，然后单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。选取创建的草图点，在下拉列表框中选择选项，在文本框中输入值19，在文本框中输入值2，在文本框中输入值11，在下拉列表框中选择选项，其余参数采用系统默认值，单击按钮，完成沉头孔特征的创建。

图11.65 孔特征5

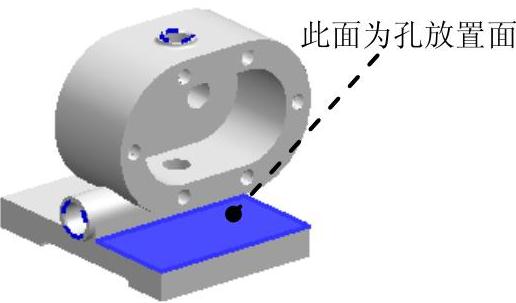

图11.66 定义孔放置面

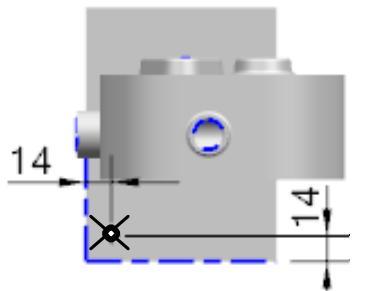

图11.67 定义孔位置

Step32.创建图11.68所示的阵列特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“阵列特征”对话框。

（2）在绘图区选取Step31所创建的沉头孔特征5。

（3）定义阵列类型。在“阵列特征”对话框区域的下拉列表中选择选项。

（4）指定方向。在区域中，激活，指定YC基准轴为指定矢量。

（5）在“阵列特征”对话框下拉列表中选择选项，在的文本框中输入值2，在的文本框中输入值77。

（6）在区域中，选中复选框，激活，指定-XC基准轴为指定矢量。

（7）在“阵列特征”对话框下拉列表中选择选项，在的文本框中输入值2，在的文本框中输入值112。

（8）单击“阵列特征”对话框中的按钮，完成阵列特征2的创建。

Step33.创建边倒圆特征5。选取图11.69所示的边线为边倒圆参照，其圆角半径值为2。

图11.68 阵列特征2

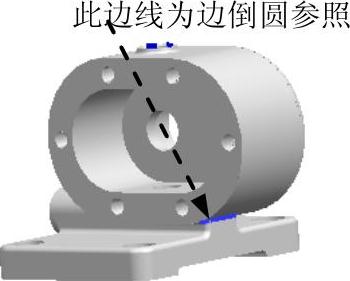

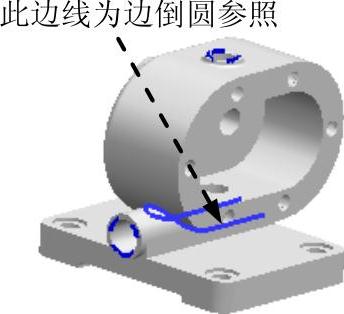

图11.69 边倒圆特征5

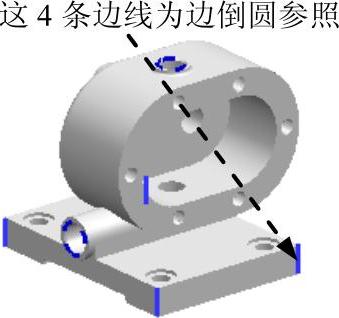

Step34.创建边倒圆特征6。选取图11.70所示的4条边线为边倒圆参照，其圆角半径值为10。

Step35.创建边倒圆特征7。选取图11.71所示的边线为边倒圆参照，其圆角半径值为2。

Step36.创建边倒圆特征8。选取图11.72所示的边线为边倒圆参照，其圆角半径值为3。

图11.70 边倒圆特征6

图11.71 边倒圆特征7

图11.72 边倒圆特征8

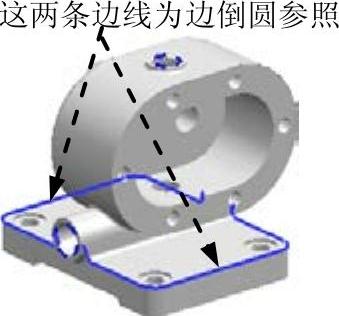

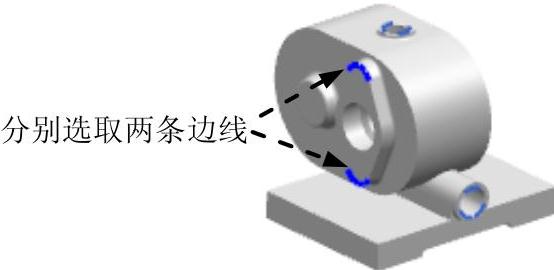

Step37.创建边倒圆特征9。选取图11.73所示的两条边线为边倒圆参照，其圆角半径值为3。

Step38.创建边倒圆特征10。选取图11.74所示的两条边线为边倒圆参照，其圆角半径值为3。

Step39.创建边倒圆特征11。选取图11.75所示的边线为边倒圆参照，其圆角半径值为3。

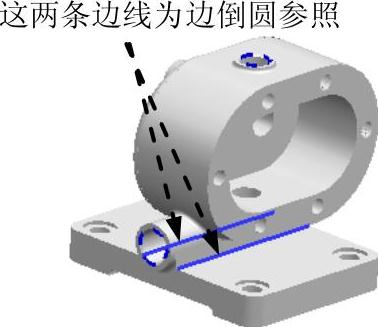

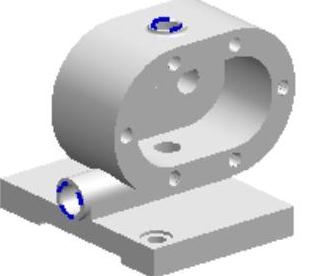

图11.73 边倒圆特征9

图11.74 边倒圆特征10

图11.75 边倒圆特征11

Step40.保存零件模型。选择下拉菜单命令，即可保存零件模型。
