如何使用插接器进行阵列操作

实例概述:

本实例介绍了插接器的设计过程。主要运用了实体建模与曲面建模相结合的方法，设计过程中主要运用到了以下命令：拉伸、旋转、有界平面、缝合和阵列等。零件模型及相应的模型树如图22.1所示。

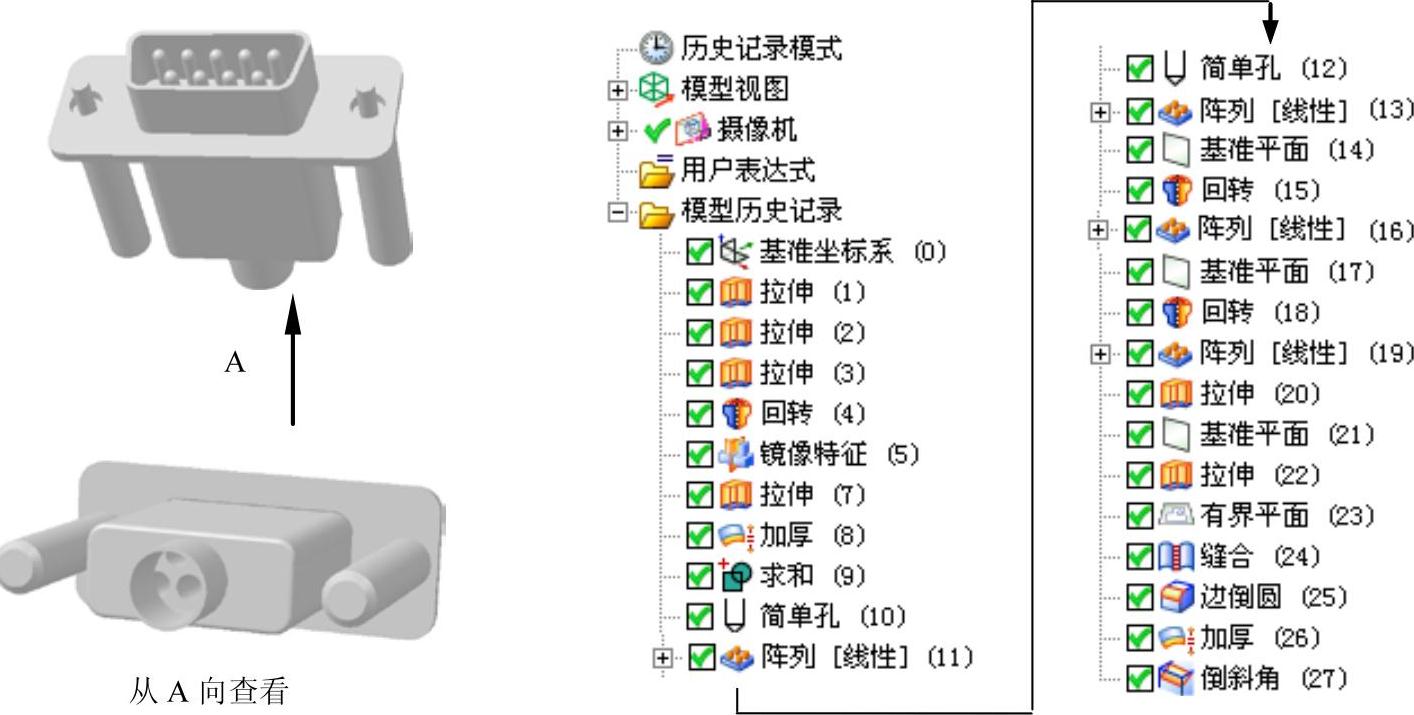

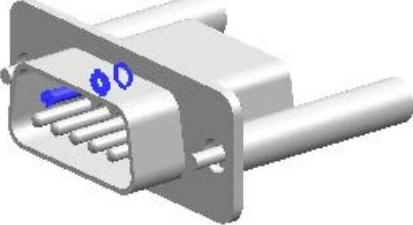

图22.1 零件模型及模型树

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选择模板类型为，在文本框中输入文件名称plug，单击按钮，进入建模环境。

Step2.创建图22.2所示的拉伸特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。单击按钮，选取ZX基准平面为草图平面，选中区域的复选框，单击按钮。

②进入草图环境，绘制图22.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值11.5，并单击区域的“反向”按钮，定义YC基准轴正方向为拉伸方向，其他参数采用系统默认设置。

（4）单击按钮，完成拉伸特征1的创建。

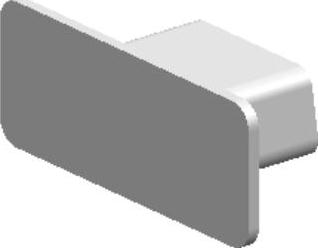

图22.2 拉伸特征1

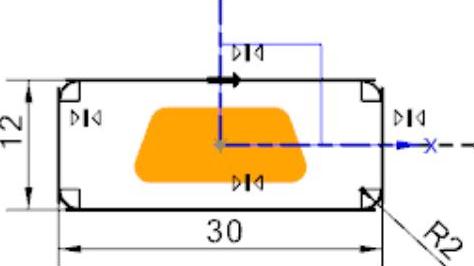

图22.3 截面草图

Step3.创建图22.4所示的拉伸特征2。选择下拉菜单命令，选取ZX基准平面为草图平面，取消选中区域的复选框；绘制图22.5所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值1，定义YC基准轴负方向为拉伸方向，在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求和运算，单击按钮，完成拉伸特征2的创建。

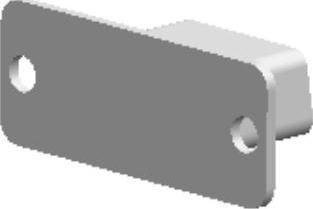

图22.4 拉伸特征2

图22.5 截面草图

Step4.创建图22.6所示的拉伸特征3。选择下拉菜单命令，选取图22.7所示的平面为草图平面；绘制图22.8所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并单击区域的“反向”按钮；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算，单击按钮，完成拉伸特征3的创建。

图22.6 拉伸特征3

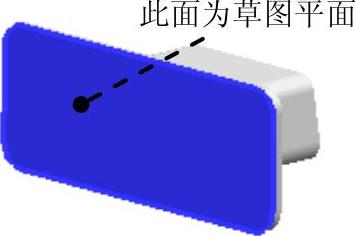

图22.7 定义草图平面

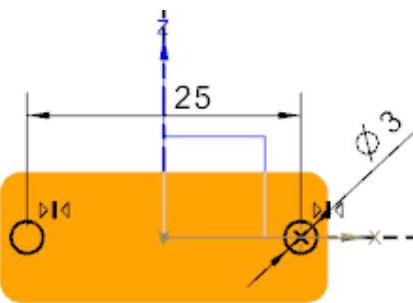

图22.8 截面草图

Step5.创建图22.9所示的回转特征1。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取XY基准平面为草图平面，单击按钮。

③进入草图环境，绘制图22.10所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。选取图22.10所示的直线为回转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360，在区域的下拉列表中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征1的创建。

Step6.创建图22.11所示的镜像特征。

（1）选择命令。选择下拉菜单命令，系统弹出“镜像特征”对话框。

（2）定义镜像平面。在镜像平面区域中单击按钮，选取YZ基准平面为镜像平面。

（3）定义镜像特征。在模型树中选取Step5创建的回转特征1为镜像特征。

（4）单击按钮，完成镜像特征的创建。

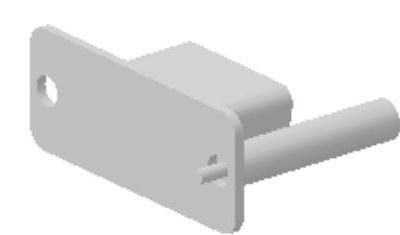

图22.9 回转特征1

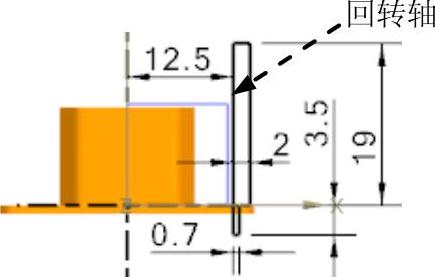

图22.10 截面草图

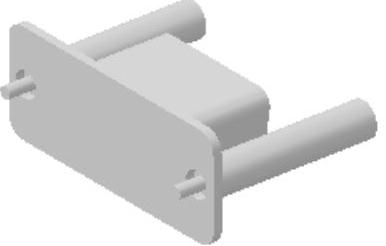

图22.11 镜像特征

Step7.创建图22.12所示的拉伸特征4。选择下拉菜单命令，选取图22.13所示的平面为草图平面；绘制图22.14所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5.5；在区域的下拉列表中选择选项；在下拉列表中选择选项，其他参数采用系统默认设置。单击按钮，完成拉伸特征4的创建。

图22.12 拉伸特征4

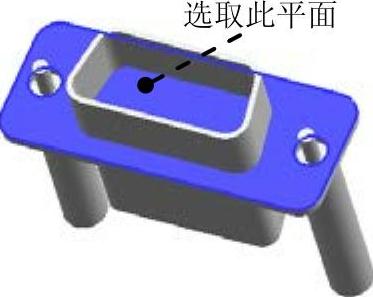

图22.13 定义草图平面

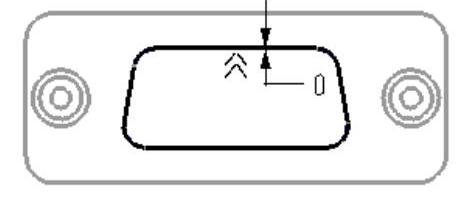

图22.14 截面草图

Step8.创建片体加厚特征。

（1）选择下拉菜单命令，系统弹出“加厚”对话框。

（2）定义加厚对象。在区域中单击按钮，选择Step7所创建的拉伸特征4。

（3）定义厚度值。在文本框中输入值0.5，在文本框中输入值0，采用系统默认的加厚方向。

（4）单击按钮，完成加厚特征的创建。

Step9.对实体进行求和操作。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取图22.15所示的特征为目标体，选取图22.16所示的特征为工具体，单击按钮，完成该布尔操作。

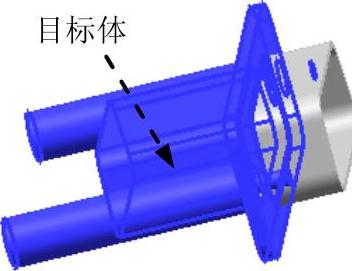

图22.15 定义目标体

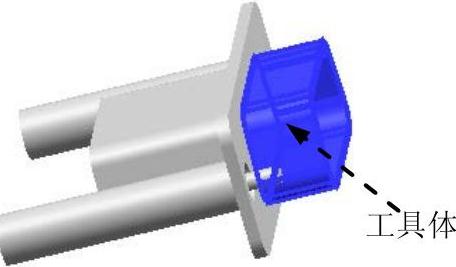

图22.16 定义工具体

Step10.创建图22.17所示的孔特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“孔”对话框。

（2）定义孔的类型及放置平面。在下拉列表中选择选项，单击“孔”对话框中的“绘制截面”按钮，然后在绘图区域中选取图22.18所示的孔的放置面，单击按钮，进入草图环境。

（3）定义孔的位置。系统自动弹出“草图点”对话框，在“草图点”对话框中的下拉列表中选择选项，然后在图22.18所示的孔的放置面上单击，单击按钮退出“草图点”对话框；标注图22.19所示的尺寸；单击按钮，退出草图环境。

（4）定义孔的形状和尺寸。在下拉列表中选择选项，在文本框中输入值2，在下拉列表中选择选项，在文本框中输入值50，在文本框中输入值118，其余参数采用系统默认设置，单击按钮完成孔特征1的创建。

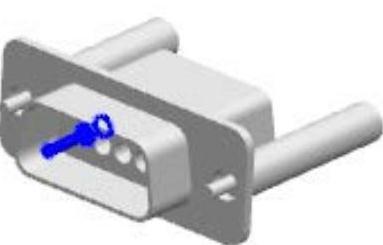

图22.17 孔特征1

图22.18 定义孔放置面

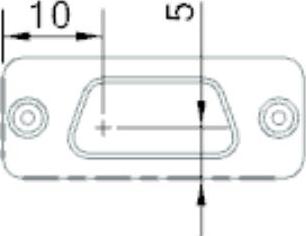

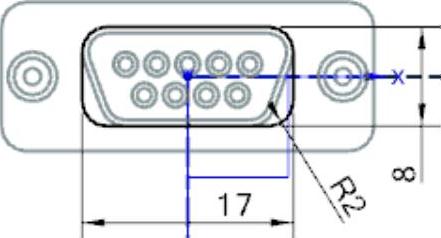

图22.19 定义孔位置

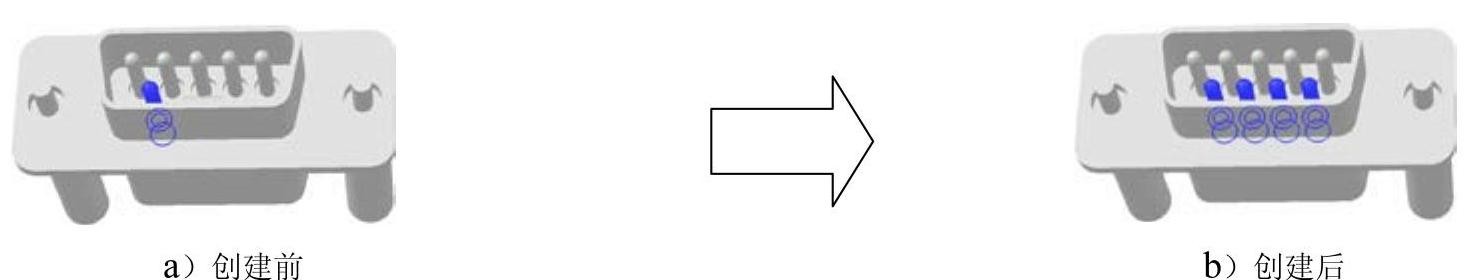

Step11.创建图22.20所示的阵列特征1。

（1）选择命令。选择下拉菜单命令，系统弹出“阵列特征”对话框。

（2）在绘图区选取Step10所创建的孔特征1。

（3）定义阵列类型。在“阵列特征”对话框下拉列表中选择选项。

（4）在“阵列特征”对话框区域后的下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入值5，并在文本框中输入值2.5。

（5）单击按钮，完成阵列特征1的创建。

Step12.创建图22.21所示的孔特征2。参考Step10中的孔特征的创建步骤，孔的定义尺寸如图22.21b所示，完成孔特征2的创建。

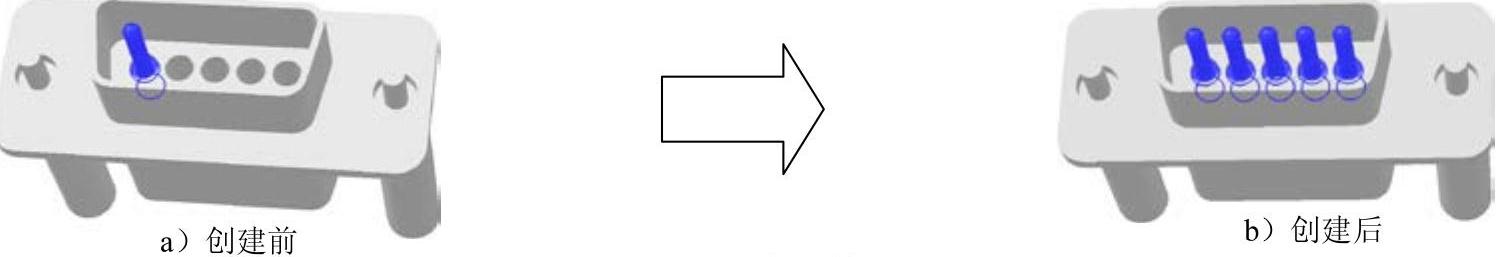

图22.20 阵列特征1

图22.21 孔特征2及定位尺寸

Step13.创建图22.22所示的阵列特征2。

（1）选择命令。选择下拉菜单命令，系统弹出“阵列特征”对话框。

（2）在绘图区选取Step12所创建的孔特征2。

（3）定义阵列类型。在“阵列特征”对话框下拉列表中选择选项。

（4）在“阵列特征”对话框区域后的下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入值4，并在文本框中输入值2.5。

（5）单击按钮，完成阵列特征2的创建。

Step14.创建图22.23所示的基准平面1。

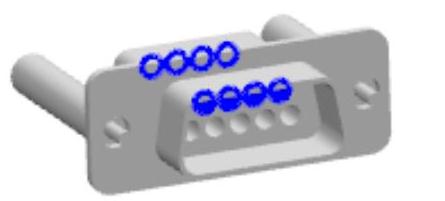

图22.22 阵列特征2(https://www.daowen.com)

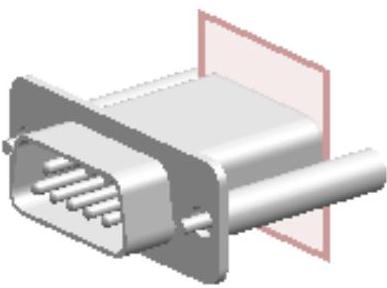

图22.23 基准平面1

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取YZ基准平面，在区域的文本框中输入值5，并单击“反向”按钮。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

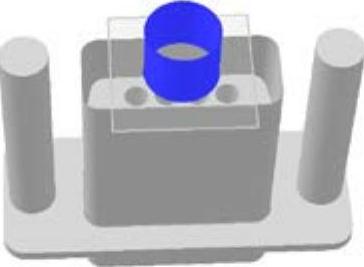

Step15.创建图22.24所示的回转特征2。

（1）选择命令。选择命令（或单击按钮），系统弹出“回转”对话框。

（2）定义回转特征截面。

①单击区域中的按钮，系统弹出“创建草图”对话框。

②定义草图平面。选取基准平面1为草图平面，单击按钮。

③进入草图环境，绘制图22.25所示的截面草图。

④选择下拉菜单命令（或单击按钮），退出草图环境。

（3）定义回转轴。选取图22.25所示的直线为回转轴。

（4）定义回转角度。在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0，在下拉列表中选择选项，并在其下的文本框中输入值360；在区域中选择选项，采用系统默认的求和对象。

（5）单击按钮，完成回转特征2的创建。

图22.24 回转特征2

图22.25 截面草图

Step16.创建图22.26所示的阵列特征3。

（1）选择命令。选择下拉菜单命令，系统弹出“阵列特征”对话框。

（2）在绘图区选取Step15所创建回转特征2。

（3）定义阵列类型。在“阵列特征”对话框下拉列表中选择选项。

（4）在“阵列特征”对话框区域后的下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入值5，并在文本框中输入值2.5。

（5）单击按钮，完成阵列特征3的创建。

图22.26 阵列特征3

Step17.创建图22.27所示的基准平面2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表选择选项，选取Step14所创建的基准平面1，在区域的文本框中输入值1.5，并单击“反向”按钮。

（3）在“基准平面”对话框中单击按钮，完成基准平面2的创建。

Step18.创建图22.28所示的回转特征3。选择下拉菜单命令，系统弹出“回转”对话框。选取基准平面2为草图平面，绘制图22.29所示的截面草图；在绘图区域中选取图22.29所示的直线为回转轴，在“回转”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在下拉列表中选择选项，并在其下的文本框中输入值360，在区域的下拉列表中选择选项，单击按钮，完成回转特征3的创建。

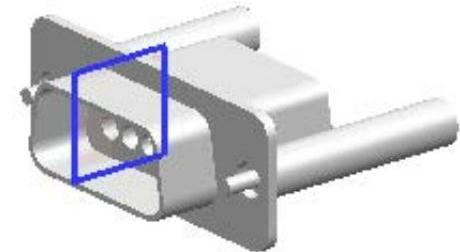

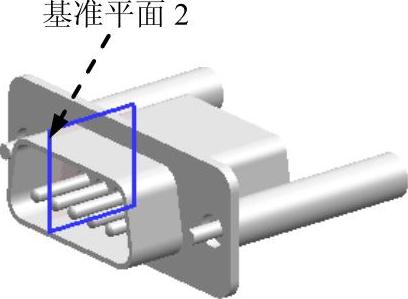

图22.27 基准平面2

图22.28 回转特征3

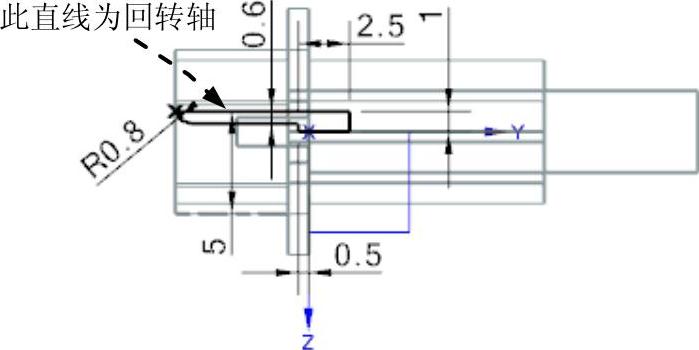

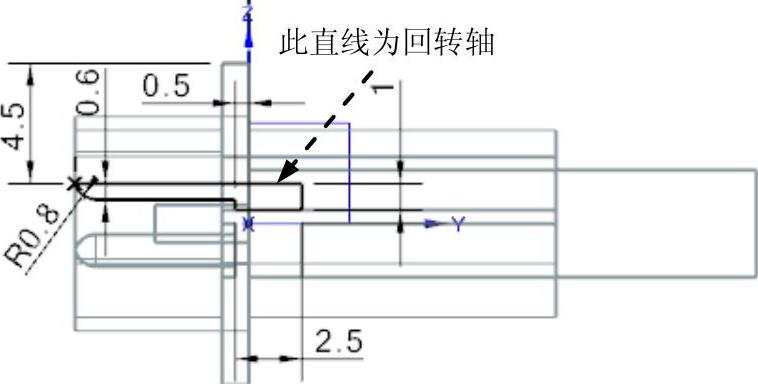

图22.29 截面草图

Step19.创建图22.30所示的阵列特征4。

（1）选择命令。选择下拉菜单命令，系统弹出“阵列特征”对话框。

（2）在绘图区选取Step18所创建的回转特征3。

（3）定义阵列类型。在“阵列特征”对话框下拉列表中选择选项。

（4）在“阵列特征”对话框区域后的下拉列表中选择选项，在下拉列表中选择选项，在文本框中输入值4，并在文本框中输入值2.5。

（5）单击按钮，完成阵列特征4的创建。

图22.30 阵列特征4

Step20.创建图22.31所示的拉伸特征5。选择下拉菜单命令，系统弹出“拉伸”对话框。选取图22.32所示的平面为草图平面；绘制图22.33所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值16.5；在区域的下拉列表中选择选项；在下拉列表中选择选项，其他参数采用系统默认设置。单击按钮，完成拉伸特征5的创建。

图22.31 拉伸特征5

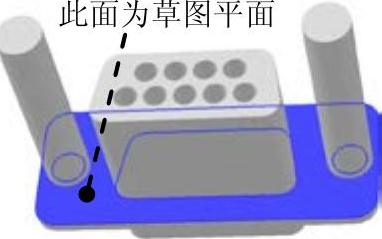

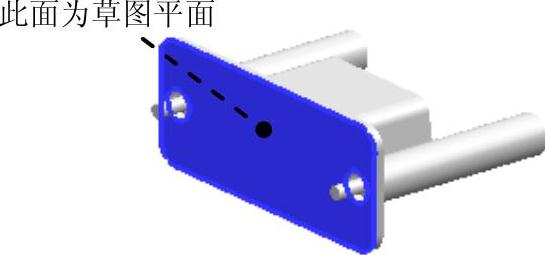

图22.32 定义草图平面

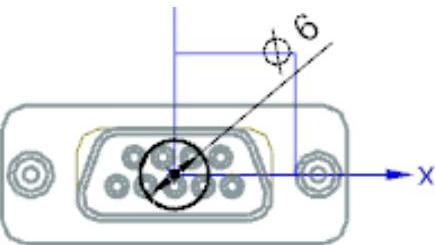

图22.33 截面草图

Step21.创建图22.34所示的基准平面3。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“基准平面”对话框。

（2）定义基准平面参照。在区域的下拉列表中选择选项，在绘图区选取ZX基准平面，在区域的文本框中输入值16.5。

（3）在“基准平面”对话框中单击按钮，完成基准平面3的创建。

Step22.创建图22.35所示的拉伸特征6。选择下拉菜单命令，选取基准平面3为草图平面；绘制图22.36所示的截面草图；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入值0；在区域的下拉列表中选择选项，并在其下的文本框中输入值5，在区域的下拉列表中选择选项；在下拉列表中选择选项，其他参数采用系统默认设置。单击按钮，完成拉伸特征6的创建。

图22.34 基准平面3

图22.35 拉伸特征6

图22.36 截面草图

Step23.创建图22.37b所示的有界平面特征1。

（1）选择下拉菜单命令，系统弹出“有界平面”对话框。

（2）定义边界线串。根据系统的提示，选取图22.37a中所示边线。

（3）单击按钮，完成有界平面1的创建。

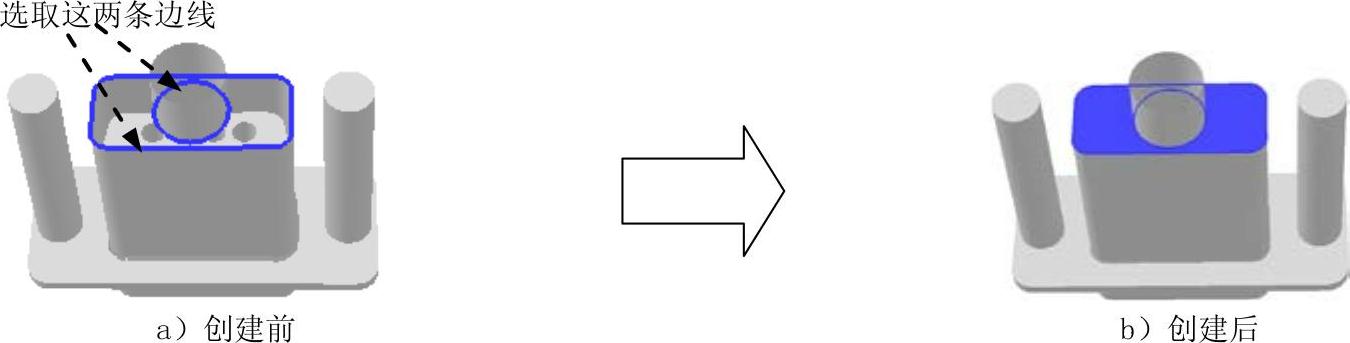

图22.37 有界平面特征1

Step24.创建曲面缝合特征。

（1）选择下拉菜单命令，系统弹出“缝合”对话框。

（2）定义缝合对象。在区域中单击按钮，选取图22.38所示的面为缝合目标体；在区域中单击按钮，选取图22.39所示的面为缝合工具体。

（3）在“缝合”对话框中单击按钮，完成缝合特征的创建。

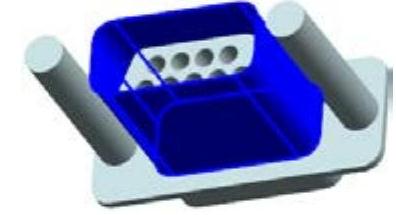

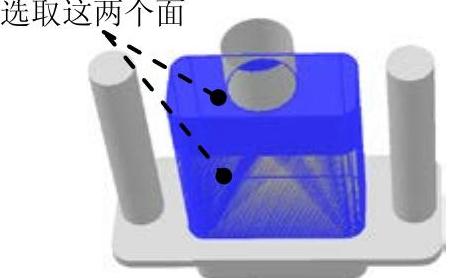

图22.38 定义目标体

图22.39 定义工具体

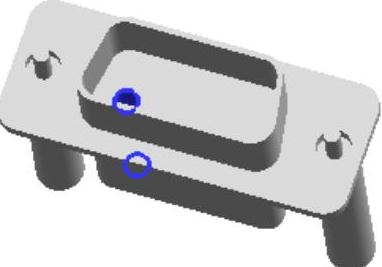

Step25.创建图22.40b所示的边倒圆特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）在区域中单击按钮，选取图22.40a所示的边线为边倒圆参照，并在文本框中输入值0.4。

（3）单击按钮，完成边倒圆特征1的创建。

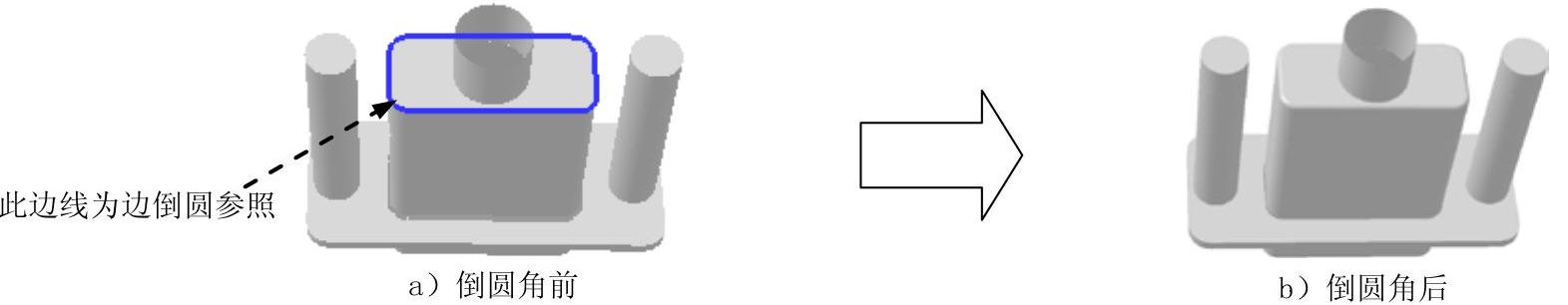

图22.40 边倒圆特征1

Step26.创建图22.41b所示的片体加厚特征1。

（1）选择下拉菜单命令，系统弹出“加厚”对话框。

（2）定义加厚对象。在区域中单击按钮，选取图22.41a所示的曲面特征。

（3）定义厚度值。在文本框中输入值0.3，在文本框中输入值0，采用系统默认的加厚方向。

（4）单击按钮，完成加厚特征1的创建。

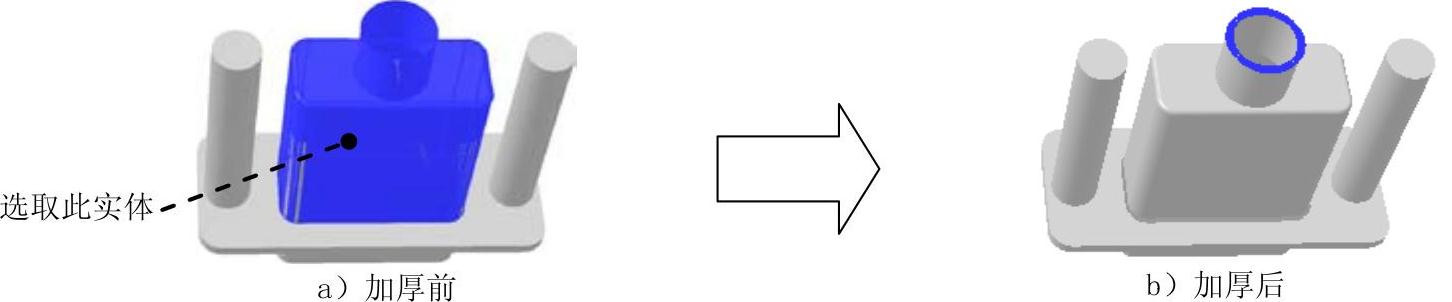

图22.41 片体加厚特征1

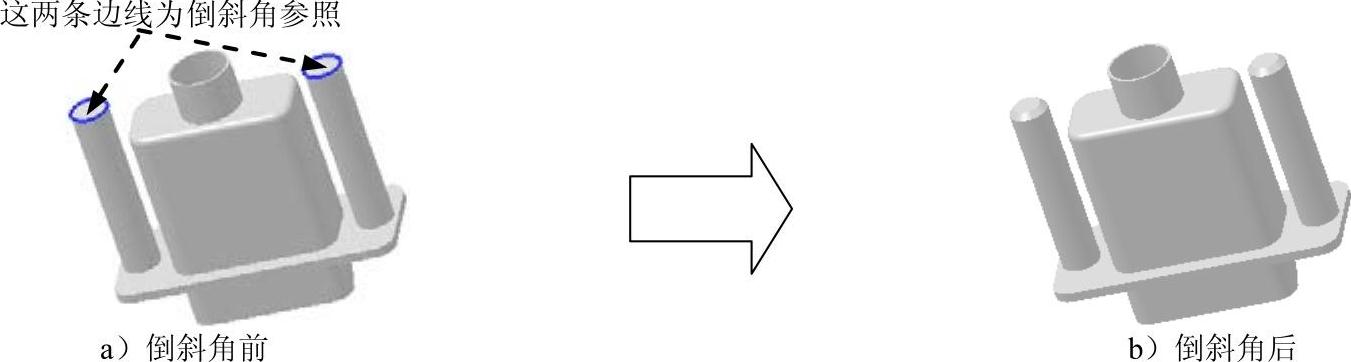

Step27.创建图22.42b所示的倒斜角特征。

（1）选择命令。选择下拉菜单命令，系统弹出“倒斜角”对话框。

（2）在区域中单击按钮，选取图22.42a所示的两条边线为倒斜角参照，在区域的下拉列表中选择选项；并在文本框中输入值0.6。

（3）单击按钮，完成倒斜角特征的创建。

图22.42 倒斜角特征

Step28.保存零件模型。选择下拉菜单命令，即可保存零件模型。
