1. 绘图任务

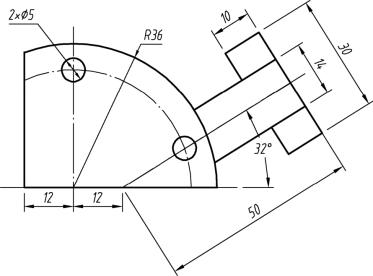

设置相关的绘图环境，绘制如图 2.3.3.1 所示的回转柄图形。

2. 绘图要求

（1）以自己的姓名加学号命名建立文件夹。

（2）将图形界限设置为 200×200，并设置如下图层：

标注线图层BZX，线型Continuous，线宽0.25，颜色为绿色。

粗实线图层CCX，线型Continuous，线宽0.5，颜色为白色。

点画线图层DHX，线型Center，线宽0.25，颜色为红色。

（3）按绘图方式要求及尺寸抄画回转柄，并以“回转柄”为名存入刚才建立的文件夹。

图2.3.3.1

回转柄图形部分结构与水平线成一定的角度，对于这种结构可以采用构造线方式进行绘图。

构造线命令

1. 功 能

可画一条或一组无穷长的直线。

2. 调 用

方法 1：下拉菜单【绘图】—【构造线】。

方法 2：工具栏。

方法 3：命令行输入XL。

3. 步 骤

（1）两点构造线

命令：XL

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：（指定通过第一点）

指定通过点：（指定通过第二点）

指定通过点：（指定通过点，再画一条线或按回车结束）

（2）角度构造线

命令：XL

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：A（输入A，选择角度选项）

输入构造线的角度 (0) 或 [参照(R)]：（输入与水平线之间的角度）

指定通过点：（指定通过点）

指定通过点：（指定通过点，再画一条线或按回车结束）

（3）水平构造线

命令：XL

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：H（输入H，选择水平选项）

指定通过点：（指定通过点后画出一条水平线）

指定通过点：（指定通过点后画出一条水平线或按回车结束）

（4）垂直构造线

命令：XL

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：V（输入V，选择垂直选项）

指定通过点：（指定通过点后画出一条铅垂线）

指定通过点：（指定通过点后画出一条铅垂线或按回车结束）

（5）平行构造线(www.daowen.com)

命令：XL

指定点或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：O（输入O，选择平行直选项）

指定偏移距离或 [通过(T)] ＜通过＞：（输入偏移距离）

选择直线对象：（选择一条构造线）

指定向哪侧偏移：（指定在已知构造线的那一侧偏移）

选择直线对象：（可重复绘制构造线或按回车结束）

回转柄的绘制

步骤 1：图层设置。设置粗实线、细实线、点画线的名称、线型、颜色等，且设置图形界限。

步骤2：绘制 R30，R36 的两个同心圆，并绘制点画线，如图2.3.3.2所示。

步骤3：对图形进行修剪，结果如图 2.3.3.3 所示。

步骤4：绘制角度为 32°，与圆中心的水平距离为12的构造线，如图2.3.3.4所示。

图2.3.3.2

图2.3.3.3

图2.3.3.4

步骤5：绘制 φ 6 的两个圆，如图2.3.3.5所示。

步骤6：构造线偏移，偏移值为7和15，如图2.3.3.6所示。

步骤7：绘制构造线，角度为 122°，如图2.3.3.7所示。

图2.3.3.5

图2.3.3.6

图2.3.3.7

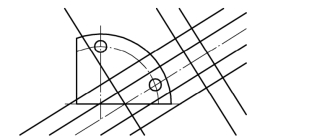

步骤8：构造线偏移，偏移值为50和40，如图2.3.3.8所示。

步骤9：对图形进行修剪，结果如图 2.3.3.9 所示。

步骤10：以“回转柄”为名保存文件。

图2.3.3.8

图2.3.3.9

通过本次任务，熟练掌握构造线的绘制方法。

利用构造线等相关命令，抄画如下图例。

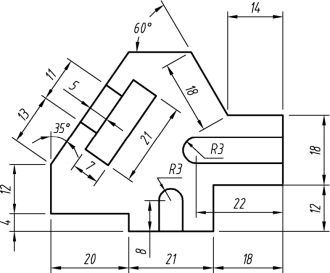

练习图1

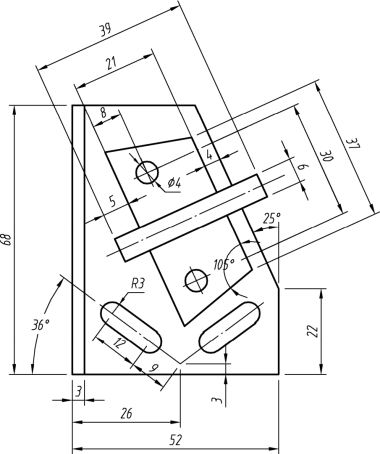

练习图2
