设置工件类型属性及调整方法详解

工件也称毛坯，它是加工零件的坯料。为了在模拟加工时的仿真效果更加真实，我们需要在模型中设置工件；另外，如果需要系统自动运算进给速度等参数，设置工件也是非常重要的。下面还是以前面打开的模型VOLUME_MILLING.mcx-8为例，紧接着上节的操作来继续说明设置工件的一般步骤。

Step1.在“操作管理”中单击节点前的“+”号，将该节点展开，然后单击节点，系统弹出图3.3.1所示的“机床群组属性”对话框。

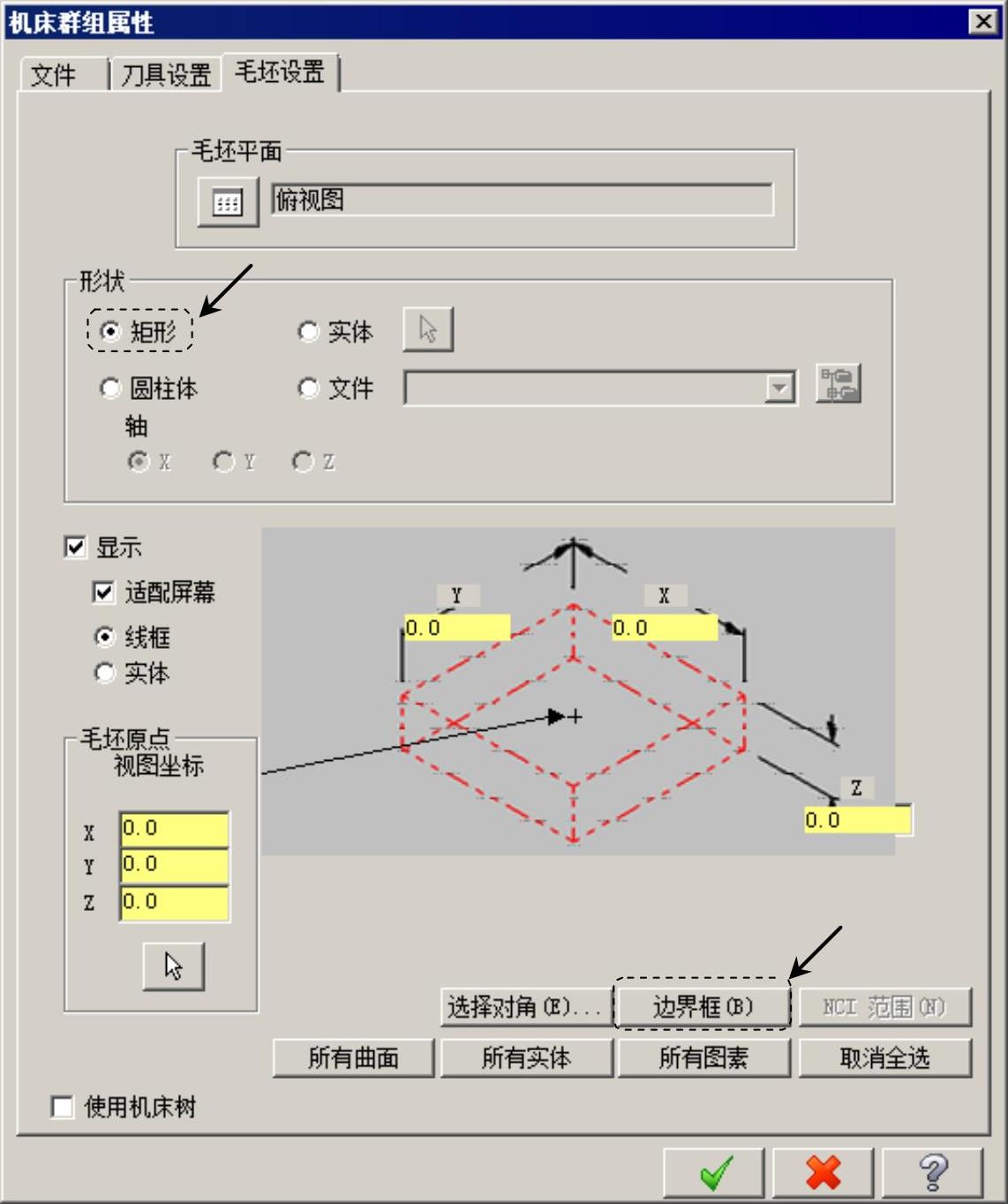

图3.3.1 “机床群组属性”对话框

图3.3.1所示的“机床群组属性”对话框中“毛坯设置”选项卡的各选项说明如下。

● 按钮：用于设置素材视角。单击该按钮可以选择被排列的素材样式的视角。例如：如果加工一个系统坐标（WCS）不同于Top视角的机件，则可以通过该按钮来选择一个适当的视角。Mastercam可以根据存储的基于WCS或者刀具平面的个别视角创建操作，甚至可以改变组间刀路的WCS或者刀具平面。

● 单选项：用于创建一个矩形的工件。

● 单选项：用于选取一个实体工件。当选中此单选项时，其后的按钮被激活，单击该按钮可以在绘图区域选取一个实体为工件。

● 单选项：用于创建一个圆柱体工件。当选中此单选项时，其下的单选项、单选项和单选项被激活，选中这三个单选项分别可以定义圆柱体的轴线在相对应的坐标轴上。

● 单选项：用于设置选取一个来自文件的实体模型（文件类型为STL）为工件。当选中此单选项时，其后的按钮被激活，单击该按钮可以在任意的目录下选取工件。

● 复选框：用于设置工件在绘图区域显示。当选中该复选框时，其下的复选框、单选项和单选项被激活。

● 复选框：用于创建一个恰好包含模型的工件。

● 单选项：用于设置以线框的形式显示工件。

● 单选项：用于设置以实体的形式显示工件。

● 按钮：用于选取模型原点，同时也可以在区域的文本框、文本框和文本框中输入值来定义工件的原点。

● 文本框：用于设置在X轴方向的工件长度。此文本框将根据定义的工件类型进行相应的调整。

● 文本框：用于设置在Y轴方向的工件长度。此文本框将根据定义的工件类型进行相应的调整。

● 文本框：用于设置在Z轴方向的工件长度。此文本框将根据定义的工件类型进行相应的调整。

● 按钮：用于以选取模型对角点的方式定义工件的尺寸。当通过此种方式定义工件的尺寸后，模型的原点也会根据选取的对角点进行相应的调整。

● 按钮：用于根据用户所选取的几何体来创建一个最小的工件。

● 按钮：用于对限定刀路的模型边界进行计算创建工件尺寸，此功能仅基于进给速率进行计算，不根据快速移动进行计算。

● 按钮：用于以所有可见的表面来创建工件尺寸。

● 按钮：用于以所有可见的实体来创建工件尺寸。

● 按钮：用于以所有可见的图素来创建工件尺寸。

● 按钮：用于移除创建的工件尺寸。

Step2.设置工件的形状。在“机床群组属性”对话框的区域中选中单选项。

Step3.设置工件的尺寸。在“机床群组属性”对话框中单击按钮，系统弹出图3.3.2所示的“边界框”对话框，接受系统默认的选项，单击按钮，返回到“机床群组属性”对话框，此时该对话框如图3.3.3所示。

(https://www.daowen.com)

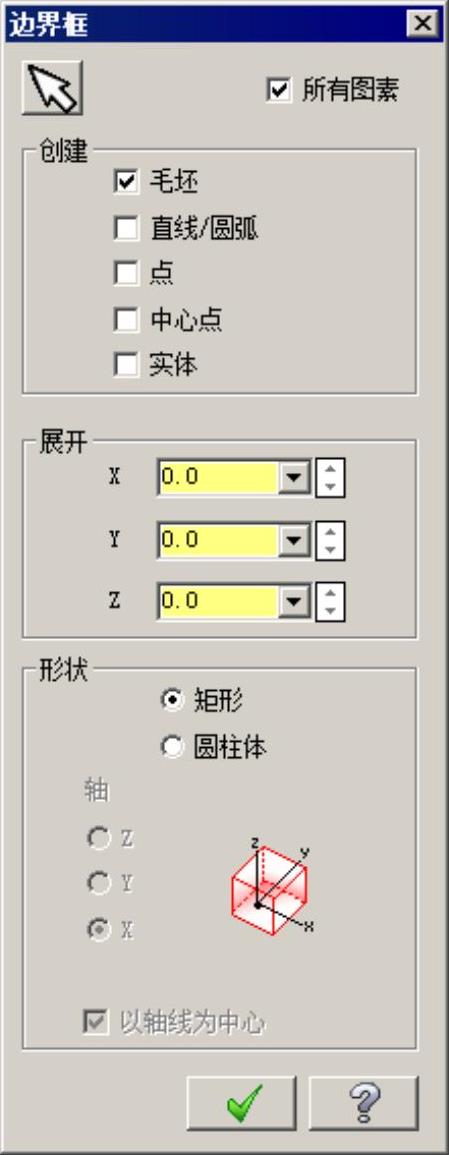

图3.3.2 “边界框”对话框

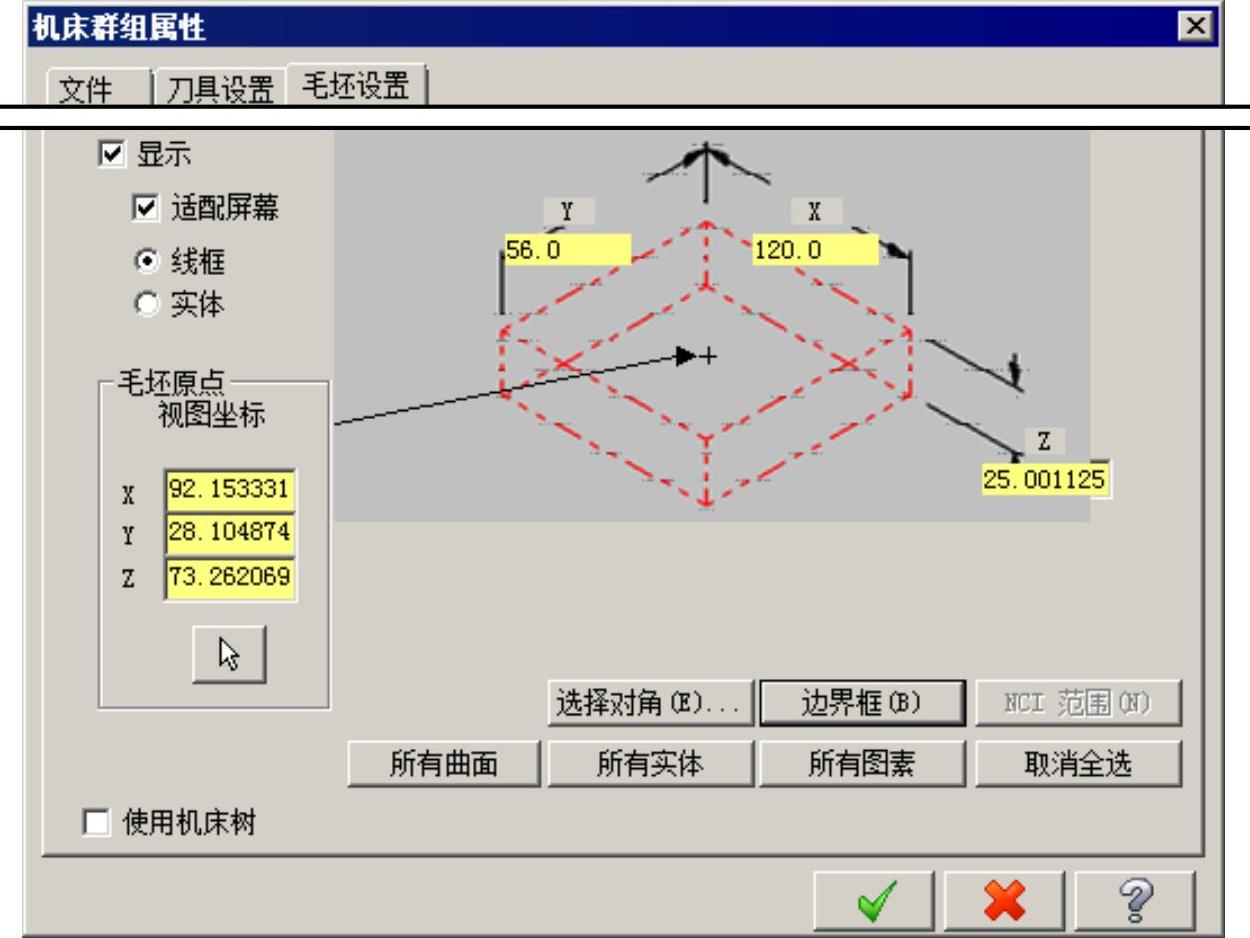

图3.3.3 “机床群组属性”对话框

图3.3.2所示的“边界框”对话框中各选项说明如下。

● 按钮：用于选取创建工件尺寸所需的图素。

● 复选框：用于选取创建工件尺寸所需的所有图素。

● 区域：该区域包括复选框、复选框、复选框、复选框和复选框。

☑ 复选框：用于创建一个与模型相近的工件坯。

☑ 复选框：用于创建线或者圆弧。当定义的图形为矩形时，则会创建接近边界的直线；当定义的图形为圆柱形时，则会创建圆弧和线。

☑ 复选框：用于在边界盒的角或者长宽处创建点。

☑ 复选框：用于创建一个中心点。

☑ 复选框：用于创建一个与模型相近的实体。

● 区域：该区域包括文本框、文本框和文本框。此区域根据区域的不同而有所差异。

☑ 文本框：用于设置X方向的工件延伸量。

☑ 文本框：用于设置Y方向的工件延伸量。

☑ 文本框：用于设置Z方向的工件延伸量。

● 区域：该区域包括单选项、单选项、单选项、单选项、单选项和复选框。

☑ 单选项：用于设置工件形状为立方体。

☑ 单选项：用于设置工件形状为圆柱体。

☑ 单选项：用于设置圆柱体的轴线在Z轴上。此单选项只有在工件形状为圆柱体时方可使用。

☑ 单选项：用于设置圆柱体的轴线在Y轴上。此单选项只有在工件形状为圆柱体时方可使用。

☑ 单选项：用于设置圆柱体的轴线在X轴上。此单选项只有在工件形状为圆柱体时方可使用。

☑ 复选框：用于设置圆柱体工件的轴心，当选中此复选框时，圆柱体工件的轴心在构图原点上；反之，圆柱体工件的轴心在模型的中心点上。

Step4.单击“机床群组属性”对话框中的按钮，完成工件的设置。此时零件如图3.3.4所示。

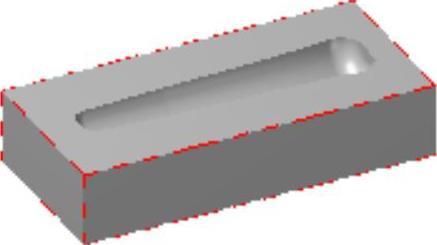

图3.3.4 显示工件

说明：从图3.3.4中可以观察到零件的边缘多了红色的双点画线，围成的图形即为工件。
