Step1.设置车端面参数。在“车削端面属性”对话框中单击
选项卡，选中
单选项，单击
按钮，在图形区选取图8.7.8所示的两个点（点1为毛坯右上顶点，点2为直线的端点），设置图8.7.9所示的参数。
图8.7.9所示的“面铣参数”选项卡中部分选项的说明如下。
●
文本框：用于定义在端面车削时，刀具在X方向超过所定义的矩形框的切削深度。
●
文本框：用于定义刀具在开始下一次切削之前退回的位置与端面间的增量。
●
复选框：选中此复选框，切削时，刀具从工件中心线向外切削。

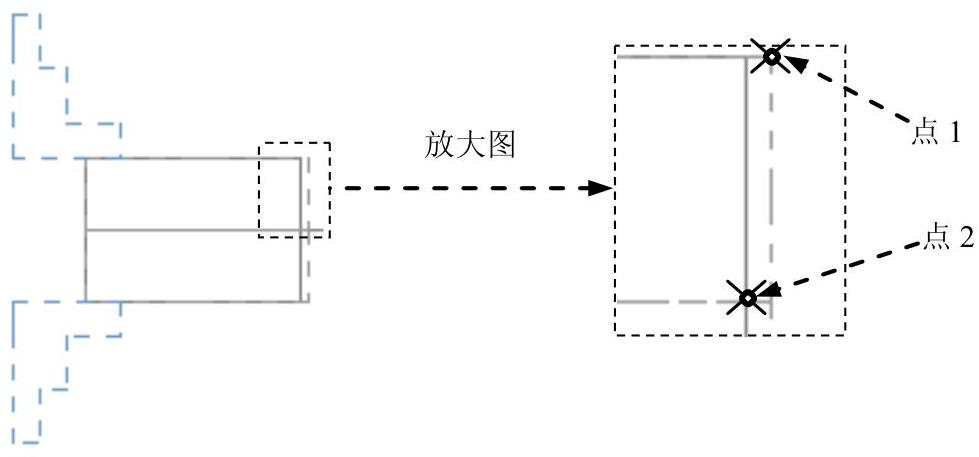

图8.7.8 定义夹爪位置(www.daowen.com)

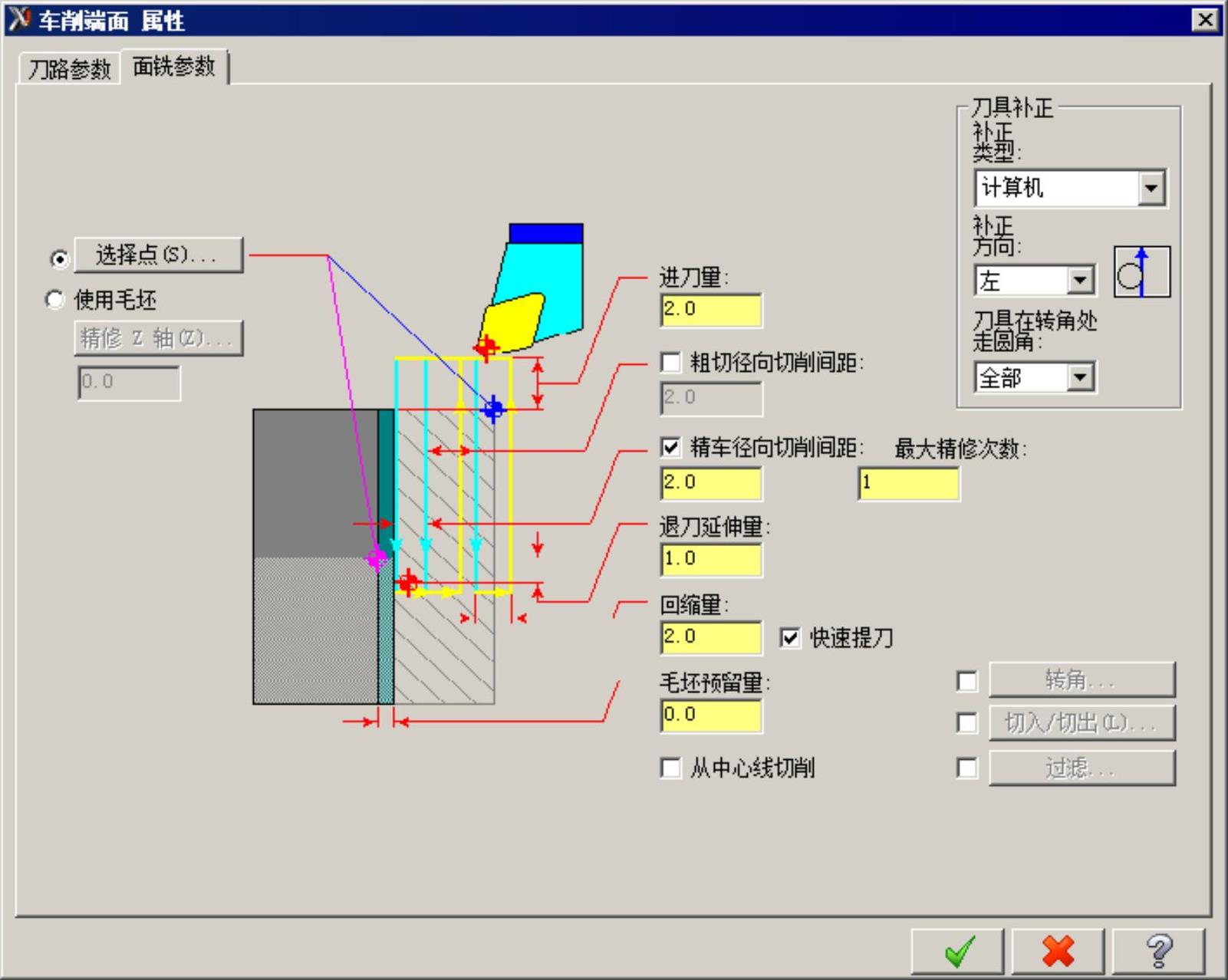

图8.7.9 “面铣参数”选项卡
Step2.单击
按钮，完成刀具的选择，此时系统将自动生成图8.7.10所示的刀具路径。

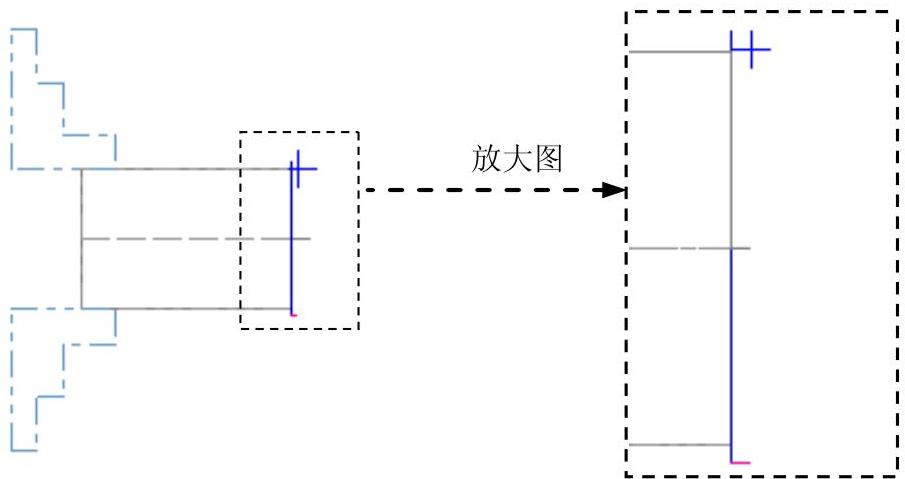

图8.7.10 刀具路径
