影响LTE吞吐量的因素，可通过调度类指标来分析，调度类指标可分资源调度（PRB）、调制编码方案（MCS）、单双流三类。

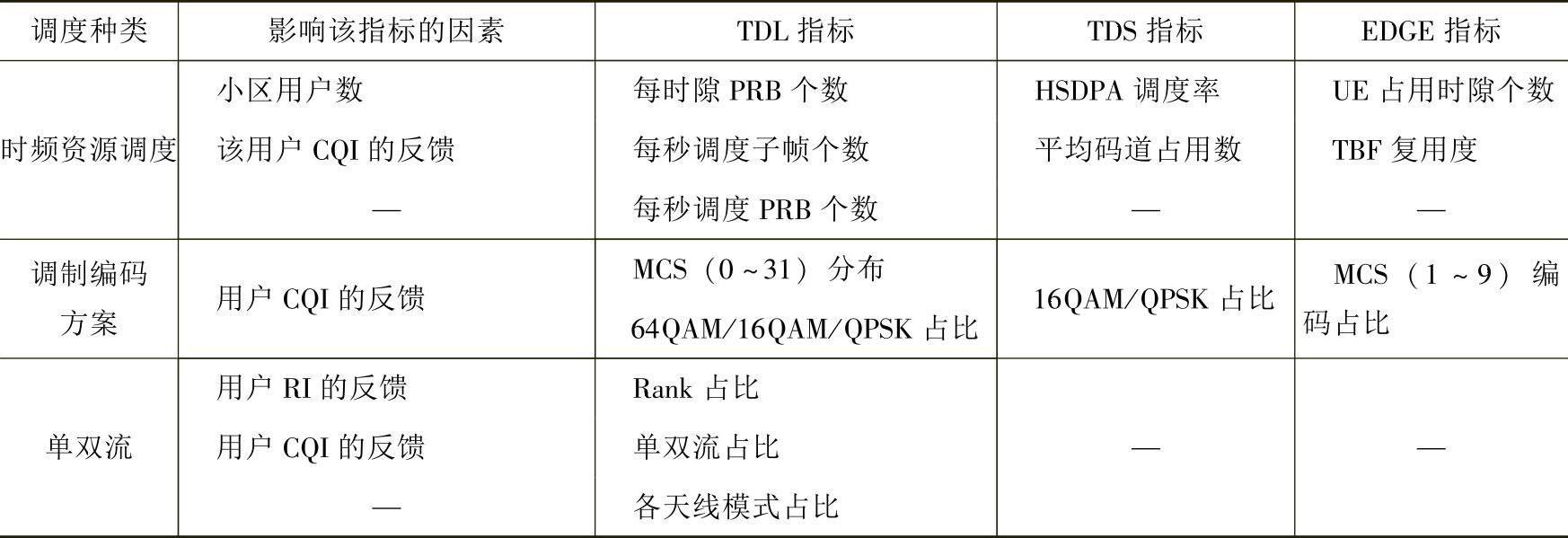

网络对用户的调度策略与用户反馈给网络的CQI和信道相关性RI有关，见表2-4。用户的CQI与RS-SINR呈对应关系。

表2-4 下行调度相关指标

1.资源调度指标

资源调度指标用来反映网络对用户资源的分配情况。

1）下行平均每时隙PRB数=已分配给用户的PRB总数／（已调度子帧数×2）；频域调度：资源调度指标最大值100，较直观，但不能反映子帧的调度情况。

2）下行每秒调度子帧个数=已分配给用户的子帧总数／业务下载时长；时域调度：资源调度指标最大值与资源配比有关系，资源配比为3∶1（3∶9∶2），最大值为600。

3）下行每秒PRB个数=已分配给用户的PRB总数／业务下载时长；资源调度指标最大值与资源配比有关系，资源配比为3∶1（3∶9∶2），最大值为120000。

说明：

1）一个长度为10 ms的无线帧由2个长度为5 ms的半帧构成，每个半帧由5个长度为1 ms的子帧构成，每个常规子帧由两个长度为0.5 ms的时隙构成，对于20 MHz带宽的LTE系统，每时隙最多包含100个PRB。

2）1个无线帧（10 ms）包含10个子帧，最多配置6个下行子帧，每个子帧由两个时隙构成，也就是1个无线帧最多配置12个下行时隙，所以1 s可支持12×100个下行时隙。

3）下行每秒PRB个数=1 s包含的下行时隙数×每时隙支持的100个PRB数，即120000。

D频段、E频段采用特殊子帧配比：10∶2∶2；F频段，与TD-SCDMA上下行对齐时采用特殊子帧配比：3∶9∶2；当TD-SCDMA采用UP shifting之后，TD-LTE F频段可采用特殊子帧配比：9∶3∶2。

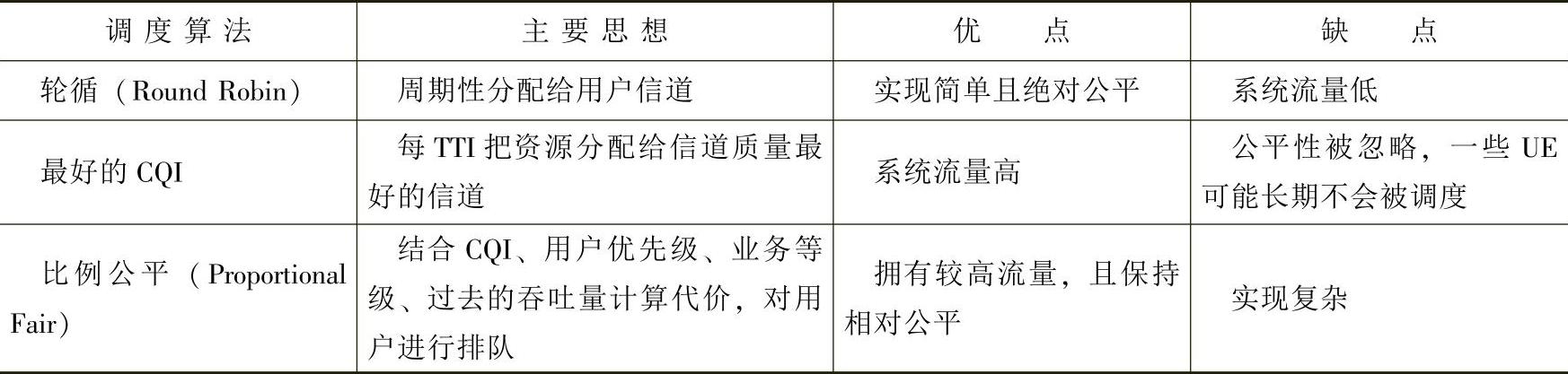

常用的资源调度算法见表2-5。

表2-5 资源调度算法

2.编码调制指标

编码调制指标反映信息传输的编码速率和调制方式。

1）下行平均MCS=各下行子帧MCS求和／下行MCS上报次数。

2）全带宽平均CQI=全带宽CQI求和／全带宽CQI上报次数。

3）调制方式占比=统计64QAM、16QAM、QPSK的调用次数占比。

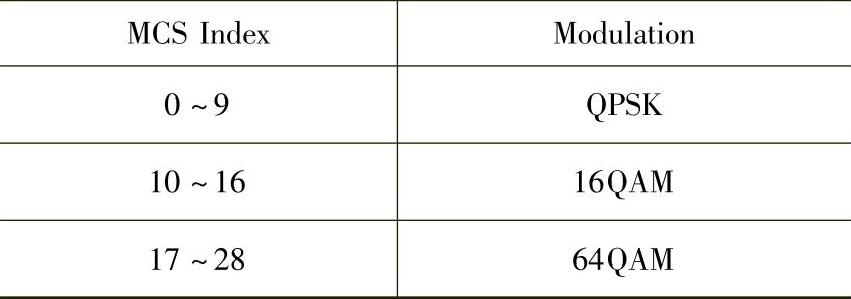

在LTE中，MCS有32个等级（0～31），见表2-6，等级越高，编码速率越快，吞吐量越高，但误码的几率也相对增大。(www.daowen.com)

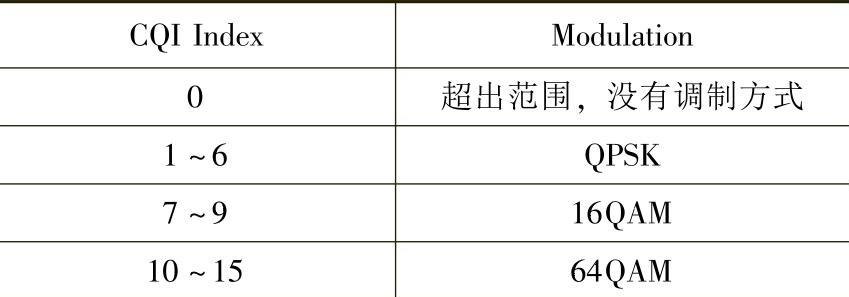

在LTE中，CQI有16个等级（0～15），见表2-7，等级越高，表示下行信道质量越好，期望得到更高的编码速率。

表2-6 LTE系统MCS等级及对应的调制方式

表2-7 LTE系统CQI等级及对应的调制方式

3.单双流相关指标

1）Rank=2占比：终端上报Rank=2个数／RANK上报总个数。

2）双流时长占比：使用双流下载时长／业务下载总时长。

3）双流流量占比：使用双流下载的数据流量／业务下载总数据量。

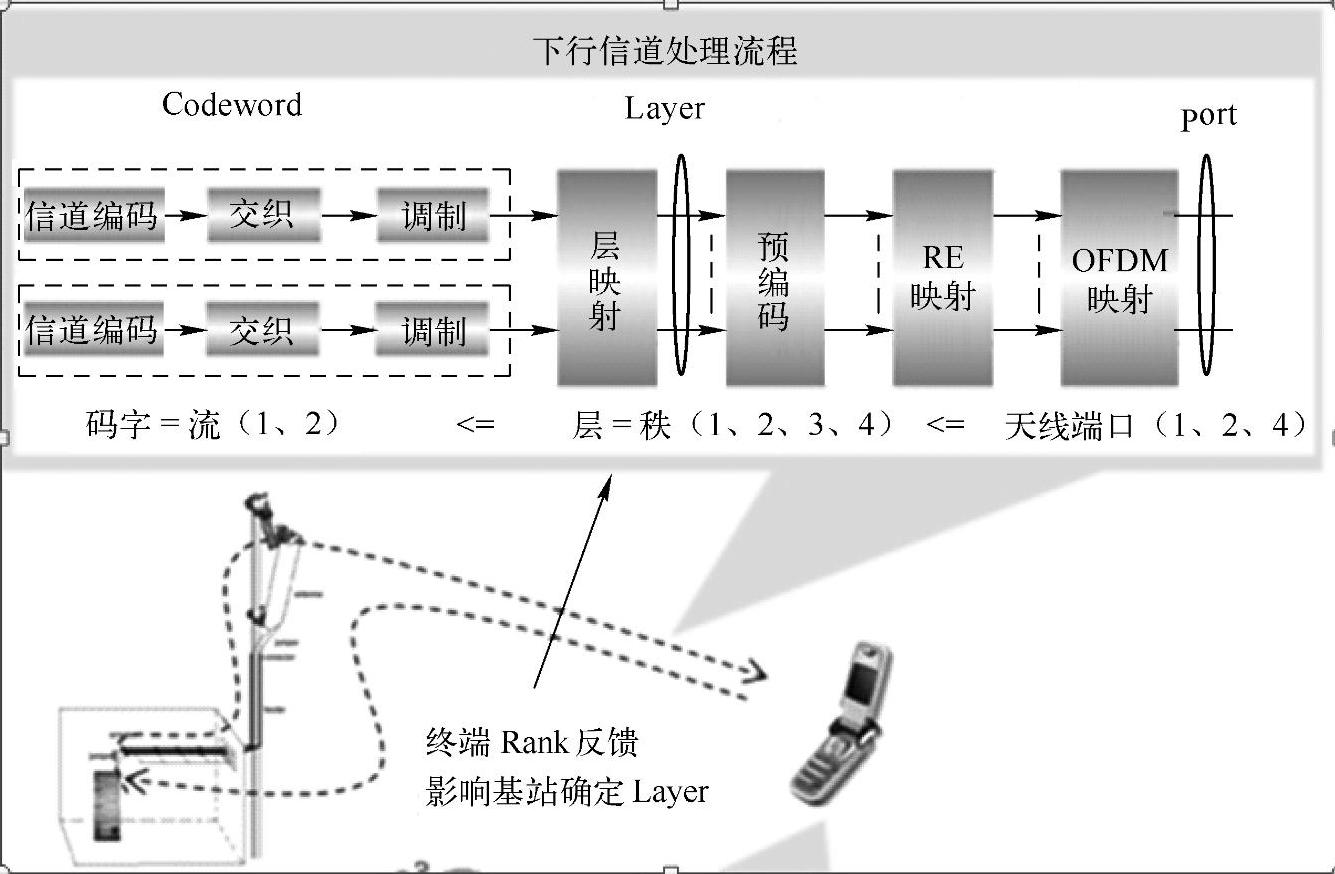

终端根据对信道相关性的检测，反馈秩指示（Rank Indicator，RI）给eNB，当空间独立性较好时，反馈Rank=2；eNB根据RI的值决策是否使用双流发送；终端根据芯片上报的TB Number来判断单双流的情况，如图2-8所示。

图2-8 TD-LTE系统下行信道处理流程

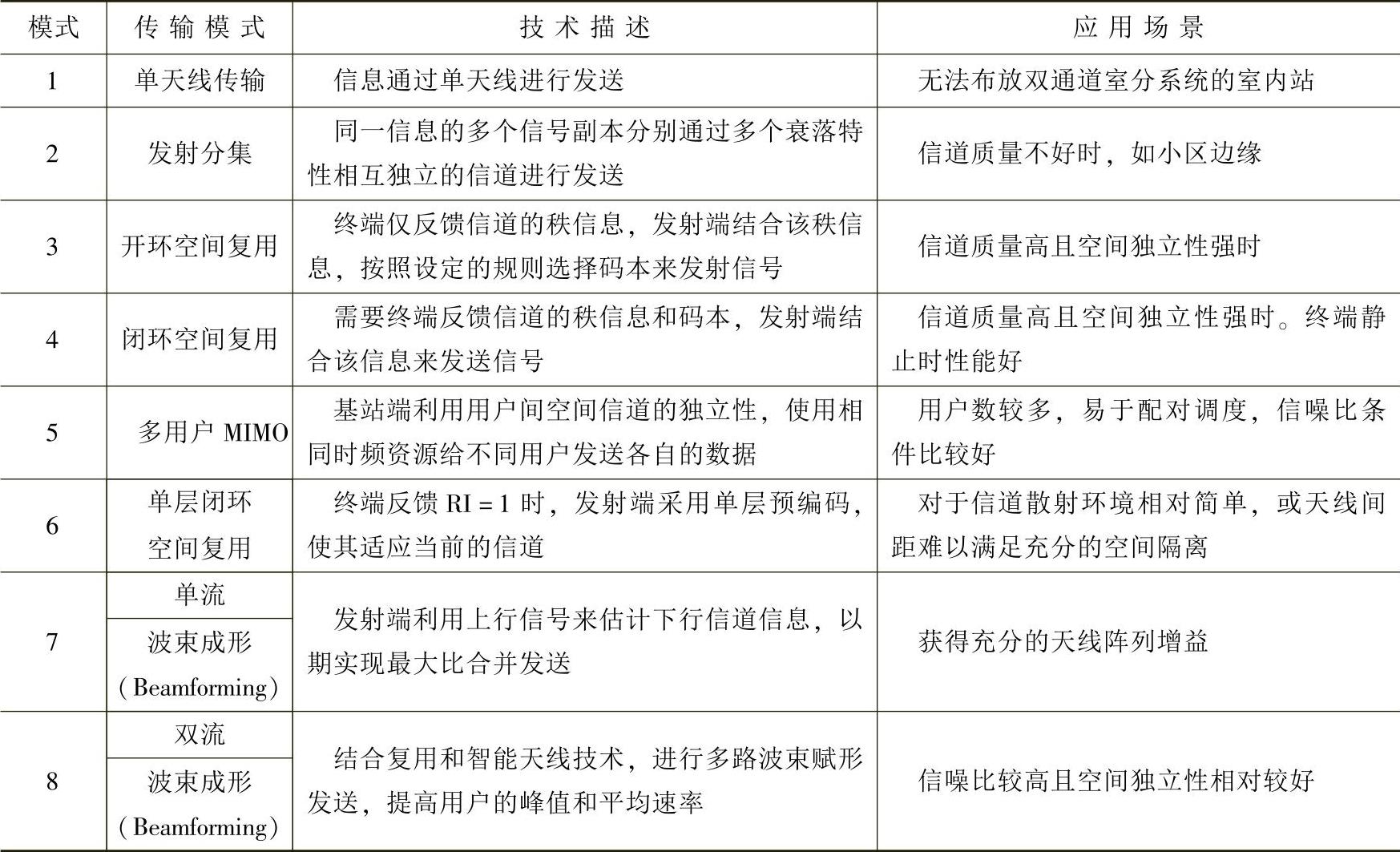

天线传输模式 TM 2／3／7／8的技术描述及应用场景见表2-8。

表2-8 天线传输模式 TM 2/3/7/8技术描述及应用场景

随着干扰的增加，CQI降低，网络会考虑降低MCS以及调制方式。CQI包含16等级（0～15），描述UE反馈给网络的信道质量指示，CQI与SINR相关性强。

在同小区多用户并行业务场景下：在相同SINR下，随着用户数增加，MCS变化不明显，各用户每秒PRB调度个数会减少，从而吞吐量降低；在不同SINR下，网络给高SINR用户分配更多PRB几率较大，此处与设备厂商的调度算法也有关系。

调度指标能从信道质量、小区负荷、空间相关性等多个维度综合反映网络分配给用户的编码速率、信道资源和空间传输模式情况，基于调度指标对吞吐量的分析方法如下：

1）当吞吐量较低时，首先分析MCS是否过低，MCS低往往是因为SINR过低或者不稳定引起，需要分析干扰的问题。

2）当用户所占小区负荷过大时，引起PRB偏低，即使MCS较高，也会因为资源不足影响吞吐量，此时应该引入容量吸收的策略，如果用户很少，PRB仍然低，需核查主设备、传输或者核心网是否有问题。

3）如果用户在SINR较高时，仍然占用单流（如TM7）情况，需检测UE的Rank值，其次检查eNB参数设置是否存在问题。
