近年来，随着新材料、新工艺大量涌现，对新的钎焊材料的需求越来越高，现有的常规品种已无法满足需要，因此不断研究开发出许多新型钎料并投放市场试用。

1.钛基钎料

钛基钎料是Ti和Ni、Cu、Be、Zr等元素制成的许多不同熔化温度的钎料。这类钎料可润湿多种难熔金属、石墨、陶瓷、宝石等材料。钎料的抗氧化性能强。钎缝可承受高于800℃的温度，某些钎料和无水肼还有极好的相容性。

钛基钎料可用于Ti、W、Mo、Ba、Nb、石墨、陶瓷、蓝宝石等材料的钎焊。钎料极脆，多以粉末状态供应。BTi70CuNi钎料具有较低的钎焊温度，可在氩气或真空中钎焊，特别适宜高频感应钎焊钛及钛合金，接头具有较高的高温强度，在430℃时，接头抗剪强度可达300MPa，而BAg91Al钎料的抗剪强度只有89MPa。

2.铁基钎料

铁基钎料含有Cr、Ni、Mn、Ti、B等元素，可用来钎焊硬质合金与高速钢刀具，钎缝具有一定的耐热性能与热稳定性，但钎缝的塑性较差。

铁基钎料的价格便宜，一般以粉末状供应。w（P）10％的铁基钎料，具有十分好的自钎性能。w（Ti）40％的铁基钎料，耐热性极佳，可钎焊在高温条件下不受力的构件。

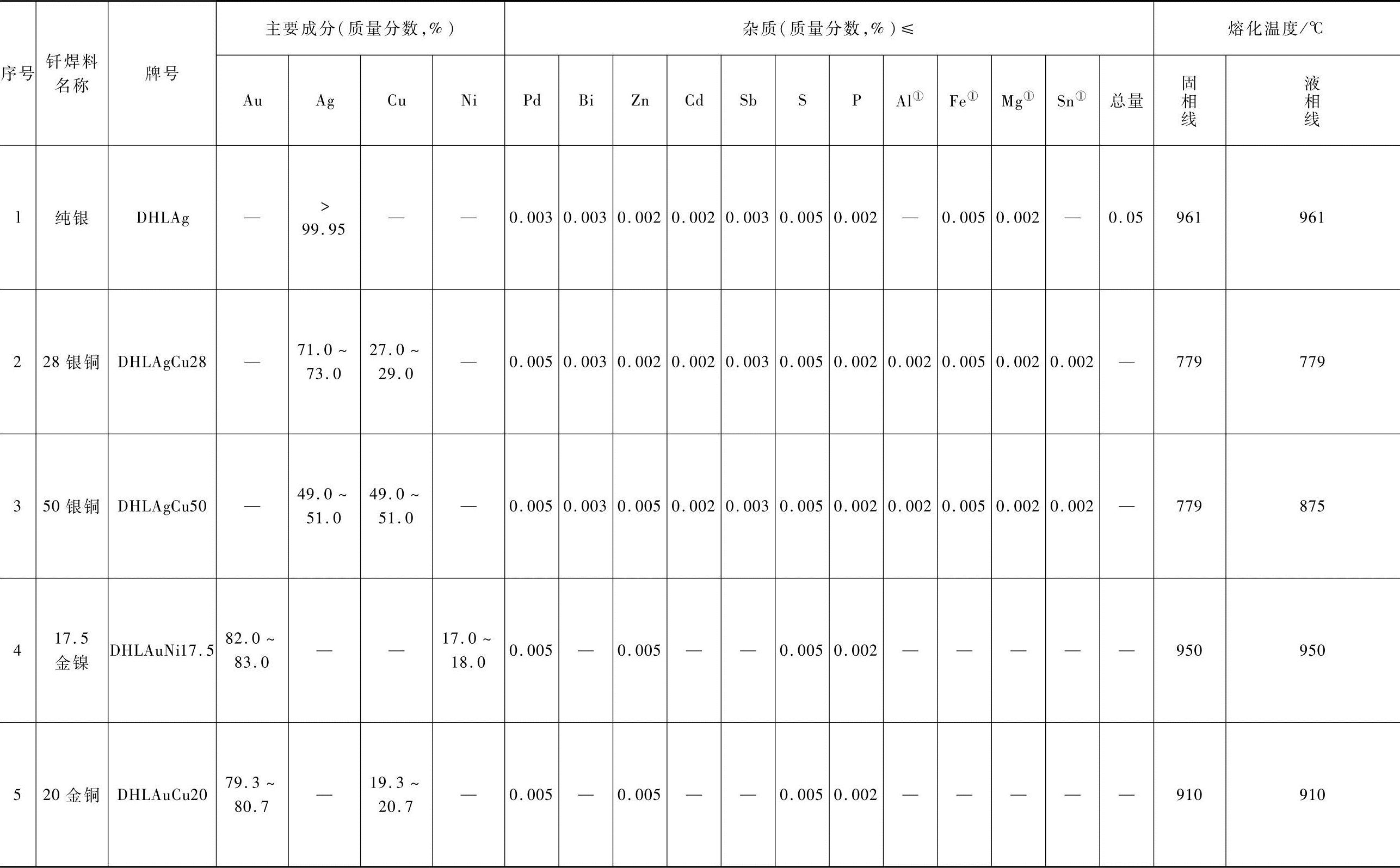

表22-33 SJ/T 10753—1996中列出的电子器件用真空级钎焊料化学成分及特性

①参考值，不作为考核指标。

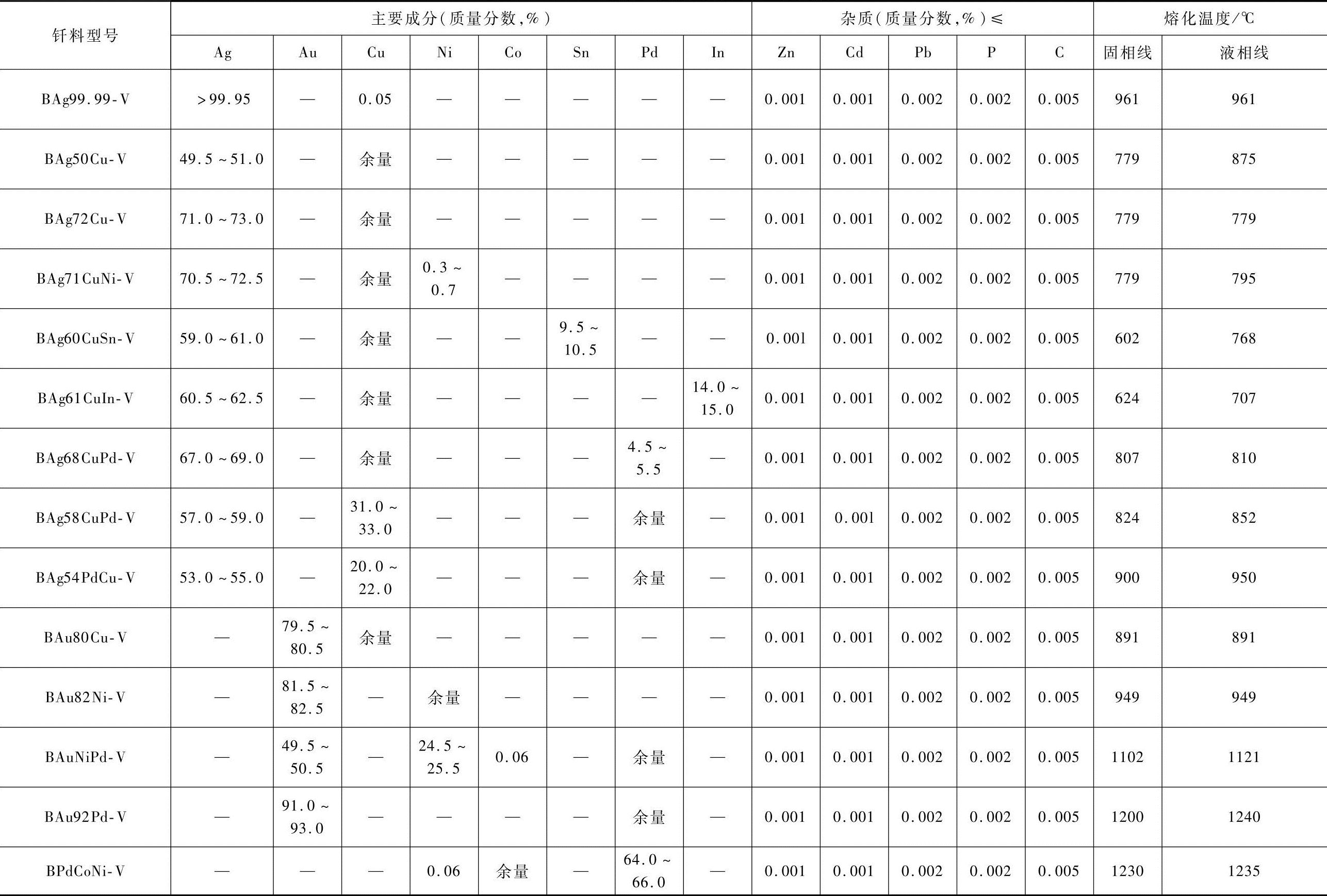

表22-34 通用真空级钎料特性及成分要求(www.daowen.com)

3.钴基钎料

钴基钎料是以Co为基体并加入Rh、Cr、W、B、Si等元素组成的钎料。BCo70CrWBSi钎料的接头强度高，耐蚀性好，可在炉中钎焊高温下工作的耐热合金零部件。

4.铂基钎料

铂基钎料是Pt与Au、Ir、Cu、Ni、Pd等金属制成的钎料，可以很好地润湿W、Mo等金属。钎料具有良好的抗氧化性能和高温性能。铂基钎料可以钎焊钨丝与钼丝，在电子工业中有很大的使用价值。

一些特殊用途钎料的化学成分及特性见表22-35。

5.膏状钎料

膏状钎料是先将钎料制成粉末状（一般为75～150μm或更细）后加入钎剂、润湿剂和其他化学试剂制成的膏状体。从理论上讲，可将Cu-P-（Ag）、Al-Si、Ag-Cu-Zn、镍基、锰基等任何一种或一类硬钎料制成膏状钎料。随着自动化钎焊技术的不断提高，对膏状钎料的需求量也日益增长，国内有许多单位已经能批量生产各种膏状钎料。

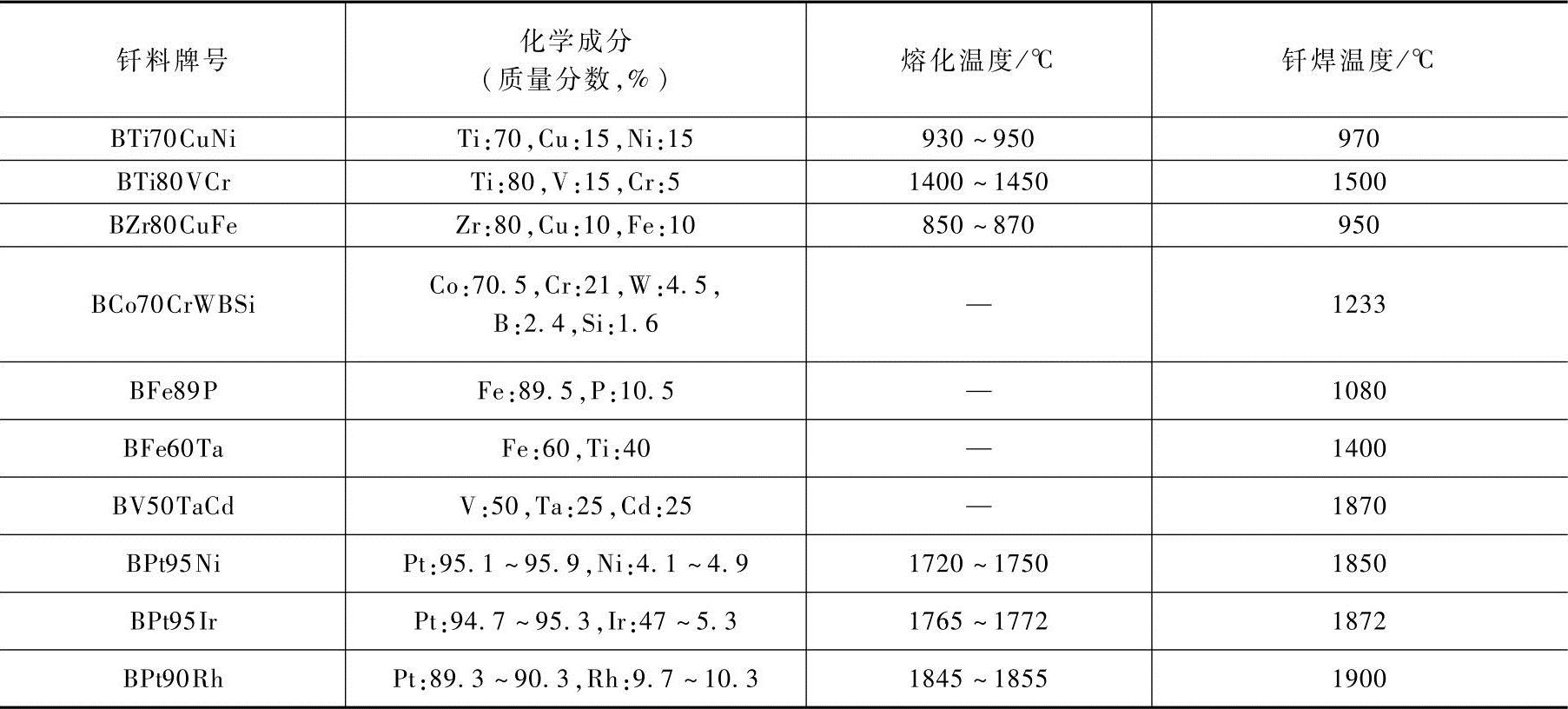

表22-35 一些特殊用途钎料化学成分及特性
