低压断路器俗称自动开关或空气开关，用于低压配电电路中不频繁的通断控制。在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。断路器的种类繁多，按其用途和结构特点可分为框架式断路器、塑料外壳式断路器、直流快速断路器和限流式断路器等。框架式断路器主要用作配电线路的保护开关，而塑料外壳式断路器除可用作配电线路的保护开关外，还可用作电动机、照明电路及电热电路的控制开关。

下面以塑壳断路器为例简单介绍断路器的结构、工作原理、使用与选用方法。

1.低压断路器的结构和工作原理

断路器主要由3个基本部分组成，即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。

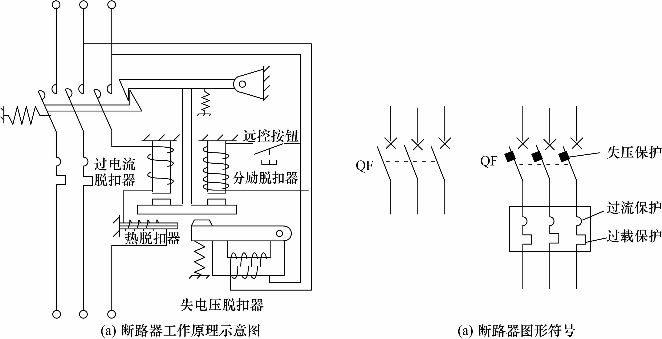

图1.22是断路器工作原理示意图及图形符号。断路器开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸以实现保护作用。分励脱扣器则作为远距离控制分断电路之用。过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，实现断路器的跳闸功能。

图1.22　断路器工作原理示意图及图形符号

热脱扣器用于线路的过负荷保护，工作原理和热继电器相同。

失压（欠电压）脱扣器用于失压保护，如图1.22所示，失压脱扣器的线圈直接接在电源上，处于吸合状态，断路器可以正常合闸；当停电或电压很低时，失压脱扣器的吸力小于弹簧的反力，弹簧使动铁芯向上使挂钩脱扣，实现短路器的跳闸功能。分励脱扣器用于远方跳闸，当在远方按下按钮时，分励脱扣器得电产生电磁力，使其脱扣跳闸。(www.daowen.com)

不同断路器实现的保护是不同的，使用时应根据需要选用。在图形符号中也可以标注其保护方式，如图1.22所示，断路器图形符号中标注了失压、过负荷、过电流三种保护方式。

2.低压断路器的选择原则

低压断路器的选择应从以下几方面考虑。

（1）应根据使用场合和保护要求来选择断路器的类型。如一般选用塑壳式；短路电流很大时选用限流型；额定电流比较大或有选择性保护要求时选用框架式；控制和保护含有半导体器件的直流电路时应选用直流快速断路器等。

（2）断路器额定电压、额定电流应大于或等于线路、设备的正常工作电压、工作电流。

（3）断路器极限通断能力大于或等于电路最大短路电流。

（4）欠电压脱扣器额定电压等于线路额定电压。

（5）过电流脱扣器的额定电流大于或等于线路的最大负载电流。
