绘制如图2-26所示的方头平键。

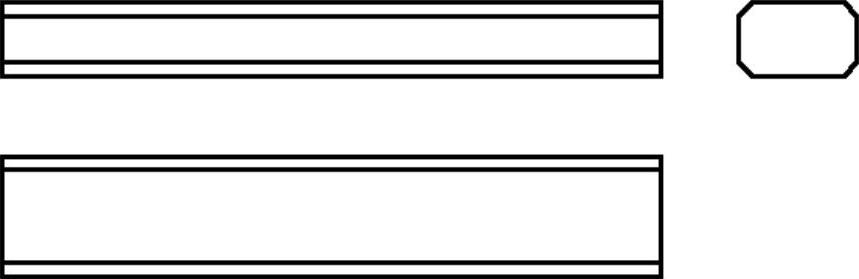

图2-26 方头平键
光盘路径
光盘\动画演示\第2章\方头平键.avi

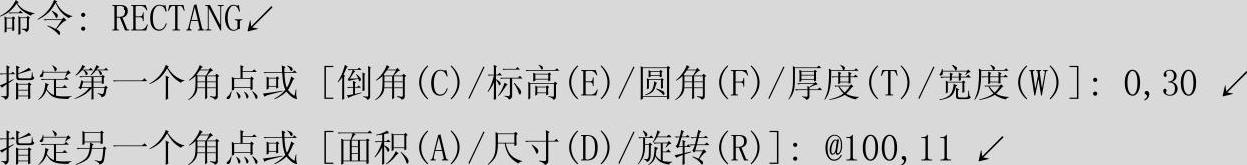

单击“默认”选项卡“绘图”面板中的“矩形”按钮

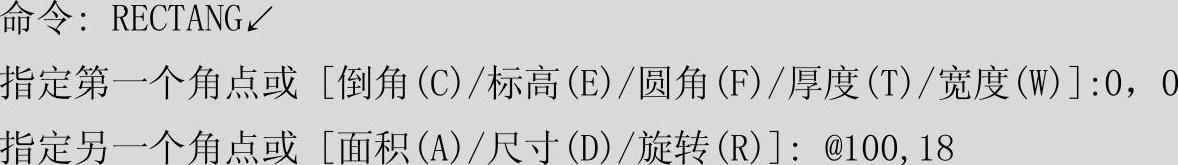

，绘制主视图外形，命令行提示与操作如下：
结果如图2-27所示。
单击“默认”选项卡“绘图”面板中的“直线”按钮

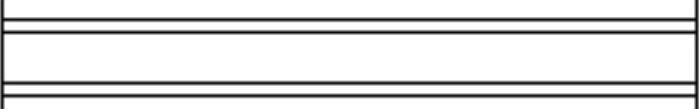

，绘制主视图的两条棱线。一条棱线端点的坐标值为（0，32）和（@100，0），另一条棱线端点的坐标值为（0，39）和（@100，0），结果如图2-28所示。
图2-27 绘制主视图外形

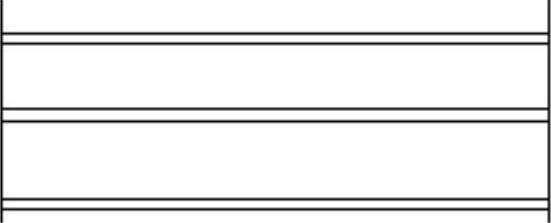

图2-28 绘制主视图棱线
单击“默认”选项卡“绘图”面板下拉菜单中的“构造线”按钮

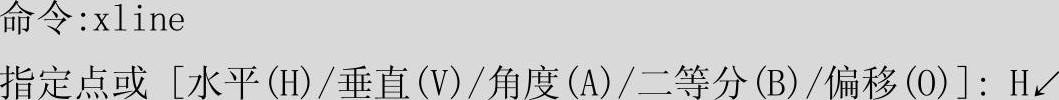

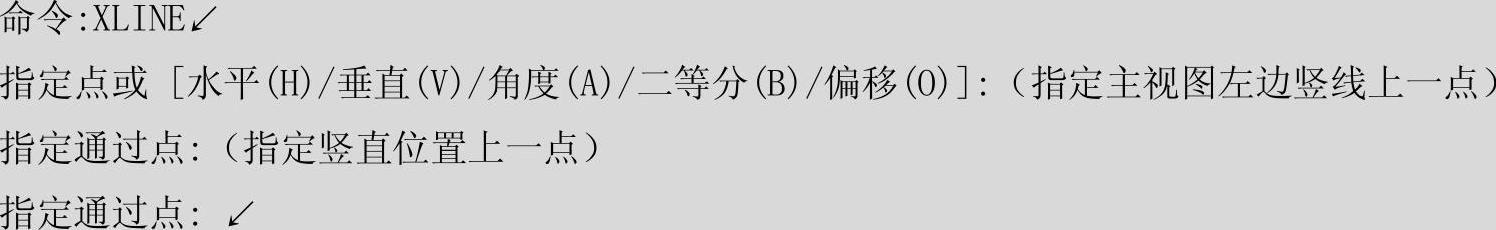

，绘制构造线，命令行提示与操作如下：
利用同样的方法绘制右边竖直构造线，如图2-29所示。
单击“默认”选项卡“绘图”面板中的“矩形”按钮
和“直线”按钮
，绘制俯视图，命令行提示与操作如下：
(https://www.daowen.com)
接着绘制两条直线，端点分别为{（0，2），（@100，0）}和{（0，16），（@100，0）}，结果如图2-30所示。
图2-29 绘制竖直构造线
图2-30 绘制俯视图
单击“默认”选项卡“绘图”面板下拉菜单中的“构造线”按钮

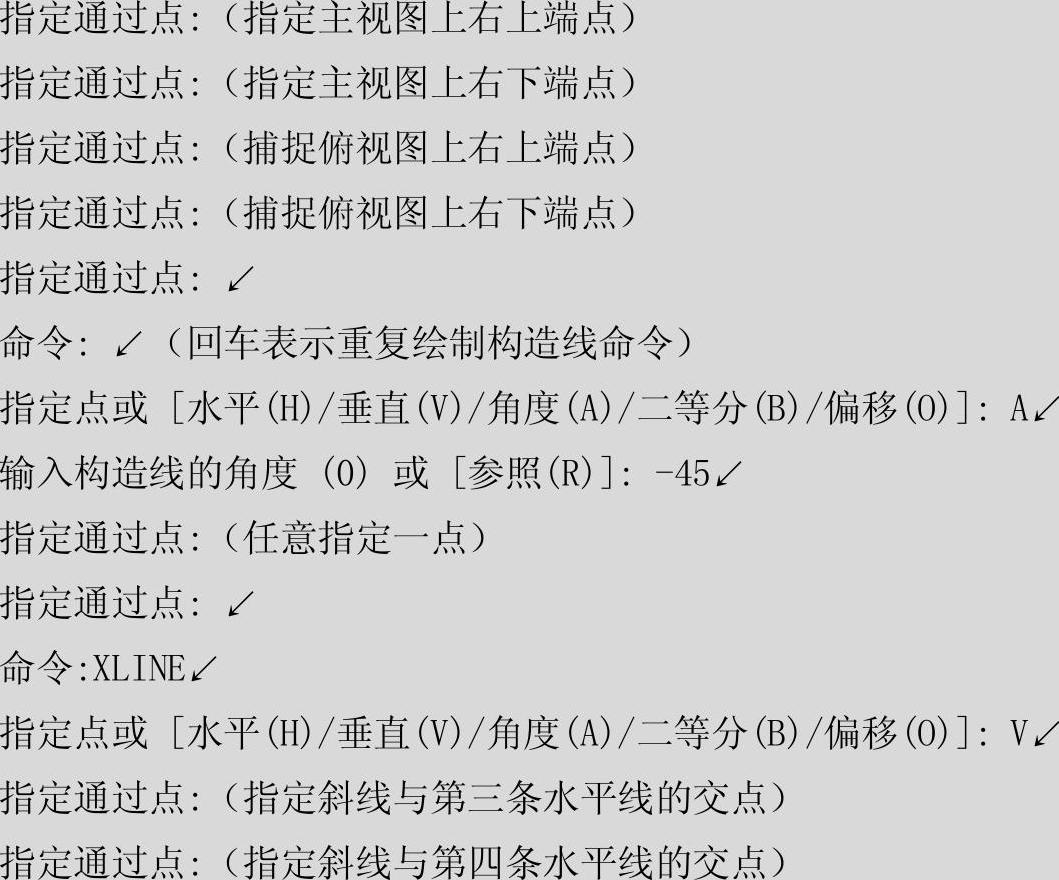

，绘制左视图构造线，命令行提示与操作如下：
结果如图2-31所示。
单击“默认”选项卡“绘图”面板中的“矩形”按钮

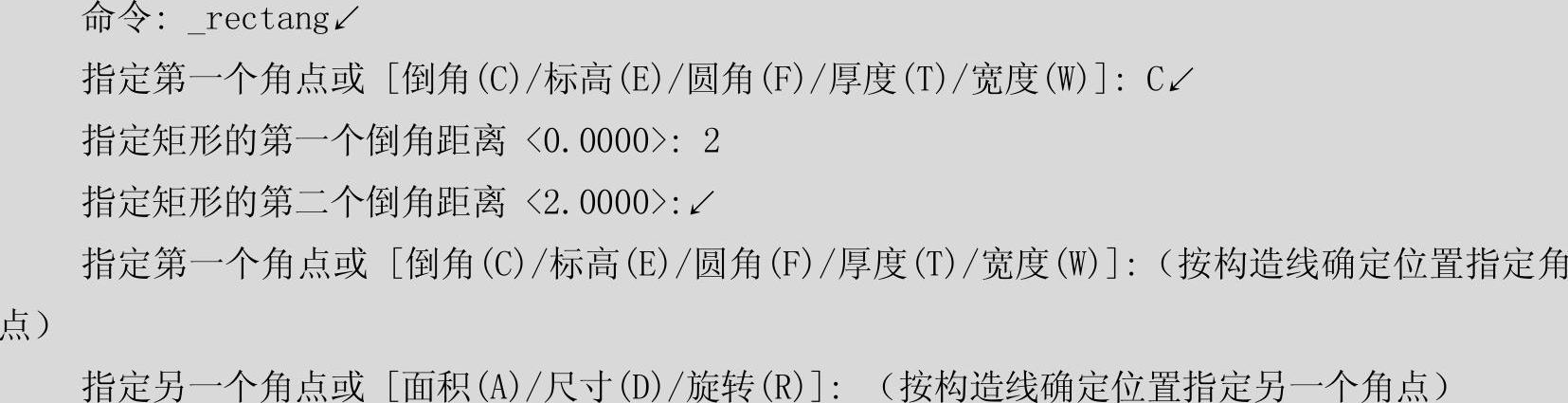

，设置矩形两个倒角距离为2，绘制左视图，命令行提示与操作如下：
结果如图2-32所示。
删除构造线，最终结果如图2-26所示。

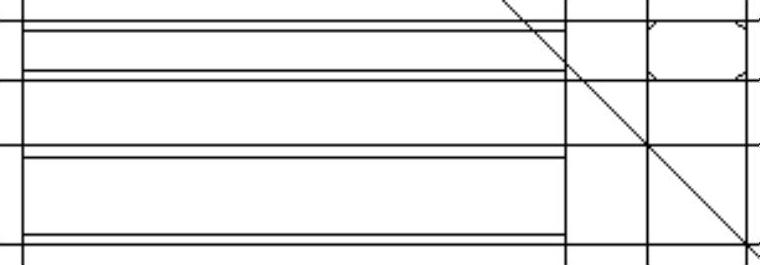

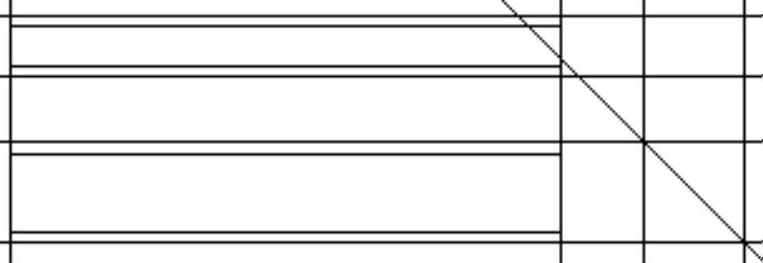

图2-31 绘制左视图构造线
图2-32 绘制左视图
