绘制如图4-13所示的压盖。

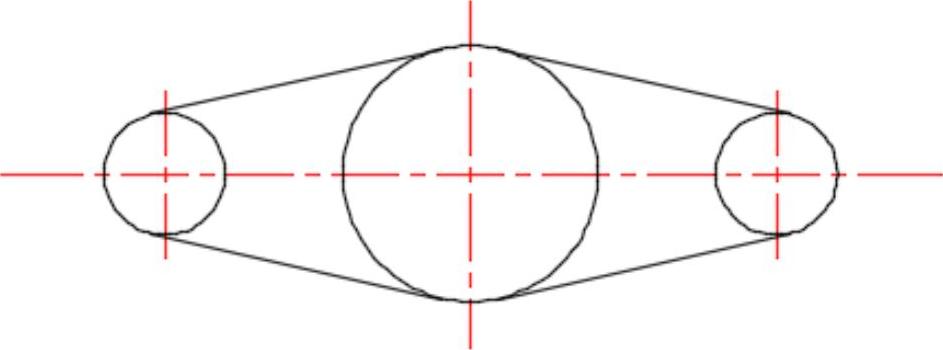

图4-13 压盖
光盘路径
光盘\动画演示\第4章\压盖.avi
操作步骤
单击“默认”选项卡“图层”面板中的“图层特性”按钮
，新建两个图层：
第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。
第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。
绘制中心线。将“中心线”层设置为当前层。单击“绘图”工具栏中的“直线”按钮
，在屏幕上适当位置指定直线端点坐标，绘制一条水平中心线和两条竖直中心线，如图4-14所示。
将“轮廓线”层设置为当前层，单击“绘图”工具栏中的“圆”按钮
，分别捕捉两个中心线交点为圆心，指定适当的半径绘制两个圆，如图4-15所示。

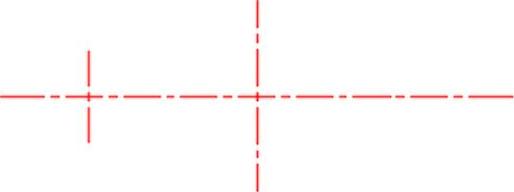

图4-14 绘制中心线(https://www.daowen.com)

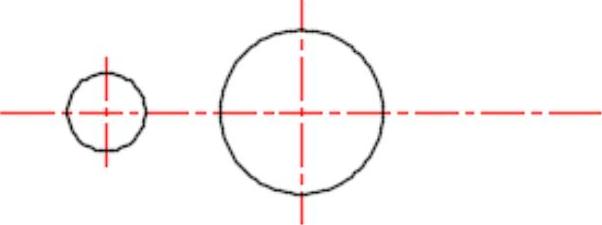

图4-15 绘制圆
单击“默认”选项卡“绘图”面板中的“直线”按钮
，结合对象捕捉功能，绘制一条切线，如图4-16所示。
单击“默认”选项卡“修改”面板中的“镜像”按钮

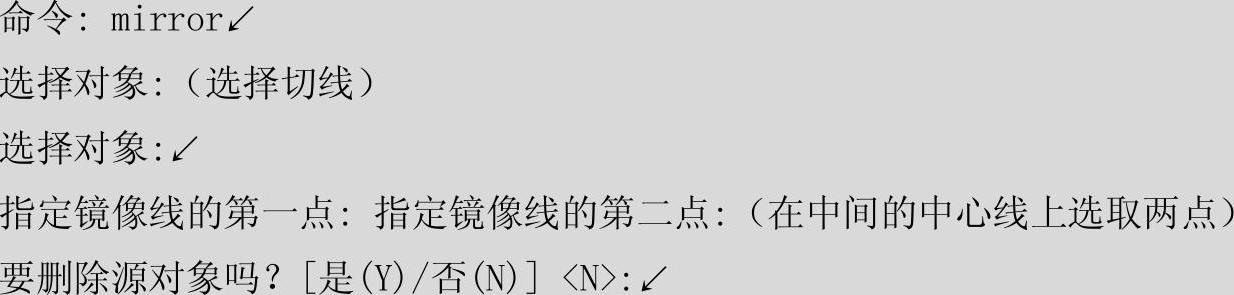

，以水平中心线为对称线镜像刚绘制的切线。命令行提示与操作如下：
结果如图4-17所示。

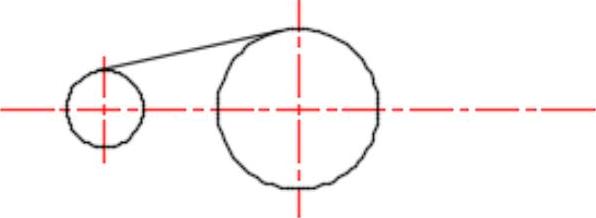

图4-16 绘制切线

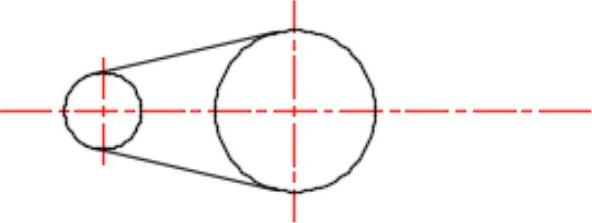

图4-17 镜像切线
单击“默认”选项卡“修改”面板中的“镜像”按钮
，以中间竖直中心线为对称线，选择对称线左边的图形对象，进行镜像，结果如图4-13所示。
