使用弹簧的实例优化编写

本例绘制弹簧，如图4-149所示。主要利用直线命令line、圆命令circle、阵列命令array、修剪命令trim绘制出弹簧，再利用旋转命令rotate和图案填充命令bhatch完成整个图形的绘制。

图4-149 弹簧

光盘路径

光盘\动画演示\第4章\弹簧.avi

操作步骤

设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮，新建3个图层：

第一图层命名为“轮廓线”，线宽属性为0.3mm，其余属性默认。

第二图层命名为“中心线”，颜色设为红色，线型加载为CENTER，其余属性默认。

第三图层命名为“细实线”，颜色设为蓝色，其余属性默认。

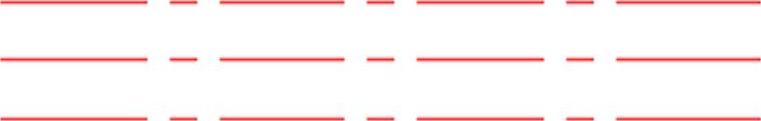

绘制中心线。将“中心线”层置为当前层。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制一条水平线，结果如图4-150所示。

图4-150 绘制中心线

偏移处理。单击“默认”选项卡“修改”面板中的“偏移”按钮，将水平中心线向上、下各偏移15，结果如图4-151所示。

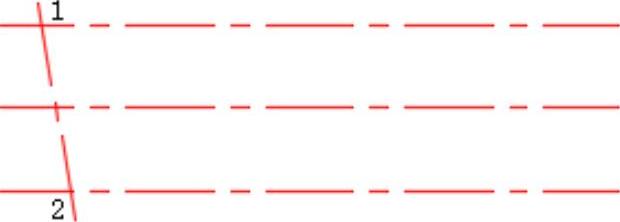

绘制辅助直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，在水平直线下方任取一点为起点，终点坐标为（@45＜95），结果如图4-152所示。

图4-151 偏移处理

图4-152 绘制辅助直线

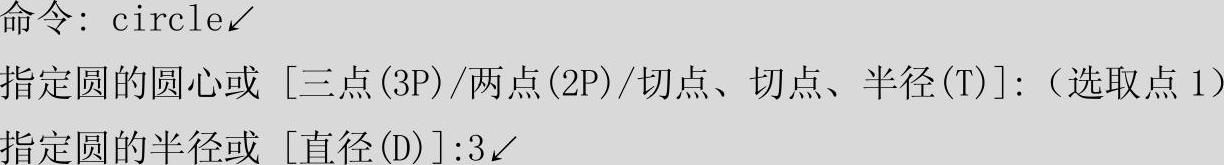

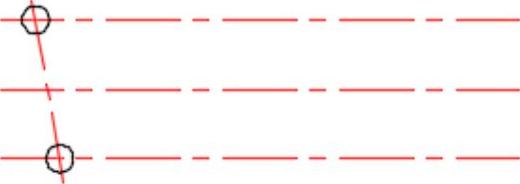

绘制圆。将“轮廓线”层置为当前层。单击“默认”选项卡“绘图”面板中的“圆”按钮，命令行提示与操作如下：

重复“圆”命令以点2为圆心绘制半径为3的圆，结果如图4-153所示。

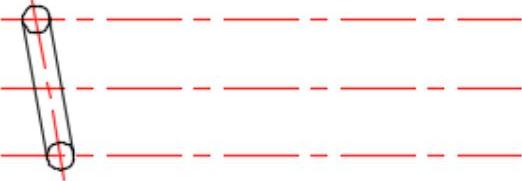

绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制两条与两个圆相切的直线，结果如图4-154所示。

图4-153 绘制圆

图4-154 绘制直线

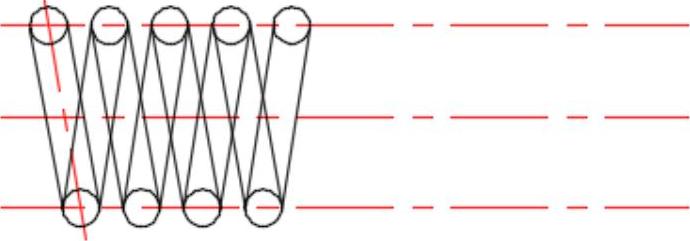

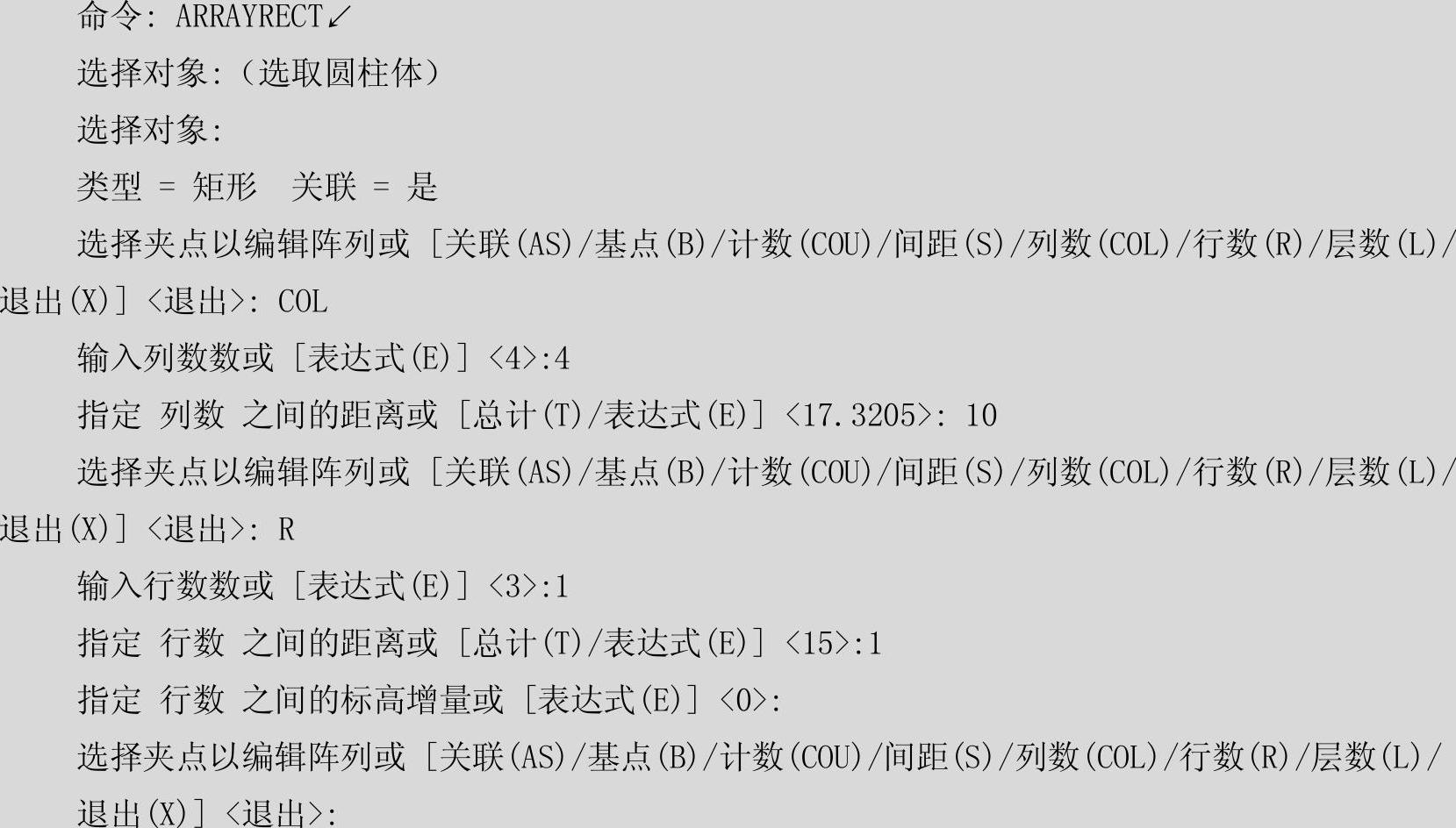

单击“默认”选项卡“修改”面板中的“阵列”按钮，选取圆柱体，进行阵列命令，命令行提示与操作如下：

结果如图4-155所示。

绘制直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制与圆相切的线段3和线段4，结果如图4-156所示。

图4-155 阵列处理

图4-156 绘制直线

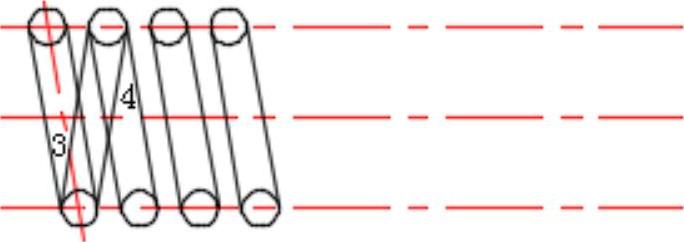

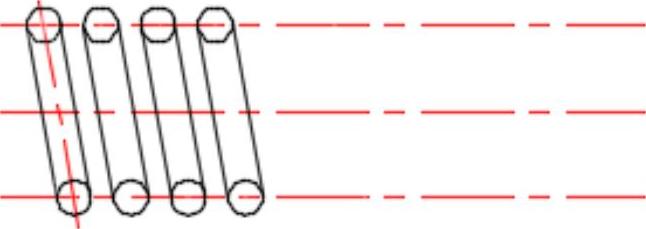

阵列处理。单击“默认”选项卡“修改”面板中的“阵列”按钮，采用矩形阵列，选择对象为线段3和线段4，结果如图4-157所示。(https://www.daowen.com)

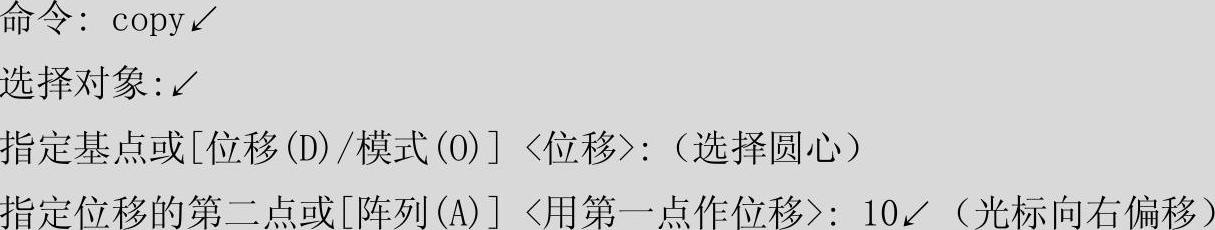

复制圆。单击“默认”选项卡“修改”面板中的“复制”按钮，命令行提示与操作如下：

结果如图4-158所示。

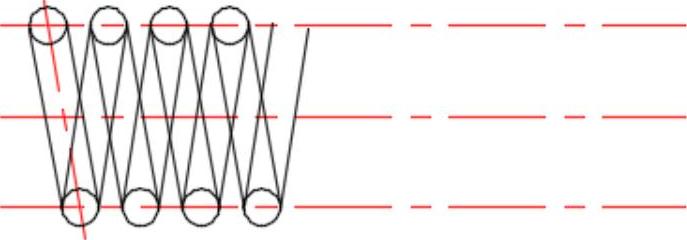

图4-157 阵列处理

图4-158 复制圆

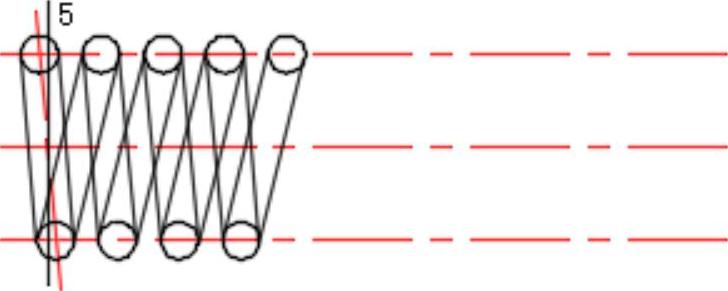

绘制辅助直线。单击“默认”选项卡“绘图”面板中的“直线”按钮，绘制辅助直线5，结果如图4-159所示。

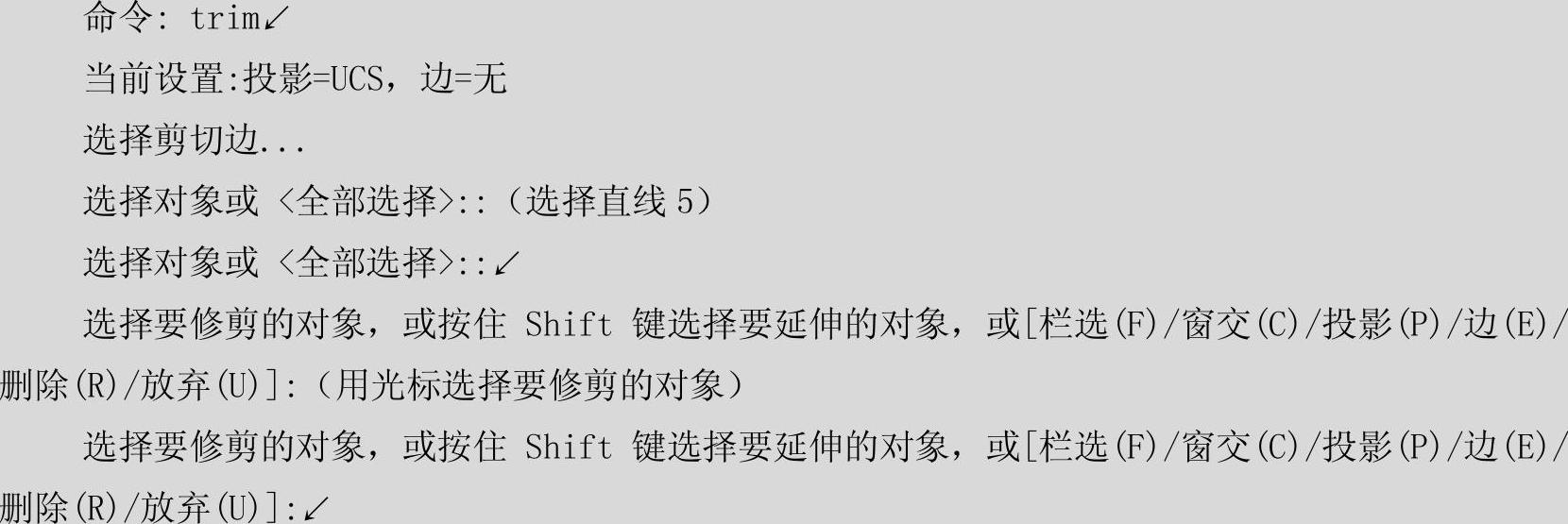

修剪处理。单击“默认”选项卡“修改”面板中的“修剪”按钮，命令行提示与操作如下：

结果如图4-160所示。

图4-159 绘制辅助直线

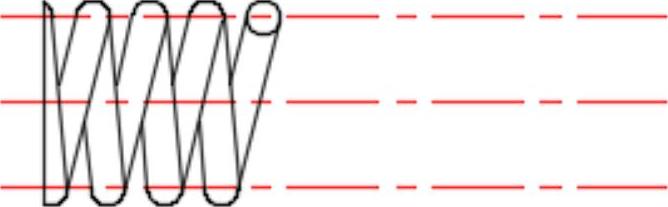

图4-160 修剪处理

删除线段。单击“默认”选项卡“修改”面板中的“删除”按钮，删除多余直线，结果如图4-161所示。

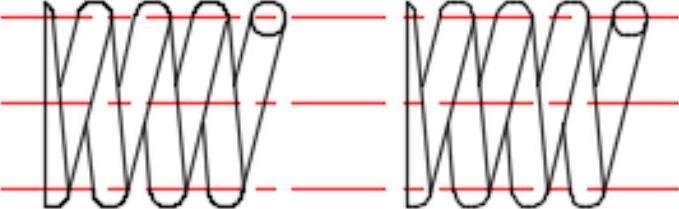

复制。单击“默认”选项卡“修改”面板中的“复制”按钮，复制左侧的图形，结果如图4-162所示。

图4-161 删除多余直线

图4-162 复制结果

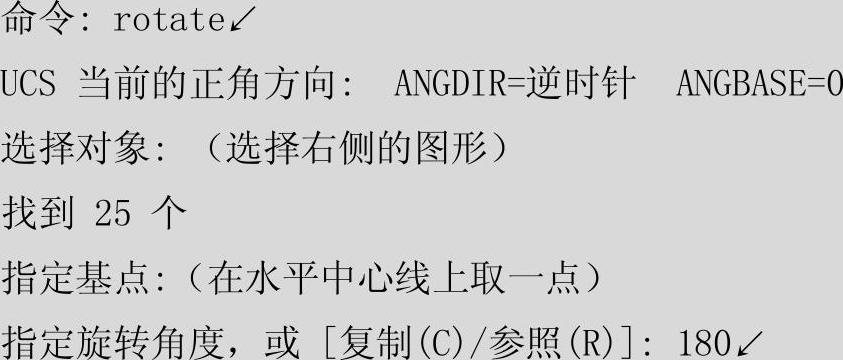

旋转处理。单击“默认”选项卡“修改”面板中的“旋转”按钮，命令行提示与操作如下：

结果如图4-163所示。

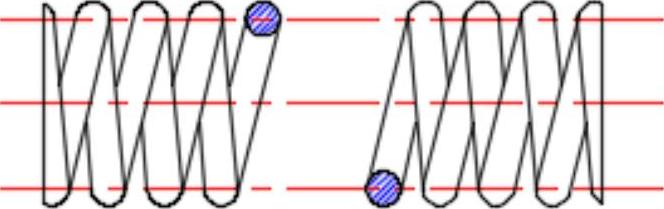

图案填充。将“细实线”层置为当前层。单击“默认”选项卡“绘图”面板中的“图案填充”按钮，系统弹出“图案填充创建”选项卡，选择“用户定义”类型，选择角度为45°，间距为1；选择相应的填充区域。单击“关闭”按钮后进行填充，结果如图4-149所示。

图4-163 旋转处理

提示

弹簧的画法：

（1）在平行于螺旋弹簧轴线的投影面视图中，各圈的投影转向轮廓线画成直线。

（2）有效圈在4圈以上的弹簧，中间各圈可省略不画，并允许适当缩短图形的长度。

（3）螺旋弹簧均可画成右旋，左旋弹簧不论画成左旋或右旋，一律要加注“左”字。

（4）螺旋压缩弹簧两端要求并紧且磨平时不论支承圈数多少，末端并紧情况如何，均按支承圈2.5，磨平1.5圈形式绘制。

（5）在装配图中，弹簧被剖切时，如簧丝剖面直径在图形上等于或小于2㎜时，剖面可涂黑，也可用示意画法画出。
