根据如图7-209所示的端盖视图，绘制该端盖的斜二测。

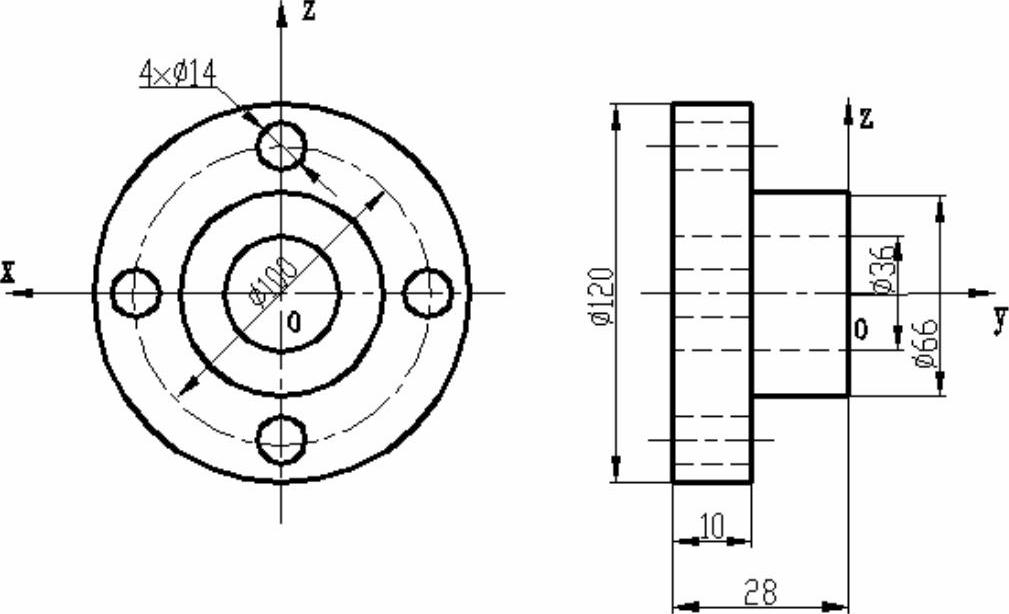

图7-209 端盖视图及直角坐标系
光盘路径
光盘\动画演示\第7章\端盖的斜二测.avi
操作步骤
设置绘图环境。
在命令行中输入“LIMITS”命令，设置图幅：420×297。
设置图层。单击“默认”选项卡“图层”面板中的“图层特性”按钮
，弹出“图层特性管理器”对话框，新建两个图层：
1）第一图层命名为“粗实线”，用于绘制可见轮廓线，线宽为0.3mm，线型为CONTINUS，颜色为白色。
2）第二图层命名为“细实线”，用于绘制轴测轴，线宽为0.09mm，线型为CONTINUS，颜色为白色。
建立直角坐标系，绘制轴测轴。
建立直角坐标系，如图7-209所示。

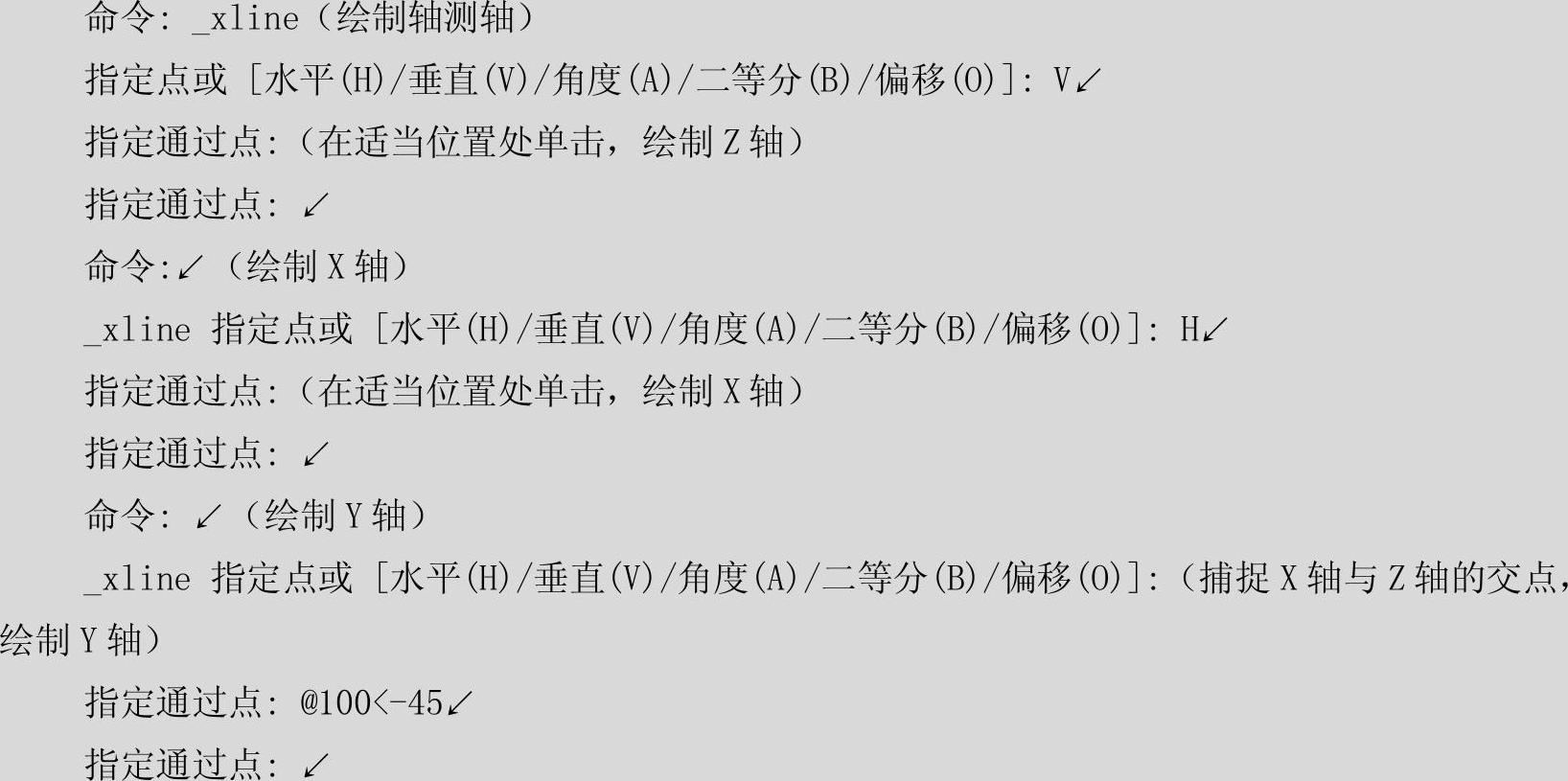

将“细实线”层置为当前层，单击“默认”选项卡“绘图”面板中的“构造线”按钮
，命令行提示与操作如下：
绘制圆柱筒。
将“粗实线”置为当前层，单击“默认”选项卡“绘图”面板中的“圆”按钮
，以轴测轴交点为圆心，绘制直径为66和36的圆。

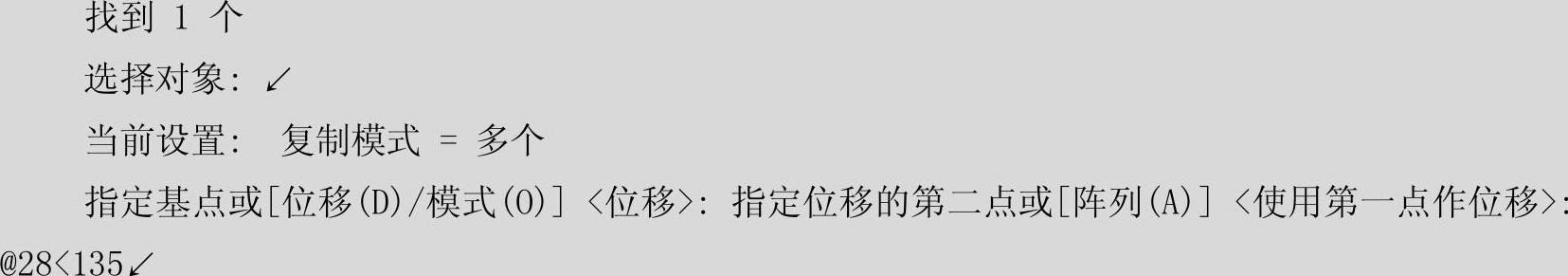

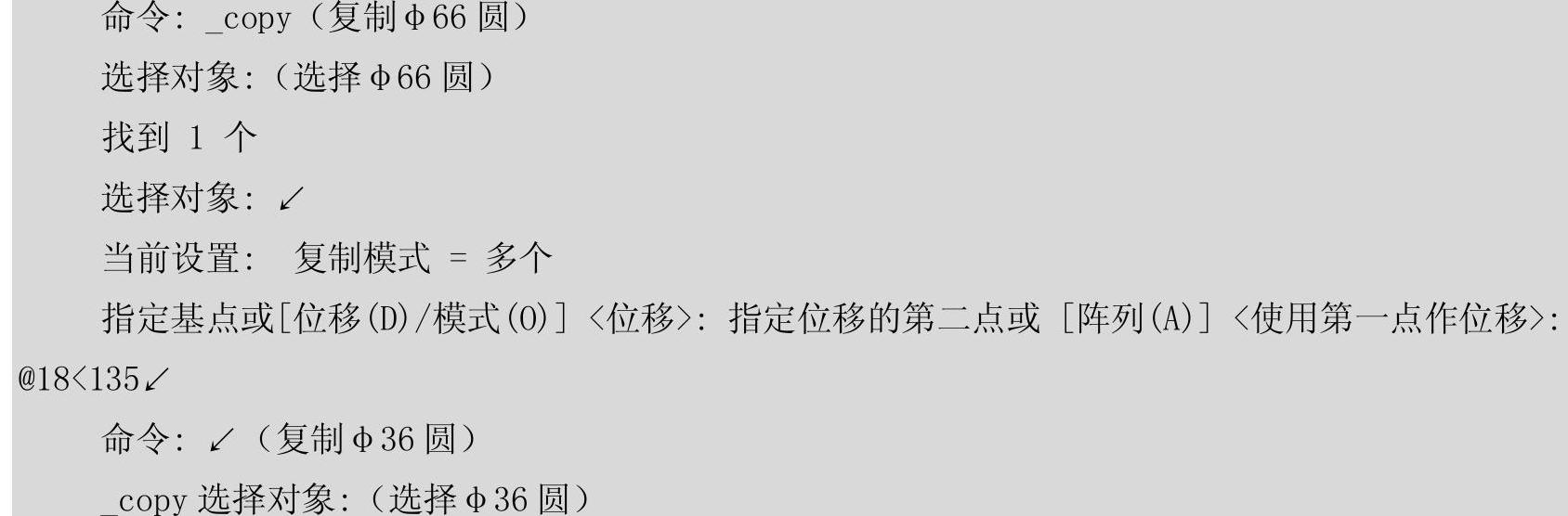

单击“默认”选项卡“修改”面板中的“复制”按钮
，命令行提示与操作如下：
单击“默认”选项卡“修改”面板中的“修剪”按钮
，修剪复制的φ36圆。
单击“默认”选项卡“绘图”面板中的“直线”按钮
，分别捕捉前面φ66圆的右侧切点和后面φ66圆的右侧切点，绘制圆柱筒切线。方法同上，绘制左侧切线
单击“默认”选项卡“修改”面板中的“修剪”按钮
，剪去复制的φ66圆在切线之间的部分，结果如图7-210所示。(https://www.daowen.com)
绘制底座。
单击“默认”选项卡“绘图”面板中的“圆”按钮
，以复制的φ66圆的圆心为圆心，绘制直径为120的圆。

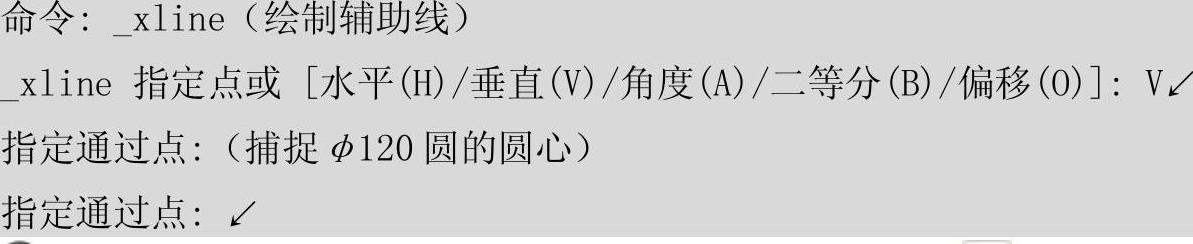

将“细实线”置为当前层，单击“默认”选项卡“绘图”面板中的“构造线”按钮
，命令行提示与操作如下：
单击“默认”选项卡“绘图”面板中的“圆”按钮
，以φ66圆的圆心为圆心，绘制直径为100的圆。
将“粗实线”置为当前层，以φ100圆与辅助线的交点为圆心，绘制直径为14的圆，结果如图7-211所示。
图7-210 圆柱筒的斜二测
图7-211 绘制底座
单击“默认”选项卡“修改”面板中的“环形阵列”按钮
，进行阵列操作，命令行中提示与操作如下：
单击“默认”选项卡“修改”面板中的“复制”按钮
，复制φ120圆及4个φ14圆，以φ120圆的圆心为基点，指定位移的第二点为（@10＜135）
单击“默认”选项卡“绘图”面板中的“直线”按钮
，捕捉前面φ120圆的右侧切点和后面φ120圆的右侧切点，绘制底座切线；方法同上，绘制左侧切线，结果如图7-212所示。
单击“默认”选项卡“修改”面板中的“修剪”按钮
，修剪复制的φ120圆在切线间的部分及复制的φ14圆）
关闭“细实线”层，结果如图7-213所示。
保存图形。单击“标准”工具栏中的“保存”按钮
，保存文件为“端盖轴测图.dwg”。
图7-212复制底座
图7-213 端盖的斜二测
