如何利用特征命令打造挖掘机铲斗模型

实例概述

本实例主要运用了拉伸、倒圆、薄壁、阵列和镜像等特征命令，其中的主体造型是通过实体倒圆（一个大直径圆角）后用薄壁特征完成的，构思很巧妙。零件模型及路径查找器如图6.1所示。

图6.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch06\reference\文件下的语音视频讲解文件dig_hand-r01.exe。

Step1.打开文件D：\sest10.3\work\ch06\dig_hand_ex.par。

Step2.创建图6.2所示的拉伸特征2。在区域中单击按钮，选取图6.3所示的平面作为草图平面，绘制图6.4所示的截面草图，绘制完成后，单击按钮，确认与按钮不被按下，在下拉列表中输入值40，并按Enter键，拉伸方向为Y轴正方向，在图形区空白区域单击；单击按钮，单击按钮，完成拉伸特征2的创建。

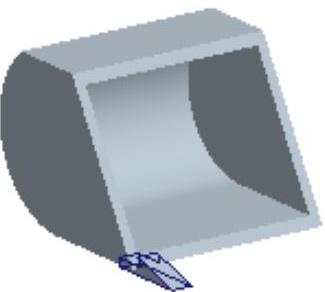

图6.2 拉伸特征2

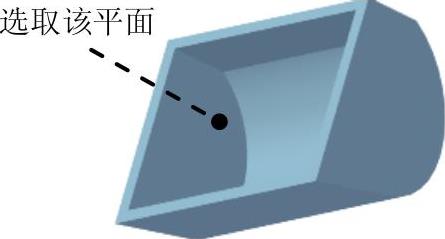

图6.3 选取草图平面

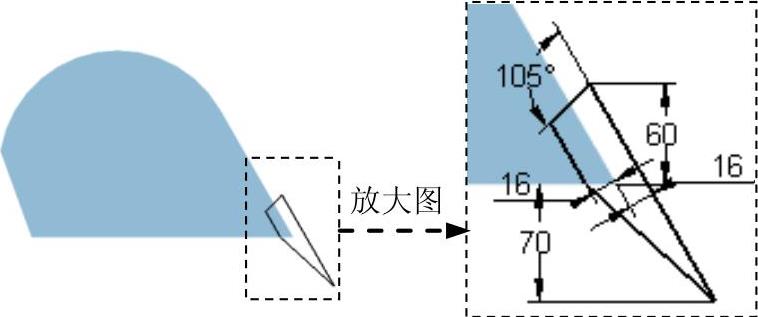

图6.4 截面草图

Step3.创建图6.5所示的阵列特征1，在区域中单击命令，在图形区中选取要阵列的拉伸特征2，单击按钮，完成特征的选取；选取图6.6所示的平面作为阵列草图平面。单击区域中的按钮，绘制图6.7所示的矩形；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入第一方向的阵列个数为5，输入间距值80；在“阵列”命令条的文本框中输入第一方向的阵列个数为1，输入间距值0，然后右击；单击按钮，退出草绘环境，在命令条中单击按钮，完成阵列特征1的创建。

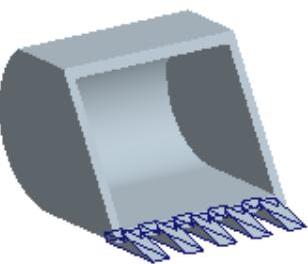

图6.5 阵列特征1

图6.6 选取阵列草图平面

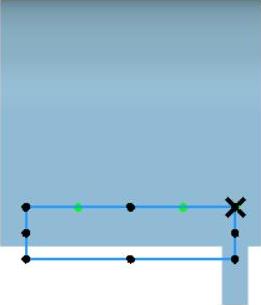

图6.7 矩形阵列轮廓

Step4.创建图6.8所示的平面4。在区域中单击按钮，选择选项。在绘图区域选取前视图XZ平面为参考平面。在下拉列表中输入偏移距离值192，偏移方向参考图6.9所示。单击完成平面4的创建。

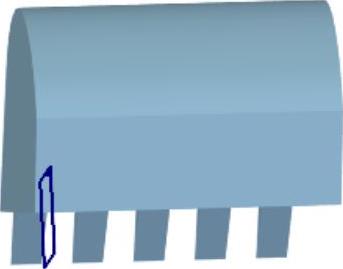

图6.8 平面4

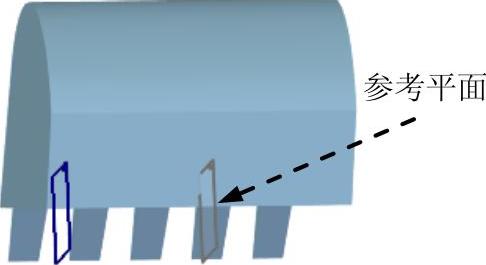

图6.9 平面4偏移方向(https://www.daowen.com)

Step5.创建图6.10所示的除料特征1。在区域中单击按钮，选取平面4作为草图平面，进入草绘环境。绘制图6.11所示的截面草图；绘制完成后，单击按钮；选择命令条中的“贯通”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

图6.10 除料特征1

图6.11 截面草图

Step6.创建图6.12b所示的镜像1，在区域中单击命令，在图形区中选取除料特征1作为镜像特征，单击按钮，完成特征的选取；选取前视图（XZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征的创建。

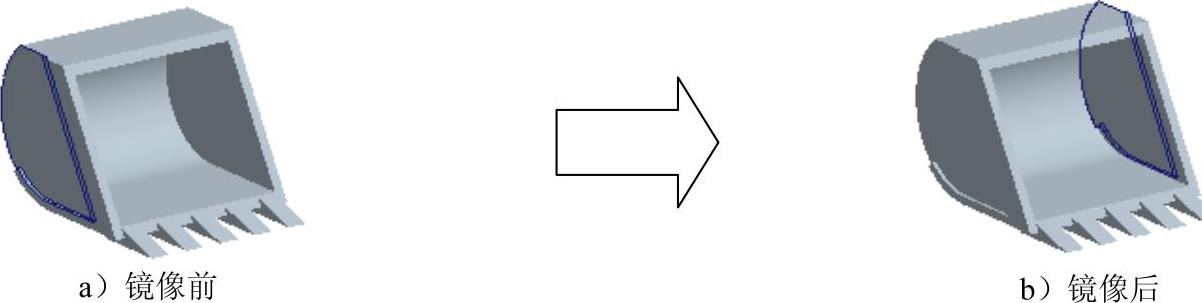

图6.12 镜像1

Step7.创建图6.13所示的拉伸特征3。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图6.14所示的截面草图，选择命令条中的“对称延伸”按钮，在下拉列表中输入值180，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

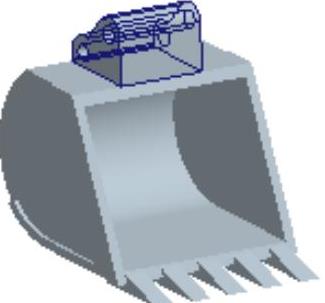

图6.13 拉伸特征3

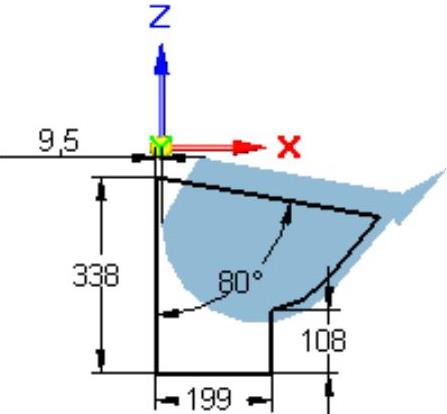

图6.14 截面草图

Step8.创建图6.15所示的除料特征2。在区域中单击按钮，选取图6.16所示的模型表面作为草图平面，进入草绘环境。绘制图6.17所示的截面草图；绘制完成后，单击按钮。选择命令条中的“贯通”按钮，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征2的创建。

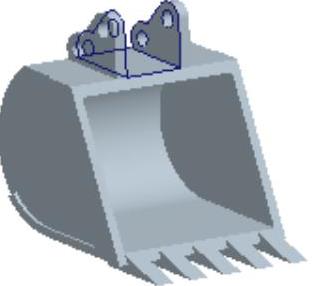

图6.15 除料特征2

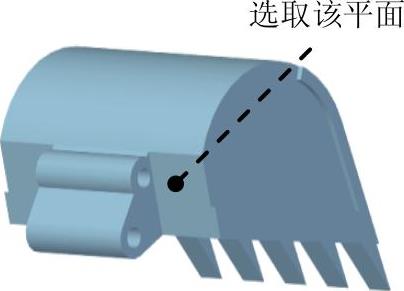

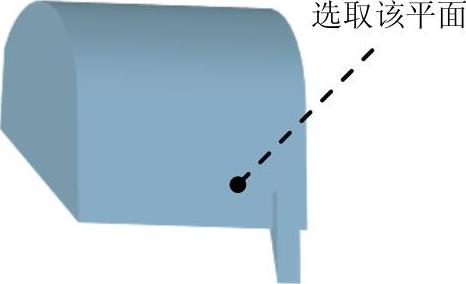

图6.16 定义草图平面

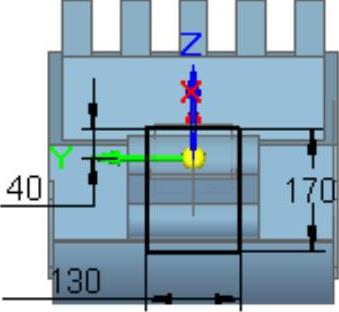

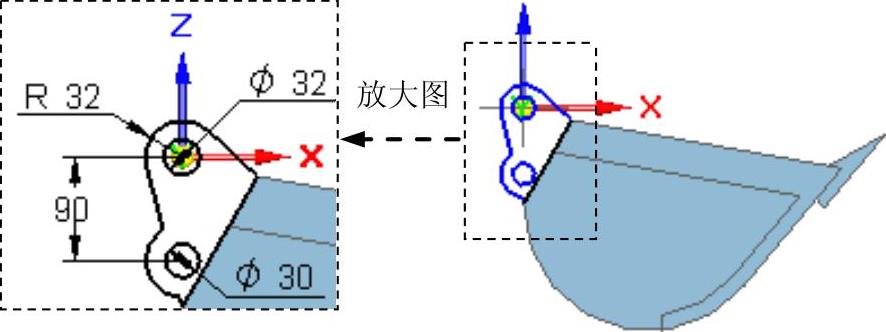

图6.17 截面草图

Step9.保存文件，文件名称为dig_hand。
