在曲面上创造实体字体：一个实例

实例概述

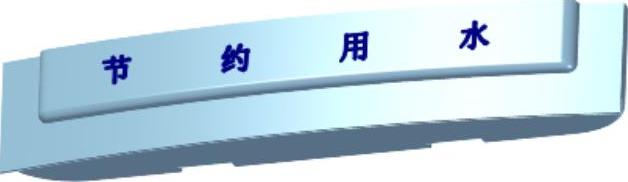

该实例主要是帮助读者更深刻地理解拉伸、除料、倒圆、薄壁、肋板、阵列、缠绕草图及法向拉伸等命令，其中缠绕草图及法向拉伸是本例的重点内容，本例详细讲解了如何在曲面上创建实体文字的过程。零件模型及路径查找器如图16.1所示。

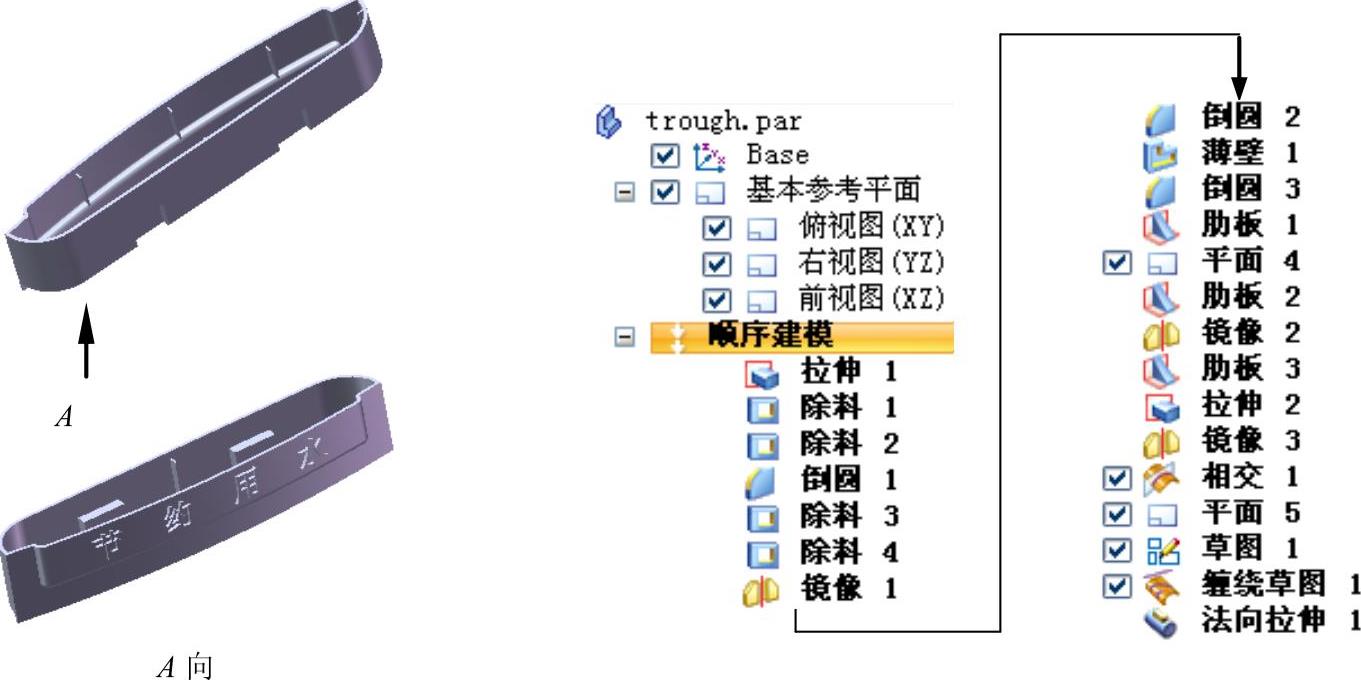

图16.1 零件模型及路径查找器

说明：本例前面的详细操作过程请参见随书光盘中video\ch16\reference\文件下的语音视频讲解文件trough-r01.exe。

Step1.打开文件D：\sest10.3\work\ch16\trough_ex.par。

Step2.创建图16.2所示的除料特征1。在区域中单击按钮，选取图16.2所示的模型表面作为草图平面，绘制图16.3所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值15，并按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征1的创建。

说明：R200圆弧的圆心位于Z轴上。

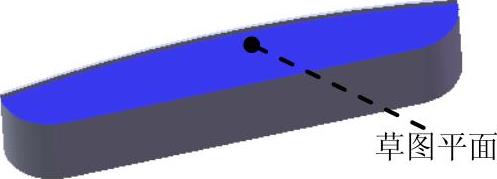

图16.2 除料特征1

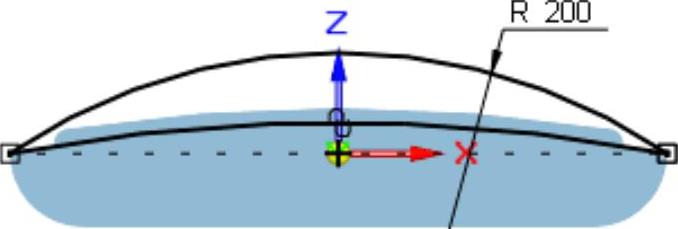

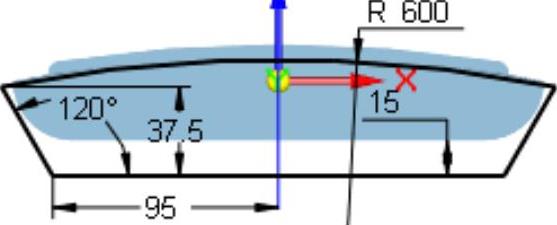

图16.3 横断面草图

Step3.创建图16.4所示的除料特征2。在区域中单击按钮，选取图16.5所示的模型表面作为草图平面，绘制图16.5所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值3，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征2的创建。

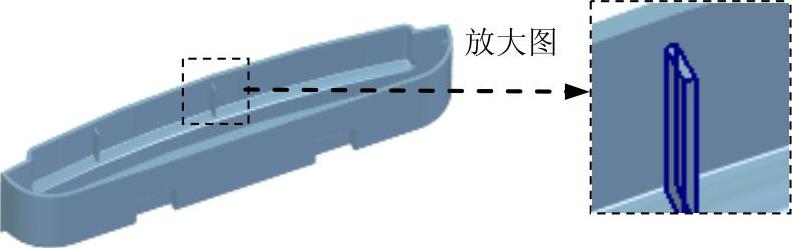

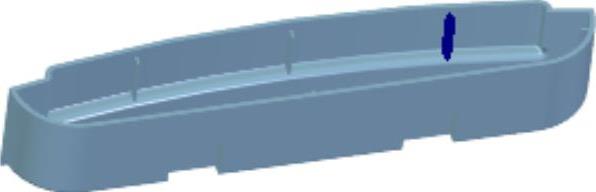

图16.4 除料特征2

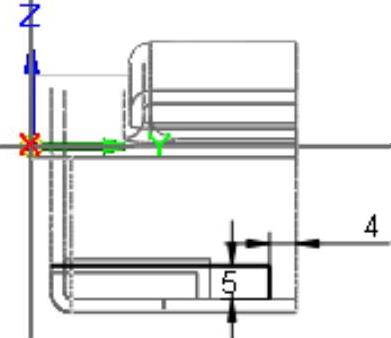

图16.5 截面草图

Step4.创建图16.6b所示的倒圆特征1。选取图16.6a所示的模型边线为倒圆的对象，倒圆半径值为3。

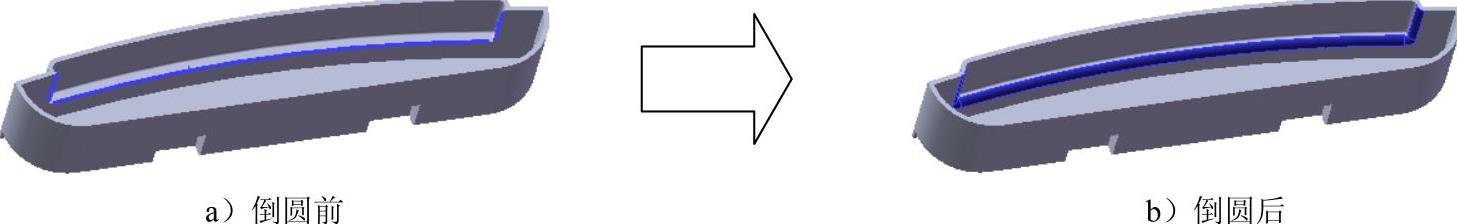

图16.6 倒圆特征1

Step5.创建图16.7所示的除料特征3。在区域中单击按钮，选取图16.8所示的模型表面作为草图平面，绘制图16.8所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值17，并按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征3的创建。

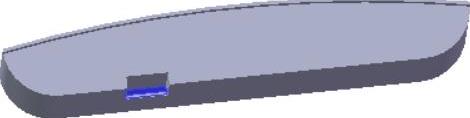

图16.7 除料特征3

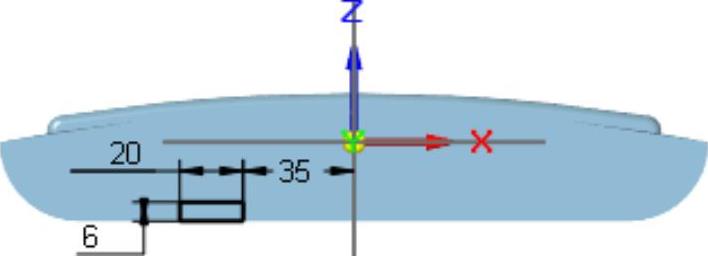

图16.8 截面草图

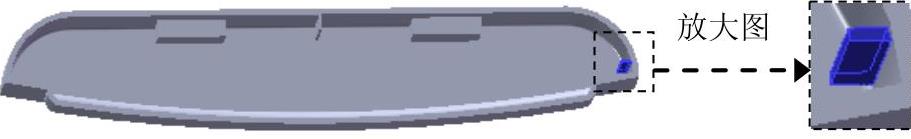

Step6.创建图16.9所示的除料特征4。在区域中单击按钮，选取图16.10所示的模型表面作为草图平面，绘制图16.11所示的截面草图；绘制完成后，单击按钮，选择命令条中的“有限范围”按钮，在下拉列表中输入值6，并按Enter键，在需要移除材料的一侧单击鼠标左键，单击按钮，单击按钮，完成除料特征4的创建。

图16.9 除料特征4

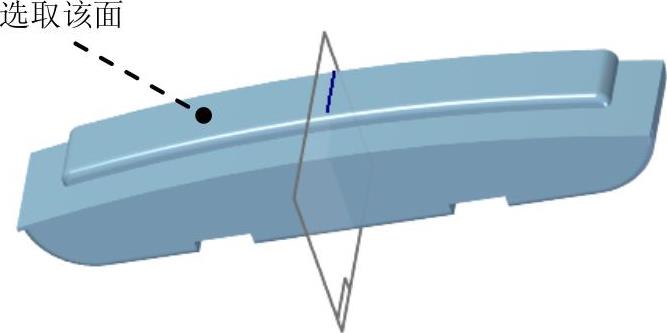

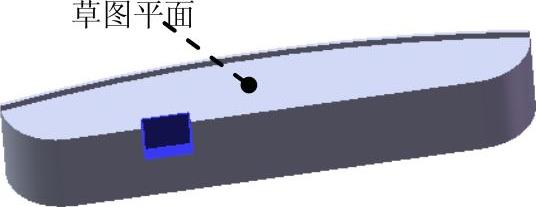

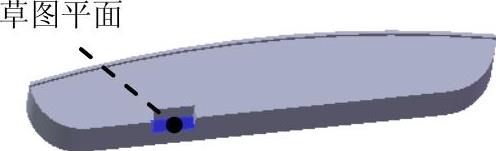

图16.10 草图平面

图16.11 截面草图

Step7.创建图16.12b所示的镜像特征1，在区域中选择命令，在路径查找器中选择与作为镜像特征，单击按钮；选取右视图（YZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征1的创建。

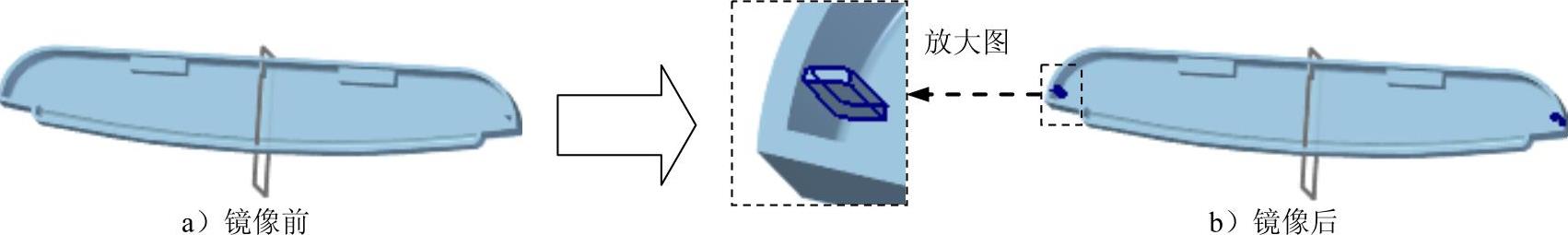

图16.12 镜像特征1

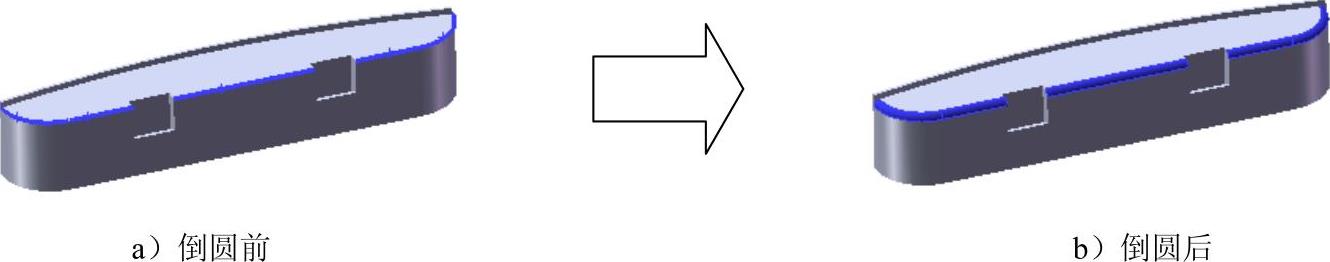

Step8.创建图16.13b所示的倒圆特征2。选取图16.13a所示的模型边线为倒圆的对象，倒圆半径值为3。

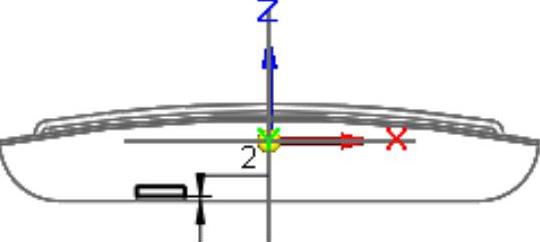

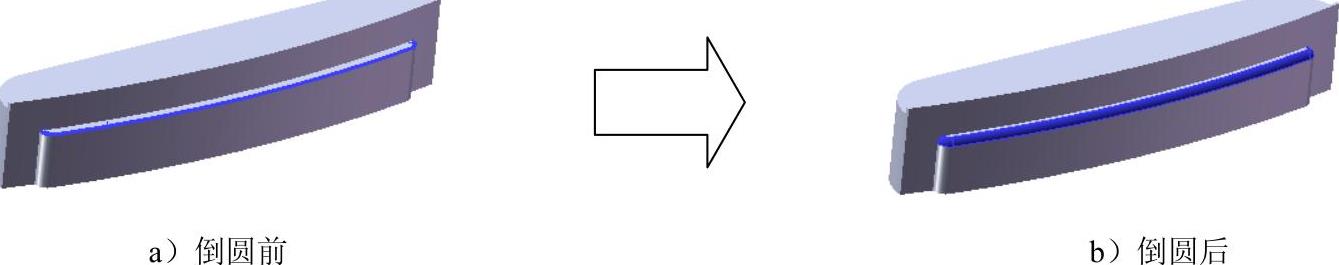

图16.13 倒圆特征2

Step9.创建图16.14b所示的薄壁特征。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值2，然后右击；选择图16.14a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征的创建。

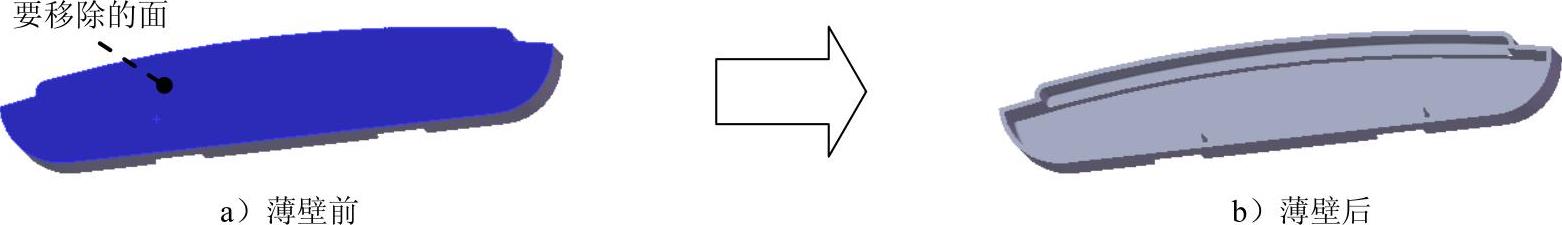

图16.14 薄壁特征

Step10.创建图16.15b所示的倒圆特征3。选取图16.15a所示的模型边线为倒圆的对象，倒圆半径值为3。

图16.15 倒圆特征3(https://www.daowen.com)

Step11.创建如图16.16所示的肋板特征1。在区域中单击下的小三角，选择命令，在“肋板”命令条中选择，选择右视图（YZ）平面作为肋板的草图平面，绘制图16.17所示的草图，单击按钮；在命令条的厚度文本框中输入厚度值1；移动鼠标调整拔模方向至合适位置后单击，单击命令条中的按钮，然后单击按钮，完成肋板特征1的创建。

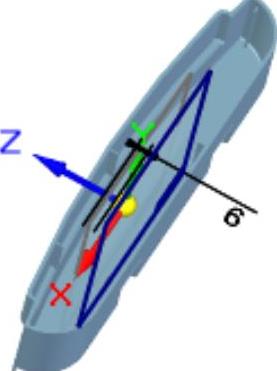

Step12.创建图16.18所示的平面4。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考平面，在下拉列表中输入偏移距离值6，偏移方向为Z轴负方向，单击左键完成平面4的创建。

图16.16 肋板特征1

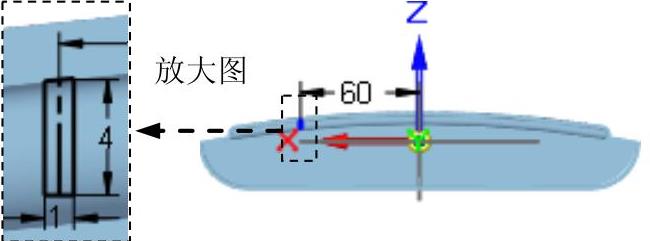

图16.17 截面草图

图16.18 平面4

Step13.创建图16.19所示的肋板特征2。在区域中单击下的小三角，选择命令，在“肋板”命令条中选择，选择平面4作为肋板的草图平面，绘制图16.20所示的草图，单击按钮；在命令条的厚度文本框中输入厚度值1；移动鼠标调整拔模方向至合适位置后单击，单击命令条中的按钮，然后单击按钮，完成肋板特征2的创建。

图16.19 肋板特征2

图16.20 截面草图

Step14.创建图16.21b所示的镜像特征2，在区域中选择命令，选择肋板2作为镜像特征，单击按钮；选取右视图（YZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征2的创建。

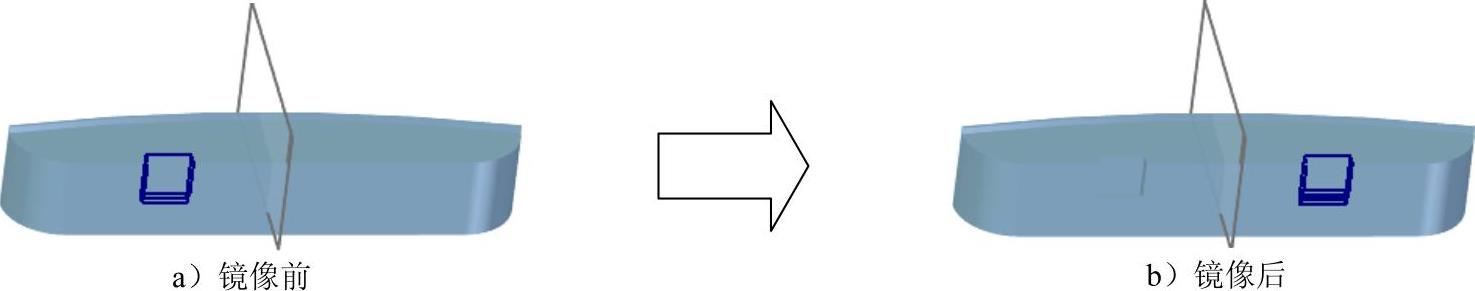

图16.21 镜像特征2

Step15.创建如图16.22所示的肋板特征3。在区域中单击下的小三角，选择命令，在“肋板”命令条中选择，选择右视图（YZ）平面作为肋板的草图平面，绘制图16.23所示的草图，单击按钮；在命令条的厚度文本框中输入厚度值1；移动鼠标调整拔模方向至合适位置后单击，单击命令条中的按钮，然后单击按钮，完成肋板特征3的创建。

图16.22 肋板特征3

图16.23 截面草图

Step16.创建图16.24所示的拉伸特征2。在区域中单击按钮，选取图16.24所示的模型表面作为草图平面，绘制图16.25所示的截面草图，绘制完成后，单击按钮；确认与按钮不被按下，选择命令条中的“穿透下一个”按钮，拉伸方向为Y轴负方向，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

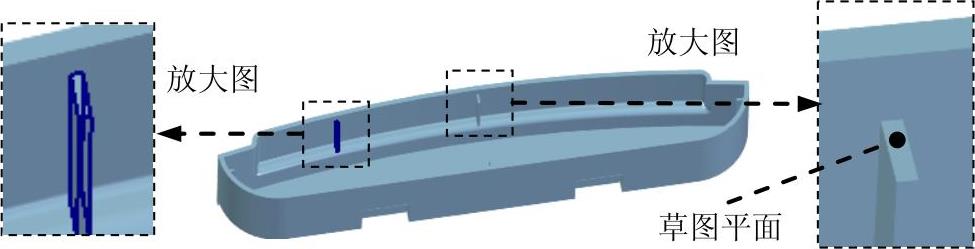

图16.24 拉伸特征2

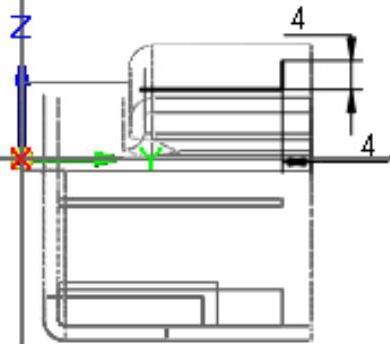

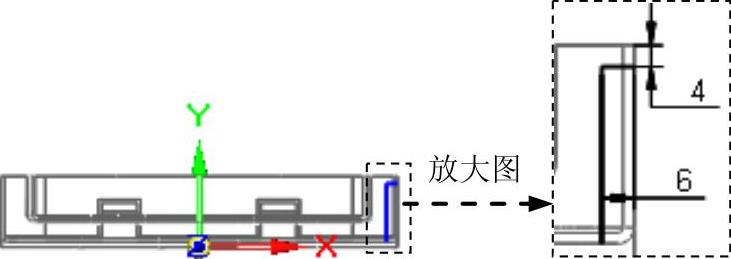

图16.25 截面草图

Step17.创建图16.26所示的镜像特征3。在区域中选择命令，选择拉伸2作为镜像特征，单击按钮；选取右视图（YZ）作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像特征3的创建。

Step18.创建图16.27所示的相交特征1。选择区域中的命令，在命令条的下拉列表中选择，选择右视图（YZ）平面及图16.27所示的模型表面，单击按钮；单击按钮，完成相交特征1的创建。单击按钮。

图16.26 镜像特征3

图16.27 相交特征

Step19.创建平面5。在区域中单击按钮，选择选项；选取俯视图（XY）平面为参考平面，在图16.28所示的相交线顶点处单击完成平面5的创建。

Step20.创建图16.29所示的草图1。在区域中单击按钮，选取平面5作为草图平面，绘制图16.30所示的草图。

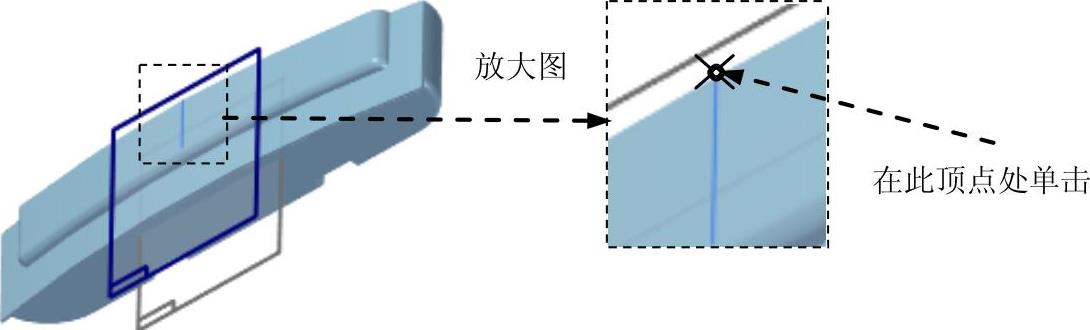

图16.28 平面5

说明：进入草绘环境后，单击功能选项卡区域中的“文本轮廓”按钮。系统弹出“文本”对话框。在下拉列表中设置文字的字体为新宋体，大小为10.00mm。在文本框中输入值32，在文本框中输入值0，在文本框中输入“节约用水”；单击按钮，完成文字的绘制。

图16.29 草图1（建模环境）

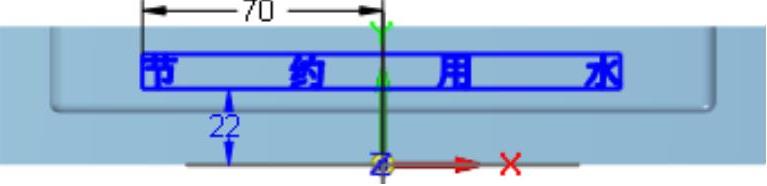

图16.30 草图1（草绘环境）

Step21.后面的详细操作过程请参见随书光盘中video\ch16\reference\文件下的语音视频讲解文件trough-r02.exe。
