实例概述

本实例主要介绍了蓝面曲面的应用技巧。先用“蓝面”命令构建模型的一个曲面,然后通过“镜像”命令产生另一侧曲面,模型的前后曲面仍为蓝面曲面。练习时,注意蓝面曲面是如何相切过渡的。零件模型及路径查找器如图21.1所示。

图示

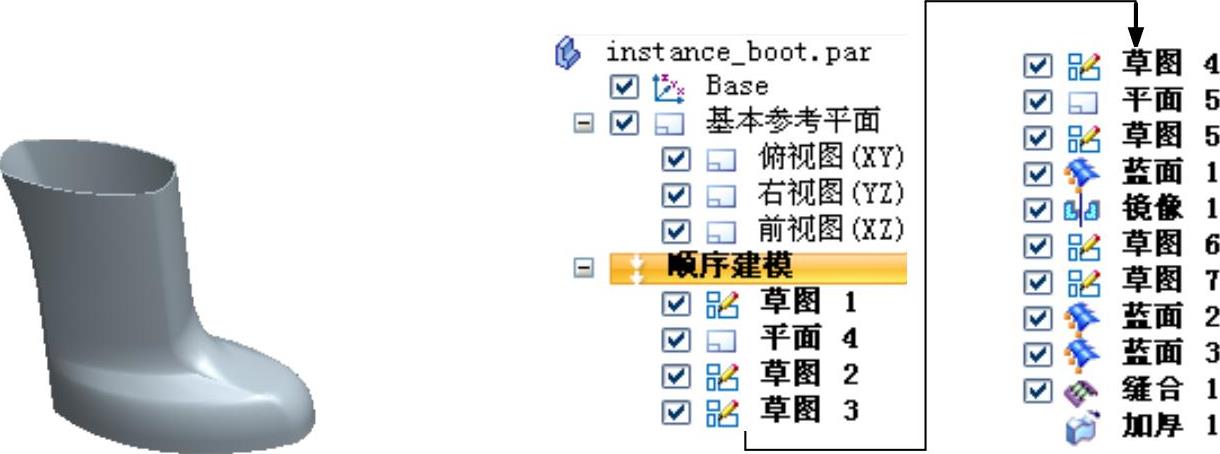

图21.1 零件模型及路径查找器

说明:本例前面的详细操作过程请参见随书光盘中video\ch21\reference\文件下的语音视频讲解文件boot-r01.exe。

Step1.打开文件D:\sest10.3\work\ch21\boot_ex.par。

Step2.创建图21.2所示的蓝面1。选择图示区域中的图示命令,选取图21.3所示的截面1,单击右键;选取截面2,单击右键,在“蓝面”命令条中单击图示按钮,选取图21.3所示的引导曲线1,单击右键;选取引导曲线2,单击两次右键;单击图示按钮,单击图示按钮,完成蓝面1的创建。

图示

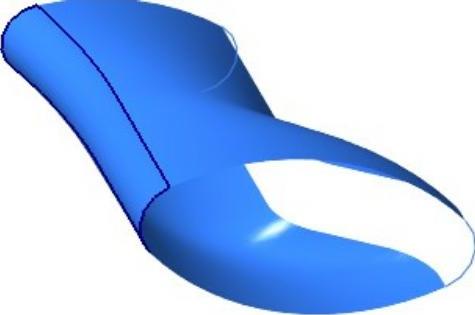

图21.2 蓝面1

图示

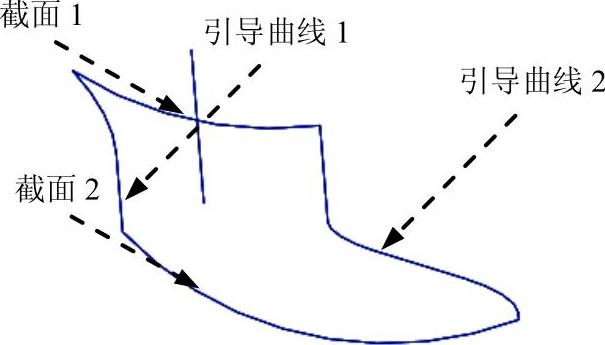

图21.3 定义截面与引导曲线

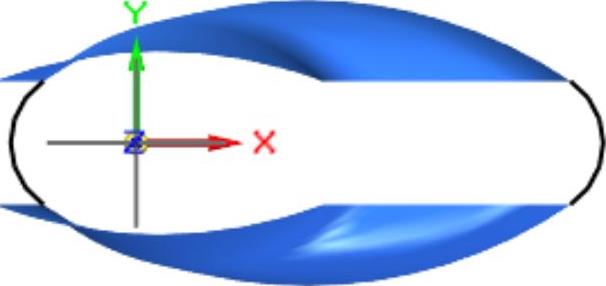

Step3.创建图21.4b所示的镜像特征1,在图示区域中单击图示后的小三角,选择图示命令,在图形区选取蓝面1作为镜像零件,单击图示按钮;选取前视图(XZ)平面作为镜像中心平面,单击“镜像”命令条中的图示按钮,完成镜像特征1的创建。

图示

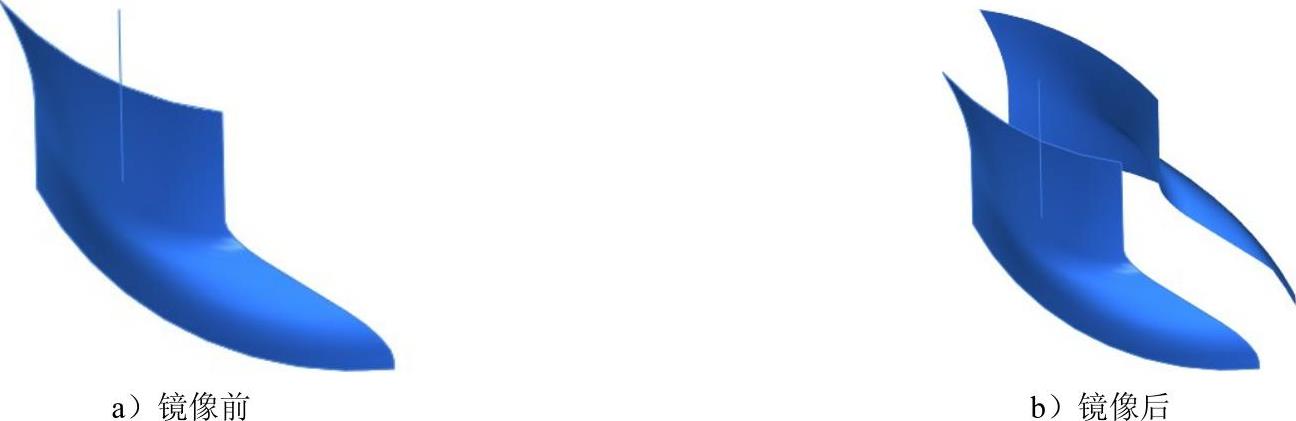

图21.4 镜像特征1

Step4.创建草图6。在图示区域中单击图示按钮,选取平面5作为草图平面,绘制图21.5所示的草图6。

Step5.创建草图7。在图示区域中单击图示按钮,选取俯视图(XY)平面作为草图平面,绘制图21.6所示的草图7。

图示

图21.5 草图6

图示

图21.6 草图7(https://www.daowen.com)

Step6.创建图21.7所示的蓝面2。选择图示区域中的图示命令,选取图21.8所示的截面1,单击右键;选取截面2,单击右键,在“蓝面”命令条中单击图示按钮,选取图21.8所示的引导曲线1,单击右键;选取引导曲线2,单击两次右键;单击图示按钮,单击图示按钮,完成蓝面2的创建。

图示

图21.7 蓝面2

图示

图21.8 定义横截面及引导曲线

Step7.创建图21.9所示的蓝面3。选择图示区域中的图示命令,选取图21.10所示的截面1,单击右键;选取截面2,单击右键,在“蓝面”命令条中单击图示按钮,选取图21.10所示的引导曲线1,单击右键;选取引导曲线2,单击两次右键;单击图示按钮,单击图示按钮,完成蓝面3的创建。

Step8.创建图21.11所示的缝合曲面1。单击图示区域图示命令,系统弹出“缝合曲面选项”对话框,采用系统默认设置,单击图示按钮;在路径查找器中选取蓝面1、蓝面2、蓝面3及镜像1为缝合对象,单击右键;单击图示按钮,完成缝合曲面1的创建,单击图示按钮。

图示

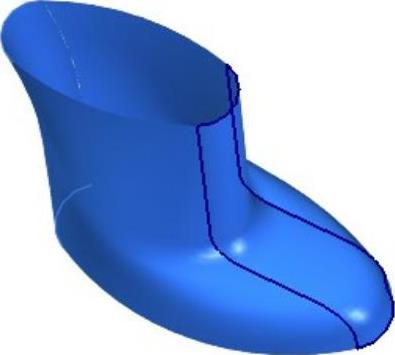

图21.9 蓝面3

图示

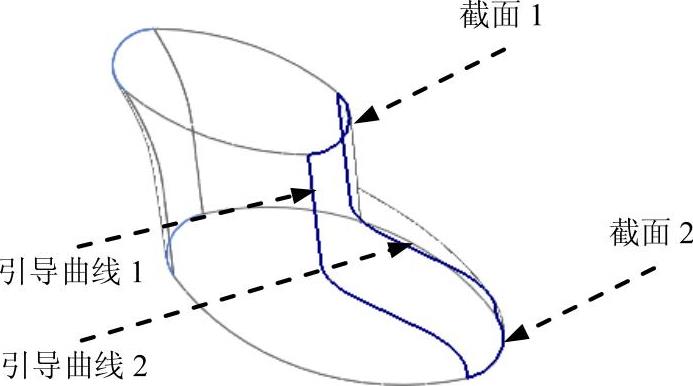

图21.10 定义截面及引导曲线

Step9.创建图21.12所示的加厚曲面1。选择图示区域图示中的图示命令,选择整个曲面作为加厚曲面,在“加厚”命令条的图示文本框中输入值3,在图21.13箭头所指的方向单击鼠标左键。单击图示按钮,完成加厚曲面1的创建,单击图示按钮。

图示

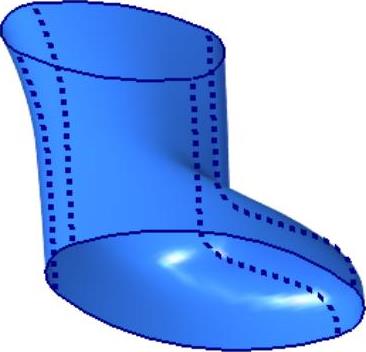

图21.11 缝合曲面1

图示

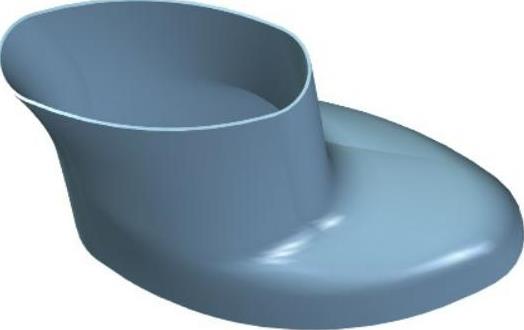

图21.12 加厚曲面1

图示

图21.13 加厚方向

Step10.保存文件,文件名称为boot。
