一步一步教你创建储蓄罐的骨架模型

下面讲解骨架模型（MONEY_SAVER_SKEL.PRT）的创建过程，零件模型及路径查找器如图32.2.1所示。

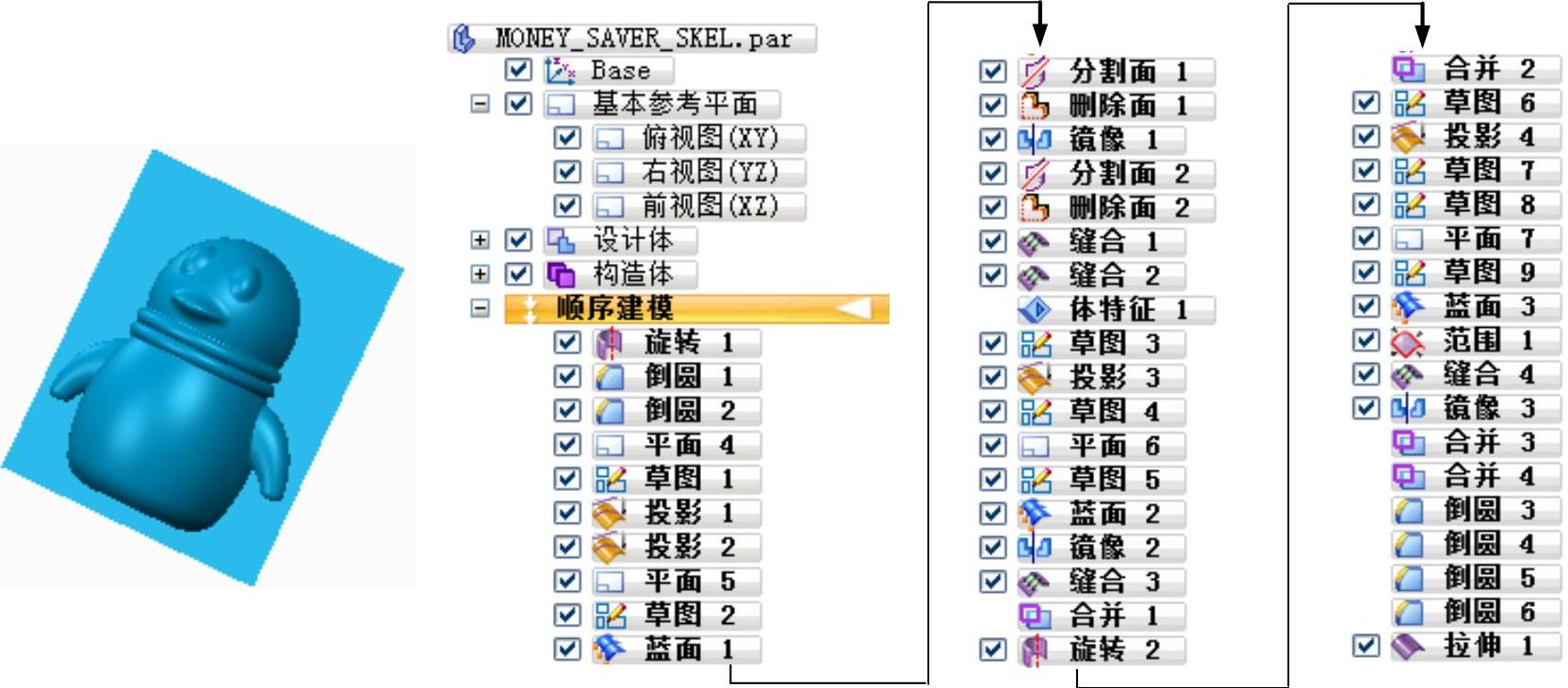

图32.2.1 零件模型及路径查找器

Step1.新建一个装配文件。选择下拉菜单命令，系统进入装配体模板。

Step2.保存装配模型。选择下拉菜单命令，将模型命名为MONEY_SAVER。

Step3.在装配体中建立一级主控件MONEY_SAVER_SKEL。

（1）单击区域中的“原位创建零件”按钮。系统弹出“原位创建零件”命令条与“原位创建零件选项”对话框。

（2）在“原位创建零件选项”对话框的区域选中单选项，在区域选中单选项，然后单击“原位创建零件选项”对话框中的按钮。

（3）在“原位创建零件”命令条区域的下拉列表中选择选项，单击按钮，系统弹出“另存为”对话框，在文本框中输入零件的名称为MONEY_SAVER_SKEL，单击按钮。

（4）单击按钮。

Step4.在路径查找器中选中后右击，选择命令。

Step5.创建图32.2.2所示的旋转曲面1。

（1）选择命令。在选项卡的区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境。绘制图32.2.3所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图32.2.3所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转曲面1的创建。

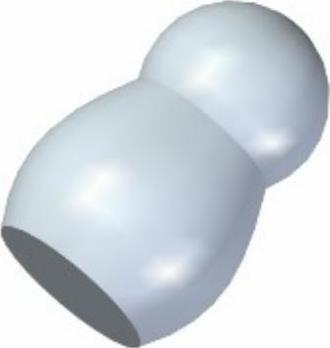

图32.2.2 旋转曲面1

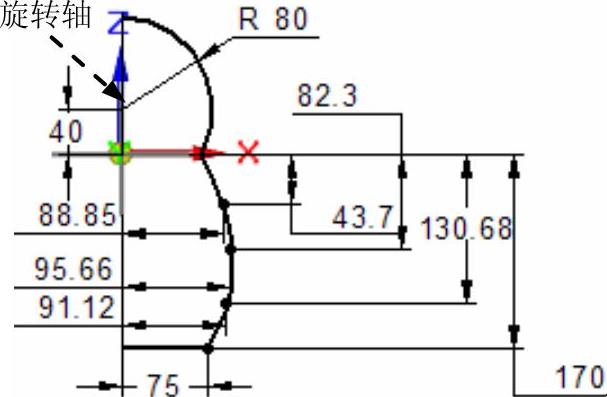

图32.2.3 截面草图

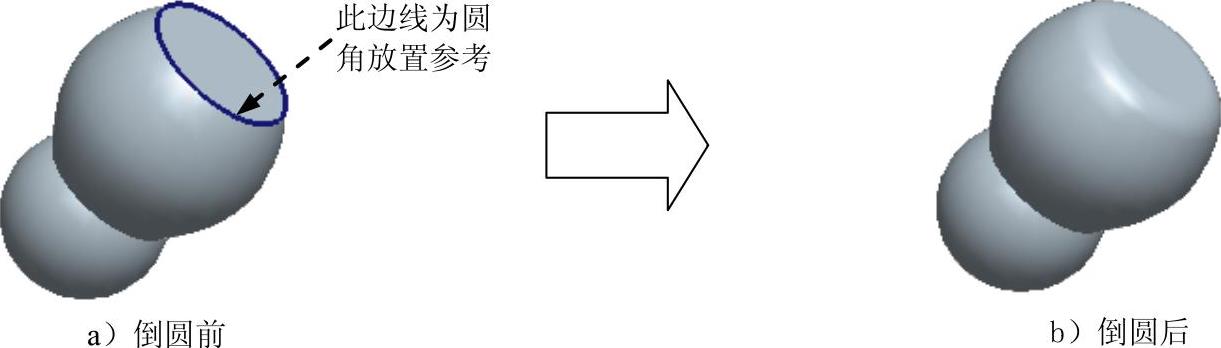

Step6.创建图32.2.4b所示的倒圆特征1。选取图32.2.4a所示的边线为要倒圆的对象，圆角半径值为35.0。

Step7.创建图32.2.5b所示的倒圆特征2。选取图32.2.5a所示的边线为要倒圆的对象，圆角半径值为20.0。

图32.2.4 倒圆特征1

图32.2.5 倒圆特征2

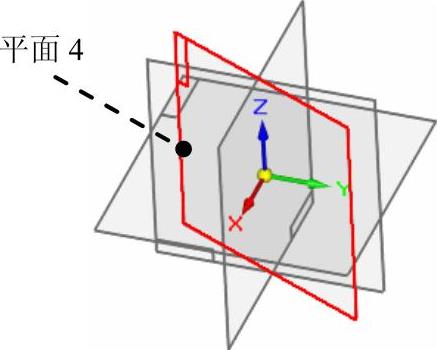

Step8.创建图32.2.6所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。依次选取右视图（YZ）平面与前视图（XZ）平面作为参考实体，然后再次选取右视图（YZ）平面为旋转基准面。

（3）定义旋转角度及方向。在下拉列表中输入旋转角度值25。旋转方向可参考图32.2.6所示。

（4）在绘图区域单击完成平面4的创建。

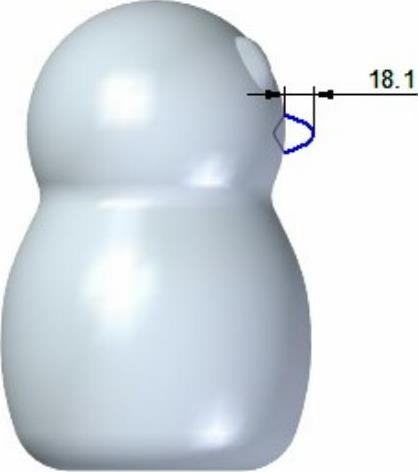

Step9.创建图32.2.7所示的草图1。在区域中单击按钮，选取平面4为草图平面，进入草绘环境；绘制图32.2.7所示的草图，单击按钮。退出草绘环境。

注意：此草图的上下部分是分开的。

图32.2.6 平面4

图32.2.7 草图1

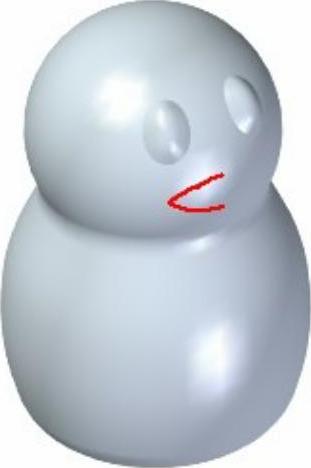

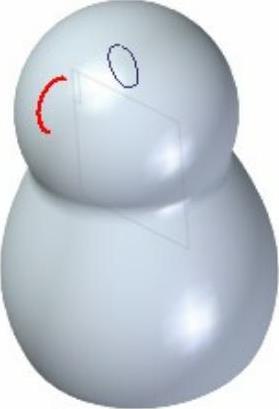

Step10.创建图32.2.8所示的投影曲线1。

（1）选择命令。在区域中单击按钮。

（2）定义投影曲线。在“投影”命令条的下拉列表中选择选项。选取图32.2.9所示的曲线为投影曲线，然后单击鼠标右键（或单击按钮）。

（3）定义投影面。选取图32.2.9所示的面为投影面，然后单击鼠标右键。

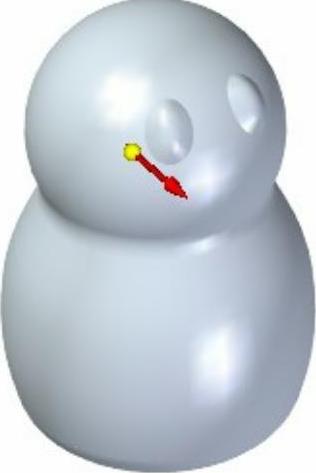

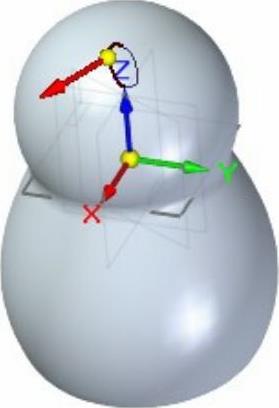

（4）定义投影方向。选择图32.2.10所示的方向，然后在箭头所示一侧单击鼠标左键。

（5）单击按钮，单击按钮，完成投影曲线1的创建。

Step11.创建图32.2.11所示的投影曲线2。具体操作步骤参照Step10。

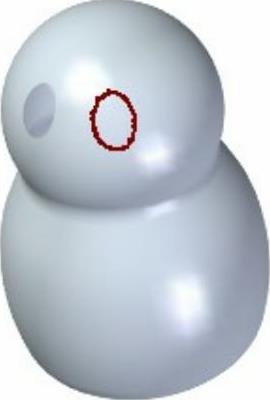

图32.2.8 投影1

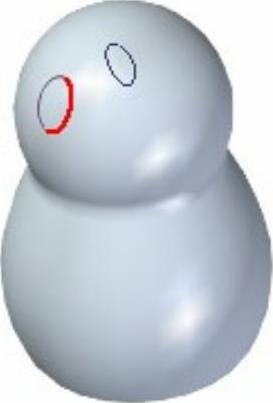

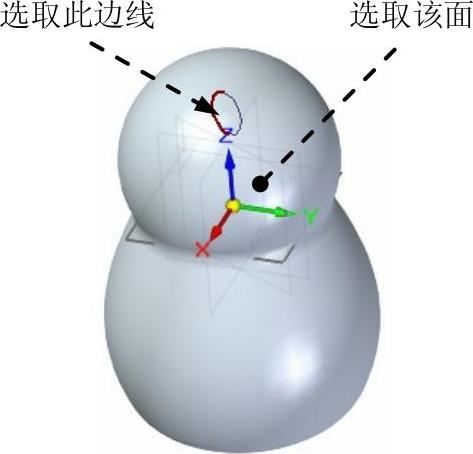

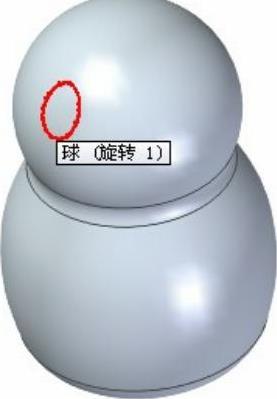

图32.2.9 定义投影曲线及投影面

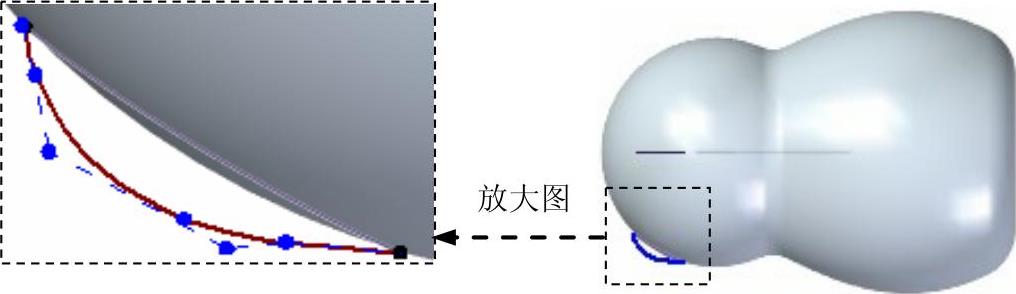

图32.2.10 定义投影方向

Step12.创建图32.2.12所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。依次选取平面4与前视图（XZ）平面作为参考实体。然后再次选取平面4为旋转基准面。

图32.2.11 投影2

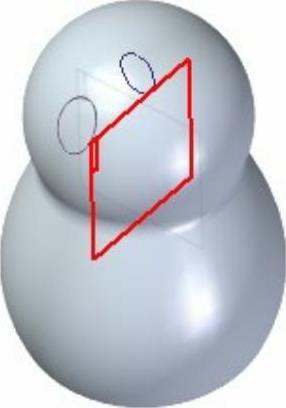

图32.2.12 平面5

（3）在绘图区域单击完成平面5的创建。

Step13.创建图32.2.13所示的草图2。在区域中单击按钮，选取平面5为草图平面，进入草绘环境，绘制图32.2.13所示的草图，单击按钮。退出草绘环境。

图32.2.13 草图2

Step14.创建图32.2.14所示的蓝面1。

（1）选择命令。在选项卡的区域单击按钮，

（2）定义横截面。在下拉列表中选择选项。在绘图区域选取投影曲线1，单击按钮。在绘图区域选取草图2，单击按钮。在绘图区域选取投影曲线2（选取曲线时尽可能靠近同一侧选取），单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成蓝面1的创建。

Step15.创建分割面1。

（1）选择命令。在区域中单击按钮。

（2）定义要分割的面。在下拉列表中选择选项。在绘图区域选取旋转曲面1为要分割的面，单击右键。

（3）定义分割元素。在绘图区域选取蓝面1为分割元素，单击右键。

（4）单击按钮，单击按钮，完成曲面分割1的创建。

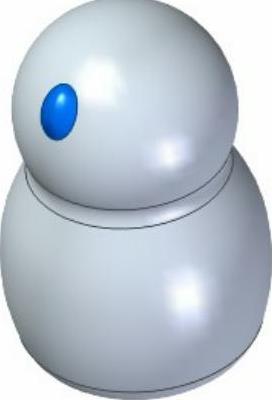

Step16.创建图32.2.15所示的删除面1。

（1）选择命令。选择选项卡，单击中里面的按钮。

（2）定义删除面。选取图32.2.16所示的面为要删除的面。然后单击右键。

（3）单击按钮，单击按钮，完成删除面1的创建。

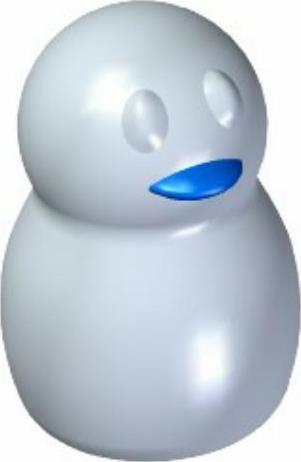

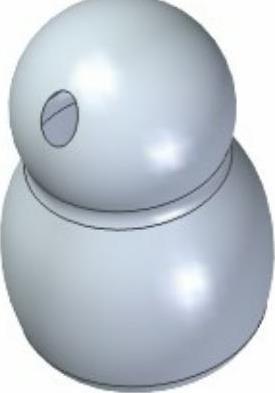

图32.2.14 蓝面1

图32.2.15 删除面1

图32.2.16 定义删除面

Step17.创建图32.2.17所示的镜像1。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在绘图区域选取蓝面1为要镜像的元素。单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像1的创建。

Step18.创建分割面1。

（1）选择命令。在区域中单击按钮。

（2）定义要分割的面。在下拉列表中选择选项。在绘图区域选取旋转曲面1为要分割的面，单击右键。

（3）定义分割元素。在绘图区域选取镜像1为分割元素，单击右键。

（4）单击按钮，单击按钮，完成曲面分割2的创建。

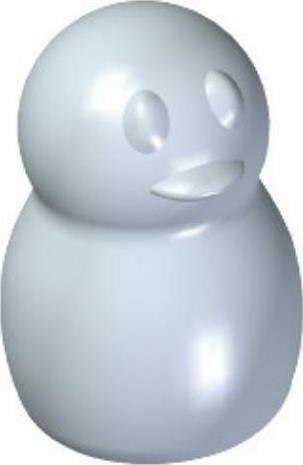

Step19.创建图32.2.18所示的删除面2。

（1）选择命令。选择选项卡，单击中里面的按钮。

（2）定义删除面。选取图32.2.19所示的面为要删除的面。然后单击右键。

（3）单击按钮，单击按钮，完成删除面2的创建。

Step20.创建缝合曲面1。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取蓝面1与旋转1为要缝合的曲面，单击按钮。

图32.2.17 镜像特征1

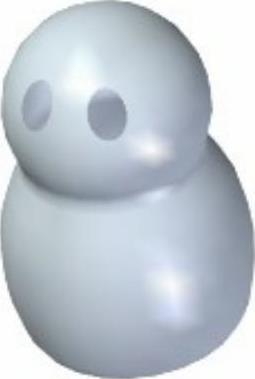

图32.2.18 删除面2

图32.2.19 定义删除面

（3）单击按钮，单击按钮，单击按钮，完成缝合曲面1的创建。

Step21.创建缝合曲面2。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取缝合曲面1与镜像1为要缝合的曲面，单击按钮。

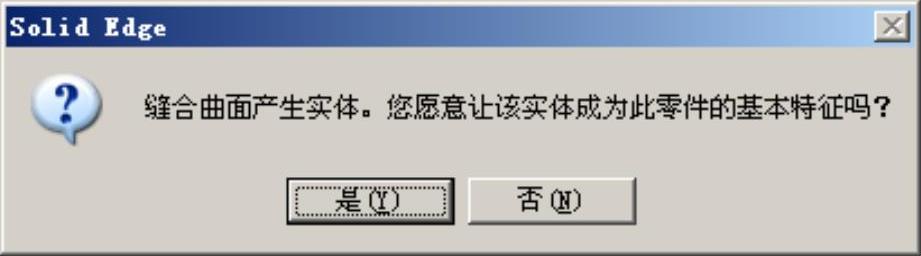

（3）系统弹出图32.2.20所示的SolidEdge对话框，单击按钮。完成缝合曲面2的创建。

图32.2.20 SolidEdge对话框

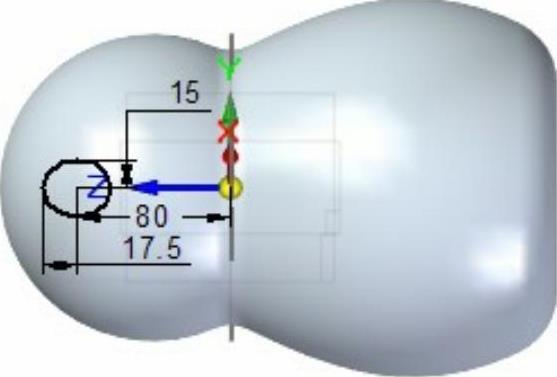

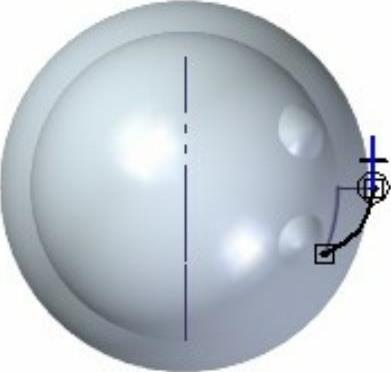

Step22.创建图32.2.21所示的草图3。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图32.2.21所示的草图，单击按钮。退出草绘环境。

Step23.创建图32.2.22所示的投影曲线3。

（1）选择命令。在区域中单击按钮。

（2）定义投影曲线。在“投影”命令条的下拉列表中选择选项。在绘图区域选取草图3为要投影的曲线，然后单击鼠标右键（或单击按钮）。

（3）定义投影面。选取旋转曲面1为投影面，然后单击鼠标右键。

（4）定义投影方向。选择图32.2.23所示的方向，然后在箭头所示一侧单击鼠标左键。

（5）单击按钮，单击按钮，完成投影曲线3的创建。

图32.2.21 草图3

图32.2.22 投影3

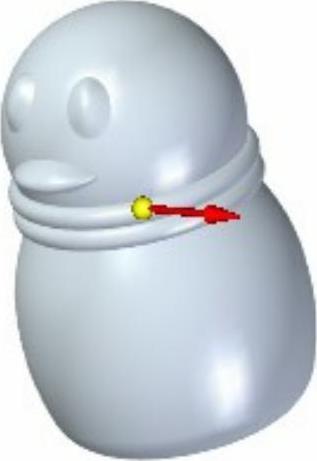

图32.2.23 定义投影方向

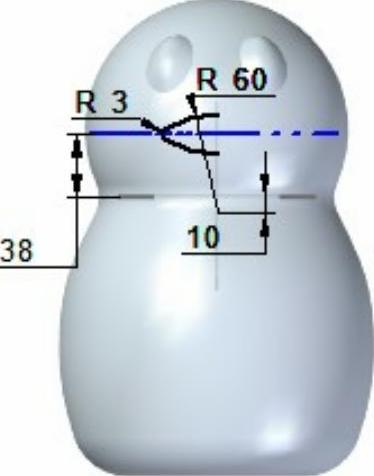

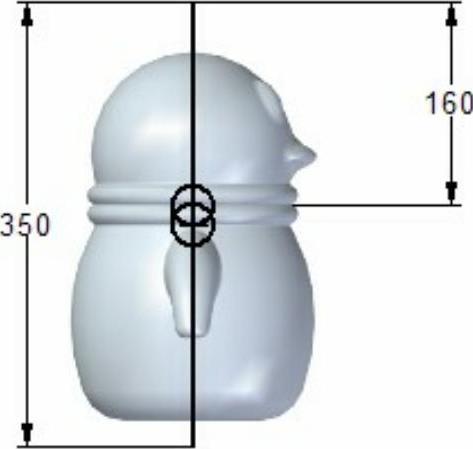

Step24.创建图32.2.24所示的草图4。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境；绘制图32.2.24所示的草图4，单击按钮。退出草绘环境。

Step25.创建图32.2.25所示的平面6。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取俯视图（XY）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值38。偏移方向可参考图32.2.25所示。

（4）在绘图区域单击完成平面6的创建。

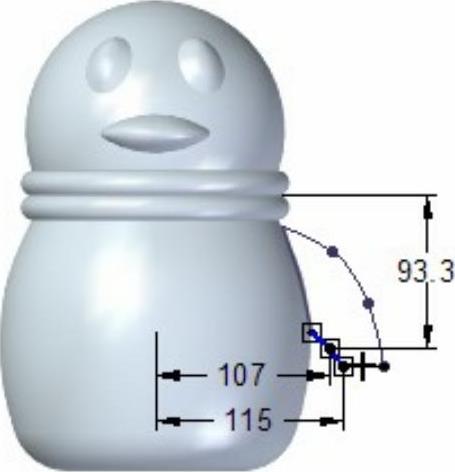

Step26.创建图32.2.26所示的草图5。在区域中单击按钮，选取平面6作为草图平面，进入草绘环境；绘制图32.2.26所示的草图5，单击按钮。退出草绘环境。

图32.2.24 草图4

(https://www.daowen.com)

图32.2.25 平面6

图32.2.26 草图5

Step27.创建图32.2.27所示的蓝面2。

（1）选择命令。在选项卡的区域单击按钮。

（2）定义横截面。在下拉列表中选择选项。在绘图区域选取投影曲线3，单击按钮。在绘图区域选取草图4，（选取曲线时尽可能靠近同一侧选取），单击按钮。

（3）定义引导线。在“蓝面”命令条中单击，然后在绘图区域选取草图5，单击按钮。

（4）单击按钮，单击按钮。单击按钮。完成蓝面2的创建。

Step28.创建图32.2.28所示的镜像2。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在后的下拉列表中选择选项，然后在绘图区域选取蓝面2为要镜像的元素。单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像特征2的创建。

图32.2.27 蓝面2

图32.2.28 镜像特征2

Step29.创建缝合曲面3。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取蓝面2与镜像2为要缝合的曲面，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成缝合曲面3的创建。

Step30.创建图32.2.29所示的合并特征1。

（1）选择命令。在功能选项卡的区域中单击后的。单击“合并”按钮。

（2）定义布尔运算的工具及方向。在绘图区域选取缝合曲面3为布尔运算的工具。

（3）单击按钮。完成合并特征1的创建。

Step31.创建图32.2.30所示的旋转曲面2。

（1）选择命令。在区域中单击按钮。

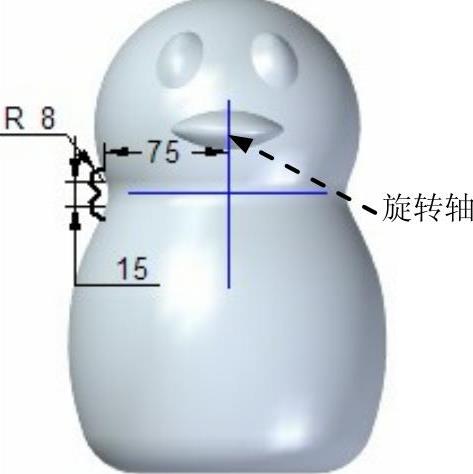

（2）定义特征的截面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境。绘制图32.2.31所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图32.2.31所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转曲面2的创建。

图32.2.29 合并特征1

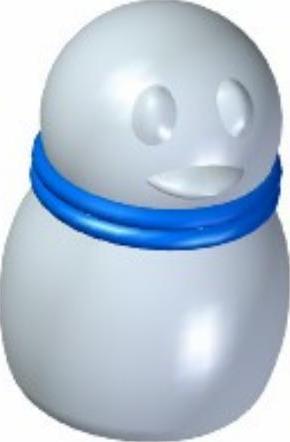

图32.2.30 旋转曲面2

图32.2.31 截面草图

Step32.创建合并特征2。

（1）选择命令。在功能选项卡的区域中单击后的。单击“合并”按钮。

（2）定义布尔运算的工具及方向。在绘图区域选取旋转曲面2为布尔运算的工具。

（3）单击按钮。完成合并特征2的创建。

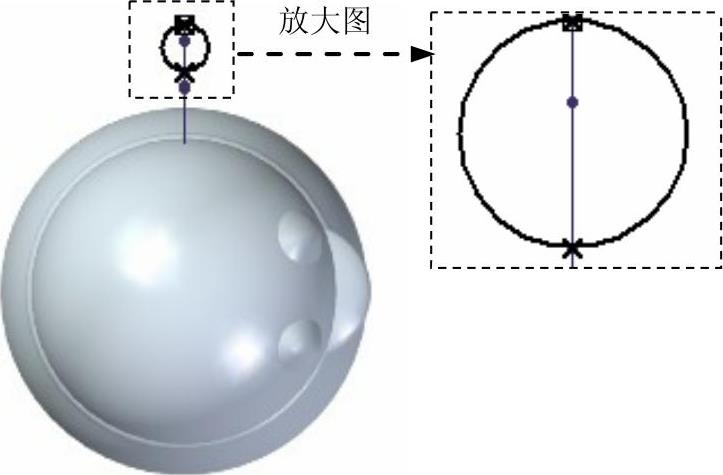

Step33.创建图32.2.32所示的草图6。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境；绘制图32.2.32所示的草图，单击按钮。退出草绘环境。

Step34.创建图32.2.33所示的投影曲线4。

（1）选择命令。在区域中单击按钮。

（2）定义投影曲线。在“投影”命令条的下拉列表中选择选项。在绘图区域选取草图6为要投影的曲线，然后单击鼠标右键（或单击按钮）。

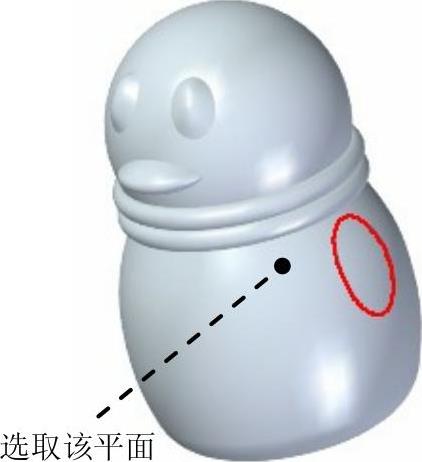

（3）定义投影面。选取图32.2.33所示的曲面为投影面，然后单击鼠标右键。

（4）定义投影方向。选择图32.2.34所示的方向，然后在箭头所示一侧单击鼠标左键。

（5）单击按钮，单击按钮，完成投影曲线4的创建。

Step35.创建图32.2.35所示的草图7。

（1）在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境。

（2）绘制图32.2.35所示的草图7，单击按钮。退出草绘环境。

Step36.创建图32.2.36所示的草图8。

（1）在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境。

（2）绘制图32.2.36所示的草图8，单击按钮。退出草绘环境。

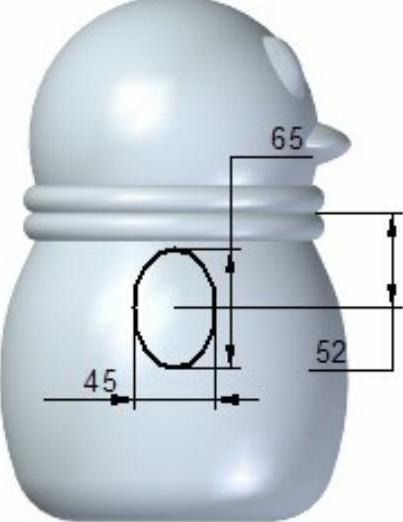

图32.2.32 草图6

图32.2.33 投影4

图32.2.34 定义投影方向

图32.2.35 草图7

图32.2.36 草图8

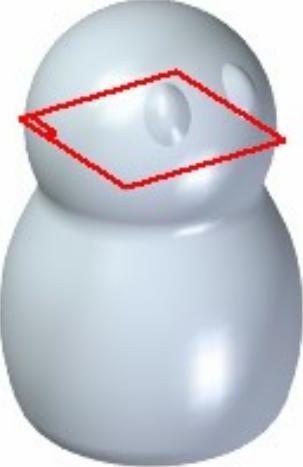

Step37.创建图32.2.37所示的平面7。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取俯视图（XY）平面作为参考实体。

（3）定义偏移距离及方向。在下拉列表中输入偏移距离值105。偏移方向可参考图32.2.37所示。

（4）在绘图区域单击完成平面7的创建。

Step38.创建图32.2.38所示的草图9。

（1）在区域中单击按钮，选取平面7作为草图平面，进入草绘环境。

（2）绘制图32.2.38所示的草图9，单击按钮。退出草绘环境。

Step39.创建图32.2.39所示的蓝面3。

（1）选择命令。在选项卡的区域中单击按钮。

（2）定义横截面。在下拉列表中选择选项。在绘图区域中选取投影曲线4，单击按钮。在绘图区域选取草图9（选取曲线时尽可能靠近同一侧选取），单击按钮。

图32.2.37 平面7

图32.2.38 草图9

（3）定义引导线。在“蓝面”命令条中单击，然后在绘图区域选取草图7，单击按钮。然后在绘图区域选取草图8，单击按钮。

（4）单击按钮，单击按钮。单击按钮。完成蓝面3的创建。

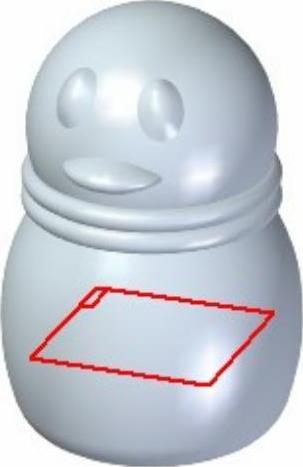

Step40.创建图32.2.40所示的有界曲面1。

（1）选择命令。在区域中单击按钮。

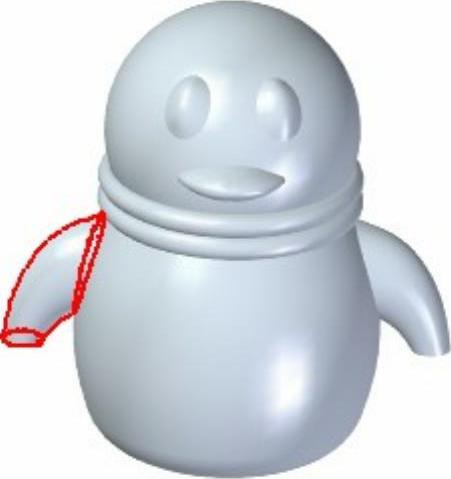

（2）定义边界曲线。在绘图区域选取图32.2.41所示的模型边线为定义边界的曲线。单击按钮。

（3）单击按钮，单击按钮，单击按钮。完成有界曲面1的创建。

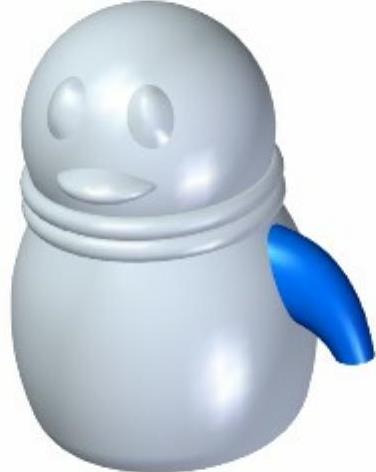

图32.2.39 蓝面3

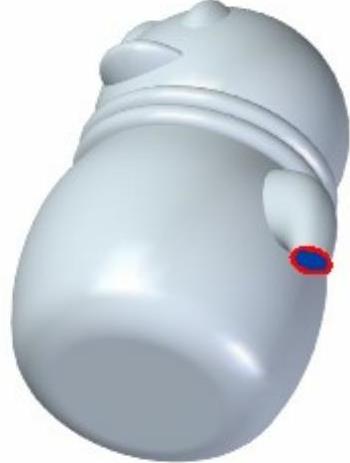

图32.2.40 有界曲面1

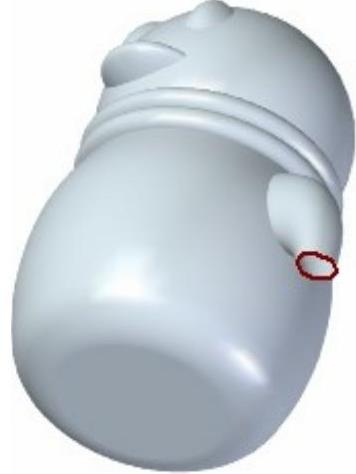

图32.2.41 定义边界曲线

Step41.创建缝合曲面4。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取蓝面3与有界曲面1为要缝合的曲面，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成缝合曲面4的创建。

Step42.创建图32.2.42所示的镜像3。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在绘图区域选取缝合曲面4为要镜像的元素。单击按钮。

（3）定义镜像平面。选取前视图（XZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像3的创建。

Step43.创建合并特征3。

（1）选择命令。在功能选项卡的区域中单击后的。单击“合并”按钮。

（2）定义布尔运算的工具及方向。在绘图区域选取缝合曲面4为布尔运算的工具。

（3）单击按钮。完成合并特征3的创建。

Step44.创建合并特征4。

（1）选择命令。在功能选项卡的区域中单击后的。单击“合并”按钮。

（2）定义布尔运算的工具及方向。在绘图区域选取镜像3为布尔运算的工具。

（3）单击按钮。完成合并特征4的创建。

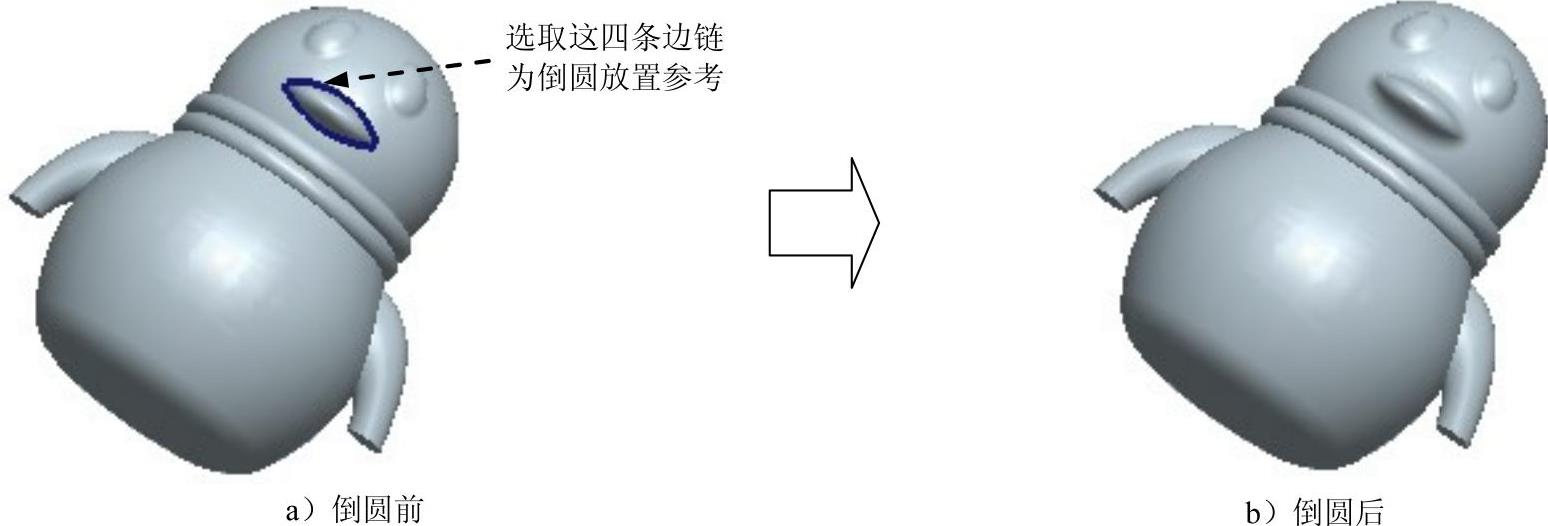

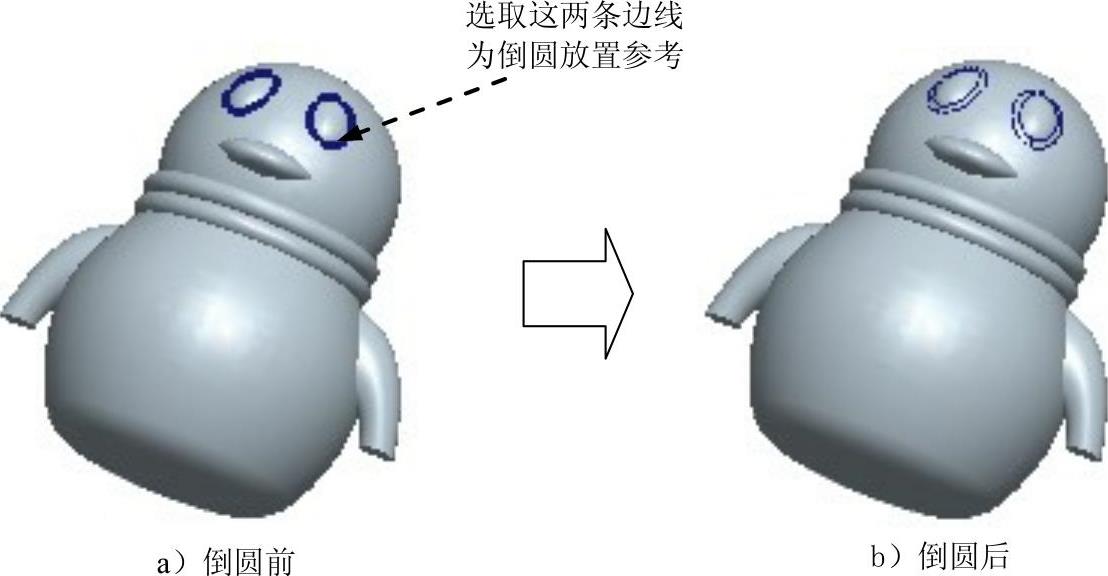

Step45.创建图32.2.43b所示的倒圆3。选取图32.2.43a所示的边线为要倒圆的对象，圆角半径值为10.0。

Step46.创建图32.2.44b所示的倒圆4。选取图32.2.44a所示的边线为要倒圆的对象，圆角半径值为15.0。

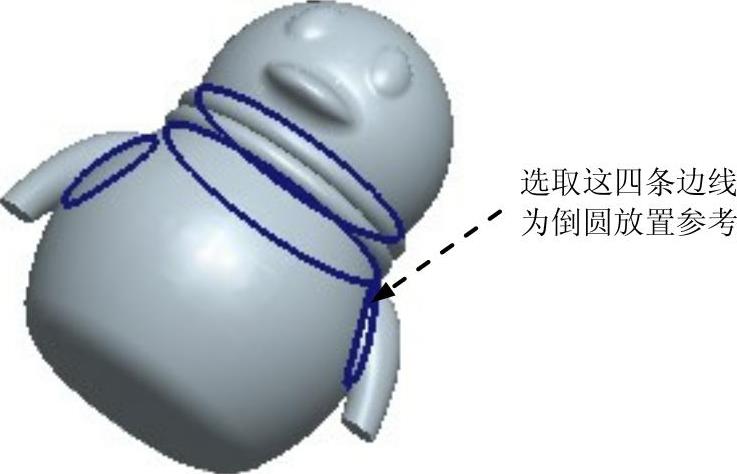

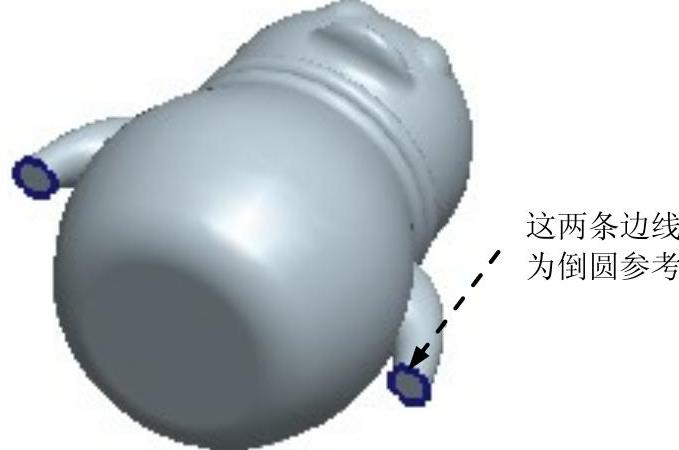

Step47.创建倒圆5。选取图32.2.45所示的边线为要倒圆的对象，圆角半径值为2.0。

图32.2.42 镜像特征3

图32.2.43 倒圆特征3

Step48.创建倒圆6。选取图32.2.46所示的边线为要倒圆的对象，圆角半径值为8.0。

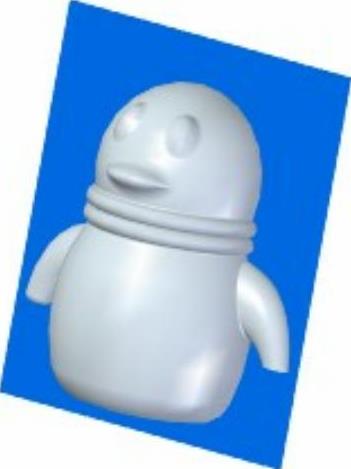

Step49创建图32.2.47所示的拉伸曲面1。

（1）选择命令。在功能选项卡的区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境。绘制图32.2.48所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入值300，并按Enter键，在图形区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

图32.2.44 倒圆特征4

图32.2.45 倒圆特征5

图32.2.46 倒圆特征6

图32.2.47 拉伸曲面1

图32.2.48 截面草图

Step50.保存并关闭模型文件，并将总装配文件保存。
