连接轴设计与制造：以草图为基础的旋转与拉伸特征创建

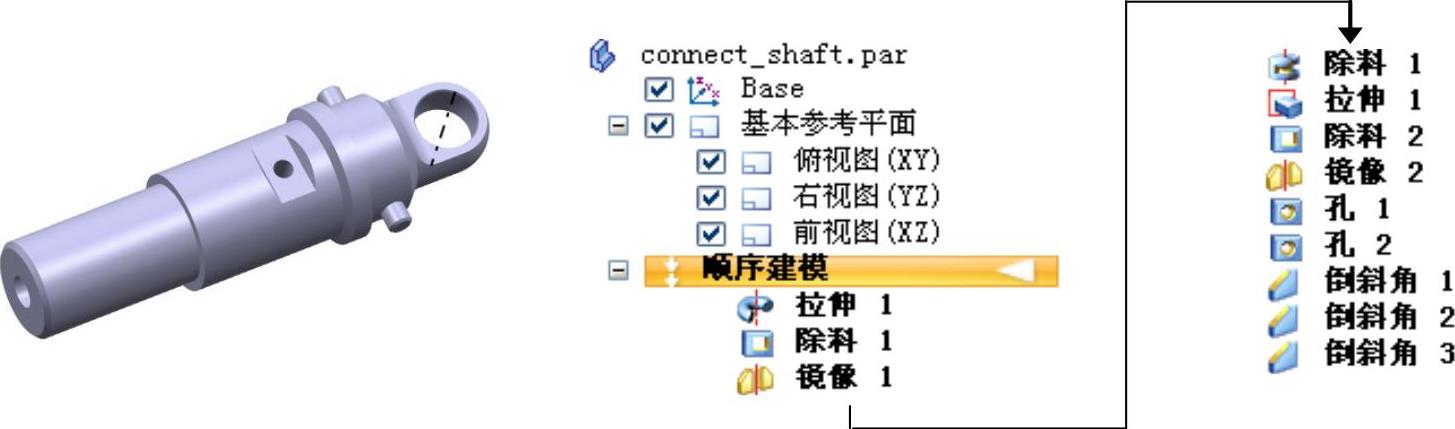

此零件为减振器的一个轴类连接零件，主要运用旋转、除料、镜像、拉伸、孔和倒角等命令。零件模型及其路径查找器如图33.7.1所示。

图33.7.1 零件模型和路径查找器

Step1.新建一个零件模型，选择下拉菜单命令，进入建模环境。

Step2.创建图33.7.2所示的旋转特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面为草图平面，进入草绘环境，绘制图33.7.2所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图33.7.3所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征1的创建。

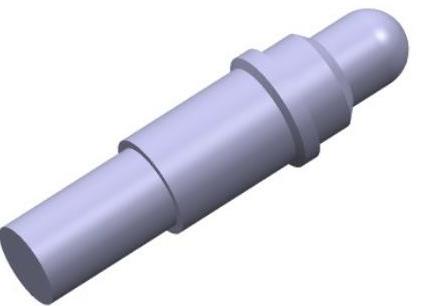

图33.7.2 旋转特征1

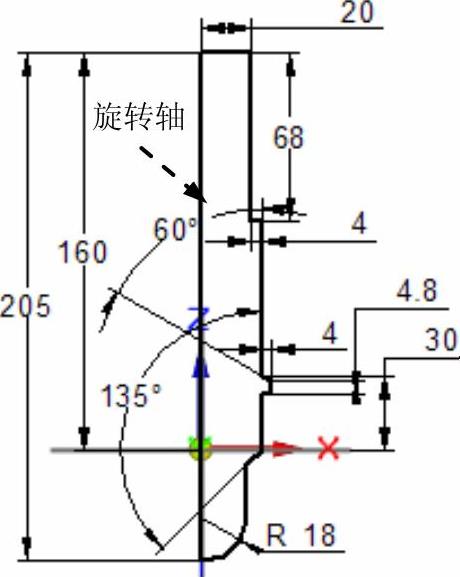

图33.7.3 截面草图

Step3.创建图33.7.4所示的除料特征1。

（1）选择命令。在区域中选择命令。

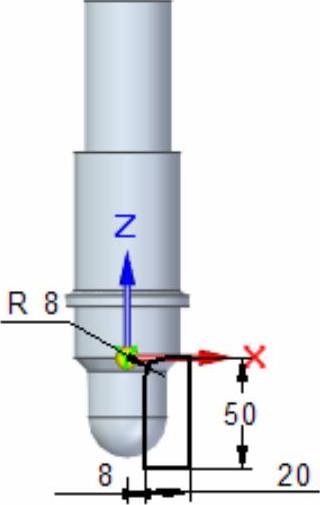

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图33.7.5所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入值40，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

Step4.创建图33.7.6所示的镜像特征1。

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“除料1”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征1的创建。

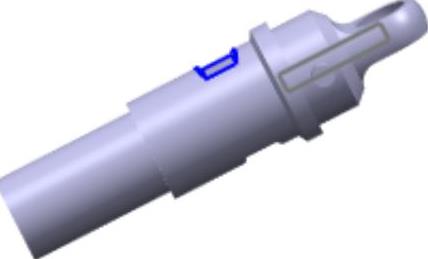

图33.7.4 除料特征1

图33.7.5 截面草图

图33.7.6 镜像特征1

Step5.创建图33.7.7所示的旋转除料1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面为草图平面，进入草绘环境，绘制图33.7.8所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图33.7.8所示的线为旋转轴。

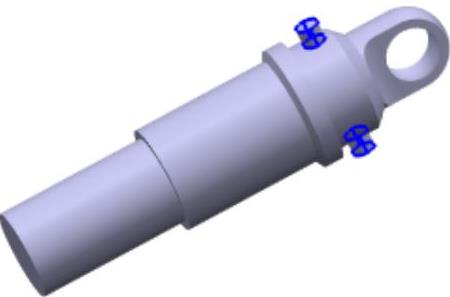

图33.7.7 旋转除料1

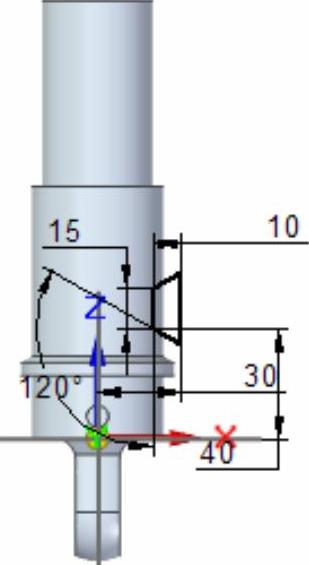

图33.7.8 截面草图

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入值360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转除料1的创建。

Step6.创建图33.7.9所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境。绘制图33.7.10所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入值64，并按Enter键，在图形区空白区域单击。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图33.7.9 拉伸特征1

图33.7.10 截面草图

Step7.创建图33.7.11所示的除料特征2。

（1）选择命令。在区域中选择命令。

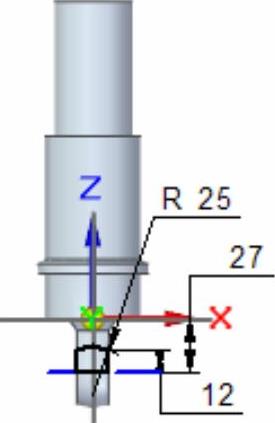

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图33.7.12所示的截面草图。

（3）定义拉伸属性。在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入值50，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

Step8.创建图33.7.13所示的镜像特征2。

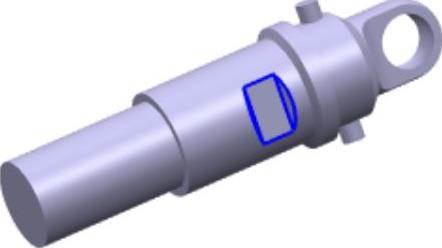

图33.7.11 除料特征2

图33.7.12 截面草图(https://www.daowen.com)

图33.7.13 镜像特征2

（1）选择命令。在区域中单击按钮。

（2）定义要镜像的元素。在路径查找器中选择“除料1”为要镜像的特征。单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，完成镜像特征2的创建。

Step9.创建图33.7.14所示的孔特征1。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值8，在区域选择延伸类型为（贯通），单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图33.7.15所示的模型表面作为孔的放置面。

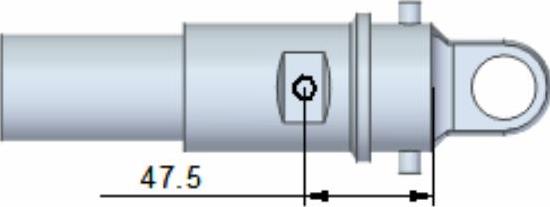

（4）编辑孔的定位。创建图33.7.16所示的尺寸，并修改为设计要求的尺寸值。约束完成后，单击按钮，退出草图绘制环境。

（5）调整孔的方向。方向可参考图33.7.14。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征1的创建。

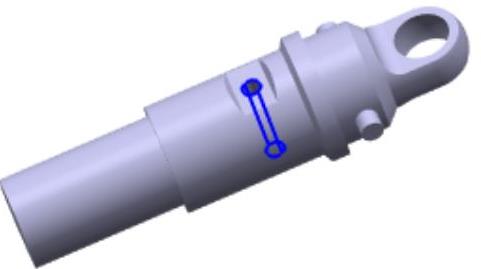

图33.7.14 孔特征1

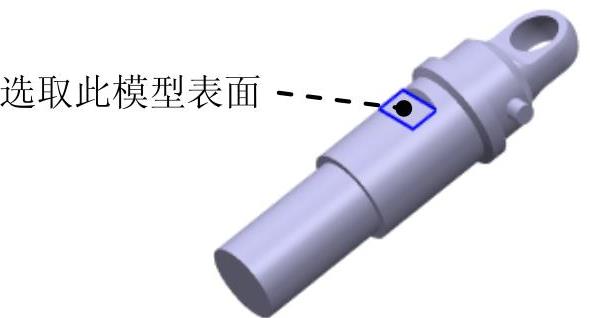

图33.7.15 选取孔的放置面

图33.7.16 约束孔的定位

Step10.创建图33.7.17所示的孔特征2。

（1）选择命令。在区域中单击按钮。

（2）定义孔的参数。单击按钮，系统弹出“孔选项”对话框。在“孔选项”对话框中选择“简单孔”选项，在下拉列表中输入值13，在区域选择延伸类型为，在下拉列表中输入孔的深度值100.0。单击按钮。完成孔参数的设置。

（3）定义孔的放置面。选取图33.7.18所示的模型表面作为孔的放置面。

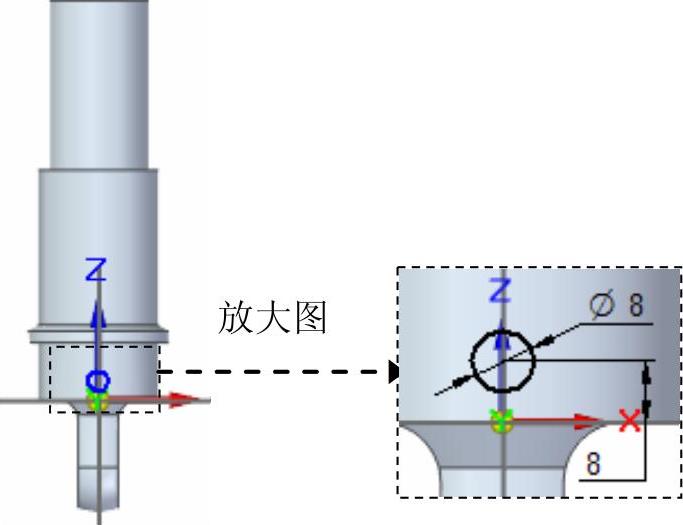

（4）编辑孔的定位。定义孔的放置位置与圆心重合（图33.7.19）。

（5）调整孔的方向。方向沿Z轴负方向。

（6）然后单击命令条中的按钮。单击按钮，完成孔特征2的创建。

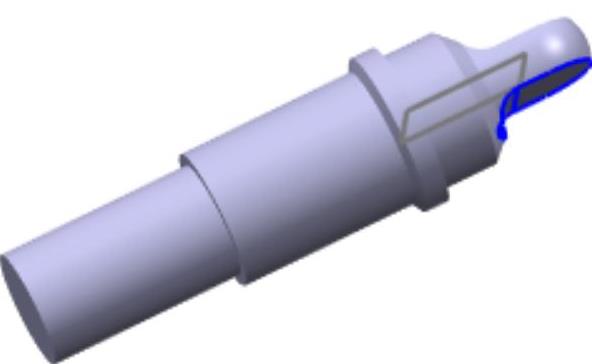

Step11.创建图33.7.20b所示的倒斜角特征1。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义倒角类型。单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为。单击按钮。

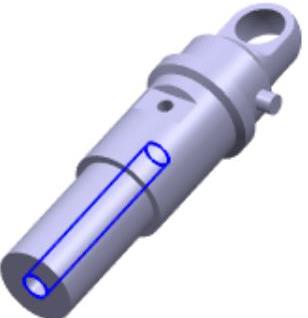

图33.7.17 孔特征2

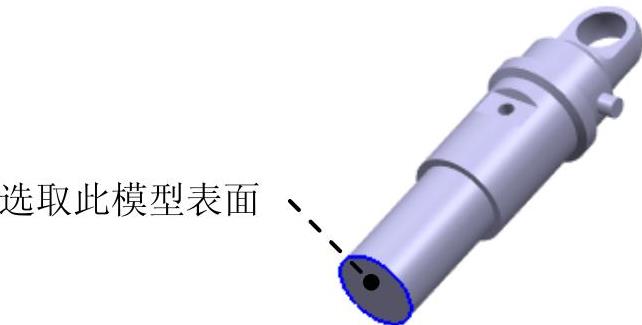

图33.7.18 选取孔的放置面

图33.7.19 约束孔的定位

（3）选取模型中要倒角的边线，如图33.7.20a所示。

（4）定义倒角参数。在“倒斜角”命令条的文本框中输入值2.0。

（5）单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征1的定义。

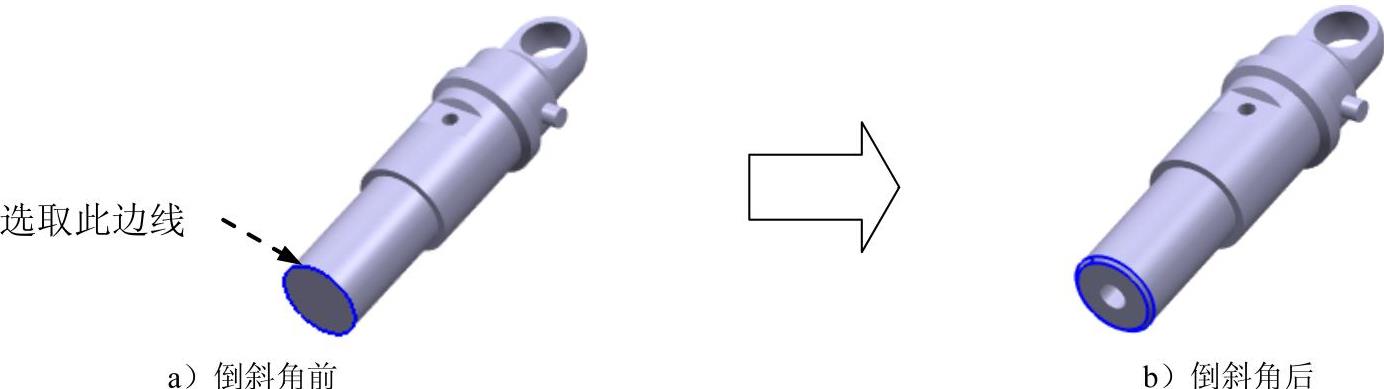

图33.7.20 倒斜角特征1

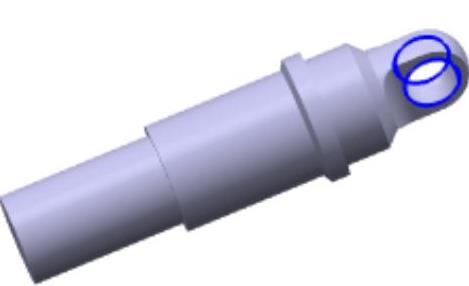

Step12.创建图33.7.21b所示的倒斜角特征2。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义倒角类型。单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为。单击按钮。

（3）选取模型中要倒角的边线，如图33.7.21a所示。

（4）定义倒角参数。在“倒斜角”命令条的文本框中输入值1.0。

（5）单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征2的定义。

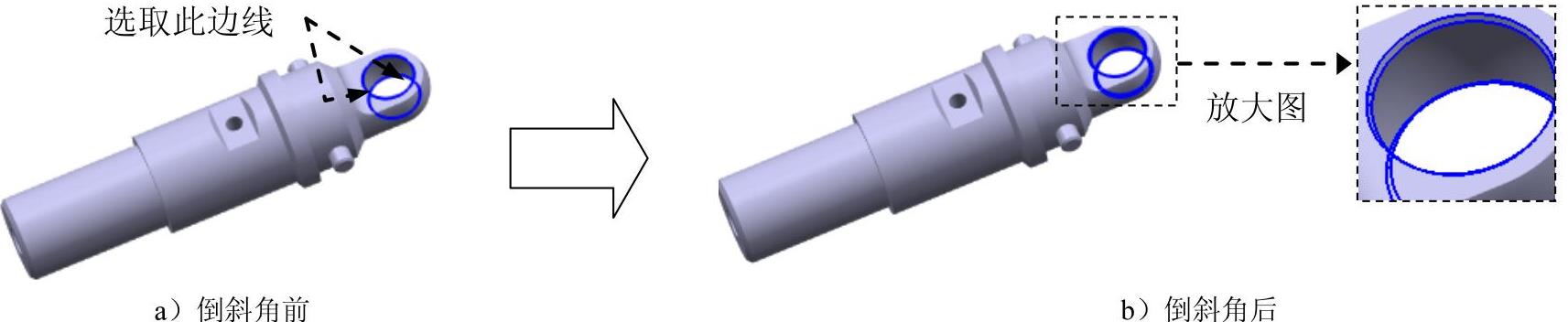

图33.7.21 倒斜角特征2

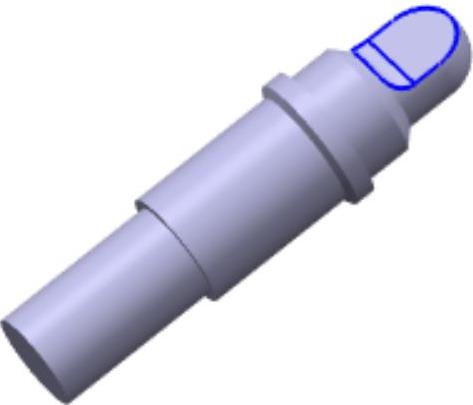

Step13.创建图33.7.22b所示的倒斜角特征3。

（1）选择命令。在区域中单击按钮，选择命令。

（2）定义倒角类型。单击按钮，系统弹出“倒斜角选项”对话框。选取倒斜角边类型为。单击按钮。

（3）选取模型中要倒角的边线，如图33.7.22a所示。

（4）定义倒角参数。在“倒斜角”命令条的文本框中输入值1.0。

（5）单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征3的定义。

图33.7.22 倒斜角特征3

Step14.选择下拉菜单命令，将模型命名为connect_shaft。
