任务描述

链传动有许多优点，与带传动相比，无弹性滑动和打滑现象，平均传动比准确，工作可靠，效率高；传递功率大，过载能力强，相同工况下的传动尺寸小；所需张紧力小，作用于轴上的压力小；能在高温、潮湿、多尘、有污染等恶劣环境中工作。

相关知识

一、链传动的特点及应用场合

与同属中间挠性件的带传动相比，链传动有如下特点：

（1）无弹性伸长及打滑现象，能保证准确的平均传动比；

（2）传动效率高，结构紧凑，传动效率一般可达0.95～0.98；

（3）传动功率大，张紧力小，作用在轴和轴承上的力小；

（4）能在高温、多尘、油污等恶劣环境下工作；

（5）只能传递平行轴间的同向运动；

（6）由于链节的多边形效应，瞬时链速和瞬时传动比不准确，传动平稳性较差，工作中存在冲击和噪声；

（7）链条磨损后，链条节距会变大，传动中链条易脱落；

（8）无过载保护功能；

（9）与齿轮传动相比，传动距离较远且结构简单，制造安装精度要求低。

链传动适用于两轴线平行且距离较远、瞬时传动比无严格要求，以及工作环境恶劣的场合。目前在矿山机械、运输机械、石油化工机械、摩托车中得到了广泛应用。

链传动的应用范围：传递功率P≤100kW，中心距a≤6m，传动比i≤7，链条速度不超过15m/s的低速场合。

二、链传动的布置与张紧

1.链传动的布置

在链传动中，两链轮轴线应保持平行，链轮旋转平面在同一平面内，否则会发生脱链或不正常磨损。按两链轮中心连线的位置分类，链传动的布置方式有水平布置、倾斜布置和垂直布置三种，如图6-19所示。其中，水平布置和倾斜布置的紧边均位于上方较好。

(www.daowen.com)

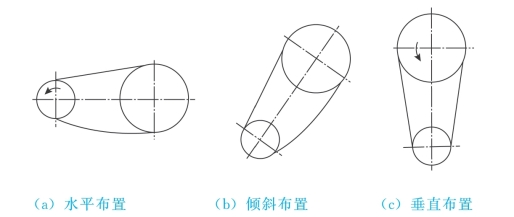

图6-19　链传动的布置方式

2.链传动的张紧

链传动张紧的目的为：避免因铰链磨损使链条的长度增加，造成松边垂度过大，而引起链条与链轮啮合不良及链条振动；同时增大链条与链轮的包角。张紧的方法如下。

（1）调整中心距。

（2）使用张紧轮。当中心距无法调整时，可使用张紧轮张紧，如图6-20所示。张紧轮可以放置在靠近主动轮松边外侧的位置，也可放置在松边内侧。张紧轮可以是链轮，也可以是无齿的滚轮。

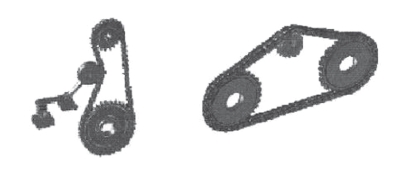

图6-20　用张紧轮张紧

（3）将磨损变长的链条拆掉1～2节。

3.链传动的润滑

链条应有良好的润滑，否则会影响其使用寿命。润滑剂选用N32、N36、N68机械油；温度低时选用黏度低的润滑油，温度高时选用黏度高的润滑油。

思考练习

1.链传动由哪几部分组成？其传动比与链轮齿数有何关系？

2.常见链传动有哪些种类？分别用于什么场合？

3.套筒滚子链外链板与销轴、内链板与套筒、套筒与滚子之间是如何连接的？

4.链传动有何优点和缺点？

5.链条的节数和链轮齿数的选择有何要求？为什么？

6.链传动的布置方式有哪些？如何张紧？

7.如图6-21所示的二级减速传动装置方案是否合理？为什么？

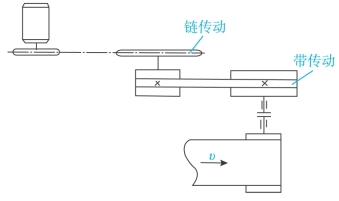

图6-21　二级减速传动装置
