如何制作弯曲的管道？

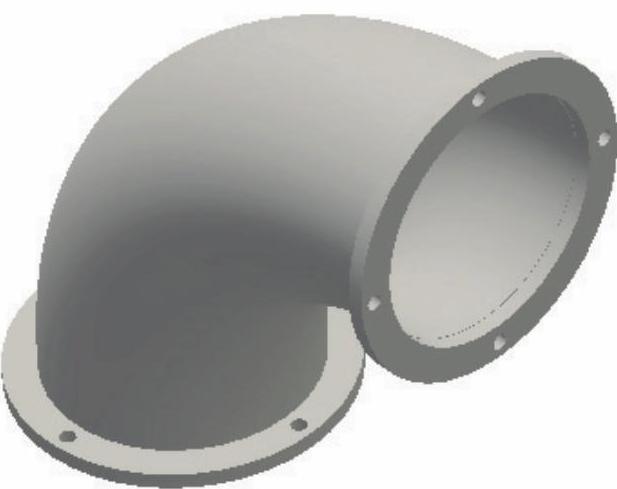

本例创建如图4-68所示的弯管。

图4-68 弯管

操作步骤

（1）新建文件。单击“快速入门”工具栏上的新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

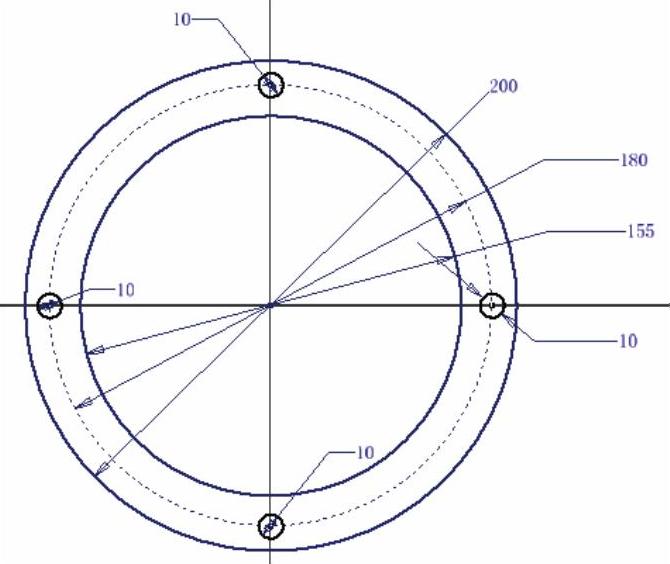

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-69所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图4-69 绘制草图1

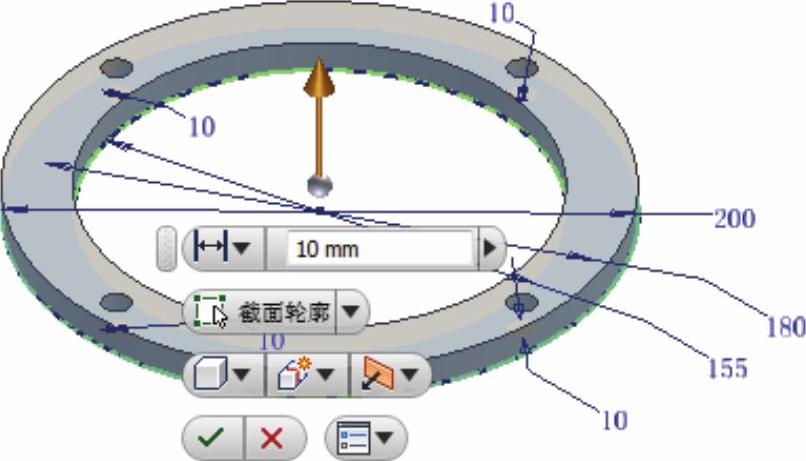

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为10mm，

如图4-70所示。单击“确定”按钮完成拉伸，如图4-71所示。

图4-70 拉伸示意图

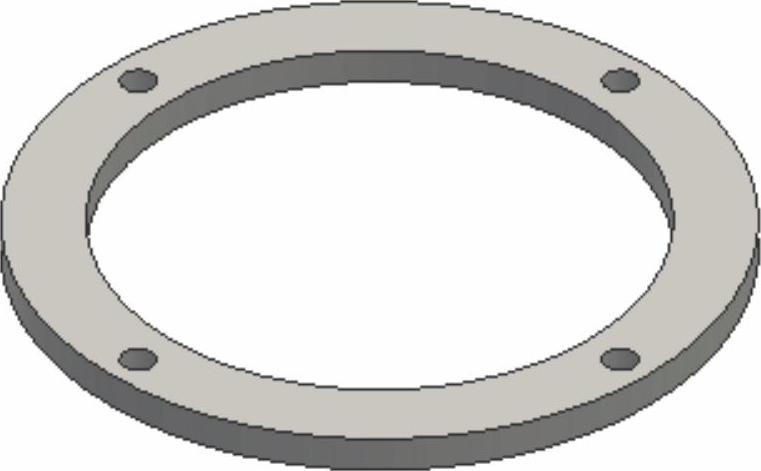

图4-71 拉伸体

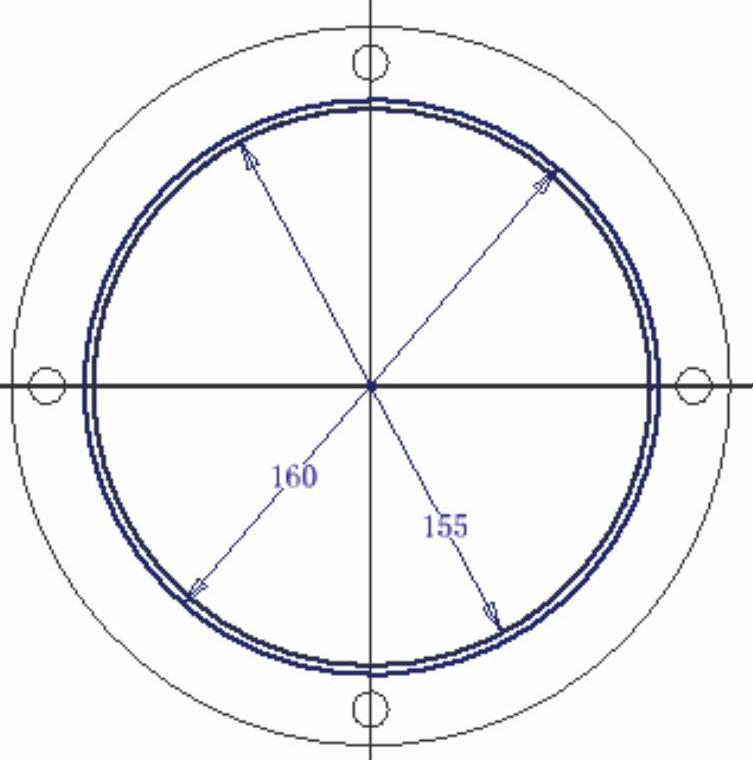

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-72所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

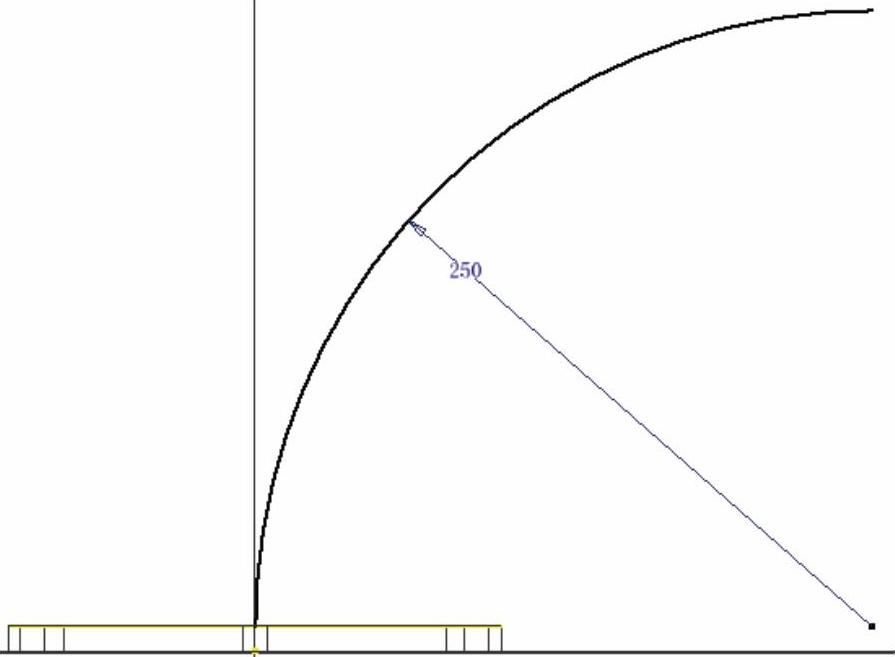

（5）创建扫掠路径。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆弧”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-73所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

(https://www.daowen.com)

图4-72 绘制草图2

图4-73 绘制扫掠路径

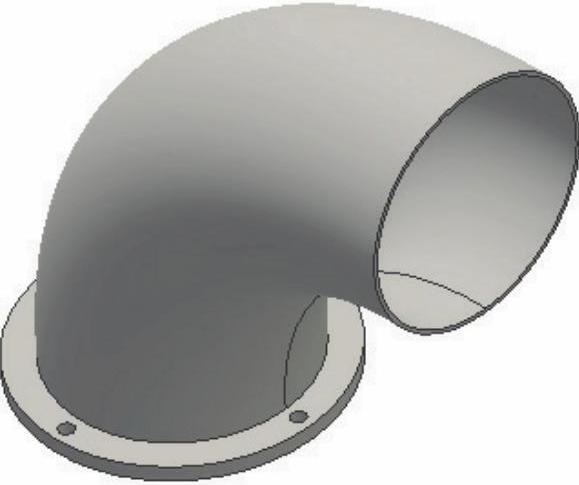

（6）创建扫掠体。单击“三维模型”标签栏“创建”面板上的“扫掠”按钮 ，打开“扫掠”对话框，选取第（4）步创建的草图为扫掠截面轮廓，选取第（5）步创建的草图为扫掠路径，设置扫掠类型为“路径”，选择“路径”方向，如图4-74所示。单击“确定”按钮完成扫掠，如图4-75所示。

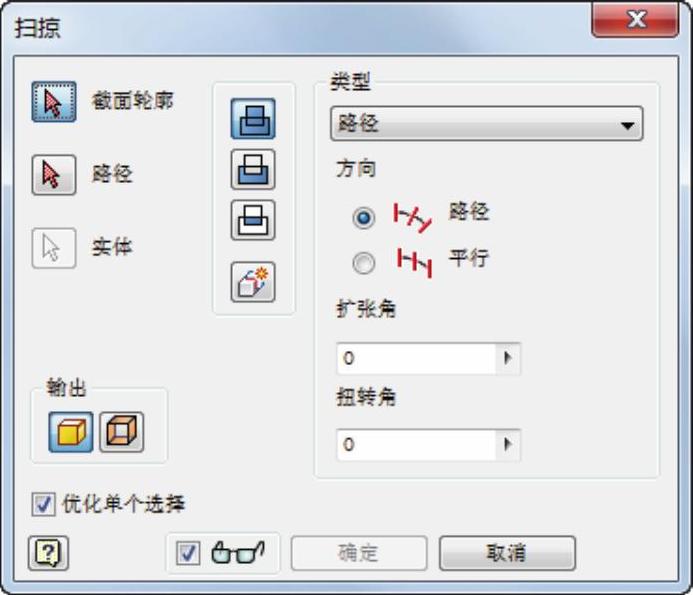

图4-74 “扫掠”对话框

图4-75 扫掠体

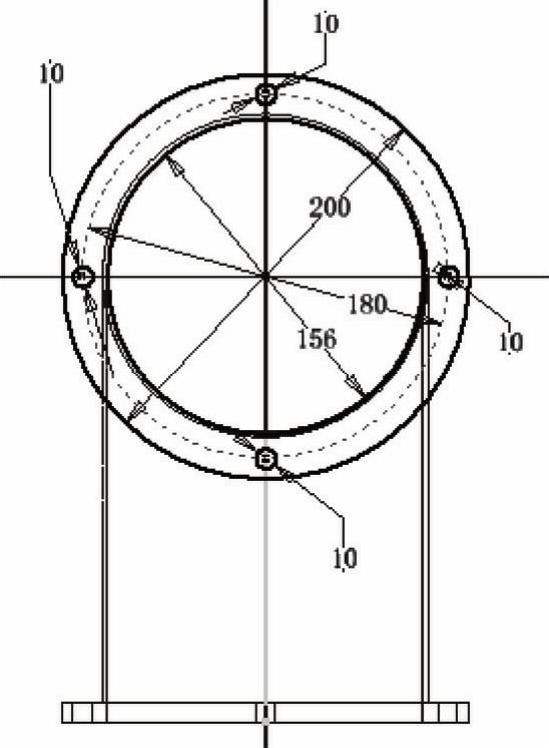

（7）绘制草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择图4-76中的扫掠截面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮↔ ，标注尺寸如图4-76所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

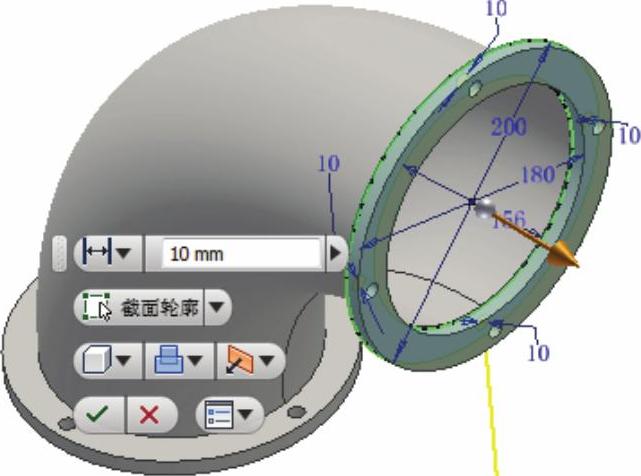

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，设置拉伸距离为10 mm，如图4-77所示。单击“确定”按钮完成拉伸，如图4-68所示。

图4-76 绘制草图3

图4-77 拉伸示意图

（9）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“弯管.ipt”，单击“保存”按钮，保存文件。
