绘制如图4-84所示的连杆基体。

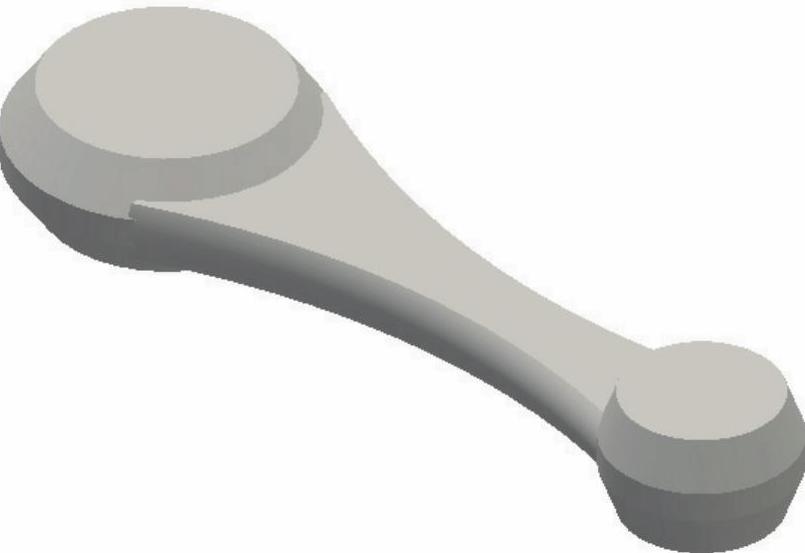

图4-84 连杆基体

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter04-171.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-172.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter04-173.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-174.jpg ，标注尺寸如图4-85所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-175.jpg ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-176.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为4 mm，如图4-86所示。单击“确定”按钮完成拉伸。

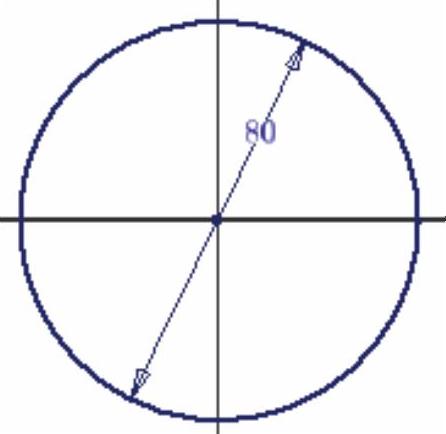

图4-85 绘制草图1

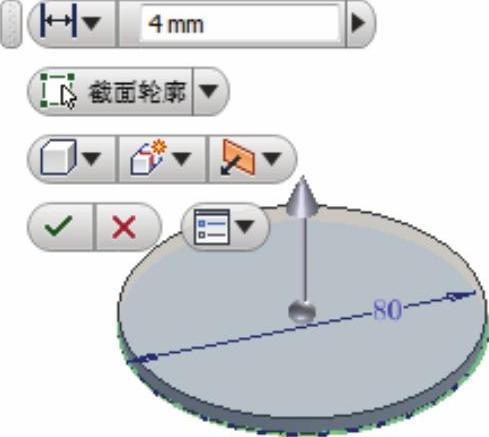

图4-86 拉伸示意图

（4）创建工作平面1。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter04-179.jpg ，在浏览器的原始坐标系下选择XY平面并拖动，输入距离为16.5 mm，如图4-87所示。

（5）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-180.jpg ，选择上步创建的工作平面l为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter04-181.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮


，标注尺寸如图4-88所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-183.jpg ，退出草图环境。


图4-87 创建工作平面1


图4-88 绘制草图2

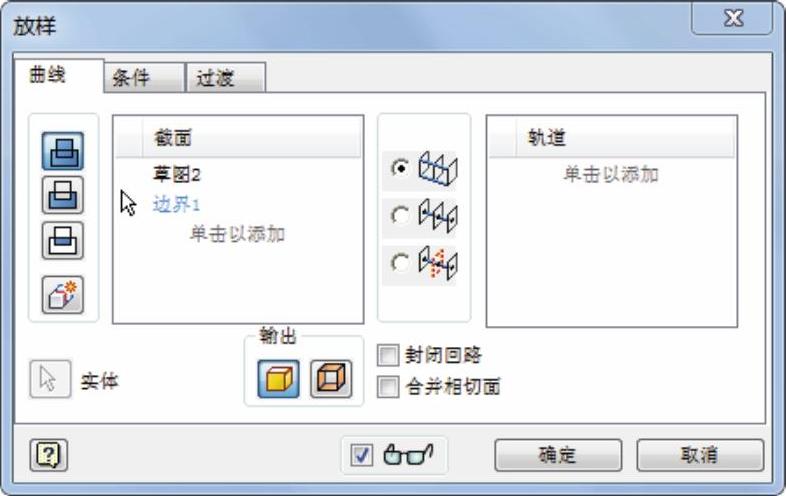

(6)放样实体。单击“三维模型”标签栏“创建”面板上的“放样”按钮 978-7-111-53165-4-Chapter04-186.jpg ，打开“放样”对话框，在截面栏中单击“单击以添加”选项，选择如图4-89所示的草图和拉伸体的上边线为截面，单击“确定”按钮完成放样，如图4-90所示。


图4-89 “放样”对话框

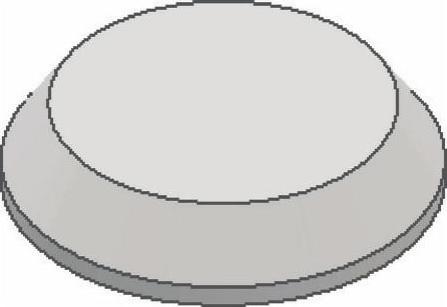

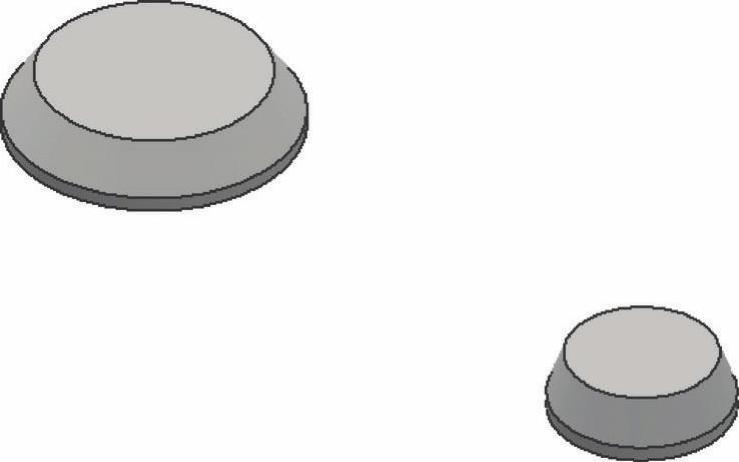

图4-90 放样实体

（7)创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-189.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter04-190.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-191.jpg ，标注尺寸如图4-91所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-192.jpg ，退出草图环境。

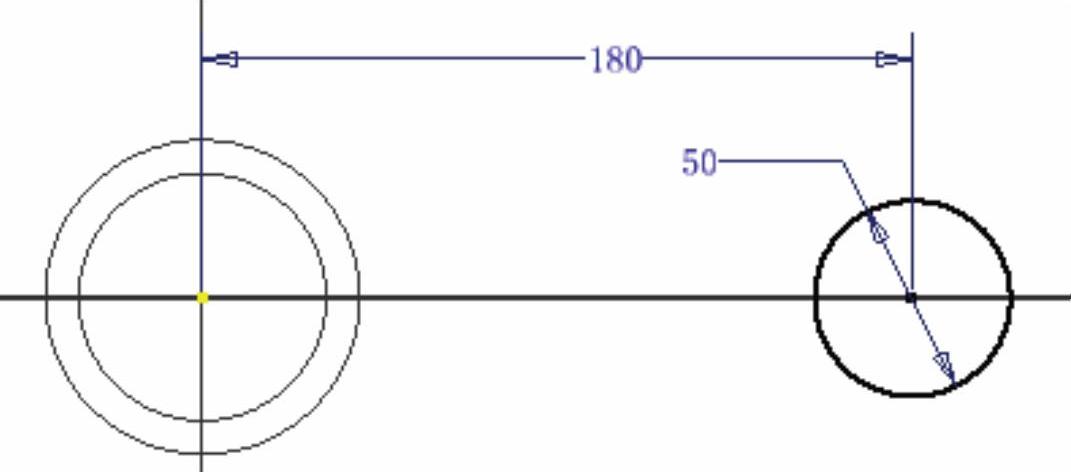

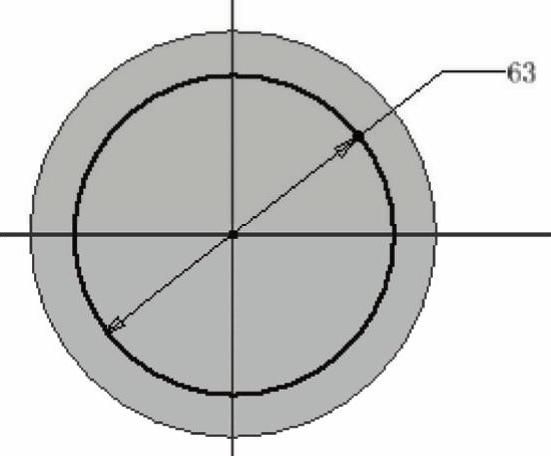

图4-91 绘制草图2

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-194.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为4mm，如图4-92所示。单击“确定”按钮完成拉伸。

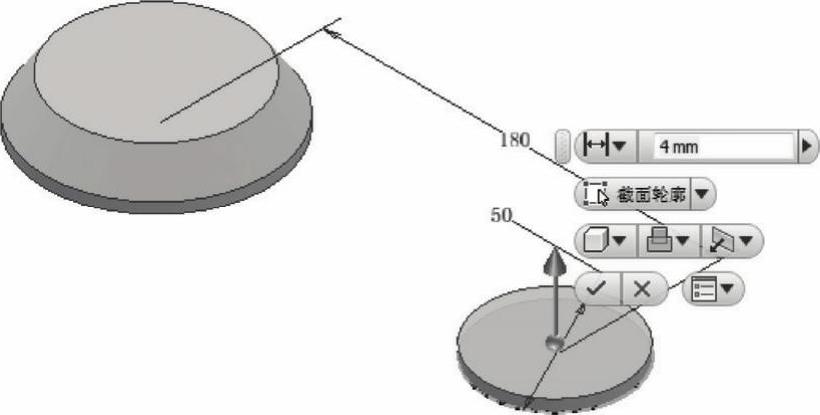

图4-92 拉伸示意图

（9）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-196.jpg ，选择工作平面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter04-197.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-198.jpg ，标注尺寸如图4-93所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-199.jpg ，退出草图环境。

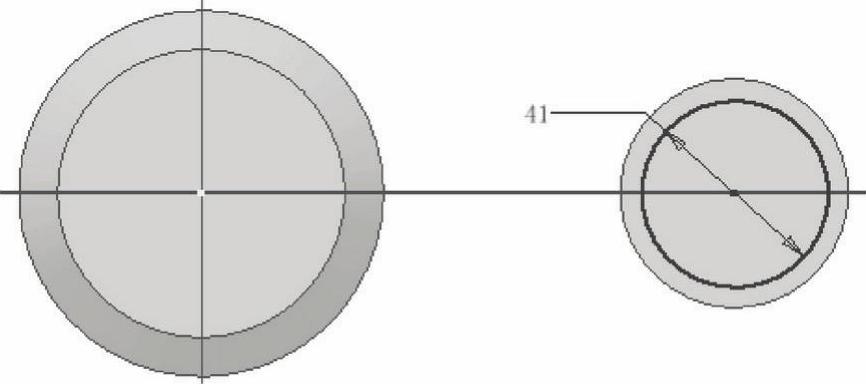

图4-93 绘制草图4

（10）放样实体。单击“三维模型”标签栏“创建”面板上的“放样”按钮 978-7-111-53165-4-Chapter04-201.jpg ，打开“放样”对话框，在截面栏中单击“单击以添加”选项，选择如图4-93所示的草图和小拉伸体的上边线为截面，单击“确定”按钮完成放样，如图4-94所示。  (www.daowen.com)


图4-94 放样实体

（11）镜像特征。单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter04-203.jpg ，打开“镜像”对话框，单击“镜像特征”按钮 978-7-111-53165-4-Chapter04-204.jpg ，如图4-95所示，选取前面创建的拉伸特征和放样特征，选择XY平面为镜像平面，单击“确定”按钮，结果如图4-96所示。


图4-95 “镜像”对话框


图4-96 镜像特征

（12）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-207.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter04-208.jpg 和“直线”按钮 978-7-111-53165-4-Chapter04-209.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-210.jpg ，标注尺寸如图4-97所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-211.jpg ，退出草图环境。

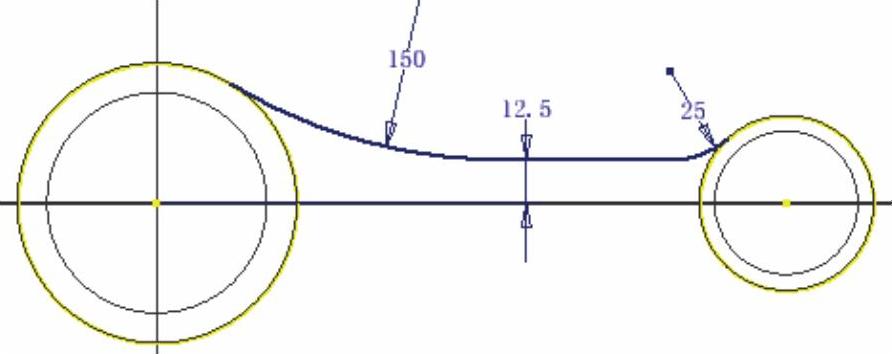

图4-97 绘制草图5

（13）创建工作平面2。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter04-213.jpg ，在浏览器的原始坐标系下选择YZ平面并拖动，输入距离为120mm，如图4-98所示。

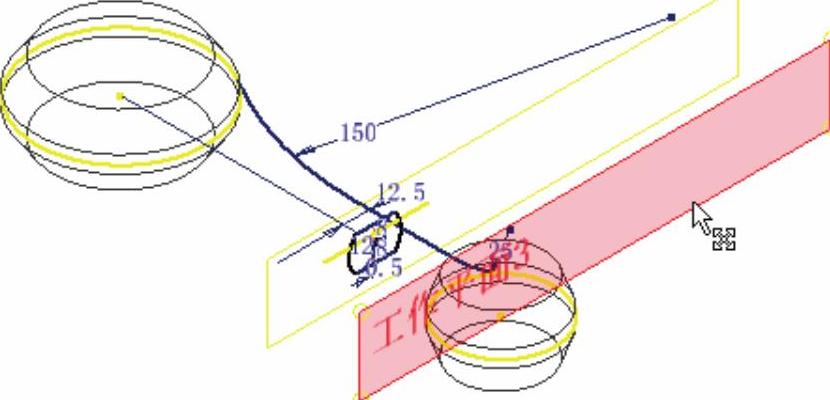

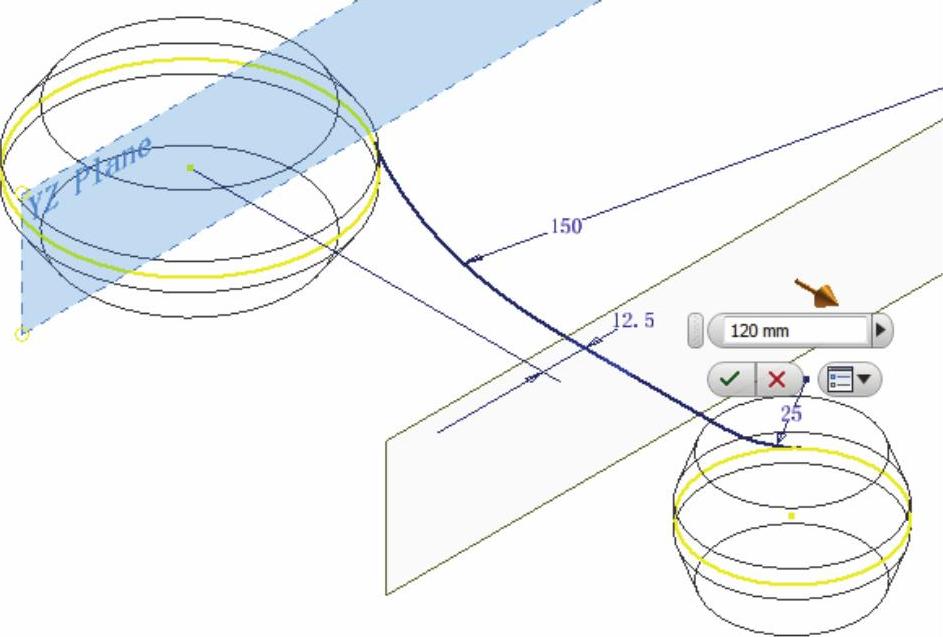

图4-98 创建工作平面2

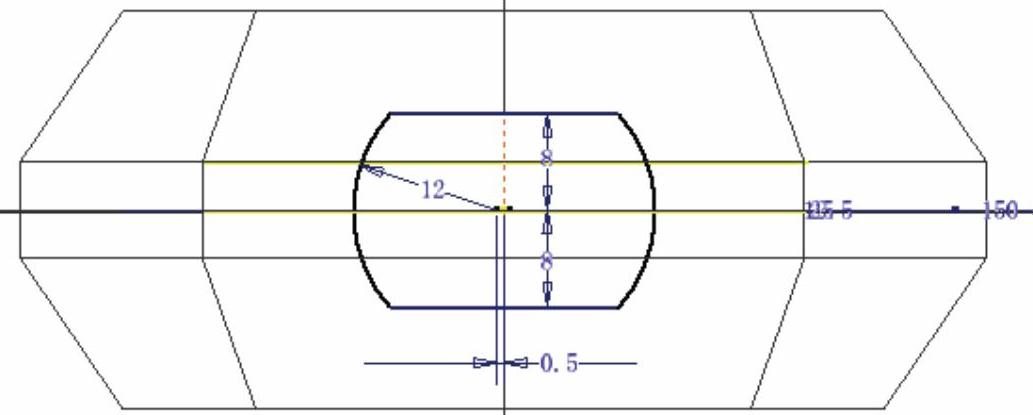

（14）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-215.jpg ，选择上步创建的工作平面2为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter04-216.jpg 和“直线”按钮 978-7-111-53165-4-Chapter04-217.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-218.jpg ，标注尺寸如图4-99所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-219.jpg ，退出草图环境。

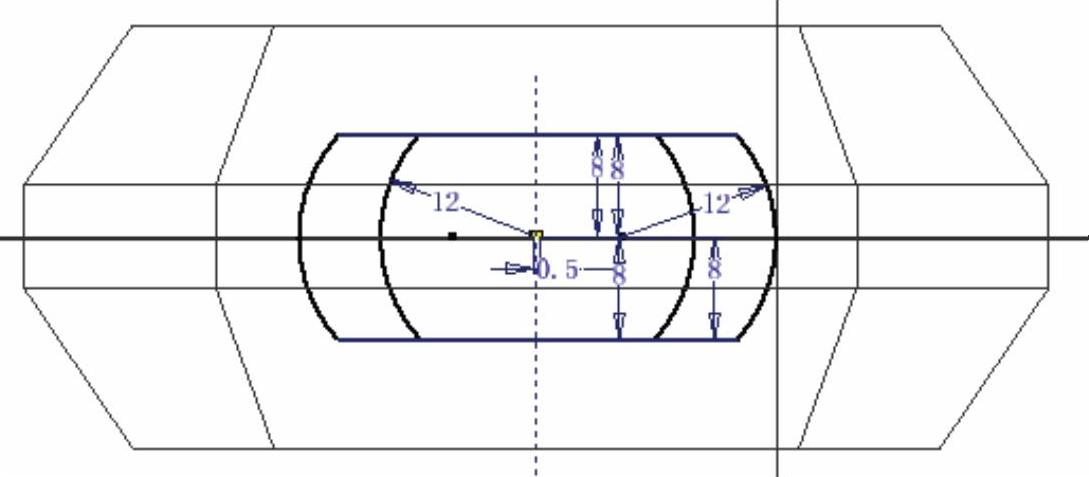

图4-99 绘制草图6

（15）创建工作平面3。单击“三维模型”标签栏“定位特征”面板上的“平行平面且通过点”按钮 978-7-111-53165-4-Chapter04-221.jpg ，在浏览器的原始坐标系下选择YZ平面作为平行平面，选择草图4中小端圆弧与拉伸体的切点作为通过点，如图4-100所示。

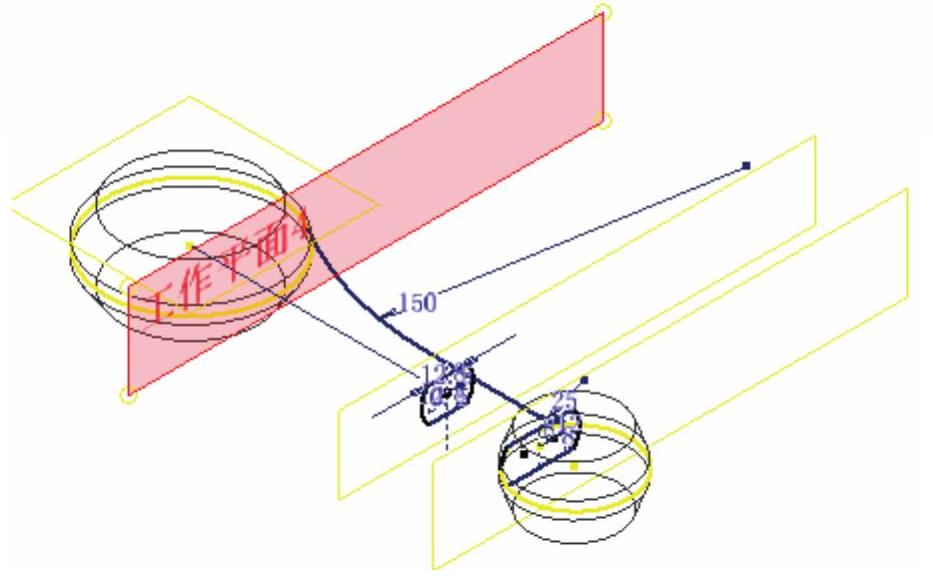

图4-100 创建工作平面3

（16）创建草图7。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-223.jpg ，选择上步创建的工作平面3为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter04-224.jpg 和“直线”按钮 978-7-111-53165-4-Chapter04-225.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-226.jpg ，标注尺寸如图4-101所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-227.jpg ，退出草图环境。


图4-101 绘制草图7

（17）创建工作平面4。单击“三维模型”标签栏“定位特征”面板上的“平行平面且通过点”按钮 978-7-111-53165-4-Chapter04-229.jpg ，在浏览器的原始坐标系下选择YZ平面作为平行平面，选择草图5中大端圆弧与拉伸体的切点作为通过点，如图4-102所示。


图4-102 创建工作平面4

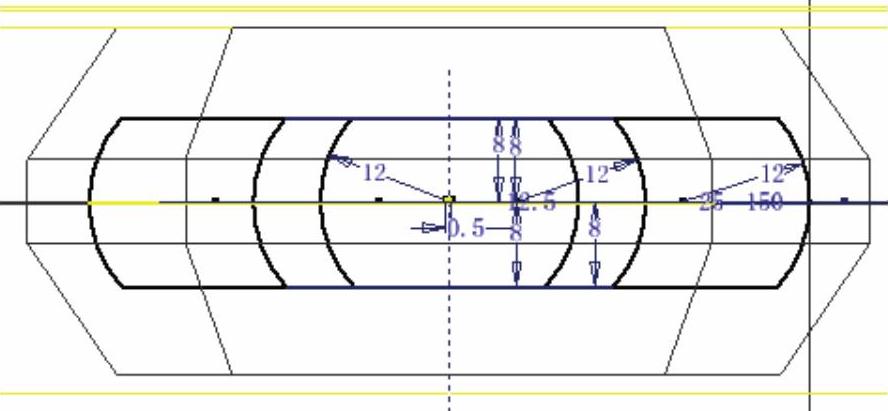

（18）创建草图8。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-231.jpg ，选择上步创建的工作平面4为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter04-232.jpg 和“直线”按钮 978-7-111-53165-4-Chapter04-233.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-234.jpg ，标注尺寸如图4-103所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-235.jpg ，退出草图环境。


图4-103 绘制草图8

（19）放样实体。单击“三维模型”标签栏“创建”面板上的“放样”按钮 978-7-111-53165-4-Chapter04-237.jpg ，打开“放样”对话框，在截面栏中单击“单击以添加”选项，选择草图6、草图7和草图8为截面，单击“确定”按钮完成放样，如图4-104所示。


图4-104 放样实体

（20）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter04-239.jpg ，打开“另存为”对话框，输入文件名为“连杆基体.ipt”，单击“保存”按钮，保存文件。
