◇学习目标◇

1．能熟练使用氧气、乙炔瓶，即会安装、会调节减压器。

2．会使用氧-乙炔设备进行简单焊接。

3．会使用氧-乙炔设备割切金属材料。

4．会及时处理回火等危险事故。

5．能根据加工工艺和加工步骤加工材料。

6．能根据现场管理规范要求，清理场地，归置物品并按环保要求处理废弃物。

建议学时：24学时。

◇学习过程◇

1．查阅资料，回答下列氧-乙炔设备使用中的问题。

（1）气焊的火焰如何点燃、调节和熄灭？

（2）什么叫作回火？它是如何产生的？其危害是什么？

（3）产生回火时我们应该怎么处理？

（4）减压器应如何调节和安装？

2．相关理论知识。

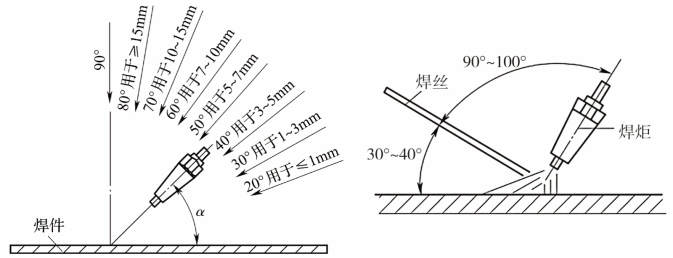

（1）图为2-3-1为焊炬倾角与焊件厚度关系图。

图2-3-1　焊丝与焊炬、焊件位置

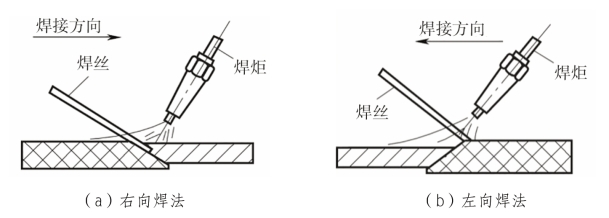

（2）焊接方向（图2-3-2）。

图2-3-2　右向焊法和左向焊法

（3）焊接速度。与焊丝、母材熔化速度一致。

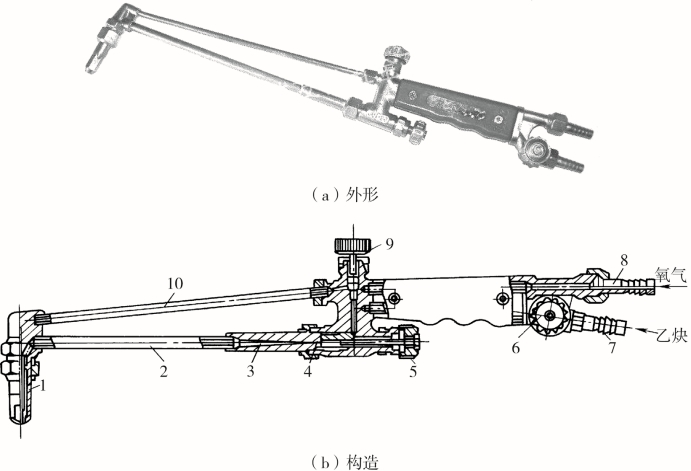

（4）射吸式割炬构造（图2-3-3）。

图2-3-3　射吸式割炬

1—割嘴；2—混合气管；3—射吸管；4—喷嘴；5—预热氧调节阀；6—乙炔调节阀；7—乙炔接头；8—氧气接头；9—切割氧气调节阀；10—切割氧气管；

图2-3-4所示为割嘴与焊嘴。(www.daowen.com)

图2-3-4　割嘴与焊嘴

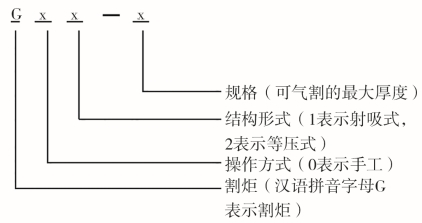

（5）割炬型号的表示方法（图2-3-5）。

图2-3-5　割炬型号表示方法

（6）气割参数。

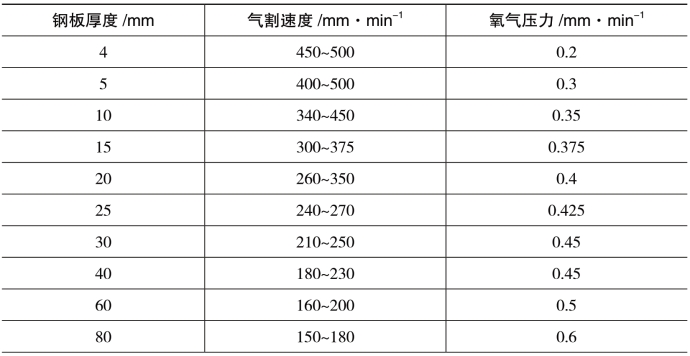

表2-3-1　为钢板气割厚度与气割速度、氧气压力的关系

（7）割嘴与割件的倾斜角度如图2-3-6所示，割嘴倾斜角与割件厚度的关系，见表2-3-2。

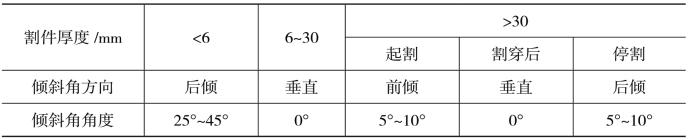

表2-3-2　割嘴倾斜角与割件厚度的关系

图2-3-6　割嘴与割件的倾斜角度

3．以情景模拟的形式，体验到材料库领取材料（到指导老师处领取各组材料）。

（1）任务一：实习材料加工。

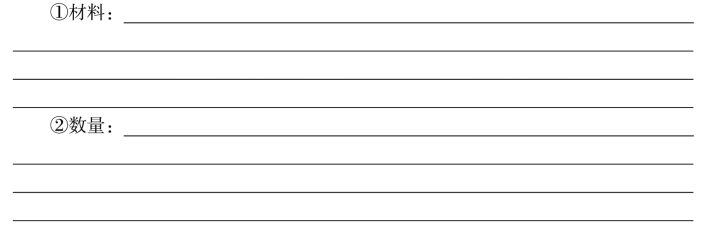

1）检查所领取材料是否符合要求和数量。

2）根据实习材料图纸尺寸在材料上进行合理号料。

（2）任务二：撮箕制作。

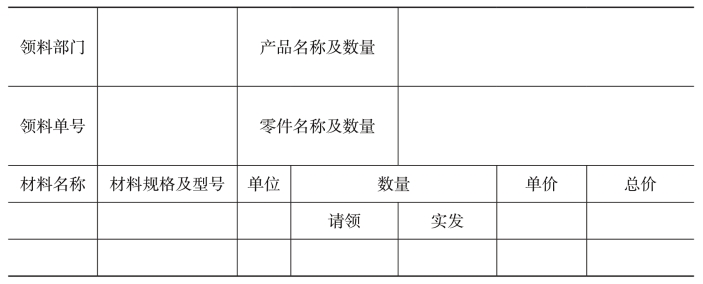

1）填写下列领料单。

2）根据你所制定的加工工艺下料。

3）气焊操作前的准备工作有哪些？

4）在焊接中，良好的焊缝的熔池颜色、焊炬与工件距离、角度和焊丝角度是怎样的？

5）怎样才能获得良好的割缝？

6）通过加工实践，你觉得你们制定的加工工艺还有哪些不足？

7）在操作过程中，你还遇到了哪些问题？你是怎么克服的？
