◇学习目标◇

1．能进行横对接焊单面焊接双面成形操作。

2．了解焊条的相关知识。

3．能结合焊接操作修改焊接工艺及调整焊接工艺参数。

4．能进行自检。

5．能安全文明生产。

6．能利用评分表进行自我评定。

建议学时：46学时。

◇学习过程◇

（一）焊条的组成

1．焊芯的作用和成分。

焊芯是焊条的金属芯部分，熔化后进入熔池作为填充金属成为焊缝的一部分。

2．药皮的作用、组成和分类。

压涂在焊芯表面上的涂料层称为药皮。

药皮的作用是保护熔池。

药皮由多种原料组成，每一种原料都有不同的作用。

药皮共有8种类型。

（二）焊条的型号

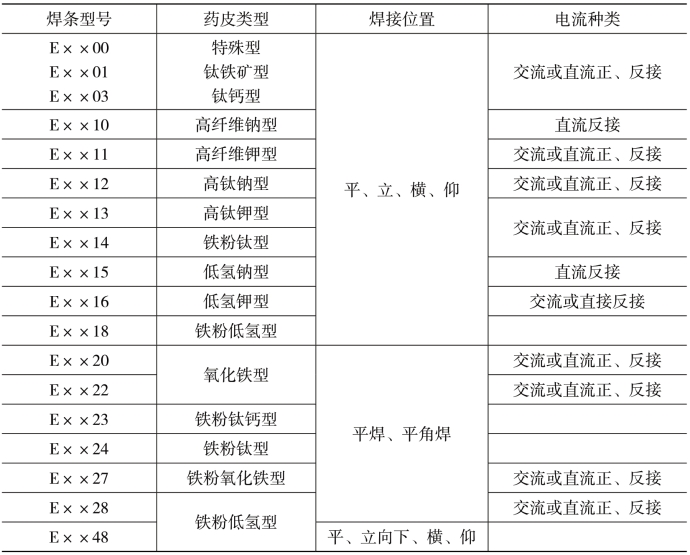

1．碳钢焊条（GB/T 5117—1995）与低合金钢焊条（GB/T 5118—1995）型号见表6-3-1。

表6-3-1　焊条型号表

（1）字母E表示焊条。

（2）前两位表示熔敷金属抗拉强度的最小值，单位×10 MPa。

（3）第三位数字为焊条的焊接位置，“0”“1”表示焊条适用于全位置焊接，“2”表示适用于平焊及平角焊，“4”表示适用于向下立焊。

（4）第三位和第四位数字组合时，表示焊接电流种类及药皮类型。

低合金钢焊条还附有后缀字母，为熔敷金属的化学成分分类代号：A表示碳钼钢焊条；B表示铬钼钢焊条；C表示镍钢焊条；NM表示镍钼钢焊条；D表示锰钼钢焊条；G、M或W表示其他低合金钢焊条。如还有附加化学成分时，附加化学成分直接用元素符号表示，并以短划“－”与前面数字分开。

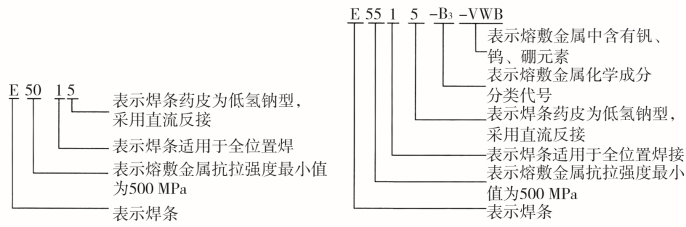

碳钢焊条和低合金钢焊条型号编制方法如图6-3-1所示。

图6-3-1　碳钢焊条和低合金钢焊条型号编制方法

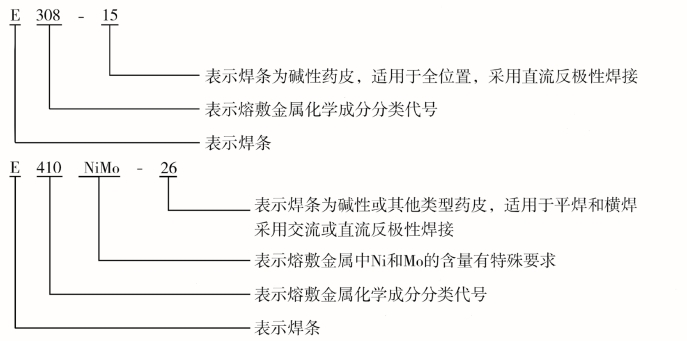

2．不锈钢焊条型号编制方法（GB/T 983—1995）（图6-3-2）。(www.daowen.com)

图6-3-2　不锈钢焊条型号编制

（三）焊前准备

1．材料：____________________________________________________________

设备：____________________________________________________________

焊条：____________________________________________________________

2．坡口清理：

3．钝边修理：

4．定位焊及装配：

（四）焊接工艺参数

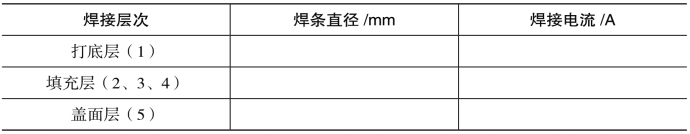

表6-3-2　焊接工艺参数

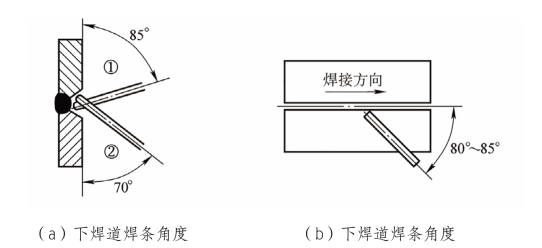

图6-3-3　焊道焊条角度

（五）焊后清理

（六）结合焊接操作完成下列问题

1．坡口清理的作用有哪些？

2．留钝边和预留间隙有什么意义？

3．什么是反变形法？反变形法有什么作用？

（七）焊接质量检验

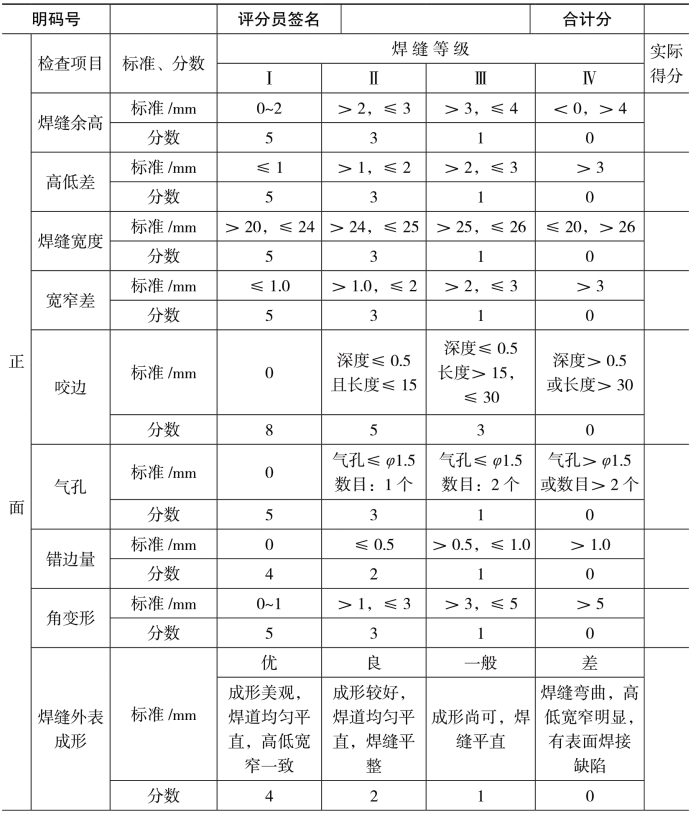

板-板对接横焊试件外观检查项目及评分标准表

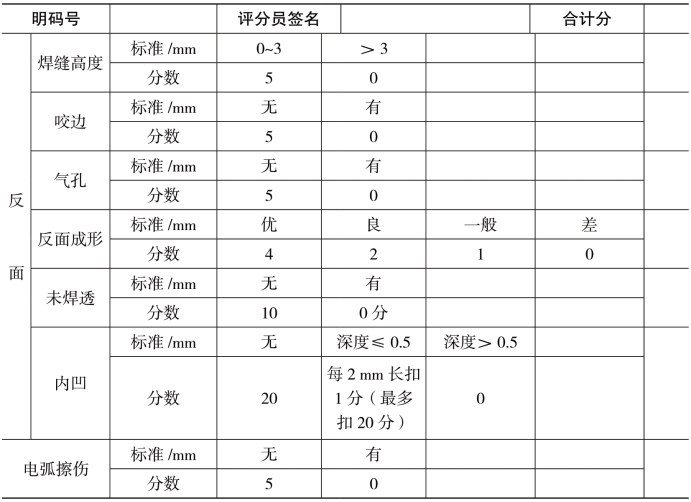

续表

注：1．正、反两面满分为100分，评分后除以2为实际得分。
2．气孔检查采用5倍放大镜。
3．表面有裂纹、夹渣、未熔合、焊穿等缺陷之一，外观作0分处理。
4．焊缝未盖面，焊缝表面及根部有修补或试件做舞弊标记，该项目作0分处理。

（八）焊缝检验后

1．你在焊接过程中遇到了哪些问题？该如何解决？

2．你的焊缝有哪些缺陷？你觉得该如何进行防止？

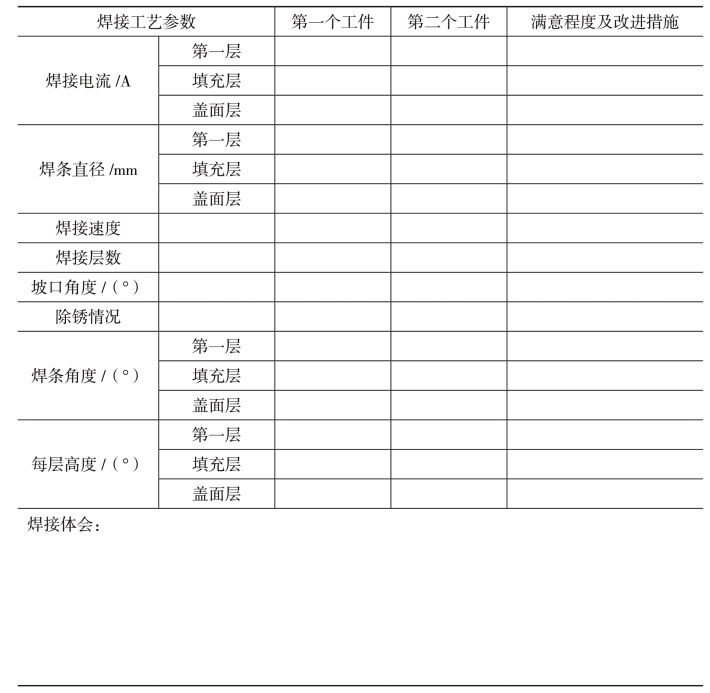

3．通过不断练习和改进，完成下表。
