创建点集的操作步骤及范例图解

“创建点集”是指在现有的几何体上创建一系列的点，它可以是曲线上的点也可以是曲面上的点。本小节将介绍一些常用的点集的创建方法。

1．曲线点

下面以图2.4.11所示的范例来说明创建“曲线点”点集的一般操作过程。

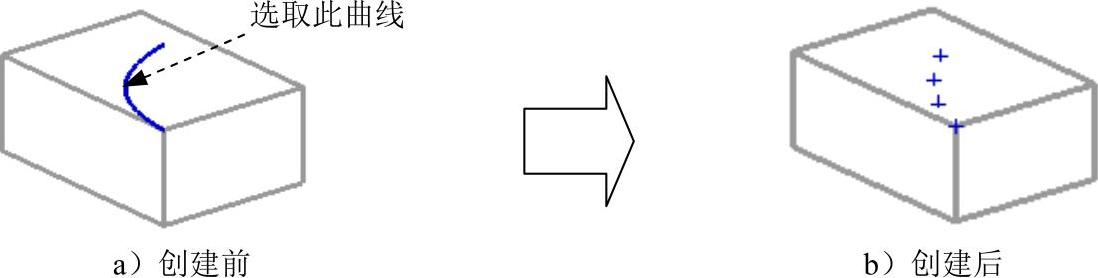

图2.4.11 用“曲线点”创建点集

Step1.打开文件D:\ugdc8.8\work\ch02.04\point_09_01.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.12所示的“点集”对话框。

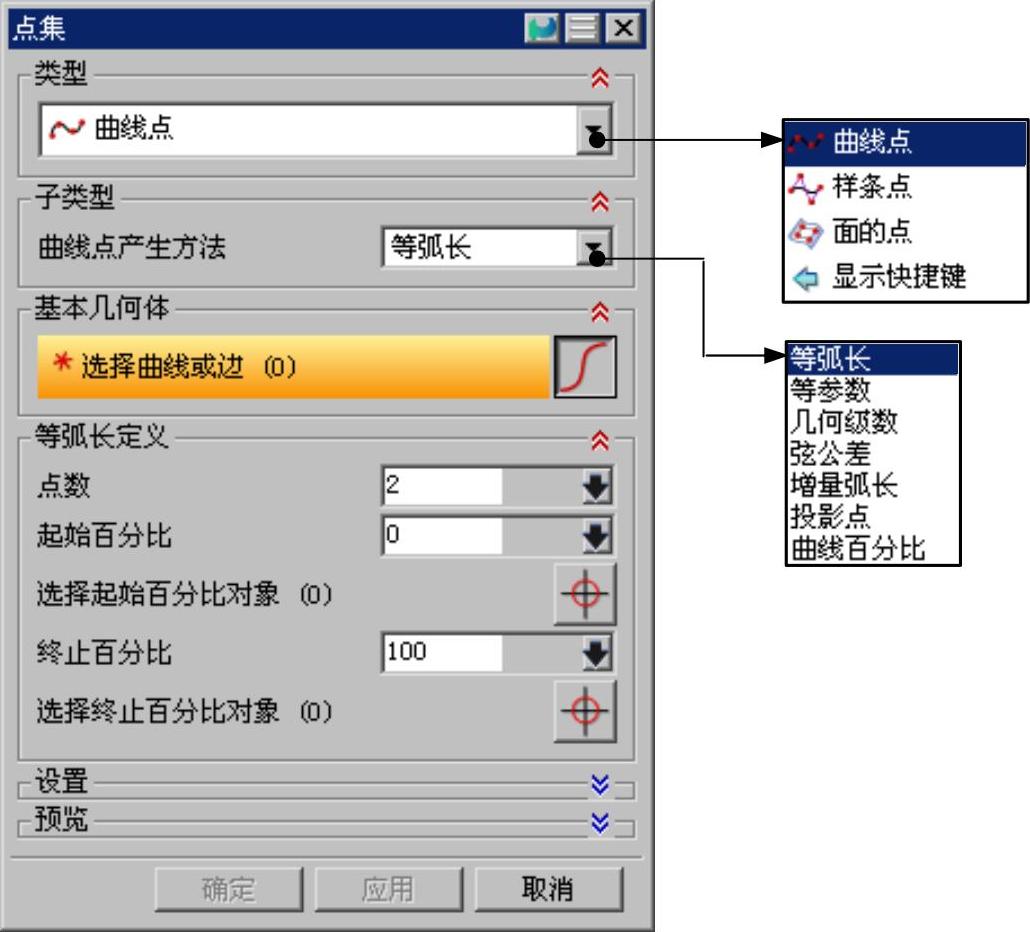

图2.4.12 “点集”对话框

Step3.选择创建点集的类型。在下拉列表中选择选项，在区域的下拉列表中选择选项。

Step4.设置参数。根据系统提示，在绘图区选取图2.4.11a所示的曲线；在文本框中输入4，在文本框中输入20，其余参数采用系统默认设置值。

Step5.单击按钮，完成点集的创建，隐藏源曲线后的结果如图2.4.11b所示。

2．样条点

下面以图2.4.13所示的范例来说明用“样条点”创建点集的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch02.04\point_09_02.prt。

Step2.选择下拉菜单命令，系统弹出“点集”对话框。(https://www.daowen.com)

Step3.选择创建点集的类型。在“点集”对话框的下拉列表中选择选项，在区域的下拉列表中选择选项。

Step4.选择样条。在绘图区选取图2.4.13a所示的曲线。

Step5.单击“点集”对话框中的按钮，完成点集的创建，结果如图2.4.13b所示。

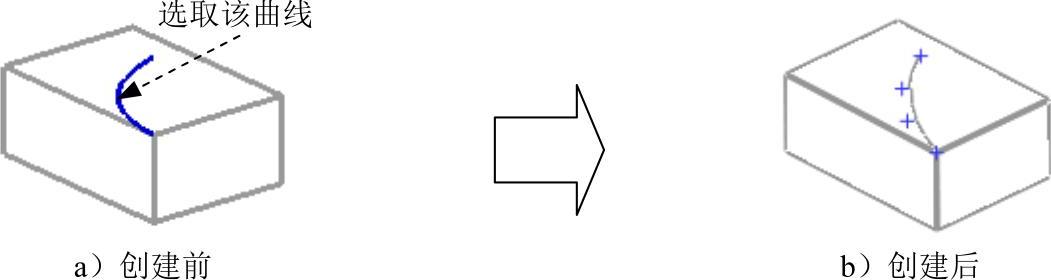

图2.4.13 用“样条点”创建点集

3．面的点

面的点是指在现有的面上创建点集。下面以图2.4.14所示的范例来说明用“面的点”创建点集的一般操作过程。

Step1.打开文件D:\ugdc8.8\work\ch02.04\point_09_03.prt。

Step2.选择下拉菜单命令，系统弹出“点集”对话框。

Step3.选择创建点集的类型。在“点集”对话框的下拉列表中选择选项，在区域的下拉列表中选择选项。

Step4.选择面。根据系统提示，在绘图区选取图2.4.14a所示的曲面。

Step5.设置参数。在区域的文本框中输入5，在文本框中输入6，其余参数采用系统默认设置值。

Step6.单击按钮，完成点集的创建，结果如图2.4.14b所示。

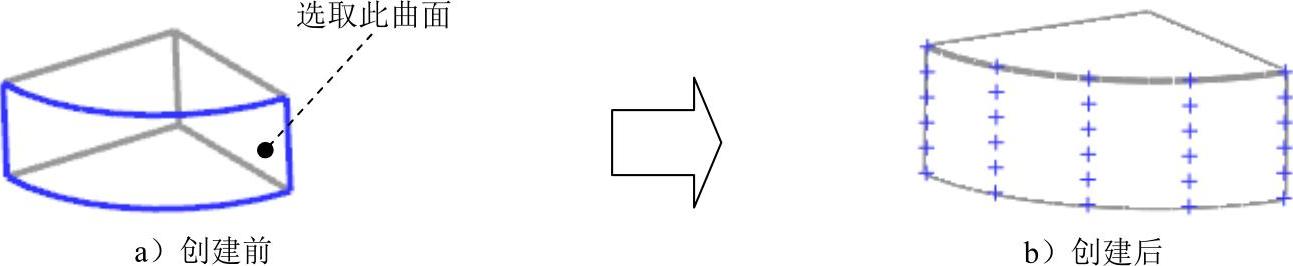

图2.4.14 用“面的点”创建点集
