如何使用命令生成Windows字体库中True Type字体中的文本曲线？

使用命令，可将本地Windows字体库中True Type字体中的“文本”生成NX曲线。无论何时需要文本，都可以将此功能作为部件模型中的一个设计元素使用。在“文本”对话框中，允许用户选择Windows字体库中的任何字体，指定字符属性（粗体、斜体、类型、字母）；在“文本”对话框中输入文本字符串，并立即在NX部件模型内将字符串转换为几何体。文本将跟踪所选True Type字体的形状，并使用线条和样条生成文本字符串的字符外形，并在平面、曲线或曲面上放置生成的几何体。

下面通过创建图3.3.28所示的文本曲线来说明创建文本曲线的一般操作步骤：

Step1.打开文件D:\ugdc8.8\work\ch03.03\text_line.prt。

Step2.选择下拉菜单命令，系统弹出图3.3.29所示“文本”对话框。在文本框中输入HELLO并设置其属性。

Step3.在“文本”对话框的区域下拉列表中选择选项。

Step4.选择图3.3.30所示样条曲线作为引导线。

图3.3.28 文本曲线

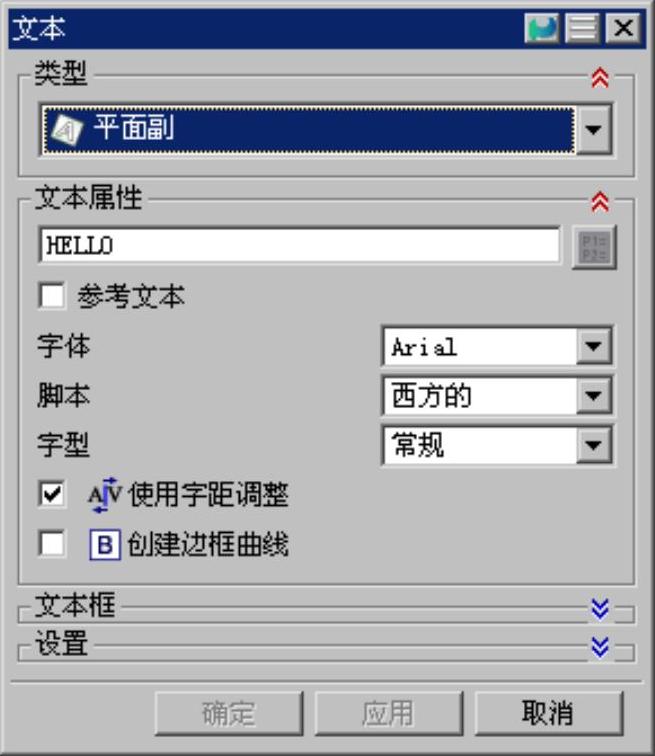

图3.3.29 “文本”对话框

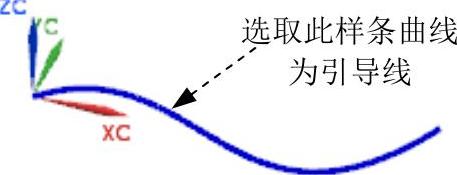

图3.3.30 文本曲线放置路径

Step5.在图3.3.31所示“文本”对话框区域的下拉列表中选择选项。

Step6.在“文本”对话框区域的下拉列表中选择选项，并在其下的文本框中输入3。

Step7.在“文本”对话框中单击按钮，完成文本曲线的创建。(https://www.daowen.com)

说明：如果曲线长度不够放置文本，可对文本的尺寸做相应的调整。

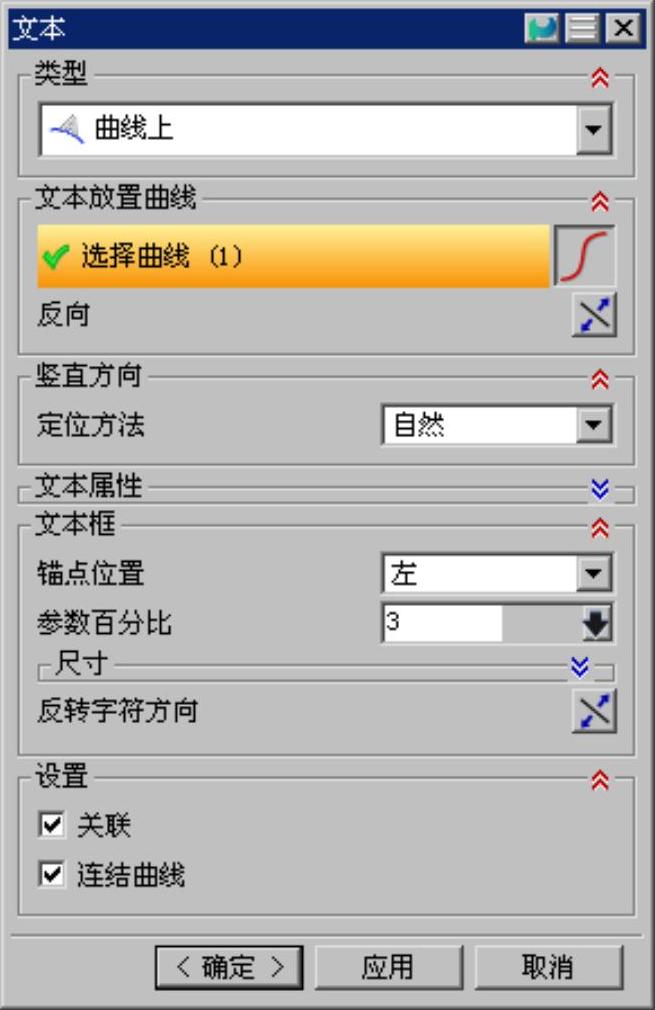

图3.3.31 “文本”对话框

图3.3.31所示的“文本”对话框中的部分按钮说明如下：

区域：该区域包括选项、选项和选项，用于定义放置文本的类型。

：该选项用于在平面上创建文本。

：该选项用于沿曲线创建文本。

：该选项用于在一个或多个相连面上创建文本。

区域：该区域中的按钮会因在区域中选择的按钮不同而变化。例如在区域选择选项，则在区域中出现按钮。

（截面）：该按钮用于选取放置文字的曲线。

：该复选框用于增大或者减小字符间的间距。如果使用中的字体内置有字距调整的数据，才有可能使用字距调整，但并不是所有的字体都有字距调整的数据。

：该复选框在选中选项时可用，用于在文本四周添加边框。

选项：选中该复选框，使文本对象相关联，因而它与它的父特征是参数化的。

选项：选中该选项可以连接所有曲线形成一个环形的样条，因而可大大减少每个文本特征的曲线输出数目。
