使用
下拉菜单中的
命令，可以在一个或多个面上，根据相连的边或曲面上的曲线创建偏置曲线，偏置曲线离开现有曲线或曲面边线一定的距离。创建图3.4.8所示的“在面上偏置曲线”的一般操作过程如下：

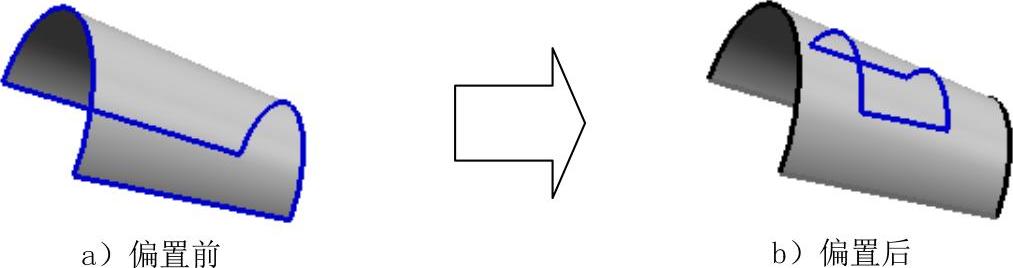

图3.4.8 创建“在面上偏置曲线”
Step1.打开文件D:\ugdc8.8\work\ch03.04\offset_surface.prt。
Step2.选择下拉菜单
命令，系统弹出图3.4.9所示的“面中的偏置曲线”对话框。
Step3.定义偏置类型。在对话框的
下拉列表中选择
选项。

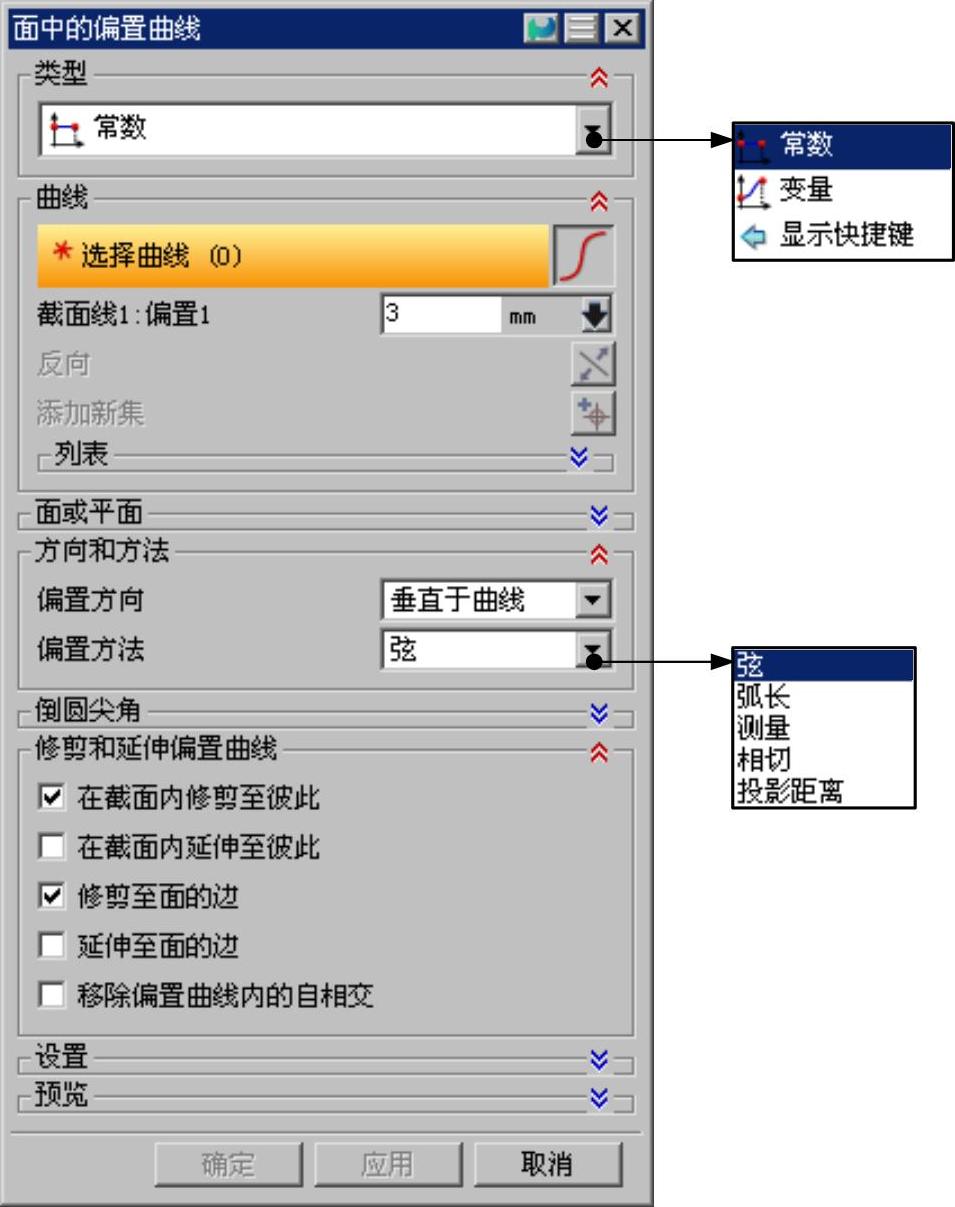

图3.4.9 “面中的偏置曲线”对话框
Step4.在
区域的
下拉列表中选择
选项，在
区域中选中
和
复选框，在图3.4.10所示的“选择条”工具条的“曲线规则”下拉列表中选择
选项，其他参数采用系统默认设置值。
Step5.在图形区选取片体的四条边线为需要偏置的曲线，单击对话框的
区域中的“选择面或平面”按钮
，然后选取片体为偏置面。系统弹出图3.4.11所示的动态文本框。在该文本框中输入13，然后单击“面中的偏置曲线”对话框中的
按钮，完成偏置曲线的创建。

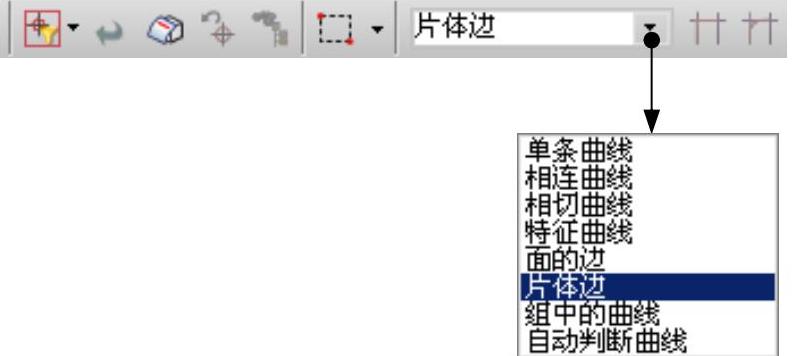

图3.4.10 “选择条”工具条

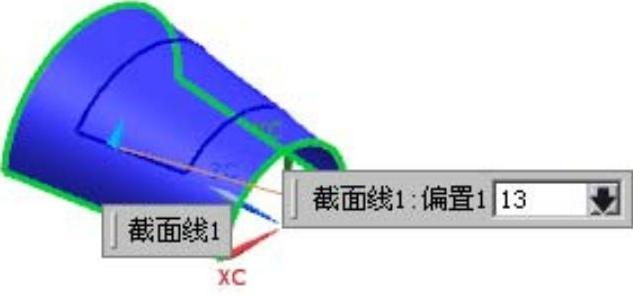

图3.4.11 动态文本框(https://www.daowen.com)
图3.4.9所示的“面中的偏置曲线”对话框中各选项的功能说明如下：
在
区域的
下拉列表包括
、
、
、
和
五个选项。
：沿曲线弦长偏置。
：沿曲线弧长偏置。
：沿曲面最小距离偏置。
：沿曲面的相切平面偏置。
：沿着指定的投影方向偏置。
区域：此区域用于修剪和延伸偏置曲线，包括
、
、
、
和
五个复选项。
：将偏置的曲线在截面内相互之间进行修剪。
：对偏置的曲线在截面内进行延伸。
：将偏置曲线裁剪到面的边缘。
：将偏置曲线延伸到曲面边缘。
：将偏置曲线中出现自相交的部分移除。
