如何创建抽取曲线：非关联与关联的等斜度或阴影轮廓曲线

使用命令可以通过一个或多个现有体的边或面创建直线、圆弧、二次曲线和样条曲线，而体不发生变化。大多数抽取曲线是非关联的，但也可选择创建相关的等斜度曲线或阴影轮廓曲线。选择下拉菜单命令，系统弹出“抽取曲线”对话框，如图3.5.6所示。

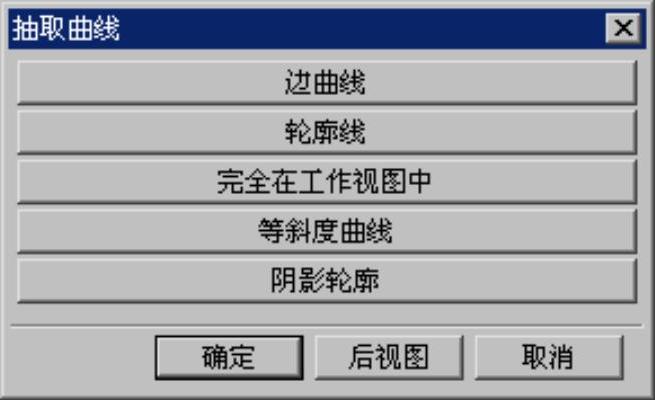

图3.5.6 “抽取曲线”对话框

图3.5.6所示“抽取曲线”对话框中按钮的说明如下：

：从指定边抽取曲线。

：利用轮廓线创建曲线。

：利用工作视图中体的所有可视边（包括轮廓线）创建曲线。

：创建在面集上的拔模角为常数的曲线。

：在工作视图中创建仅显示体轮廓的曲线。

下面以图3.5.7所示的例子来介绍利用“边缘曲线”创建抽取曲线的一般操作过程。

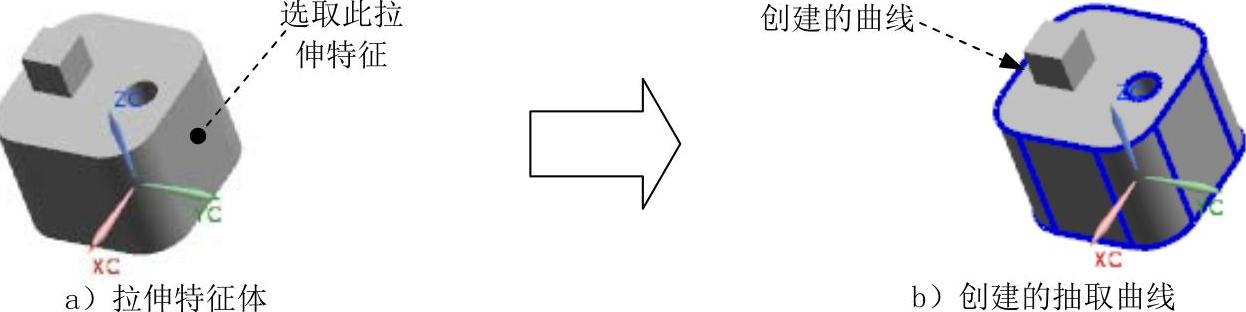

图3.5.7 抽取曲线的创建

Step1.打开文件D:\ugdc8.8\work\ch03.05\solid_curve.prt。

Step2.选择下拉菜单命令，系统弹出“抽取曲线”对话框。(https://www.daowen.com)

Step3.单击按钮，系统弹出图3.5.8所示的“单边曲线”对话框。

Step4.在“单边曲线”对话框中单击按钮，系统弹出图3.5.9所示的“实体中的所有边”对话框，选取图3.5.7a所示的拉伸特征。

Step5.单击按钮，返回“单边曲线”对话框。

Step6.单击“单边曲线”对话框中的按钮，完成抽取曲线的创建。系统重新弹出“抽取曲线”对话框，单击按钮。

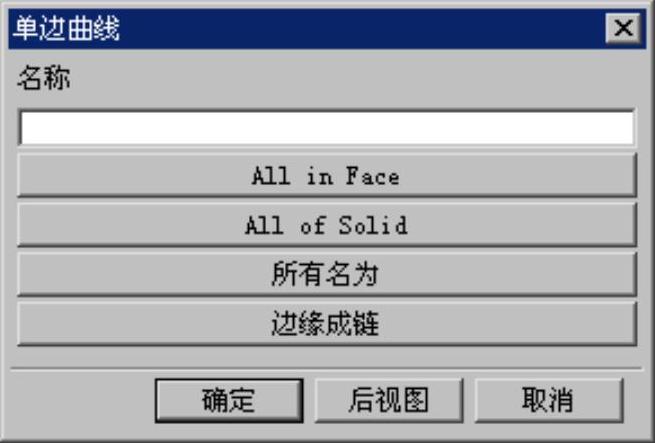

图3.5.8 “单边曲线”对话框

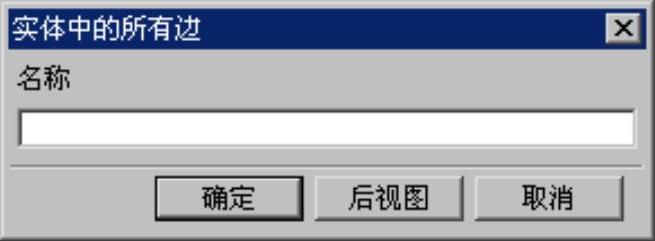

图3.5.9 “实体中的所有边”对话框

图3.5.8所示“单边曲线”对话框中各按钮的说明如下：

：所选表面的所有边。

：所选实体的所有边。

：所有命名相似的曲线。

：所选链的起始边与结束边按某一方向连接而成的曲线。
