「分割曲线」对话框及操作步骤详解

在UG NX 8.0中，可以通过选择命令分割曲线。每一段分割后的曲线的线形与原曲线相同，并且分割后的曲线与原曲线处于同一层。分割曲线有五种：等分段、按边界对象、弧长段数、在结点处和在拐角上。下面将对“等分段”和“按边界对象”两种方法进行说明，另外三种请读者自行练习。

1．等分段

下面以图3.7.11所示的等分曲线为例，说明其操作的一般过程。

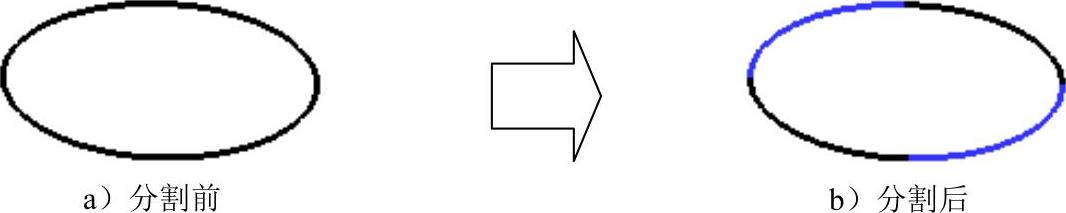

图3.7.11 分割曲线

Step1.打开文件D:\ugdc8.8\work\ch03.07\devideA.prt。

Step2.选择下拉菜单命令，系统弹出图3.7.12所示的“分割曲线”对话框。

Step3.在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，并在文本框中输入4。

Step4.选择图3.7.11所示的椭圆为分割曲线。

Step5.在“分割曲线”对话框中单击按钮，完成分割曲线的创建。

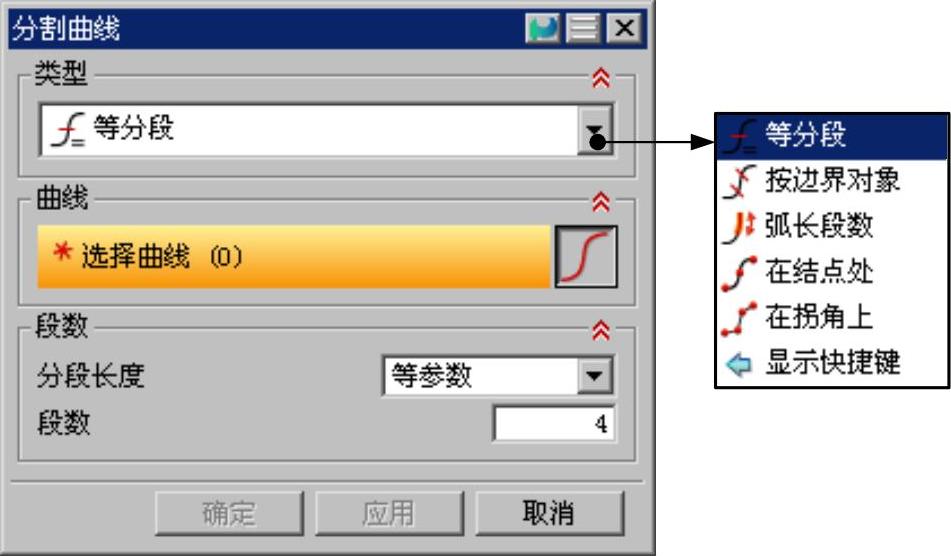

图3.7.12 “分割曲线”对话框

图3.7.12所示“分割曲线”对话框中部分选项的说明如下：

区域下拉列表：包括选项、选项、选项、选项和选项。

：该选项用于等量分割曲线。

：该选项用于按照选取的边界对象修剪曲线，边界对象可以是点、曲线、平面或者曲面。

：该选项用于通过指定分割曲线的长度分割曲线。

注意：当定义的圆弧长度大于或者等于要分割曲线的总长时，将不能分割曲线。

：该选项用于使用样条曲线的结点分割曲线。

：该选项用于使用曲线的拐角作为分割点分割曲线。

区域下拉列表：包括选项和选项。

：该选项用于使用参数点分割曲线。

：该选项用于使用相等的圆弧分割曲线。

说明：用“等参数”分割样条曲线不一定相等，因为样条曲线的参数点与等弧长分割点不重合，而直线的等参数分割点和等弧长分割点相重合。(https://www.daowen.com)

2．按边界对象

下面以图3.7.13所示的按边界对象分割曲线为例，说明其操作的一般过程。

图3.7.13 按边界对象分割曲线

Step1.打开文件D:\ugdc8.8\work\ch03.07\devideB.prt。

Step2.选择下拉菜单命令，系统弹出“分割曲线”对话框。

Step3.在图3.7.14所示的“分割曲线”对话框（一）区域的下拉列表中选择选项。

Step4.选取图3.7.13所示的曲线1为分割曲线，选取曲线2为边界对象，在图3.7.13c所示的位置单击以确定分割点位置。

说明：选取曲线1后，系统弹出图3.7.15所示的“分割曲线”对话框（二）。单击“分割曲线”对话框（二）的按钮，系统弹出图3.7.16所示的“分割曲线”对话框（三），单击按钮继续分割曲线。

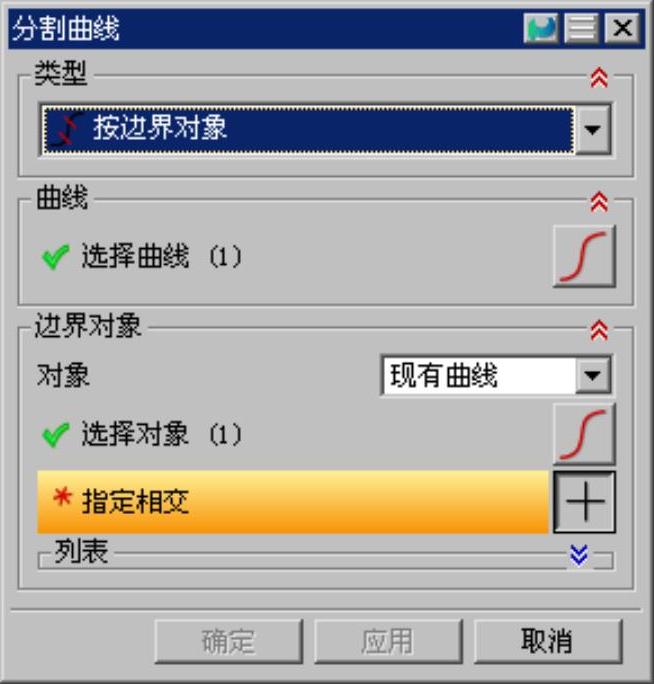

图3.7.14 “分割曲线”对话框（一）

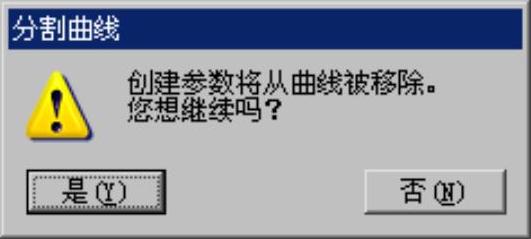

图3.7.15 “分割曲线”对话框（二）

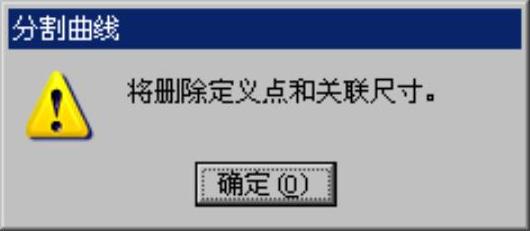

图3.7.16 “分割曲线”对话框（三）

Step5.在“分割曲线”对话框中单击按钮，完成分割曲线的创建，结果如图3.7.13b所示。

说明：

选取的边界对象和要分割的曲线可以不相交，系统会自动将边界对象延伸。如果延伸后不存在交点，单击按钮后系统会弹出图3.7.17所示的“分割曲线”

对话框（四），此时将不能使用此边界对象来分割曲线。

如果边界对象延伸后与要分割的曲线存在交点，系统会指出大致的相交点位置。如果存在的交点有多个，可以通过指定大致交点位置来选择某个交点，即选择边界对象后，单击右侧的按钮，在图3.7.13c所示的位置单击，完成后结果如图3.7.13c所示。

草图曲线不支持分割。

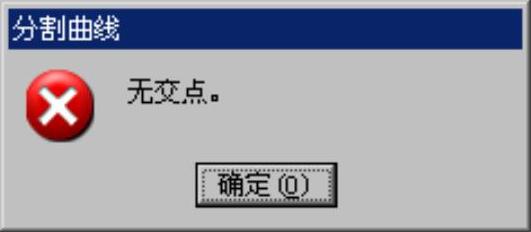

图3.7.17 “分割曲线”对话框（四）
