如何创建下盖：基准坐标系、草图和特征的步骤

下盖从下部二级控件中继承外观和必要的尺寸，以此为基础进行细化即得到完整的按键盖零件。下面讲解下盖（back_cover）的创建过程，零件模型及相应的模型树如图8.3.61所示。

Step1.创建back_cover层。

（1）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统在“装配导航器”中显示mobile_phone部件。

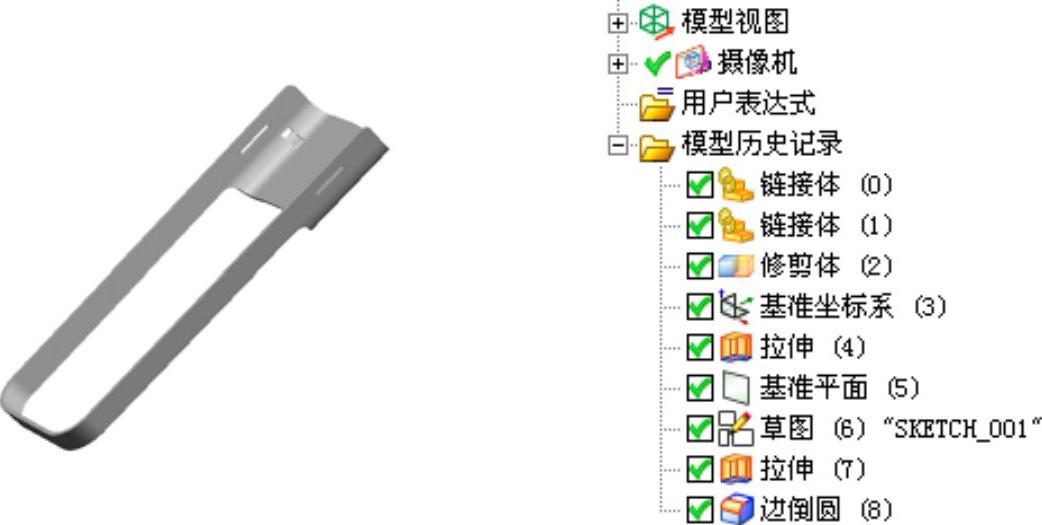

图8.3.61 零件模型及相应的模型树

（2）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令；在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。

（3）单击“新建级别”对话框中的按钮，在系统弹出的“选择部件名”对话框的文本框中输入文件名back_cover，单击按钮，系统再次弹出“新建级别”对话框。

（4）单击“新建级别”对话框中的按钮，系统弹出“WAVE组件间的复制”对话框，选取如图8.3.63所示的实体和片体作为要复制的几何体，单击按钮，系统重新弹出“新建级别”对话框。

（5）在“新建级别”对话框中单击按钮，完成back_cover层的创建。

（6）在“装配导航器”窗口中的选项上右击，在系统弹出的快捷菜单中选择命令，对模型进行编辑。

Step2.创建图8.3.62所示的修剪体特征1。

（1）选择下拉菜单命令，系统弹出“修剪体”对话框。

（2）选取图8.3.63所示的实体为目标体和刀具体。

（3）调整修剪方向为Y轴负向，使修剪结果如图8.3.62所示。

（4）在“修剪体”对话框中单击按钮，完成修剪体特征1的创建（隐藏刀具体）。

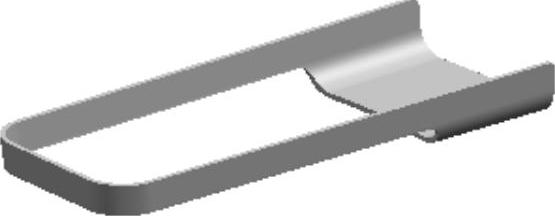

图8.3.62 修剪体特征1

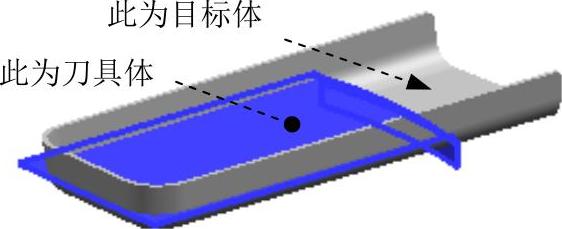

图8.3.63 选取目标体和刀具体

Step3.创建基准坐标系。选择下拉菜单命令，系统弹出“基准CSYS”对话框，单击按钮，完成基准坐标系的创建。

Step4.创建图8.3.64所示的拉伸特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框。

①定义草图平面。选取YZ基准平面为草图平面，单击按钮。

②进入草图环境，绘制图8.3.65所示的截面草图，其中两个圆弧的中心约束在Y轴上。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入20；在区域的下拉列表中选择选项；在区域的下拉列表中选择选项，系统将自动与模型中唯一个体进行布尔求差运算；其他参数采用系统默认设置值。

（4）在“拉伸”对话框中单击按钮，完成拉伸特征1的创建。

图8.3.64 拉伸特征1

(https://www.daowen.com)

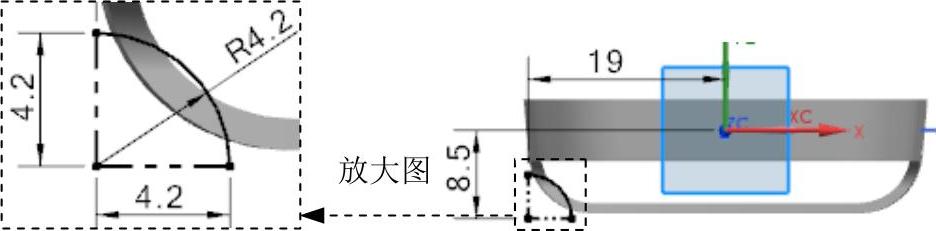

图8.3.65 截面草图

Step5.创建图8.3.66所示的基准平面1。

（1）选择下拉菜单命令，系统弹出“基准平面”对话框。

（2）在区域的下拉列表中选择选项。选取ZX基准平面为对象平面；在区域的文本框中输入40，平面的方向如图8.3.66所示；其他参数采用系统默认设置值。

（3）在“基准平面”对话框中单击按钮，完成基准平面1的创建。

Step6.创建图8.3.67所示的草图1。

（1）选择下拉菜单命令，系统弹出“创建草图”对话框。

（2）选取基准平面1为草图平面，单击按钮。

（3）进入草图环境，绘制图8.3.67所示的草图1。

（4）单击工具栏中的按钮，退出草图环境。

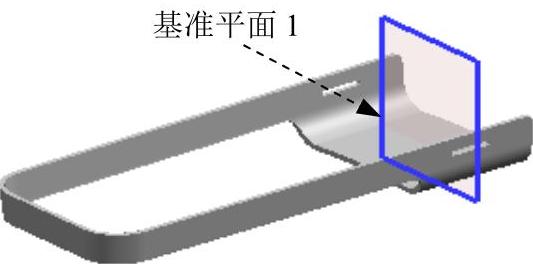

图8.3.66 基准平面1

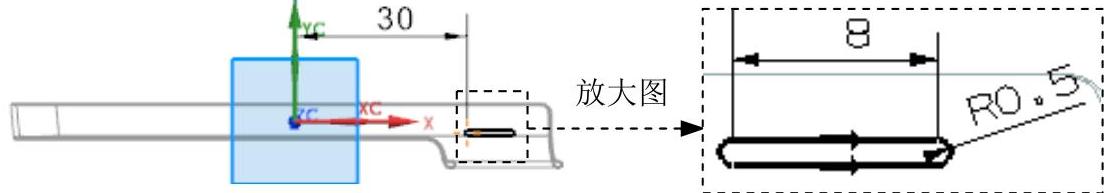

图8.3.67 绘制草图1

Step7.创建图8.3.68所示的拉伸特征2。

选择下拉菜单命令，选取草图1为截面曲线；在区域的下拉列表中选择选项；在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入1.25；在区域的下拉列表中选择选项，选取实体为求差对象；在区域的下拉列表中选择选项，并在其下的文本框中输入0.75；其他参数采用系统默认设置值；单击按钮，完成拉伸特征2的创建。

图8.3.68 拉伸特征2

Step8.创建图8.3.69a所示的边倒圆特征1。

（1）选择下拉菜单命令（或单击按钮），系统弹出“边倒圆”对话框。

（2）选取图8.3.69b所示的边为边倒圆参照，并在文本框中输入0.5。

（3）在“边倒圆”对话框中单击按钮，完成边倒圆特征1的创建。

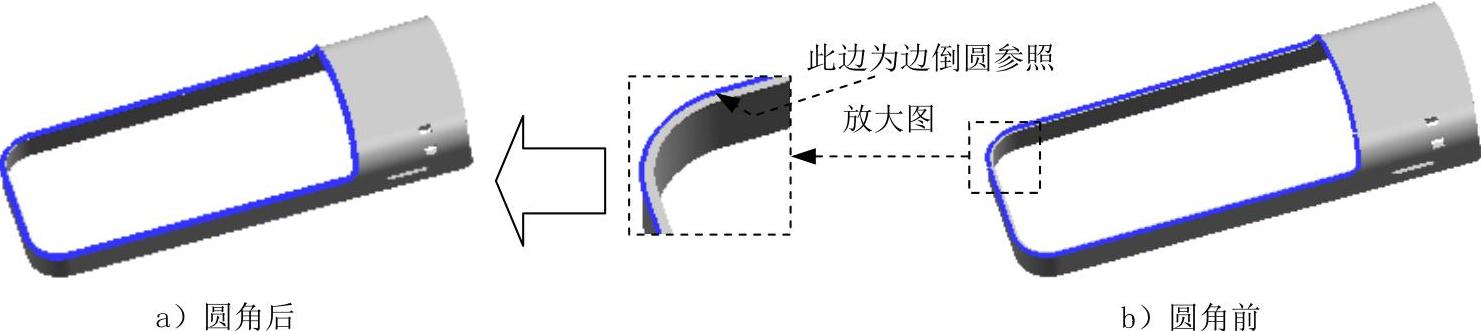

图8.3.69 边倒圆特征1

Step9.设置隐藏。

（1）选择下拉菜单命令，系统弹出“类选择”对话框。

（2）单击“类选择”对话框区域的按钮，系统弹出“根据类型选择”对话框，选择对话框列表中的和选项，单击按钮。系统再次弹出“类选择”对话框，单击对话框区域的按钮。

（3）在“类选择”对话框中单击按钮，完成对设置对象的隐藏。

Step10.保存零件模型。
