制作实体文字的范例2

范例概述

本范例介绍了在曲面上创建文字的一般过程。该过程是先在曲面上创建文字样条，然后利用文字样条作为边界，修剪曲面得到文字图形的片体，再利用加厚命令使曲面上的文字凸起（也可以实现凹陷效果），将文字变成实体。零件模型如图10.2.1所示。

Step1.新建文件。选择下拉菜单命令，系统弹出“新建”对话框。在选项卡的区域中选取模板类型为，在文本框中输入文件名称text.prt；单击按钮，进入建模环境。

Step2.创建图10.2.2所示的拉伸特征。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“拉伸”对话框。

（2）单击“拉伸”对话框中的“绘制截面”按钮，系统弹出“创建草图”对话框,选中复选框。

①定义草图平面。单击按钮，选取XY基准平面为草图平面，单击按钮。

②进入草图环境，隐藏基准坐标系，绘制图10.2.3所示的截面草图。

③选择下拉菜单命令（或单击按钮），退出草图环境。

（3）确定拉伸开始值和终点值。在“拉伸”对话框区域的下拉列表中选择选项，并在其下的文本框中输入0；在区域的下拉列表中选择选项，并在其下的文本框中输入60；在下拉列表中选择，其他参数采用系统默认设置值。

（4）单击按钮，完成拉伸特征的创建。

图10.2.1 零件模型

图10.2.2 拉伸特征

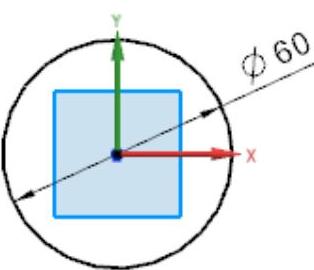

图10.2.3 绘制截面草图

Step3.创建抽取特征。

（1）选择命令。选择下拉菜单命令，系统弹出“抽取体”对话框。

（2）定义抽取类型。在区域的下拉列表中选择选项。

（3）定义抽取面。选取Step2所创建的拉伸特征为抽取面。

（4）参数设置。在区域中选中选项，其他参数采用系统默认设置值。

（5）单击按钮，完成抽取特征的创建。

Step4.在曲面上创建图10.2.4所示的文字特征。

（1）选择下拉菜单命令，系统弹出“文本”对话框。

（2）定义文字的位置。在“文本”对话框的区域中选择选项，在绘图区中选取Step3所创建的抽取特征为文本放置面。在区域的下拉列表中选择选项，单击按钮，选取图10.2.5所示的圆柱体的下边缘。通过单击“反向”按钮调整文本方向为Z轴正方向，在区域中展开区域，在文本框中输入30，其他参数采用系统默认设置值。

（3）输入文字。在“文本”对话框的区域中输入需要创建的文本“good”，其他参数采用系统默认设置值。

（4）单击按钮，完成文字特征的创建。

Step5.创建图10.2.6所示的修剪体特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框。

图10.2.4 文字特征

图10.2.5 定义文字位置

图10.2.6 修剪体特征1

（2）定义修剪的片体。在绘图区选取Step3所创建的抽取特征为修剪的目标片体，单击鼠标中键，依次选取Step4所创建的文字样条的外边线为修剪边界（将选择范围过滤器调整为“没有选择过滤器”），在区域中选择单选项。

（3）单击按钮，完成修剪体特征1的创建。

Step6.创建图10.2.7所示的修剪体特征2。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“修剪片体”对话框。

（2）定义修剪的片体。在绘图区选取图10.2.8所示的四个曲面为修剪的目标片体，单击鼠标中键，依次选取Step5所创建修剪特征1的内边线为修剪边界，在区域中选择单选项。(https://www.daowen.com)

（3）单击按钮，完成修剪体特征2的创建。

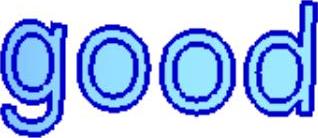

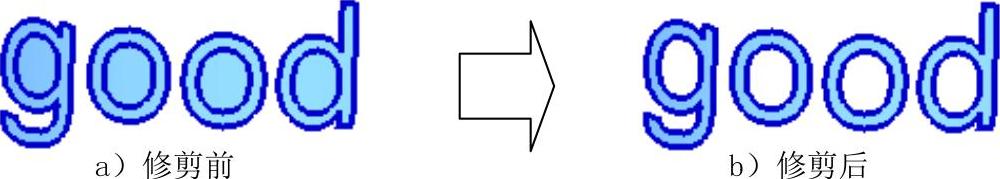

图10.2.7 修剪体特征2

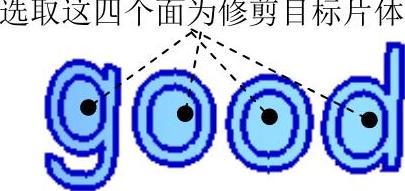

图10.2.8 选取修剪目标片体

Step7.创建图10.2.9所示的片体加厚特征1。

（1）选择下拉菜单命令，系统弹出“加厚”对话框。

（2）定义加厚对象。在区域中单击按钮，选取图10.2.10所示的曲面为加厚的对象。

（3）定义厚度值。在文本框中输入2，在文本框中输入0，采用系统默认的加厚方向。

（4）单击按钮，完成加厚特征1的创建。

Step8.创建片体加厚特征2。选择下拉菜单命令，系统弹出“加厚”对话框；选取图10.2.11所示的面为加厚的对象；在文本框中输入2，在文本框中输入0，采用系统默认的加厚方向；单击按钮，完成加厚特征2的创建。

图10.2.9 加厚特征1

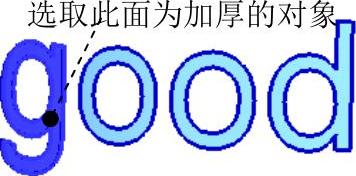

图10.2.10 选取加厚面

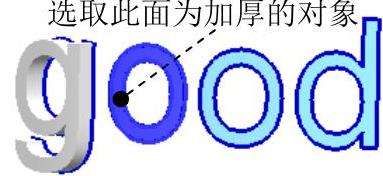

图10.2.11 选取加厚面

Step9.创建片体加厚特征3。参照Step8，选取图10.2.12所示的面为加厚对象，厚度值为2。

Step10.创建片体加厚特征4。选取图10.2.13所示的面为加厚对象，厚度值为2。

Step11.单击绘图区左边的“部件导航器”按钮，从弹出的模型树中选择选项，单击右键，在弹出的下拉菜单中选择命令。选取的此特征将会在绘图区显示，结果如图10.2.14所示。

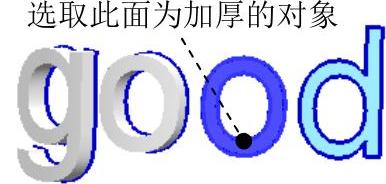

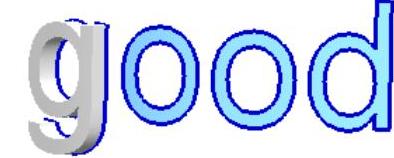

图10.2.12 选取加厚面

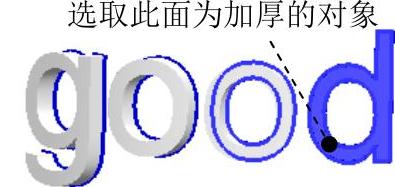

图10.2.13 选取加厚面

Step12.创建图10.2.15所示的片体加厚特征5。选择下拉菜单命令，系统弹出“加厚”对话框。选取Step2所创建的拉伸特征为加厚的对象；在文本框中输入-2，在文本框中输入0，采用系统默认的加厚方向；单击按钮，完成加厚特征5的创建。

图10.2.14 显示所隐藏的特征

图10.2.15 加厚特征5

Step13.单击绘图区右边的“部件导航器”按钮，从弹出的模型树中选择选项；单击右键，在弹出的下拉菜单中选择命令，所选取的此特征将会隐藏。

Step14.创建求和特征1。

（1）选择命令。选择下拉菜单命令（或单击按钮），系统弹出“求和”对话框。

（2）定义目标体和工具体。选取图10.2.16所示的实体为目标体，选取图10.2.17所示的特征为刀具体。

（3）单击按钮，完成布尔求和特征1的创建。

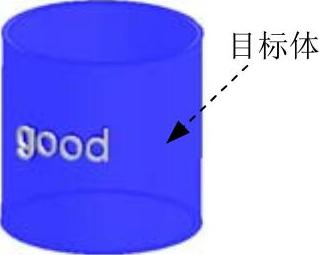

图10.2.16 选取目标体

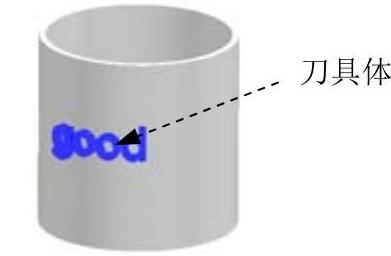

图10.2.17 选取刀具体

Step15.保存零件模型。选择下拉菜单命令，即可保存零件模型。
