同级别的绞盘,其安装尺寸是一样的,托盘等附件可以通用。绞盘的安装形式一般有外置式、隐藏式和快装式3 种。

1.外置式

外置式(图7-28)是将绞盘直接安装在保险杠外部,像牧马人和BJ2020 这样的纯种越野车,由于前保险杠凸出车身,所以有较自由的安装空间,只要把托盘固定在保险杠上,就可以在托盘上直接固定绞盘了。该安装方式让绞盘暴露,使汽车看起来充满阳刚之气。

2.隐藏式

隐藏式(图7-29)是将绞盘安装在保险杠内侧,像大切诺基这样的豪华SUV,需要协调外形,越野车的附件厂为它设计了专用保险杠,绞盘可以安装在里面,由于专用保险杠的外形也很漂亮,所以这种隐藏式的安装更增加了SUV 的雄浑气势。

图7-28　外置式绞盘

图7-29　隐藏式绞盘

3.快装式

快装式绞盘(图7-30)也称为便携式绞盘,装置中配备了快装机构,可以实现绞盘在不同车辆上的快速安装与互换,使车队可以尽量少带绞盘,这就是快装式绞盘的应用方便之处,这个通用接口的另外一个用途是插接拖车。

以下以丰田普拉多改装内置式绞盘为例,说明改装过程。

丰田普拉多原装前杠不适合安装绞盘,如图7-31 所示,其必须换成适合安装绞盘的改装用前杠。

(1)拆下原车前杠,为安装连接肋(连接板)进行钻(扩)孔,如图7-32 所示。(www.daowen.com)

图7-30　便携式绞盘

图7-31　丰田普拉多前杠

图7-32　钻(扩)孔

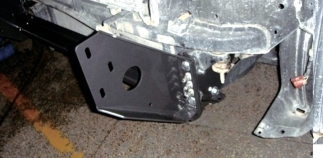

(2)安装连接肋(左、右各1 个),如图7-33 所示。

图7-33　安装连接肋

(3)在连接肋上安装支撑架(左右各1 个),如图7-34 所示。

(4)按改装前杠的说明组装前杠(包括绞盘),如图7-35 所示。

图7-34　安装支架

(5)将组装好的前杠固定在支架上,如图7-36 所示,再安装拆卸下来的附件,即可完成改装。
